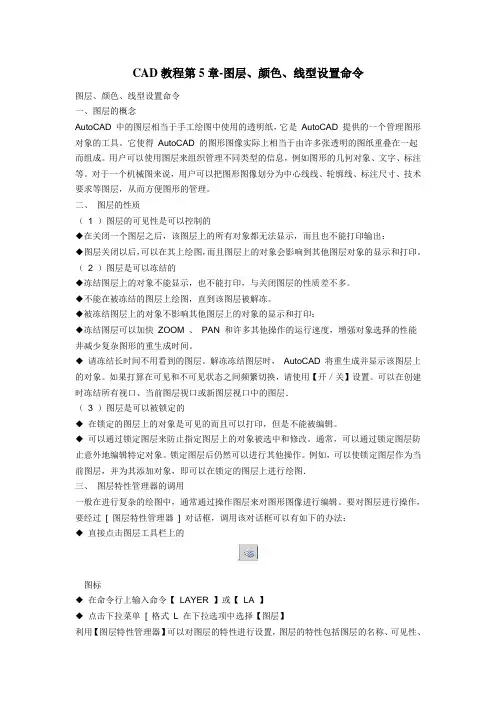

CAD教程第5章-图层、颜色、线型设置命令
图层、颜色、线型设置命令
一、图层的概念
AutoCAD 中的图层相当于手工绘图中使用的透明纸，它是 AutoCAD 提供的一个管理图形对象的工具。它使得 AutoCAD 的图形图像实际上相当于由许多张透明的图纸重叠在一起而组成。用户可以使用图层来组织管理不同类型的信息，例如图形的几何对象、文字、标注等。对于一个机械图来说，用户可以把图形图像划分为中心线线、轮廓线、标注尺寸、技术要求等图层，从而方便图形的管理。
二、 图层的性质
（ 1 ）图层的可见性是可以控制的
◆在关闭一个图层之后，该图层上的所有对象都无法显示，而且也不能打印输出：
◆图层关闭以后，可以在其上绘图，而且图层上的对象会影响到其他图层对象的显示和打印。
（ 2 ）图层是可以冻结的
◆冻结图层上的对象不能显示，也不能打印，与关闭图层的性质差不多。
◆不能在被冻结的图层上绘图，直到该图层被解冻。
◆被冻结图层上的对象不影响其他图层上的对象的显示和打印：
◆冻结图层可以加快 ZOOM 、 PAN 和许多其他操作的运行速度，增强对象选择的性能井减少复杂图形的重生成时间。
◆ 请冻结长时间不用看到的图层。解冻冻结图层时， AutoCAD 将重生成并显示该图层上的对象。如果打算在可见和不可见状态之间频繁切换，请使用【开／关】设置。可以在创建时冻结所有视口、当前图层视口或新图层视口中的图层．
（ 3 ）图层是可以被锁定的
◆ 在锁定的图层上的对象是可见的而且可以打印，但是不能被编辑。
◆ 可以通过锁定图层来防止指定图层上的对象被选中和修改。通常，可以通过锁定图层防止意外地编辑特定对象。锁定图层后仍然可以进行其他操作。例如，可以使锁定图层作为当前图层，并为其添加对象，即可以在锁定的图层上进行绘图．
三、 图层特性管理器的调用
一般在进行复杂的绘图中，通常通过操作图层来对图形图像进行编辑。要对图层进行操作，要经过 [ 图层特性管理器 ] 对话框，调用该对话框可以有如下的办法：
实训五 线型、线宽、颜色及图层（2学时）
一、实训目的及要求
1掌握线型、线宽、颜色以及图层的基本概念
2掌握线型、线宽、颜色、图层设置等操作
二、实训步骤
1线型设置
2线宽设置
3颜色设置
4图层设置
三、实训内容
⑴“图层特性管理器”对话框的组成
AutoCAD 提供了图层特性管理器，利用该工具用户可以很方便地创建图层以及设置其基本属性。选择“格式”|“图层”命令，即可打开“图层特性管理器”对话框。
⑵ 创建新图层
在“图层特性管理器”对话框中单击“新建图层”按钮，可以创建一个名称为“图层1”的新图层。默认情况下，新建图层与当前图层的状态、颜色、线性、线宽等设置相同。
⑶ 设置图层颜色
新建图层后，要改变图层的颜色，可在“图层特性管理器”对话框中单击图层的“颜色”列对应的图标，打开“选择颜色”对话框。
⑷ 使用与管理线型 线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。在AutoCAD 中既有简单线型，也有由一些特殊符号组成的复杂线型，以满足不同国家或行业标准的要求。
① 设置图层线型
在绘制图形时要使用线型来区分图形元素，这就需要对线型进行设置。默认情况下，图层的线型为Continuous。要改变线型，可在图层列表中单击“线型”列的Continuous，打开“选择线型”对话框，在“已加载的线型”列表框中选择一种线型，然后单击“确定”按钮。
② 加载线型
默认情况下，在“选择线型”对话框的“已加载的线型”列表框中只有Continuous 一种线型，如果要使用其他线型，必须将其添加到“已加载的线型”列表框中。可单击“加载”按钮打开“加载或重载线型”对话框，从当前线型库中选择需要加载的线型，然后单击“确定”按钮。
③ 设置线型比例
选择“格式”|“线型”命令，打开“线性管理器”对话框，可设置图形中的线型比例，从而改变非连续线型的外观。
⑸ 设置图层线宽
三河职教中心教案纸
授课教师 李淑娟 任教学科 AutoCAD
授课时间 授课班级 13秋多媒体、13秋平面设计
授课地点 V7、v5 授课类型 新授课
课 题 设置/修改图层、线型、线宽及颜色 课 时 2
教 材 从零开始AutoCAD2010建筑制图基础培训教程 数字化辅助教学 网络教室
教学目标
知识目标
能力目标
德育目标
教学重点
教学难点
教学方法 教学过程 教学内容 师生双边活动 时间分配
（分钟）
组织教学 开机，清点人数 1
创建及设置图层
修改图层属性 1.复习及预习：
根据上次课程中所讲的对象捕捉、极轴追踪画出下图
题目说明：从中点引出的线段垂直对面直线 为红色，线型为dot
2.讲解：
用AutoCAD绘图时，图形元素处于某个图层上，默认情况下，当前层是0层，若没有切换至其他图层，则所画图形在0层上。每个图层都有与其相关联的颜色、线型及线宽等属性信息，用户可以对这些信息进行设定或修改。当在某一层上作图时，所生成的图形元素的颜色、线型、线宽会与当前层的设置完全相同（默认情况下）。对象的颜色将有助于辨别图样中的相似实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素。
图层是用户管理图样强有力的工具。绘图时应考虑将图样划分为哪些图层以及按什么样的标准进行划分。如果图层的划分较为合理且采用了良好的命名，则会使图形信息更清晰、更有序，为以后修改、观察及打印图样带来极大的便利。例如，绘制建筑施工图时，常根据组成建筑物的结构元素划分图层，因而一般要创建以下几个图层。
（1）创建及设置图层
方法：“功能区”中“常用”选项卡下的“图层”面板，单击“图层特性”按钮，打开“图层特性管理器”面板。 各个按钮的功能：
① 新建图层 Alt+N 创建新的图层
② 删除图层 Alt+D 删除图层
③ 设置为当前图层 Alt+C 设置图层为当前图层。选中要设置的图层，单击此按钮。所有的绘制都是在当前层上。

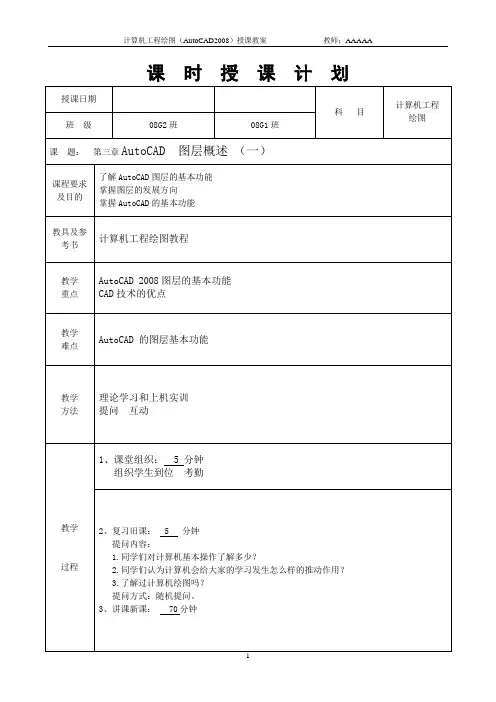

计算机工程绘图（AutoCAD2008）授课教案 教师：AAAAA
1 课 时 授 课 计 划
授课日期
科 目 计算机工程
绘图 班 级 08G2班 08G1班
课 题： 第三章AutoCAD 图层概述 （一）
课程要求及目的 了解AutoCAD图层的基本功能
掌握图层的发展方向
掌握AutoCAD的基本功能
教具及参考书 计算机工程绘图教程
教学
重点 AutoCAD 2008图层的基本功能
CAD技术的优点
教学
难点 AutoCAD 的图层基本功能
教学
方法 理论学习和上机实训
提问 互动
教学
过程 1、课堂组织： 5 分钟
组织学生到位 考勤
2、复习旧课： 5 分钟
提问内容：
1.同学们对计算机基本操作了解多少？
2.同学们认为计算机会给大家的学习发生怎么样的推动作用？
3.了解过计算机绘图吗？
提问方式：随机提问。
3、讲课新课： 70分钟 计算机工程绘图（AutoCAD2008）授课教案 教师：AAAAA
2 课 时 授 课 计 划
教
学
过
程 授 课 内 容：
一、复习上节所学内容，
二、引入新课通，过多媒体演示的方式，详细介绍：
1、（1）图层的概念：图层就像几张重叠在一起的透明纸，构成一张完整的图样。用计算机绘图时，需要几层．只需启用图层命令，给出需要新建的图层名，然后设置每图层所赋予的线型和颜色，并赋予相应的线宽。
（2）AutoCAD中所需的线型（实例演示）
（3）线型比例的设定（实例演示）
（4）加载线型（实例演示）
2、让学生了解AutoCAD中的线型、线型比例的设定、如何加载线型，创建新图层、改变图层线型、线宽、颜色、控制图层开关、设置当前图层、控制图层打印开关、显示图层、删除图层、保存和恢复图层
（实例演示）
三、总结本节所学，布置作业。
