第 1 页 液压缸的结构
液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分
组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端
盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，
在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击
缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
上图给出了双作用单活塞杆液压缸的结构图，该液压缸主要由缸底 1、
缸筒 6、缸盖 10、活塞 4、活塞杆 7 和导向套 8 等组成；缸筒一端与缸底
焊接，另一端与缸盖采用螺纹连接。活塞与活塞杆采用卡键连接，为了保
证液压缸的可靠密封，在相应位置设置了密封圈 3、5、9、11 和防尘圈 12。 下面对液压缸的结构具体分析。3.2.1 缸体组件第 2 页 缸体组件与活塞组件形成的密封容腔承受油压作
用，因此，缸体组件要有足够的强度，较高的表面精
度可靠的密封性。3.2.1.1 缸筒与端盖的连接形式常见的缸体组件连接形式如图 3.10 所示。
(1)法兰式连接（见图 a），结构简单，加工方便，连接可靠，但是要求缸 筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，
它是常用的一种连接形式。
(2)半环式连接（见图 b），分为外半环连接和内 半环连接两种连接形式，半环连接工艺性好，连
接可靠，结构紧凑，但削弱了缸筒强度。半环连 接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。
(3)螺纹式连接（见图 f、c），有外螺纹连接和内螺纹连接两种，其特点 是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般
用于要求外形尺寸小、重量轻的场合。第 3 页 (4)拉杆式连接（见图 d），结构简单，工艺性好，通用性强，但端盖的体 积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的
中、低压液压缸。
(5)焊接式连接（见图 e），强度高，制造简单，但焊接时易引起缸筒变 形。3.2.1.2 缸筒、端盖和导向套的基本要求缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨
液压缸铰接原理
液压缸铰接原理主要是通过在液压缸中采用铰接结构，实现活塞杆和活塞之间的相对转动。这种铰接结构可以使得活塞杆在运动过程中可以绕着活塞的轴线进行旋转，从而实现了活塞杆的任意方向的运动。
在液压缸的铰接结构中，活塞杆的一端与活塞相连，而另一端则与机械臂相连。当液压油进入液压缸后，活塞杆会推动机械臂运动，同时由于活塞杆的铰接结构，机械臂可以绕着活塞的轴线进行旋转，从而实现任意方向的运动。
此外，在液压缸的铰接结构中，还可以通过调节活塞杆和活塞之间的间隙，来控制液压缸的运动精度和稳定性。这种间隙的大小可以影响液压缸的灵敏度和精度，过大的间隙会导致液压缸运动不平稳，而过小的间隙则会导致液压缸运动阻力过大。
在液压缸的铰接结构中，还可以通过增加阻尼孔或阻尼器等装置，来调节液压缸的阻尼比。这种阻尼比的大小可以影响液压缸的运动速度和稳定性，过大的阻尼比会导致液压缸运动缓慢，而过小的阻尼比则会导致液压缸运动不稳定。
总之，液压缸铰接原理是通过在液压缸中采用铰接结构，实现活塞杆和活塞之间的相对转动，从而实现了活塞杆的任意方向的运动。同时，还可以通过调节活塞杆和活塞之间的间隙和增加阻尼装置等手段，来控制液压缸的运动精度、稳定性和速度。

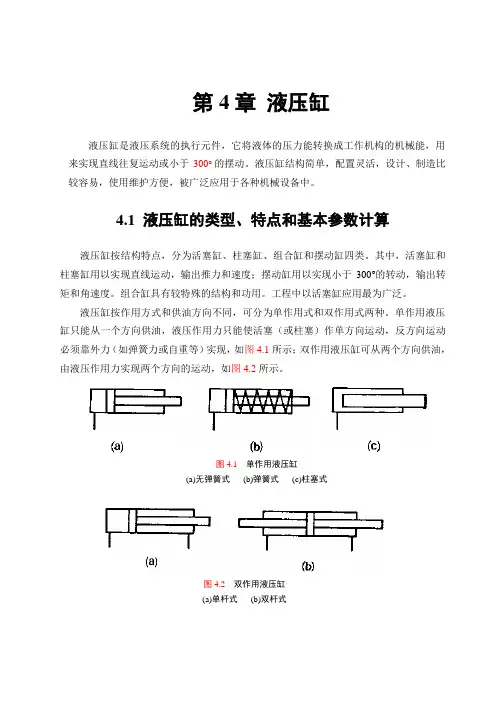

第4章 液压缸
液压缸是液压系统的执行元件，它将液体的压力能转换成工作机构的机械能，用来实现直线往复运动或小于300o的摆动。液压缸结构简单，配置灵活，设计、制造比较容易，使用维护方便，被广泛应用于各种机械设备中。
4.1 液压缸的类型、特点和基本参数计算
液压缸按结构特点，分为活塞缸、柱塞缸、组合缸和摆动缸四类。其中，活塞缸和柱塞缸用以实现直线运动，输出推力和速度；摆动缸用以实现小于300°的转动，输出转矩和角速度。组合缸具有较特殊的结构和功用。工程中以活塞缸应用最为广泛。
液压缸按作用方式和供油方向不同，可分为单作用式和双作用式两种。单作用液压缸只能从一个方向供油，液压作用力只能使活塞（或柱塞）作单方向运动，反方向运动必须靠外力（如弹簧力或自重等）实现，如图4.1所示；双作用液压缸可从两个方向供油，由液压作用力实现两个方向的运动，如图4.2所示。
图4.2 双作用液压缸
(a)单杆式 (b)双杆式
图4.1 单作用液压缸
(a)无弹簧式 (b)弹簧式 (c)柱塞式
4.1.1活塞式液压缸
在缸体内作相对往复运动的组件为活塞的液压缸，称活塞缸。活塞缸可分为双杆式和单杆式两种结构。按其安装方式的不同，又分为缸体固定式和活塞杆固定式两种。
1.双杆活塞缸
双杆活塞缸是活塞两端都带有活塞杆的液压缸，其工作原理如图4.3所示。双杆活塞缸的特点是当两活塞杆直径相同，分别向两腔的供油压力和流量都相等时，活塞（或缸体）两个方向的运动速度和推力也都相等，即具有等推力、等速度特性。因此，这种液压缸常用于要求往复运动速度和负载相同的场合，如各种磨床。
（a）
（b） (c)
图4.3 双杆活塞缸
(a)缸体固定 (b)活塞杆固定 (c)职能符号
1-缸体 2-活塞 3-活塞杆 4-工作台
液压缸最大允许行程
液压缸最大允许行程
液压缸是一种常见的液压元件，它通过利用液体的压力来产生机械运动。在液压系统中，液压缸通常用于推动或拉动负载，完成工业自动化领域中的各种任务。然而，在使用液压缸时需要注意其最大允许行程，否则会对设备造成损坏。
I. 液压缸的基本结构和工作原理
1. 液压缸的基本结构
液压缸由活塞、活塞杆、密封件、筒体和端盖等部分组成。其中，活塞和活塞杆是主要的运动部件，密封件用于阻止油液泄漏，筒体和端盖则支撑整个结构。
2. 液压缸的工作原理
当油液进入液压缸时，它会推动活塞向前或向后运动。这是因为油液在两侧形成不同的流量和流速差异，从而产生了一个推力。活塞杆通过与外部负载相连来传递这个推力。
II. 最大允许行程的定义
1. 最大允许行程的概念
液压缸的最大允许行程是指活塞杆最大可以移动的距离。这个距离通常由设计人员在设计阶段确定，并在使用前进行测试以确保设备的安全性和可靠性。
2. 最大允许行程的重要性
最大允许行程是液压缸能够正常工作的重要参数之一。如果超出了最大允许行程，液压缸就会受到过载，从而导致损坏或失效。因此，在选择和使用液压缸时，必须严格遵守其最大允许行程。
III. 最大允许行程的计算方法
1. 液压缸最大允许行程的计算方法
液压缸最大允许行程可以通过以下公式进行计算：
L = S - L1 - L2 - L3
其中，L表示液压缸最大允许行程，S表示活塞杆总长，L1表示端盖长度，L2表示密封件长度，L3表示活塞长度。
2. 计算方法举例
例如，一台液压机使用了一个总长为200mm、端盖长度为30mm、密封件长度为5mm、活塞长度为50mm的液压缸。则其最大允许行程为： L = 200 - 30 - 5 - 50 = 115mm
IV. 最大允许行程的应用场景
1. 液压缸最大允许行程的应用场景
液压缸最大允许行程通常适用于需要精确控制液压缸移动范围的场合，例如机床、冶金设备、船舶等。在这些场合中，液压缸的移动范围必须精确控制，以确保设备的正常运转和工作效率。
