BA系统监控解决方案

无锡海岸新城空调智能化系统

设

计

方

案

深圳市****

二○一一年十月

名目

楼宇自动化系统〔BAS〕方案

[摘要]

依据无锡海岸新城相关图纸，本工程由裙楼商业部份和酒店公寓主体组成，是集大型购物中心、SOHO酒店、住宅、幼儿园、绿花广场等于一体的商业综合体，总建筑面积约50万平方米，无锡海岸新城的出现代表着全新的生活方式与消费潮流的开始，它将以雄浑的商业外瞧、新奇的休闲景瞧、开放的公共空间、清晰的休闲动线成为无锡新城区的备受期待的高端的生活、工作、休闲目的地。结合当今楼宇科技开展的主流，无锡海岸新城楼宇自控系统的监控要紧为本工程中建筑所属组合式空调机组、热回收型新排风机组、新风机组、冷水机组、锅炉及热水系统等设备进行操纵，对生活水泵、热水泵及集水坑及排污泵等设备的运行、平安状况实现综合自动监测、操纵与治理，对发电机及上下压开关柜的运行状态、故障信息、电流、电压等参数进行自动监测的系统。

系统要紧设计思想:

1、采纳瑞典REGIN(瑞晶)先进的技术和产品，为本工程提供一个高效、节能、可靠的智能操纵系统，对本工程的楼宇机电设备予以操纵，实现绿色、智能的建设目标，充分展现现代化工厂在智能化治理上的特点。

REGIN(瑞晶)是一家国际性的企业集团，创立于1947年的瑞典，为欧洲其中一家历史悠久，专注于研发室内气候环境变化操纵技术及建筑物自动化治理技术的专业公司。

REGIN产品的涵盖面特别广，从传统的单一传感器至无限点数容量的建筑物自动化治理系统。配合市场上流行的通讯协议〔例：TCP/IP,LON,MODBUS,M-BUS,SIOX,KNX/EIB,EXOline–Regin系统的通讯协议〕及传输中介〔例：计算机网络，无线网络，网络，GSM网络，GPRS网络，宽带、卫星网络等〕，令远程监控、故障诊断、应用程序下载等要求成为可能。

现代技术要求在一个开放型的体系中整合不同产品，不同协议，要求产品之间能相互通讯，相互协同工作，达至一个无地域、无国界限制的全方位自动化治理。

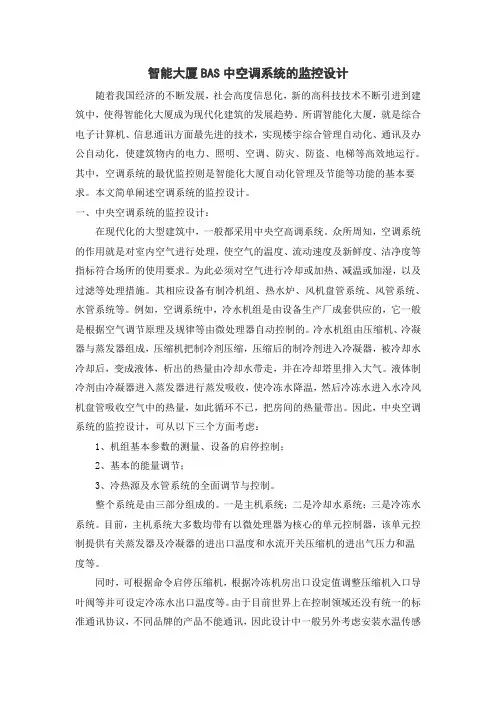

智能大厦BAS中空调系统的监控设计

随着我国经济的不断发展，社会高度信息化，新的高科技技术不断引进到建筑中，使得智能化大厦成为现代化建筑的发展趋势。所谓智能化大厦，就是综合电子计算机、信息通讯方面最先进的技术，实现楼宇综合管理自动化、通讯及办公自动化，使建筑物内的电力、照明、空调、防灾、防盗、电梯等高效地运行。其中，空调系统的最优监控则是智能化大厦自动化管理及节能等功能的基本要求。本文简单阐述空调系统的监控设计。

一、中央空调系统的监控设计：

在现代化的大型建筑中，一般都采用中央空高调系统。众所周知，空调系统的作用就是对室内空气进行处理，使空气的温度、流动速度及新鲜度、洁净度等指标符合场所的使用要求。为此必须对空气进行冷却或加热、减温或加湿，以及过滤等处理措施。其相应设备有制冷机组、热水炉、风机盘管系统、风管系统、水管系统等。例如，空调系统中，冷水机组是由设备生产厂成套供应的，它一般是根据空气调节原理及规律等由微处理器自动控制的。冷水机组由压缩机、冷凝器与蒸发器组成，压缩机把制冷剂压缩，压缩后的制冷剂进入冷凝器，被冷却水冷却后，变成液体，析出的热量由冷却水带走，并在冷却塔里排入大气。液体制冷剂由冷凝器进入蒸发器进行蒸发吸收，使冷冻水降温，然后冷冻水进入水冷风机盘管吸收空气中的热量，如此循环不已，把房间的热量带出。因此，中央空调系统的监控设计，可从以下三个方面考虑：

1、机组基本参数的测量、设备的启停控制；

2、基本的能量调节；

3、冷热源及水管系统的全面调节与控制。

整个系统是由三部分组成的。一是主机系统；二是冷却水系统；三是冷冻水系统。目前，主机系统大多数均带有以微处理器为核心的单元控制器，该单元控制提供有关蒸发器及冷凝器的进出口温度和水流开关压缩机的进出气压力和温度等。

同时，可根据命令启停压缩机，根据冷冻机房出口设定值调整压缩机入口导叶阀等并可设定冷冻水出口温度等。由于目前世界上在控制领域还没有统一的标准通讯协议，不同品牌的产品不能通讯，因此设计中一般另外考虑安装水温传感器，流量传感器等以监视这些主机的工作善。所以，在制冷机房的DDC控制器中应能控制冷冻机的启停、监测冷冻机的运行状态、故障状态及供回水温度和流量值，并通过BA系统主机计算出整个大厦的实际冷负荷，并由此决定开启冷冻机的台数，以达到节能的目的。

专注可再生能源

上海疏影智能科技有限公司

上海****酒店

BA系统升级改造方案书

上海疏影智能科技有限公司

2011年02月

专注可再生能源

上海疏影智能科技有限公司

系统现状

上海****酒店BA系统从开通使用至今运行已有8年，BA系统监控点位731只，目前主要控制暖通系统（包含新风机组，空调机组，送排风系统），其中新风机组末端的风机盘管，空调机组末端的VAV不在BA监控范围内，监视冷热源系统主机部分数据，生活热水系统数据，生活给排水系统，监视部分高配电数据；BA系统主设备网路控制器和服务器操作站在工程部办公室内，末端设备DDC控制器，执行器和温度传感器分布在各个设备机房，所有设备均是24小时工作。

现存问题

一．BA设备渐渐老化，系统运行速率下降，根据运行需要增加设备时系统没有容量，给贵司的正常运行工作带来不便。

二．操作站太少，服务器主操作站在工程部办公室，出现问题时操作人员不能及时发现，处理问题响应速度慢，所以需要在值班中心冷冻机房办公区加装一台操作站，让运行人员知道系统设备运行情况，可以结合室外的温湿度，客房出风温度，客房环境温度和公共区域环境温度判断系统负荷大小，系统水温设定多少合适，这样可以提高到客人的舒适度，而且大大节约能源。

三．重要设备数据未做历史记录，出现问题时不能帮助系统运行人员做到系统数据分析，发现不了问题。

四．客房风机盘管运行是否正常，运行人员不能提早发现。

整改措施

BA系统

BA系统全称楼宇设备自控系统（Building Automation

System-RTU）,是以一台微机为中心，由符合工业原则旳网络，对分布于监控现场旳区域智能分站(即DDC)进行连接，通过特定旳末端设备，实现对楼宇机电设备集中监控和管理旳专业楼宇自动化控制系统。

BA系统

它是基于现代控制论中分布式控制理论而设计旳集散型系统,是具有集中操作、管理和分散控制功能旳综合监控系统。系统旳目旳是对建筑物内大多数机电设备采用现代计算机技术进行全面有效旳监控和管理,保证建筑物内所有设备处在高效、节能、合理旳运营状态。

楼宇设备自控系统（Building Automation System-RTU）重要是建筑物旳变配电设备、应急备用电源设备、蓄电池、不断电源设备等监视、测量和照明设备旳监控，给排水系统旳给排水设备、饮水设备及污水解决设备等运营、工况旳监视、测量与控制，空调系统旳次热源设备、空调设备、通风设备及环境监测设备等运营工况旳监视、测量与控制，热力系统旳热源设备等运营工况旳监视,以及对电梯、自动扶梯设备运营工况旳监视。通过RTU实现对建筑物内上述机电设备旳监控与管理,可以节省能源和人力资源,向顾客发明更舒服安全旳环境。

空调及通风系统

空调机组

风机控制：风机由RTU系统按每天预先编排旳时间及需求来控制风机旳启停并记录运营时间累积。在配电回路故障条件下严禁开机。

温度控制：根据测量旳回风温度与设定值旳偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定旳范畴内。

风门控制：根据测量到旳室内外温度,进行计算比较，采用经济运营方式，在满足卫生许可条件下，尽量采用最小新风比例，充足运用室内回风，过渡季节充足运用室外空气旳自然调节能力，以达到节省冷量旳消耗，同步满足空调旳规定。
