201412-STM技术原理

5)可在真空、大气、常温等不同环境下工作，样品甚 至可浸在水和其他溶液中 不需要特别的制样技术并且 探测过程对样品无损伤．这些特点特别适用于研究生 物样品和在不同实验条件下对样品表面的评价，例如 对于多相催化机理、超一身地创、电化学反应过程中 电极表面变化的监测等。
液体中观察原子图象 下图所示的是在电解液中得到的硫酸根离子吸附在铜单晶(111)表面的
2) 可实时得到实空间中样品表面的三维图像，可用 于具有周期性或不具备周期性的表面结构的研究，这 种可实时观察的性能可用于表面扩散等动态过程的研 究．
3) 可以观察单个原子层的局部表面结构，而不是对 体相或整个表面的平均性质，因而可直接观察到表面 缺陷。表面重构、表面吸附体的形态和位置，以及由 吸附体引起的表面重构等．
式中，I表示隧道电流，Ф表示有效局部功函数，d表示样品 与针尖间的距离，m为电子质量，h为普朗克常数。 在典型条件下，Ф近似为4eV，k=10 nm-1 如果d减小0.1 nm，隧道电流I将增加一个数量级
隧穿电流和金属间距成指数关系,由此在距离比较 远的时候,几乎不存在隧穿电流,而距离靠近时,电流 增长极快 ，隧道电流强度对针尖与样品表面之间距 非常敏感。
我们把三个分别代表X，Y，Z方向的压电陶瓷块组成三 角架的形状。通过控制X，Y方向伸缩达到驱动探针在样品 表面扫描的目的；通过控制 Z 方向压电陶瓷的伸缩达到控 制探针与样品之间距离的目的。
常用的压电材料是钛酸锆酸铅[Pb(Ti,Zr)O3](简称PZT)， 它是一种多晶陶瓷材料。由于掺杂含量的改变，将得到不同 性质的PZT材料。可以使1mV~1000V的电压信号转换成十 几分之一纳米到几微米的位移。
隧道探针一般采用直径小于1mm的细金属丝， 如钨丝、铂-铱丝等，被观测样品应具有一定的导电 性才可以产生隧道电流。

隧道扫描显微镜的原理
隧道扫描显微镜（Scanning Tunneling Microscope，简称STM）是一种利用量子力学隧道效应来实现高分辨率表面原子或分子图像观测的仪器。

它基于电子波的隧道效应，通过调整样品与探针之间的电子隧道电流来获取表面拓扑结构的信息。

STM的工作原理是通过在样品表面和探针之间建立微弱的电
流隧道来实现。

探针是由金属尖端制成的，一端通过电子组态自动调整以保持与样品的接触，另一端连接到敏感的电流测量装置。

当探针接近样品表面时，由于探针与样品之间存在微小的电位差，电子便开始通过探针和样品之间形成的隧道进行跃迁。

这些隧道电子的数量与探针和样品之间的距离呈指数衰减的关系，而距离的微小变化会导致电流的显著变化。

STM利用电流的显著变化来建立图像。

探针在样品表面扫描时，根据电流的变化量可以得知每个扫描点的表面拓扑结构。

通过记录探针在Z轴上的运动，可以得到一个Z轴的高度系列。

再通过X、Y微械系统控制探针在样品表面的移动，便可获得图像的全息信息。

STM具有高分辨率和高灵敏度的特点，可以实现原子水平甚
至亚原子水平的表面成像。

它广泛应用于表面物理、表面化学、材料科学、纳米技术等领域，为人们研究物质的微观结构和性质提供了有力的工具。

stm工作原理
STM（Short Text Message）是指短信，是一种便捷的移动通信方式，其工作原理为短信中心与手机之间的通信，下面将详细介绍STM 的工作原理。

1.手机发送短信
当手机用户发送一条短信时，短信会通过短信中心（SMSC）发送到接收方的手机。

在这个过程中，SMSC会接收到来自移动端的消息，然后将消息加入到发送队列中。

SMSC会根据接收方的信息来确定消息传递路径。

2.SMSC转发短信
SMSC会在转发短信之前检查短信的接收方地址是否有效以及短信是否由授权人员发送。

如果短信地址无效或短信未授权，则SMSC会拒绝将短信转发给接收方。

如果短信的地址有效且已被授权，则SMSC将短信转发到接收方的移动端设备。

3.接收方接受短信
当接收方的手机接收到一条短信时，它会通过短信中心的连接发送一个确认消息，告诉SMSC短信已成功接收。

4.通知短信发送成功或失败
一旦SMSC收到接收方的确认消息，它将向发送方的手机发送一条成功接收的短信。

如果发送方没有收到一条成功接收的短信，则表示消息未被接收或未成功发送。

总结一下，STM的工作原理是短信中心与手机之间的通信过程，该过程包括了发送短信、SMSC转发短信、接收方接受短信和通知短信发送成功或失败等步骤。

掌握STM的工作原理有助于我们更好地理解短信传输的流程，从而更好的利用和管理短信功能。

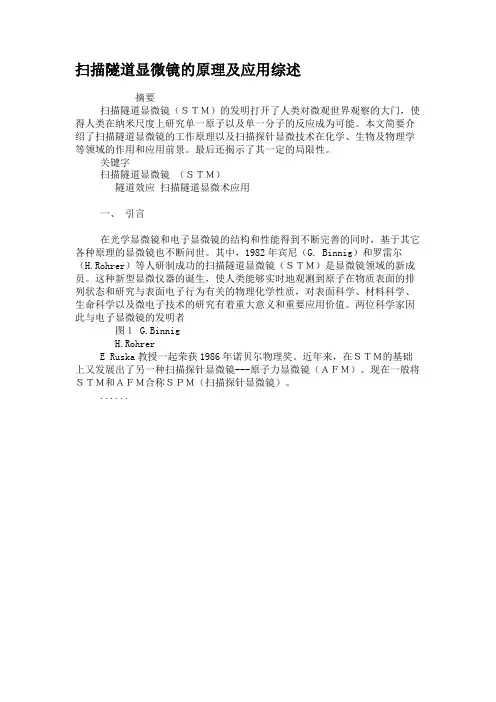

扫描隧道显微镜的原理及应用综述
摘要
扫描隧道显微镜（ＳＴＭ）的发明打开了人类对微观世界观察的大门，使得人类在纳米尺度上研究单一原子以及单一分子的反应成为可能。

本文简要介绍了扫描隧道显微镜的工作原理以及扫描探针显微技术在化学、生物及物理学等领域的作用和应用前景。

最后还揭示了其一定的局限性。

关键字
扫描隧道显微镜（ＳＴＭ）
隧道效应扫描隧道显微术应用
一、引言
在光学显微镜和电子显微镜的结构和性能得到不断完善的同时，基于其它各种原理的显微镜也不断问世。

其中，1982年宾尼（G. Binnig）和罗雷尔（H.Rohrer）等人研制成功的扫描隧道显微镜（ＳＴＭ）是显微镜领域的新成员。

这种新型显微仪器的诞生，使人类能够实时地观测到原子在物质表面的排列状态和研究与表面电子行为有关的物理化学性质，对表面科学、材料科学、生命科学以及微电子技术的研究有着重大意义和重要应用价值。

两位科学家因此与电子显微镜的发明者
图１ G.Binnig
H.Rohrer
E Ruska教授一起荣获1986年诺贝尔物理奖。

近年来，在ＳＴＭ的基础上又发展出了另一种扫描探针显微镜---原子力显微镜（ＡＦＭ）。

现在一般将ＳＴＭ和ＡＦＭ合称ＳＰＭ（扫描探针显微镜）。

......。
