超高模板支撑专项施工方案

  • 格式：doc
  • 大小：752.50 KB
  • 文档页数：24

超高模板支撑专项施工方案 疫苗研发生产基地7#楼

超高模板支撑 专项施工方案

编制人： 审核人： 审批人：

江苏南通六建建设集团有限公司 欧林疫苗研发生产基地项目部 二0一一年一月八日 目录

一、工程概况2 二、编制依据3 超高模板支撑专项施工方案

CD三、现浇板支撑设计3 四、梁的模板支撑设计8 五、立杆的地基承载力验算12 六、超高模板支撑体系搭设示意图13 七、超高模板支撑体系搭设要求15 八、超高模板支撑体系的拆除要求19 九、超高模板支撑体系施工注意事项21 十、应执行的强制性条文23

附：论证专家证书复印件超高模板支撑专项施工方案 一、 工程概况 疫苗研发生产基地5#楼位于成都高新西区内，为单层钢筋混凝土框架结构，建筑面积为1147.03平方米。该工程轴线平面结构尺寸为30m×36m,结构高度为+15.000，梁、板、柱混凝土标号为C30，其结构平面示意图如下。除边跨梁外，+15.000标高处梁、板支撑体系搭设高度均超过了8m,属超高支模。 超高模板支撑专项施工方案 二、编制依据 序号 名称 编号

1 疫苗研发生产基地5#楼设计图纸 详见图纸 2 建筑工程施工质量验收统一标准 GB50300—2001

3 建筑施工扣件式钢管脚手架安全技术规范 JGJ130—2001 4 建筑施工安全检查标准 JGJ59—99

5 混泥土结构工程施工质量验收规范 GB50204—2002

6 建筑施工模板安全技术规范 JGJ162—2008 7 混泥土工程模板及支架技术 杜荣军编著

8 公司质量、环境、职业健康安全管理体系程序文件 NTLJCX—2009

9 公司质量、环境、职业健康安全管理体系管理手册 NTLJSC—2009

10 危险性较大工程安全专项施工方案编制及专家论证审查办法 11 我公司已完类似工程施工方案 三、现浇板支撑设计 超高模板支撑专项施工方案 根据本工程结构形式、规模、层次、工期质量要求，模板拟采用15厚的木胶合板，背楞采用50×100木方，支撑采用φ48×3.5钢管，本工程混泥土现浇板厚度暂按150计算。 1、 本工程现浇板的模板支撑体系待其砼强度达到设计强度的100%以后拆除。 2、15mm厚木胶合板模板抗弯设计强度ƒm=23N/㎜²,抗剪设计强度ƒv=1.4N/㎜²,E=5000MPa,50×100㎜,松木木方背楞抗弯设计强度ƒm=15 N/㎜²，抗剪设计强度ƒv=1.3N/㎜²，,E=10000Mpa钢管为φ48×3.5㎜普通钢管。 3、模板支撑的设计及计算： （1）荷载计算 15㎜厚木胶合板自重1.2×300=360N/㎡ 新浇砼重力 1.2×0.15×25000＝4500N/㎡ 钢筋自重荷载 1.2×1100=1320 N/㎡ 振捣荷载 1.4×2000=2800 N/㎡ 上述荷载合计： 8980 N/㎡ 计算模板及木方背楞施工荷载取值：1.4×2500=3500N/㎡ 计算钢管托楞均布施工荷载取值：1.4×1500=2100N/㎡ 计算立柱均布施工荷载取值：1.4×1000=1400N/㎡ 因而取荷载值分别为： 12480 N/㎡、11080N/㎡、10380 N/㎡ （2）胶合板模板受力验算 超高模板支撑专项施工方案 现浇板木胶合板模板受力计算按两等跨梁进行计算： ○1抗弯强度验算 取1m宽板带q=12480×1＝12480 N/m Mmax=1/8ql²

mmqbhflm74448.1261510008236822 ○2按剪应力验算 qlV2/1

mmqbhflv208348.1233.1151000434 ○3按挠度验算 20038454lwEI

ql

w

mmqEIl35148.12200515100012150003842005384333 ○4现浇板木胶合板模板跨度，即50×100 mm木方背楞间距取300mm. (3) 50×100 mm木方背楞受力验算 ○150×100 mm木方背楞搁置在钢管大横杆上，现进行木方背楞受力验算。木方背楞受力计算按三等跨梁计算。木方所受线分布荷载为：q=11.08×0.3＝3.324KN/m 超高模板支撑专项施工方案 ○2按抗弯强度验算 2max8/1qlM

mmqbhflm1734324.36100501586822 ○3按剪应力验算 qlV2/1

mmqbhflv2607324.333.110050434 ○4按挠度验算 20038454lwEI

ql

w

mmqEIl1688324.32005100100012150003842005384333 ○5根据以上计算，模板下50×100 mm背楞跨度可取1500mm,但考虑钢管大横楞上网承载能力，以及扣件的抗滑能力，木方背楞下的钢管托楞的间距取1000mm或小于1000mm。 （4）木方背楞下φ48×3.5mm钢管大横杆受力验算： ①按三等跨连续梁考虑，最大弯距为： NmFlM8875.011324.3267.0267.0max 223

6maxmax/205/1741008.5108875.0mmNfmmNWM

○2按挠度验算 超高模板支撑专项施工方案 400100833.13lEIFlw

mmFEIl1024833.113324400121867101.2100400833.11005 （5）钢管支撑立杆受力验算 支撑立杆步距1500mm，采用φ48×3.5mm钢管扣件连接；如果立杆根据钢管托楞的间距布置，即按1000×1000的双向间距置，则立杆最大受力F=11080×1×1=11.08N大于单个扣件的抗滑能力8KN。钢管扣件立杆支撑的间距1000×1000，不能满足扣件抗滑力的要求，所以在立杆顶端和纵横向水平杆相连处改用双扣件连接或改用支托。 （6）钢管支撑立管的支撑稳定性验算： 由于现浇屋面板高度15.00m属超高支模，对高支撑架的设计目前尚无规范，根据资料及经验验算如下：（本方案按几何不可变杆系结构计算）：

046.1,92.0)45.22(005.0112/kKH查表

186.0,1978.1515007.1046.1163.1210查表ihkki

l

22/205/N114489186.010380mmNfmmc则

满足要求

（7）由于是高支撑架，根据经验及常规构造做法，这部分高支撑架在实际搭设过程中，垂直方向顺纵、横轴增设一定数量的垂直剪刀撑，水平方向上下端各设置一道水平剪刀撑，支撑的水平杆应及已浇注好的KZ上，从而进一步加强支撑体系的整体稳定性。 超高模板支撑专项施工方案 四、梁的模板支撑设计 梁的截面尺寸有250×650、250×800、300×800、300×900，为简化起见，截面按350×1000考虑。 1、 计算参数： 15mm厚木胶合板fm=23N/㎜²，fv=1.4N/mm²,E=5000Mpa； 44331013.28151000121121mmbhI

3322105.371510006161mmbhW

胶合板： 50×100mm木方背楞：fm=15N/㎜²，fv=1.3N/mm²,E=10000Mpa； 44331067.41610050121121mmbhI

33221033.83100506161mmbhW

木方背楞： 2、 荷载计算: 钢筋荷载： 1500×1.2=1800N/㎡； 新浇砼自重荷载：525000×1×1.2=30000N/㎡ 振捣荷载： 2000×1.4=2800N/㎡ 合计： 34600N/㎡ 计算模板及木方背楞施工荷载取值：2500×1.4=3500N/㎡ 计算钢管托楞均布施工荷载取值：1500×1.4=2100N/㎡ 超高模板支撑专项施工方案 计算立柱均布施工荷载取值：1000×1.4=1400N/㎡ 因而荷载取值分别为： 38.1KN/㎡、36.7KN/㎡、36KN/㎡ 3、底模胶合板验算： 按单跨简支梁验算

mfWMqaMmax2max,8/1 mmqWfam3441.38375001588 由弯距验算：

mmqEIa2422001.3852813005000384200538433 由挠度验算： 根据上述计算，梁底木方背楞的间距应不大于242mm。 4、 底模木方背楞验算： 对于350宽度梁，布置三根50×100木方，作用于木龙骨上的线荷载 mKNq/42.62/35.07.36 按三等跨简支梁验算弯距及挠度：

mfWMqaMmax2max,10

由弯距验算： mmqWfam139542.683330151010

合集下载

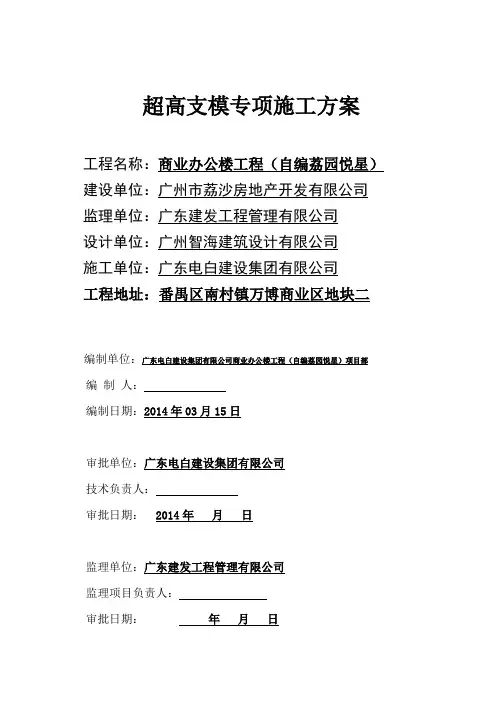

超高支模施工方案(支模高度10米)
