石化单位小电石炉操作规程(超详细)解析

  • 格式：doc
  • 大小：449.04 KB
  • 文档页数：80

15万吨电石炉装置操作规程

编 制： 审 核： 批 准： 一、装置概述 电石装置是由小电石炉操作、高温净化除尘、尾气水洗操作、净炉气气柜和循环水组成。其中小电石炉是生产产品的主要生产单元。 1.1 装置概况及特点 1.1.1装置概况 1、装置概况见下表

类别 炉体 电极柱系统 液压 系统 变压器 上料 系统 环型加料机 自动出炉系统 高温净化系统 除尘 系统 数量 1 3 1 3 1 1 3 1 2 2、装置组成 本装置由以下几个部分组成： （1）小电石炉操作系统； （2）高温净化系统。 3、主要产品及副产品 本装置产品为纯度65%—90%的碳化钙（CaC2）；装置副产品一氧化碳（CO）经过干法除尘、水洗除焦后回收利用，主要用于石灰石原料煅烧和炭材干燥烘干。提高了循环经济，节约了资源浪费，从而保护环境。 1.1.2装置特点 本装置具有如下特点： 采用埃肯密闭电石炉和高温净化除尘，炉料通过自重加入炉内，凭借电阻热和电弧热在1900---2300℃高温下进行反应生成电石；产生的高温炉气（CO）通过高温净化回收利用，提高了循环经济，节约了资源浪费。 1.2 原材料规格及产品性质 本装置所用的两大化工原料分别是生石灰、碳素材料（焦炭、兰炭），原材料的规格要求如下： 1.2.1 原材料性质及要求 1.2.1.1生石灰 生石灰的质量符合如下条件： CaO ≥90% MgO ≤1.8% SiO2 ≤1.1% 生过烧 ≤8% 粒度 10 mm～50mm 占85% ＞50mm ≤10% ＜8mm ≤5% 强度 ≥80kg／㎝2 气孔率 ≥35% 1.2.1.2焦炭 固定碳 ≥84% 灰分 ≤15% 挥发分 ≤1.5% 水分 ≤1% 粒度 5mm～25mm 1.2.1.3兰炭 兰炭质量应符合如下条件： 固定碳 ≥84% 灰分 ≤9.0% 挥发分 ≤7.0% 水分 ≤17.0%（投炉小于1%） 粒度 5mm～25mm 占85% ＞25mm ≤10% ＜5mm ≤5% 1.2.2产品及副产品规格规格 产品质量指标

指标名称 指 标 优级品 一级品 合格品 发气量（20℃、101.3kPa）L/kg ≥ 300 280 260 乙炔中磷化氢（V/V）% ≤ 0.06 0.08 乙炔中硫化氢（V/V）% ≤ 0.10 粒度（5mm～80mm）的质量分数 ≤ 85 筛下物（2.5mm以下）的质量分数 ≤ 5 产品成份： 碳化钙（CaC2） 85.3% 氧化钙（CaO） 9.5% 二氧化硅（SiO2） 2.1% 氧化铁和氧化铝（Fa2O3+Al2O3） 1.45% 氧化镁（MgO） 0.35% 碳（C） 1.2% 副产品： CO 83.1% N2 7% H2 7% CO2 4% O2 0.5% 焦油等 粉尘的成分和含量 粉尘种类 CaO C SiO2 Fe2O3 Al2O3 其它 百分比 34.2 37.1 15.8 0.96 7.1 4.84 二、值长岗位 三、岗位操作规程 1、带班长： 1.1定员：4人 1.2任务及管辖范围： 班组长负责承担本班组现场管理第一责任人的职责，包括：现场安全管理、生产管理、人员管理、纪律管理、卫生管理、培训管理、文件管理。 1.2.1、职权 班组长有权对本班人员行使“建议权“，包括：建议待岗权、建议罚款权、建议辞退权、建议调岗权。 班组长有监督本车间生产安全的义务，对生产负责，对员工负责，同时拥有监督上报不正常生产情况的权利。 1.2.2、职责 1.2.2.1、负责本班组的思想建设，确保员工的思想与公司保持一致。 1.2.2.2、组织学习、有效贯彻执行或培训公司、本部门下发到本环节的各项规章制度、《岗 位作业指导书》，并作好上述文件的保管工作。不准出现文件丢失、乱写、乱画的现象。 1.2.2.3、负责落实、组织人员完成交给的生产任务，严格按照工艺及操作规程指挥生产。对本班的各项质量、产量指标负责。 1.2.2.4、负责现场纠正、批评、处理员工的违章操作，严重者应逐级上报分厂。 1.2.2.5、负责搞好本班组安全设施、设备检查维护工作，使其经常保持完好和正常运行。如发现设备或工具存在安全隐患应采取措施予以纠正，不能处理的应及时汇报运行主管，请求协助处理。 1.2.2.6、督促教育并严格要求员工合理使用劳动保护用品，正确使用各种防护器材。 1.2.2.7、发生事故立即报告，组织抢救，保护好现场。参加事故调查、分析，并落实防范措施。 1.2.2.8、负责搞好清扫、整理工作，保持作业场所整齐清洁。 1.2.2.9、严格执行《交接班管理制度》，尤其要做到班前讲安全，班中检查安全，班后总结安全。 1.2.2.10、负责对新上岗员工（包括实习、培训人员、调入本岗位）进行岗位安全教育、岗位操作培训，并在《新员工岗位培训记录》中作好记录，交综合管理科存档。 1.2.2.11、负责本班组员工的考核。 1.3 在生产中的地位和作用 带班长在生产中处于主导地位，负责组织本班所有生产活动，检查监督设备运行情况、产品质量情况以及任务完成情况，领导和指挥本班人员完成生产任务。 1.4带班长工艺指标 电石炉最大运行视在功率：＜33MVA 电极工作端长度（炉墙耐火砖层上沿以下部分）：1000mm～1200mm 每班电极压放间隔时间：≥30分钟 炉气氢含量：＜15% 空气中CO含量：＜30mg/m3 石灰：焦炭 100：55～70（干基） 焦炭粒度 5mm～25mm 石灰粒度 10mm～50mm 电极糊柱高度 4.0m～4.5m 电极工作端长度 1000mm～1200mm 炉气温度 400℃～700℃（与净化系统衔接） 炉压 0Pa～+10Pa（与净化系统衔接） 电极压放长度 20mm/次 电极压放间隔时间 不小于30min 通水电缆冷却水温 ＜60℃ 出炉次数 1炉/小时（负荷在16000kW以上时） 液压系统最大工作压力 10.5MPa 油温 ＜65℃ 溢流阀设定压力 7.5MPa～8.5MPa 循环冷却水分配器压力 0.30MPa～0.35MPa 循环水浓缩倍数 2.5～3.5 循环水总磷 6×10-6～8×10-6 循环水余氯 0.5×10-6～1×10-6 工作区域一氧化碳 ≤30mg/m3为安全指标 动火分析指标 CO ≤1.0%（V／V）为安全指标 C2H2 ≤0.2%（V／V）为安全指标 进入密闭容器工作时气体指标 CO 50mg/m3（允许工作时间＜60分钟）为安全指标 100mg/m3（允许工作时间＜30分钟）为安全指标 200mg/m3（允许工作时间＜15～20分钟）为安全指标 O2 ≥18%为安全指标 原材料： 焦炭：固定碳：≥84% 水份：≤1% 粒度：5～25mm 石灰：CaO%：＞92% 生过烧：＜6% 粒度：10～50mm 电极糊：挥发份：12.0～14.0% 灰份：≤4.0% 抗压强度：≥17MPa 电阻率：≤53μΩ·mm2／m～68μΩ·mm2／m 体密度：≥1.38g/cm3 固定碳：≥80% 1.5带班长开停车操作程序 开车程序 1、正常送电操作 1.1 送电前的准备工作。 1.1.1调整或检查各仪表的“0”位，将负载调为最低。 1.1.2检视指示灯信号。 1.1.3检查各开关是否灵敏。 1.1.4检查炉料的配比情况。 1.1.5检查完毕后将结果通知当班班长。 1.1.6填写送电操作表由班长签字后可与变电部门联系送电。 1.1.7送电时将电极调节扭转为手动操作后给信号。 1.1.8送电后，根据班长指示及炉内反应情况，适当调整负载和电流或电阻，并记录时间。 1.2 新开炉送电操作 1.2.1检查电极夹持设备每个导电接触元件上的弹力是否正确。 1.2.2检查弹簧组件上的锁定螺钉是否紧固。 1.2.3检查设备是否漏水，各冷却水管路畅通。 1.2.4检查电极加热风机运转是否正常。 1.2.5检查电极加热元件的工作状态。 1.2.6保护定温器应该调整到230℃。 1.2.7检查设备的水压、气压是否正确。 1.2.8检查各导电部分有无接地或杂物，以防短炉，检查各电接点是否拧紧。 1.2.9关闭各检查孔（或根据情况按开炉情况执行）。 停车程序： 在正常停炉时，必须事先通知调度及变电站，得到同意后，将电压、电流降低到规定的限度，方可停电；遇特殊情况，需紧急停电时，允许满负荷紧急停电，停电后立即通知调度、变电站、值班电工及供电部门。 1.6带班长事故名称及处理方法 事故 现 象 原 因 处理方法

软 断 1、流突然上升，电极对炉底电压下降。 2、炉气出口温度与H2含量增高。 3、电极筒大量冒黑烟。 4、炉气压力突然增大，防爆孔打开。 1、电极糊的质量差，油份、挥发份多，软化点高。 2、电极自动下滑或过量下放电极。 3、电极糊块大，添加无规律，棚住或架空。 4、电极筒焊接质量差。 立即停电，迅速下降电极，使断头相接后压实炉料，减少电极糊外流，并扒掉外流的电极糊，将电极调节变为手动控制，进行单相电极焙烧。电极糊应添入电极筒内的高度达到接触元件顶部以上1500mm

硬 断 1、电流突然下降后回升。 2、炉气温度突然上升。 3、电炉产生的电弧声异常。 1、电极糊保管不当，灰分增高，粘结性差。 2、停炉时期电极冷却率大。 3、导电接触元件以上的电极糊过热，固体物沉淀，造成电极分层。 4、由于电极进入炉料部分稍带锥形。当电极降低时，电极与硬壳及炉料产生极大的机械力。 5、长时间停电后，负载增加太快。 1、断头小，残留电极长度可以工作，可将断头压入炉内继续送电。 2、电极断头大，工作端不能工作，可将断头用炸药爆破后取出，适当压放电极，尽量用提高压放率而不用长距离的压放来增加电极工作端。

导电接触元件与电极筒间刺火 接触面与电极筒处发红或有明显炼火。 压放电极时，接触装置不易滑动。 由于弹簧组件上的压力过低。 电极筒或肋板表面有毛刺或不清洁。 更换打火的接触元件，检查其他弹簧的螺母及压力。 电极同肋板损坏，将损坏部分下送，直至接触元件与未损坏部分接触。

合集下载

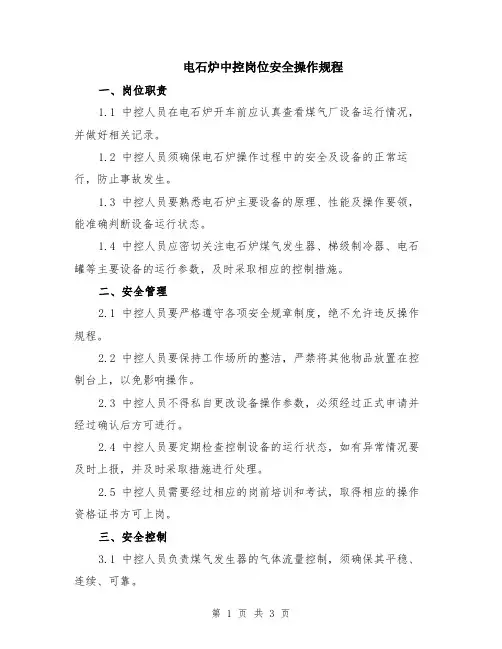

电石炉中控岗位安全操作规程
