能耗管理系统解决方案能耗管理系统是指通过对能源使用情况进行数据采集、分析和管理，以实现能源的高效利用和减少能源浪费的一种系统。
能耗管理系统主要用于监测和控制建筑物、工业厂房、交通运输等领域的能源消耗情况，通过对能源数据进行实时监测和分析，帮助用户制定合理的能源管理策略，实现能耗的精确控制和优化。
1.数据采集和监测：能耗管理系统通过安装传感器和仪表，对能源的使用情况进行实时监测和数据采集。
传感器可以采集建筑物、设备和机器等的能耗数据，包括用电量、用水量、用气量等，同时还可以采集环境参数数据，如温度、湿度等，以便对能耗进行更加准确的分析和评估。
2.数据分析和预测：能耗管理系统通过对采集到的能耗数据进行分析和挖掘，可以了解能源的使用情况和变化趋势，为用户提供清晰的能源消耗报告。
同时，还可以通过建立能耗模型和算法，对未来的能耗进行预测和规划，帮助用户制定合理的能源管理策略。
3.能源监控和调控：能耗管理系统可以根据实时数据和用户设定的能源目标，对能源进行实时监控和调控。
一方面，通过对能源耗用情况的实时监测，可以及时发现能源浪费和异常情况，并及时采取措施进行调整；另一方面，通过与设备和系统的联动，可以实现能源的智能调控，比如自动关闭不需要使用的设备和系统，调整设备的运行参数等。
4.能源优化和节能改造：能耗管理系统可以帮助用户找到能源消耗的瓶颈和问题所在，提供相应的优化和改造建议。
通过对能耗数据和运行参数进行分析，可以找出能源浪费的原因，并提供相应的节能方案。
比如，对于建筑物来说，可以通过改善隔热性能、优化供暖和制冷系统等方式进行节能改造；对于工业厂房来说，可以通过优化生产工艺、改善设备效率等方式达到节能的目的。
5.能源管理平台：能耗管理系统通常会提供一个能源管理平台，用于展示能耗数据、分析报告和节能方案等，方便用户进行能源的监管和管理。
能源管理平台可以实现数据的可视化和实时监控，同时还可以与其他管理系统进行集成，比如与建筑自控系统、能源计费系统等进行数据互通，提高能源管理的效率和精确度。
建筑能耗监测系统情况汇报
近年来，建筑能耗监测系统在我公司的应用得到了长足的发展。
通过监测建筑能耗，我们能够更加精准地了解建筑的能源使用情况，为节能减排提供了重要的数据支持。
以下是对我公司建筑能耗监测系统情况的汇报。
首先，我们的建筑能耗监测系统覆盖了公司所有的建筑物，包括办公楼、生产车间等各类建筑。
通过安装在建筑物各个关键部位的传感器，我们能够实时监测建筑的用电、用水、空调等能源消耗情况，实现了对建筑能耗的全面监测。
其次，我们的建筑能耗监测系统具备数据分析和报表功能。
系统能够自动生成各种能耗数据的报表，包括日能耗、月能耗、年能耗等多维度的数据分析报表。
这些报表直观地展现了建筑的能源使用情况，为管理人员提供了重要的参考依据。
另外，建筑能耗监测系统还具备报警功能。
当建筑的能耗异常时，系统能够及时发出报警信息，提醒管理人员进行处理。
这一功能大大提高了建筑能耗的监控效率，减少了能源浪费和损失。
此外，我们的建筑能耗监测系统还支持远程监控。
管理人员可以通过手机、电脑等终端设备随时随地对建筑的能耗情况进行监测和管理，方便快捷。
最后，我们对建筑能耗监测系统进行了不断的优化和升级。
通过引入先进的监测技术和算法，我们不断提升了系统的监测精度和稳定性，为建筑能耗监测提供了可靠的保障。
总的来说，我们的建筑能耗监测系统已经取得了一定的成效，为公司的节能减排工作提供了重要的支持。
未来，我们将继续加大对建筑能耗监测系统的投入和研发力度，不断提升系统的功能和性能，为公司的可持续发展贡献力量。
能耗监测系统施工方案能耗监测系统施工方案一、项目介绍能耗监测系统是通过传感器采集能耗数据，并通过网络传输到监控中心进行实时监测和分析的系统。
的施工方案如下：二、施工流程1. 确定需求：与业主沟通，确定能耗监测系统的具体需求和功能要求。
2. 设计方案：根据需求进行系统设计，包括传感器部署、数据采集与传输、监控中心建设等。
3. 施工准备：准备所需的材料和设备，安排施工队伍，确定施工时间和工程进度计划。
4. 传感器部署：根据设计方案安装传感器设备，确保设备位置合理，能够准确测量能耗数据。
5. 数据采集与传输：安装数据采集和传输设备，确保能耗数据能够准确、稳定地传输到监控中心。
6. 监控中心建设：安装监控中心的硬件设备，配置相应的软件系统，确保能耗数据能够实时监测和分析。
7. 调试与测试：完成系统搭建后进行调试和测试，确保系统运行稳定、准确。
8. 项目验收：进行系统验收，与业主进行交付，确保系统符合设计要求和功能要求。
三、施工标准1. 设备选型：选择具有高精度、高稳定性和良好适应性的传感器设备，确保能耗数据的准确度和稳定性。
2. 安装位置：根据建筑物的结构和能耗特点，合理布置传感器设备的安装位置，确保能够准确测量能耗数据。
3. 数据传输：选择稳定可靠的网络传输设备，确保能耗数据能够及时、准确地传输到监控中心。
4. 监控中心建设：选择性能良好、易于维护的监控中心建设设备和软件系统，确保能耗数据能够实时监测和分析。
5. 调试与测试：进行充分的调试和测试工作，确保系统运行稳定、准确，能够满足业主的需求和功能要求。
四、施工安全措施1. 施工现场安全：在施工现场设置安全警示标志，确保施工人员的人身安全。
2. 设备安全：严格按照设备的安装和使用说明进行操作，确保设备的安全使用。
3. 电气安全：严格按照电气安装标准进行操作，确保电气设备的安全使用。
4. 高空作业安全：对于有高空作业的部位，确保施工人员佩戴安全帽、安全绳，并进行相应的防护措施。
智慧园区智慧能耗监测系统建设方案XXX科技有限公司2023年XX月XX日目录一智慧能耗监测系统 (3)二系统主要功能 (3)2.1 数据采集功能 (3)2.1.1 用电安全数据采集 (3)2.1.2 能耗数据采集 (3)2.1.3 原始数据的加工处理 (4)2.1.4 数据采样间隔 (4)2.2 实时监控 (4)2.2.1 实时能耗数据查看 (4)2.2.2 实时告警数据查看 (4)2.3 历史数据查询 (4)2.4 能耗数据统计 (5)2.5 能耗分析 (5)2.6 基础信息管理 (5)2.7 操作人员管理 (5)一智慧能耗监测系统通过建设智慧用电云平台，兼顾用电安全和能耗管理要求，实现如下目标：（1）用电安全隐患监管对引起电气火灾的主要因素（线缆温度、负载电流、剩余电流等）进行实时在线监测，及时处理电气线路运行中存在的用电安全隐患，预防火灾发生，提高企业用电安全管理水平。
（2）能耗管理通过合理采集分类、分项能耗数据，准确掌握重点区域以及重要用能设备的能耗以及运行状况；有效指导园区能源管理以及安全运行，从而在业务不断增长的同时，更合理控制能源的使用，提高能源管理水平，为园区节能改造提供科学依据。
二系统主要功能2.1数据采集功能2.1.1用电安全数据采集实时采集用电安全报警数据（漏电、电缆温度等），并将数据上传到云服务中心。
2.1.2能耗数据采集能耗数据包括各类智能设备（智能电表、电气综合监控装置等）的遥测量、遥信量、电度量、智能水表等数据。
遥测量（模拟量）主要包括：有功功率、无功功率、电流、电压、功率因素、频率、谐波等。
遥信量(状态量)主要包括：断路器位置、事故总信号、刀闸位置信号等。
2.1.3原始数据的加工处理数据采集的结果只是反映现场运行状况的基本数据，一般称为生数据，它既缺乏与其它数据之间的联系，也缺乏与同一数据其它采样值之间的联系。
系统对接送到的数据进一步加工处理，具体如下：数据状态的判别，如测量值是否有效、是否超过合理范围、状态是否发生变化等等，并将判别的结果加以保存。
能耗监测系统施工方案一、施工准备1.图纸会审与设计交底施工人员应在技术负责人的指导下，认真熟读施工图纸、标准和施工验收规范等技术文件。
项目工程师应将各制作要点和工序质量要求，向施工班组作业人员进行详细交底，同时做好交底记录。
2.现场条件准备（1）完成与暖通、机电及给排水单位的对接工作：确定设备控制柜接口预留方式，明确阀门执行器控制信号、电源，专业设备（如冷机、柴发等）通讯接口及通讯协议，了解管路口径、流量、承压及水泵扬程等信息；（2）确定暖通专业所涉及到的管道及阀门等已安装完毕；（3）确定配电专业所涉及到的控制柜及配电箱等已安装完毕；（4）确定给排水专业所涉及到的管道及阀门等已安装完毕；（5）熟悉平面图、原理图、点位表及系统架构图。
3.材料准备设备和软件必须按智能建筑安装工程质量验收中的规定进行产品质量检查，并应符合进场验收要求。
4.技术准备（1）能耗监测系统提供的技术文件应符合下列规定：A应包括系统图、网络拓扑图、原理图、平面图、设备参数表、组态监控界面文件及编辑软件；B应为纸质文件和电子文档，文件内容应与工程现场安装的设备和软件一致；C文件内容与通信接口的设备参数标识应一致。
（2）能耗监测系统的产品资料应包含下列内容：A系统结构说明、使用手册、安装配置手册；B供测试用的集成子系统服务器、工作站软件；C集成子系统通信接口的使用手册、安装配置手册、开发参考手册、接线说明。
（3）集成子系统符合验收条件。
二、设备安装方案1. 数据采集器安装A采用电流互感器接入低压三相四线电能表，其电压引入线应单独接自该支路开关下口的母线上，并另行引出，禁止在母线和电缆连接螺丝处引出；B电压、电流回路U、V、W 各相导线应分别采用黄、绿、红色单股绝缘铜质线，中性线应采用黑色单股绝缘铜质线，并在导线上加装与图纸相符的端子编号，导线排列顺序应按正相序自左向右或自上向下排列；C电压、电流互感器从输出端直接接至接线盒或接线端子，中间不宜有任何辅助接点。
能耗管理系统方案能耗管理系统方案一、引言能耗管理系统是一个用于监控、分析和优化能源消耗的系统。
本文档旨在提供一个全面的能耗管理系统方案，包括系统架构、功能模块、技术要求等。
二、系统架构1.总体架构能耗管理系统采用分布式架构，由三个主要组件组成：数据采集模块、数据处理模块和用户界面模块。
1.1 数据采集模块数据采集模块负责收集能耗数据，包括电力、水、气等各种能耗数据。
它可以通过传感器、智能电表、仪表等设备进行数据采集，并将采集到的数据传输到数据处理模块进行处理。
1.2 数据处理模块数据处理模块负责对采集到的能耗数据进行处理和分析，并相应的报表和统计图表。
它还可以根据设定的规则和策略，对能耗进行自动优化。
1.3 用户界面模块用户界面模块提供一个直观、易用的界面，供用户查看能耗数据、分析报表、设置规则和策略等操作。
2.软件架构能耗管理系统采用三层架构，包括前端展示层、应用服务层和数据访问层。
2.1 前端展示层前端展示层负责用户界面的展示和交互，使用Web技术开发，支持跨平台访问。
2.2 应用服务层应用服务层负责处理用户请求，包括数据查询、报表等功能。
它还负责处理数据处理模块和数据采集模块的交互。
2.3 数据访问层数据访问层负责与数据库进行交互，实现数据的存储和读取。
三、功能模块能耗管理系统包括以下功能模块：1.能耗数据采集能耗数据采集模块负责实时采集各种能耗数据，包括电力、水、气等。
采集方式可以通过传感器、智能电表等设备进行。
2.能耗数据处理与分析能耗数据处理模块负责对采集到的能耗数据进行处理和分析，包括数据清洗、数据转换、数据统计等操作。
通过分析能耗数据，系统可以发现能耗的规律和趋势，并提供相应的报表和统计图表。
3.能耗报表和统计能耗管理系统可以各种能耗报表和统计图表，包括能耗趋势分析、能耗排名、能耗成本分析等。
用户可以根据需要自定义报表和统计方式。
4.能耗优化能耗管理系统可以根据设定的规则和策略，对能耗进行自动优化。
摘要在如今发展迅速的环境中，建筑能耗问题已引起了各个国家的重视，在我们的生活中对能源的消耗也也渐渐成为了我国的一大重要解决问题。
我国对于建筑能耗的监测和管理的技术也已日趋完善。
本文主要研究如何用PC机对建筑物内的智能仪表进行监控和管理，采用何种通信方式完成计算机与智能仪表之间的通信。
在本设计中主要可以分为上位机和下位机两大部分，上位机的主要任务是利用组态软件进行整个建筑能耗监测管理系统平台的设计，下位机则是利用单片机来模拟我们生活中的智能仪表，最后利用串口通信可以实现上位机对下位机的控制，并且可以提取下位机的数据。
其中的通信用到了RS-485现场总线和Modbus通信协议，这也和现实工业中所应用的能耗监控系统相吻合。
关键词：建筑能耗通信协议RS-485 Modbus 智能仪表AbstractIn this rapid developmental environment, building energy consumption has raised much attention through many countries. Energy consumption has become an essential problem for us to solve not only in industry but also in our daily life. Our technology of monitoring and managing the building energy consumption has been gradually improved.This study focuses on how to use Personal Computer to monitor and manage the intelligent meters in buildings, and using what communication technology to achieve the communication between Personal Computer and intelligent meters. This design can be separated into two parts: Personal Computer and console computer. The former one is mainly used to design the monitoring and management system of building energy consumption. The latter one is designed to imitate the intelligent meters by using MCU. And thus manage the Personal Computer and console computer by using serial communication, and extract the data. RS-485 and Modbus protocols are used in this communication, which is consistent with the applied energy monitoring system in real industry.Key words：Building Energy consumption Protocols RS-485 Modbus Intelligent Meters目录摘要 (I)Abstract ........................................................................................................... I I 引言....................................................................................................... - 1 - 1. 绪论 ....................................................................................................... - 2 - 1.1研究背景及意义 .................................................................................... - 2 - 1.2 国内外发展现状 ................................................................................... - 2 - 1.3 本课题的目的及意义 ............................................................................ - 4 -1.4 本课题研究的主要内容......................................................................... - 4 -2. RS-485现场总线.................................................................................... - 6 - 2.1 RS-485总线......................................................................................... - 6 - 2.2 RS-485总线的特点 .............................................................................. - 6 - 2.3 RS-485总线布线规律........................................................................... - 7 -2.3 RS-485总线布线方法........................................................................... - 8 -3. Modbus通信协议 ................................................................................... - 9 - 3.1 Modbus协议概述 ................................................................................. - 9 - 3.2 Modbus物理层................................................................................... - 10 - 3.3 协议报文............................................................................................ - 11 - 3.4 两种串行传输模式.............................................................................. - 13 - 3.4.1 ASCII模式....................................................................................... - 13 -3.4.2 RTU模式......................................................................................... - 13 - 3.5 差错校验方法..................................................................................... - 14 - 3.5.1 LRC校验......................................................................................... - 14 -3.5.2 CRC校验 ........................................................................................ - 15 -4. 下位机系统设计 ................................................................................... - 17 - 4.1 下位机系统硬件设计 .......................................................................... - 17 - 4.1.1 RS-232转RS-485电路设计 ........................................................... - 18 - 4.1.2 RS-485转TTL电路设计 ................................................................. - 20 -4.2 下位机软件设计 ................................................................................. - 22 -5. 上位机的组态软件设计......................................................................... - 26 - 5.1 ForceControl V7.0 简介 ..................................................................... - 26 - 5.2 建筑能耗监测管理系统的设计............................................................ - 26 - 5.2.1 系统权限管理.................................................................................. - 27 - 5.2.2 能源实时分析.................................................................................. - 30 - 5.2.3 系统安全预警.................................................................................. - 32 - 5.2.4 能耗统计分析.................................................................................. - 33 - 结论..................................................................................................... - 37 - 致谢..................................................................................................... - 38 - 参考文献................................................................................................... - 39 -引言随着我国的经济发展，在我们的生活中涌现出了越来越多的智能化的产品，对能源的消耗也是越来越多，但是能源消耗问题在之前却没能得到大家的重视。
智能电表能耗管理系统(1)一、系统概述智能电表能耗管理系统是一款集智能电表数据采集、能耗分析、节能管理等功能于一体的智能化管理软件。
本系统致力于帮助企业、家庭和个人实现对用电数据的实时监控、分析和优化，降低能源消耗，提高能源利用效率。
二、核心功能1. 数据采集实时采集智能电表的用电数据，包括电压、电流、功率等参数。
支持多种智能电表型号，满足不同用户的需求。
2. 能耗分析对采集到的用电数据进行实时分析，能耗报告。
支持历史数据查询，方便用户对比分析。
3. 节能管理智能推荐节能措施，帮助用户降低能耗。
支持设定用电阈值，超阈值报警提醒。
三、系统优势1. 实时监控系统可实时监控用电数据，帮助用户及时了解用电情况。
支持远程监控，方便用户随时随地查看用电数据。
2. 数据可视化系统提供丰富的图表和报表，直观展示用电数据。
支持自定义报表，满足用户个性化需求。
3. 智能分析系统采用先进的数据分析算法，智能预测用电趋势。
支持多维度分析，帮助用户深入了解用电情况。
四、系统部署与支持1. 系统部署支持本地部署和云端部署两种方式，满足不同用户的需求。
提供详细的部署文档和指导，帮助用户顺利完成系统部署。
2. 技术支持拥有专业的技术团队，为您提供全方位的技术支持和服务。
定期更新和维护系统，确保系统的稳定性和安全性。
五、客户案例1. 某大型企业：通过使用本系统，实现了对用电数据的实时监控和分析，降低了能耗，提高了能源利用效率。
2. 一位家庭用户：借助本系统，实时了解家庭用电情况，制定合理的用电计划，节约了家庭用电成本。
3. 某政府部门：本系统帮助其实现了对办公大楼用电数据的实时监控，提高了办公效率，降低了能耗。
六、系统集成与扩展1. 集成能力系统支持与其他业务系统的集成，如智能家居系统、能源管理系统等，实现数据共享和流程自动化。
提供API接口，方便与其他软件进行对接，拓展应用场景。
2. 扩展性系统采用模块化设计，可根据用户需求进行功能扩展和定制。

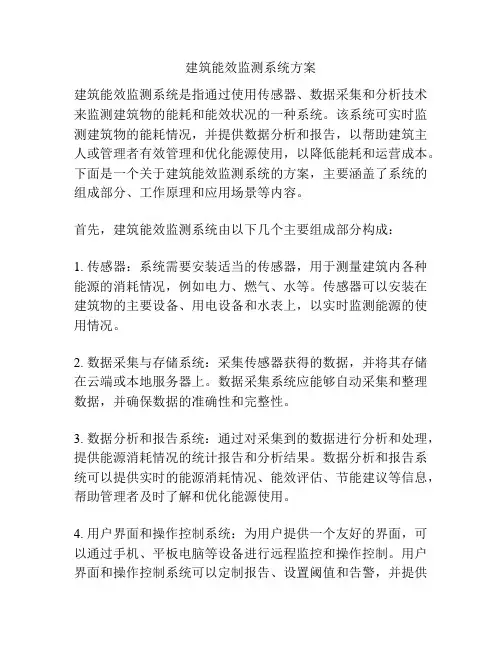

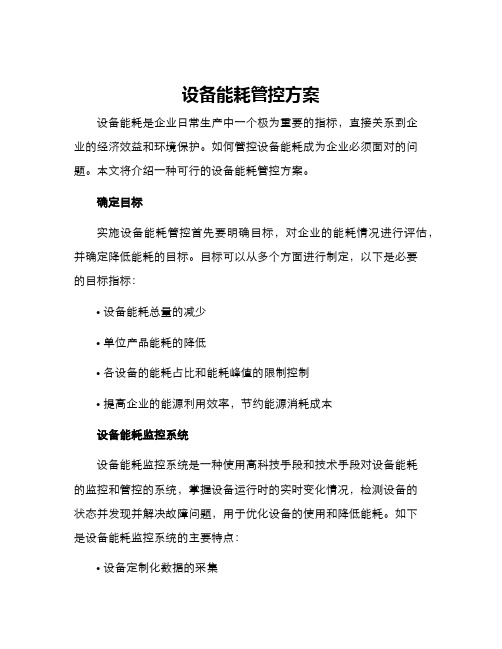

建筑能效监测系统方案建筑能效监测系统是指通过使用传感器、数据采集和分析技术来监测建筑物的能耗和能效状况的一种系统。
该系统可实时监测建筑物的能耗情况，并提供数据分析和报告，以帮助建筑主人或管理者有效管理和优化能源使用，以降低能耗和运营成本。
下面是一个关于建筑能效监测系统的方案，主要涵盖了系统的组成部分、工作原理和应用场景等内容。
首先，建筑能效监测系统由以下几个主要组成部分构成：1. 传感器：系统需要安装适当的传感器，用于测量建筑内各种能源的消耗情况，例如电力、燃气、水等。
传感器可以安装在建筑物的主要设备、用电设备和水表上，以实时监测能源的使用情况。
2. 数据采集与存储系统：采集传感器获得的数据，并将其存储在云端或本地服务器上。
数据采集系统应能够自动采集和整理数据，并确保数据的准确性和完整性。
3. 数据分析和报告系统：通过对采集到的数据进行分析和处理，提供能源消耗情况的统计报告和分析结果。
数据分析和报告系统可以提供实时的能源消耗情况、能效评估、节能建议等信息，帮助管理者及时了解和优化能源使用。
4. 用户界面和操作控制系统：为用户提供一个友好的界面，可以通过手机、平板电脑等设备进行远程监控和操作控制。
用户界面和操作控制系统可以定制报告、设置阈值和告警，并提供数据可视化和追踪功能，方便用户随时查看能源消耗情况和采取相应措施。
接下来，该建筑能效监测系统的工作原理如下：1. 传感器实时监测建筑内各种能源的消耗情况，并将数据传输至数据采集与存储系统。
2. 数据采集与存储系统自动采集和整理数据，并将其存储在云端或本地服务器上。
3. 数据分析和报告系统对采集到的数据进行分析和处理，提供能源消耗情况的统计报告和分析结果。
4. 用户界面和操作控制系统为用户提供一个友好的界面，用户可以通过手机、平板电脑等设备进行远程监控和操作控制。
最后，该建筑能效监测系统可以应用于各种建筑场景，比如商业办公楼、酒店、医院、学校、工厂等。
能耗监控系统
背景和需求
统计显示，在所有公共建筑中商场耗电最多。而国家机关办公建筑、大专院校的学生宿
舍以及写字楼、酒店、商场、体育场馆和医院等，每平米建筑的耗电量商场最高。能耗监控
系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程
传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析。
2
系统介绍
能耗监控系统由北京融智兴华基于物联网技术综合运用现代电力监控技术、环境监控技
术、热量监控技术、自动控制技术与和现代先进的网络、微电子与软件技术设计构建而成的
全面综合监测与智能化自动控管系统。能耗监控系统集能耗能效全面综合实时监测、智能化
自动节能控制于一体，不仅可为节能减排工作提供有力的技术支撑，更可实现能源的按需精
细化使用。还可为各类节能用能措施的能耗能效评估及其改进、提高提供第一手的实时数据
支持。
能耗监控系统全面涵盖了供电、供水、空调、照明、通风、供暖、电器等设备的能源应用
量的控制与测量。支持各级各类设备的分级、分类、分区授权监测授权控管，既可满足集中
监测控管的需求，又可实现使用用户在统一的原则、标准指导下灵活使用控管的需求。
设计原则
可靠性、稳定性原则
系统设备硬件均采用高可靠性的工控级产品，在运行环境温湿度范围、抗电磁干扰、噪
声震动、空气含尘量等方面具有高于被监控环境的良好适应性。
监测与控制执行设备均采用双电源结构，任何一个电源出现问题都不会出现系统供电的
中断。内置应急电源模块，系统可选配为自身及前端采集监控设备提供备用应急电源，在系
统外的市电及UPS全部中断的情况下可启动后备电源支持系统延时运行，使监测信息能够
在系统彻底断电终止运行前传送到达监控管理人员。
控制执行器的每路被管理电源均采用通断双路控制信号并行控制，并默认常闭输出，在
控制主机出现故障、控制线路被意外拔掉有以及控制器自身断电重启等可预见的极端情况
下，运行网设备的供电线路可以保持状态，以免造成系统供电中断影响被控设备的正常用电。
安全性、严密性原则
系统内部网络层以上数据通讯采用自定义专有协议，可充分减少运维系统的网络攻击威
胁，同时按用户需求定制化提供通用或专用协议的外部通讯接口，保证安全的基础上实现应
用的开放性与广泛性。
系统采用C/S为主、B/S为辅的系统结构，针对运维管理层面的用户，系统采用安全性
具有更好保障的C/S结构，以工控机的以太专网作为系统的通讯构架，并以经过严格身份
认证的硬件远程登录方式（人机界面OVER IP）实现主控服务器的远程访问操作控制，实
现系统与互联网的自数据链路层以上完全隔离的人机界面链接，既可使系统支持网络远程操
作控制，又可使系统免除暴露于公共网络的各种风险。
系统支持严格的多级用户权限管理，支持严密的分区、分类、分级的灵活授权浏览、控
制、配置管理，确保各级、各区、各类用户均可按需得到相应的监测、配置、控制权限和用
户界面。
先进性、实用性原则
系统采用全数字结构，以当代先进的低功耗、嵌入式计算机技术与分布式网络监测分布
式自动控制技术，采用数字化传感器、数字化监测仪在系统最前端即实现被监测数据的采集
与模数转换实现数字化采集，前端基于RS485工业控制数字通讯总线实现采集控制端与监
测工作站监的监测控制数据的数字化传输，各监控工作站基于以太网网络通讯实现与中心服
务器间的实时数据通讯。进而以全数字化技术实现大型公建楼宇群各楼宇内的各类供暖、通
风、空调、照明以及各房间内各办公电器能耗的实时监测与实时节能控制。
系统不仅可实时、准确、全面、可靠地监测各个设备的能耗、能效数据，为管理者提供
各个设备的能耗、能效的实时监测数据，并可按用户设定的能耗、能效水平对能耗过大、能
效过低的状况进行通告及告警，提醒用户进行设备维护、保养或更换，还可为各设备的类节
能措施、节能设备的节能效果提供第一手的准确评估数据；更可为空调、通风、公共照明、
办公照明、热水器等各类设备提供基于自定义时段、自定义策略、自定义阈值与联动对象和
联动动作的自动节能控制，从而实现能源消耗的精确投放，达到节能的目的。
4
监控对象
电力能耗、能效分项监测
针对不同的用电设备配置多路电力监测智能控制，实时监测各路设备的电压、电流、频
率、有功功率、无功功率、功率因素等各项功耗、功效参数。基于RS485工业数字通讯总
线上联至综合监控工作站。
策略化节能控制
主要由后台软件实现，根据各传感器及电量仪采集回来的数据，进行数据分析，分清楚
哪些部分是必要用电，哪些部分属于浪费用电，加上实际用电情况，用户可设置相应的节能
策略，如：某个时段某些用电设备可关闭，有些区域在无人的时候用电设备可关闭，有些用
电设备在一段时间内无人操作可调节设备进入待机模式等等。可大大避免能源不必要的浪
费，节省资源。
温湿度监测
按照用户房间的被监测面积，在各区域配置数字温湿度传感器，实时监控各区域温度、
湿度，并按用户设定策略实现温度监测、湿度监测与空调、新风、供暖等设备的智能联动。
供暖热量计量监测
在暖气的出入口，配置数字热量监测仪，实时监测该房间或区域的热量输入流量及计时
存量、控制旁路调节阀，并按用户设定策略实现暖气供热输入与温度监测的智能联动。
空调运行状态、能耗能效监测
（1）精密空调：智能型中央空调等智能空调配置协议转换接口模块与其智能通讯接口（一
般为232或485或CAN总线或网络接口），相连接，取得其通讯协议，根据原厂协议开
放状况和用户需求，实时监控其各项运行参数、联动控制其运行设置参数及运行状态。协议
转换器上联到综合监测工作站。
（2）普通空调：普通空调配置可网管空调控制器，采用遥控编码学习方式或受控电路仿
真方式，实现空调运行模式开关机、运行基准温度等全方位的联动控制；配置空调监测模块
组，实时监控空调运行的耗电参数与出风温度；空调监测及联动控制模块基于RS485工业
数字通讯总线上联至综合监控工作站。
照明联动控制
照明联动监测及控制采用智能开关，智能开关内置自动控制电路实现自动/手动双控控
制，智能开关内置监测电路实时监测被控电路的电压、电流、频率、有功功率、无功功率、
累计耗电量等数据。
非智能型设备联动控制
对于提供干接点、继电器、高低电平等非智能接口的设备，可基于其提供的I/O接口实
现基本状态监测。
针对基于简单电源通断控制开启关闭的非智能型设备，采用智能监控开关的远程通断电
控制功能实现联动控制。
系统功能
通告、提醒、预警、告警
该系统对于能耗失常的警报方式包括：声光警报，短信警报，电话警报，电子邮箱报警，
图示定位告警，远程访问和监控。
数据库管理
系统采用SQ SEVER数据库，支持并发访问，具有良好的可扩性和适应性，满足数据
规模的不断扩充及应用程序的修改。可很好地按用户设置实时存储管理系统操作事件记录、
监测告警事件记录、数据采集记录，支持数据的查询与打印。设置查询条件，对任何存储参
数点的历史数据进行查询，查询出的数据可以报表的形式打印；通过设置，以曲线的方式，
显示运行数据点在某一历史时间内的数值变化情况，导入、导出数据，对数据进行备份和恢
复管理中心、设备、数据点等数据进行编辑操作对所有被监控设备和设备间进行编码，便于
设置组态信息
能耗、能效分析
所获所有相关数据被传送至总控制中心，建立数据库加以保存。运用专业的软件系统，
对收集到的数据进行归纳，统筹，对比，分析和总结以及进一步深入挖掘。通过这一过程实
现对于能耗情况的及时了解，对于不良能耗的及时监测和控制，对于能耗方面尚不完全合理
的地方进行进一步的改进。
分级、分区、分类的按需授权管理
系统支持按照责任级别、区域、责任类别对用户的角色与权限进行灵活严密的管理，支
持对不同级类用户定义不同级别、类别以及区域权限进行授权，实现各级各类用户的按需监
测、按需控制、按需配置。
系统日志、数据查询
系统自动保存监测事件记录、报警记录与系统操作事件记录。环境变量、设备运行状态
变量，市、配电状态变量等各类受控监测事件、监测数据记录，以及网络遥控操作、现场手
动操作、系统自动操作、短信指令操作等各类系统操作事件记录与实时视频监控录像文件共
同构成完整的系统安全记录体系。管理人员可随时查询，及时全面了解与系统安全相关的历
史过程和当前状况。
故障管理、性能管理
系统支持对各种智能设备协议开放提供的软、硬件故障信息、运行状态、参数信息的采
集和处理，并可按用户设计的告警基本分类表，对监测告警事件及用户定义的运行状态变更
事件进行管理和事件上报控制等功能。支持配置数据、监测数据的备份和恢复。系统在运行
状态，支持对于设置阶段定义，接入系统内的设备的管理，将设备通讯连接及设备数据更新
延时，作为系统监控对象，对通讯延时和数据更新延时进行实时监控告警管理。
