ADI为下一代无线应用提供直接变频接收机解决方案

  • 格式：pdf
  • 大小：156.31 KB
  • 文档页数：2

ＣＥＭ　ｌ资讯快报Ｉ　Ｎｅｗｓ＆Ｐｒｏｄｕｃｔｓ　Ｓｈｏｗ　

Ｎ　ＥＣ电子首次将蓝光播放　器功能集成于一颗芯片上　

ＮＥＣ电子Ｅｔ前完成了将蓝光　播放器主要功能单芯化的系统芯片　“ＥＭＭＡＴＭ３ＰＦ”的开发，并从　２００８年９月开始发售样品。　新产品的特征有：　（１）全球　首次将从光盘读出的模拟数据数字　化、视频／音频数字数据解码功能、　ＨＤＭＩ输出功能等蓝光播放器所必　需的主要功能集成于一颗芯片上；　（２）单芯化、统一外部存储结构、　内置周边设备等措施削减了５０％的封　装面积；　（３）支持蓝光的最新规格　“ＢＤ—ＲＯＭ　Ｐｒｏｆｉｌｅ２．０”，因此可支　持双画面播放以及高品质音效的播　放等，并可以连接网络下载更新内　容；　（４）内置业界最高水平的合计　１１５０ＤＭＩＰＳ的多核ＣＰＵ以及图像处　理用加速器，可以大幅提高系统的　高速启动性能及操作性能。　使用该新产品，用户可以生产　出兼顾小型、高性能优势的蓝光播　放器，并为今后生产内置蓝光播放　功能的影音系统打下基础。　ＮＥＣ电子的新产品具有高性能、　８６圄亚圆圃基础电子Ｉ　２００８．９　低价格等特点，是适用于搭建蓝光播　放器系统的最佳产品，我们相信ＮＥＣ　电子将会为推动蓝光播放器市场的高　速增长发挥更积极的作用。　网址：ＷｋＡ／Ｗ．ｃｎ．ｎｅｃｅ１．ｃｏｍ　创立达科技推出新一代微　触发单向可控硅　无锡创立达科技有限公司宣布　成功推出新一代微触发单向可控硅　ＴＳＥ２Ｐ４Ｍ￣－ｆＩ＇ＳＥ０４０５。这代产品采用全新　的设计方法和工艺技术，大大改善了　其开关性能和温度特性。经国内主要　摩托车电器装备厂家使用实践证明，　该产品能够克服上一代产品中存在的　触发电流不易控制、温度特性差和开　关速度低等弱点，有效提高点火器的　点火能量及可靠性，其电性能已经达　到了国外同类产品的水平。２００８年８月　２２日，公司在重庆举办“２００８摩托车电　子应用技术创新研讨会”，将该产品　在会上发布及展示。　新版ＴＳＥ２Ｐ４Ｍ和ＴＳＥ０４０５是利用　短基区扩散层的次表面层形成Ｇ—Ｋ间　较大的横向扩散电阻ＲＧＫ，当可控　硅的门极和阴极间加电流ＩＧ时，在　ＲＧＫ上产生一个电压降ＶＲ，只有当　ＶＲ　Ｐ—Ｎ结的门坎电压ＶＲ时，可控　硅才会触发。这项新技术的实现，　克服了目前市场上的微触发单向可　控硅温度特性差、ＩＧＴ离散性大、开　关速度低、ＶＴＭ大的弱点，有效提　升性能，满足了客户的需求。　网址；ＶＣｖＶＷ．ｃｌｄｋｊ。ＣＯｒｎ　英飞凌推出搭载集成８位　微控制器的单片多频带　ＵＨＦ发射器系列　英飞凌科技股份公司近日推出适　用于无线控制应用的下一代高度集成　化发射器集成电路。　全新Ｓｍ　ａ　ｒｔＬＥＷＩ　Ｓ　ＭＣＵ　ＰＭＡ７ｌｘｘ系列的所有型号，都装有一　颗适用于１ＧＨｚ　ＩＳＭ子频的ＡＳＫ／ＦＳＫ　多频带发射器，以及通过特定的嵌入　式混合信号外设增强的８０５１微控制　器。内装ＳｍａｒｔＬＥＷｌＳ　ＭＣＵ的遥控器　可采用无线射频（ＲＦ）技术取代目　前常用的红外（ＩＲ）发射技术，克服　视距通信的缺点。此外，基于射频应　用的传输距离最高可达５０多米，而红　外技术只有区区几米。ＰＭＡ７１ＸＸ产　品是全球第一款多频带发射器，在一　枚芯片上了囊括了４个ＩＳＭ频带（３１５　ＭＨＺ、４３４　ＭＨＺ、８６８　ＭＨｚ和９１５　ＭＨｚ）。　除搭载６　ｋＢ闪存和１ｏ４－ＧＰＩＯ的　８０５　ｌ微控制器外，ＳｍａｒｔＬＥＷＩＳ　ＭＣＵ　系列的所有型号都集成了一个由Ｎ个　ＰＬＬ合成器和高效功率放大器（输出　功率可调）组成的射频发射器。　网址：Ｗ＇ＷＷ．ｉｎｆｉｎｅｏｎ．ｃｏｍ／ＰＭＡ　ＡＤＩ为下一代无线应用提供　直接变频接收机解决方案　

ＡＤＩ最新推出正交解调器与双　通道增益调整放大器——ＡＤＬ５３８０和　ＡＤ８３６６，用于下一代蜂窝３Ｇ／４Ｇ以及宽　带无线８０２．１６应用中的直接变频接收机，　扩展了射频（ＲＦ）产品系列。ＡＤＬ５３８０　■　墨　维普资讯 http://www.cqvip.com ＣＥＭ　Ｉ资讯快报ｌ　Ｎｅｗｓ＆Ｐｒｏｄｕｃｔｓ　Ｓｈｏｗ　解调器是业界首款能够工作在４Ｏ０　ＭＨｚ　～６　产品，在不同频率的无线电应　用中，设计人员采用相同的器件即可。　ＡＤ８３６６是业界首款双通道、数字增益调　整放大器（ＤＧＴＡ），专为实现低成本　的直接变频无线电接收机而设计。这两　款芯片的结合使用，能够使无线电设计　中的有源元件数量减少６０％，大幅节省　电路板空间及材料清单成本。　采用ＡＤＬ５３８０解调器，可以满　足多种蜂窝和宽带无线数据系统要　求，符合ＣＤＭＡ、Ｗ－ＣＤＭＡ、ＴＤ．　ＳＣＤＭＡ、ＰＨＳ、ＬＴＥ与ＷｉＭＡＸ标　准。由于工作频率范围和解调带宽较　宽，ＡＤＬ５３８０也是包括软件无线电在　内的国防与航空电子设备的理想解决　方案。ＡＤ８３６６已为信号增益控制与　精度而优化，提供０．２５ｄＢ精密微调步　进分辨率的自动增益控制（ＡＧＣ），　具有可调共模与直流失调校正特性，　简化直接变频接收机，并使得模数转　换器的驱动更轻松。　网址．、＾＾，、＾＾，．ａｎａｋｘｊ．ｃｏｒｎ／ｃｈｉｎａ　ｌＤＴ推出针对工控、医疗　成像和通信等应用的下一　代双口ＲＡＭ　

ＩＤＴ公司宣布，其不断扩大的多　［￣ＲＡＭ系列又添两个新型双ＨＲＡＭ器　件。从工业控制到医疗成像和通信，　新的９Ｍｂ和４Ｍｂ双端口器件可实现高达　８８　亚圆圃基础电子Ｉ　２００８．９　２００ＭＨｚ的性能，以满足苛刻的存储器　缓冲要求。这两款器件采用１．８Ｖ内核电　压，比现有解决方案的功耗更低。　双端口器件集成了存储器和控制　逻辑，可以通过独立端口实现对通用中　央存储器的同时存取。该ＩＤＴ解决方案　有助于客户通过解决芯片间连接问题，　增加带宽并降低设计复杂性，同时通过　使用经过验证的成熟器件，实现快速上　市。　新的９Ｍｂ　ＩＤＴ　７０Ｐ３５　１９和４Ｍｂ　７０Ｐ３５９９是高速２５６Ｋ／１　２８Ｋ　ｘ　３６位同　步双端口器件。两款器件可提供完　整的同步功能，有助于ＩＤＴ的客户优　化其设计，获得更高的性能和更低的　功耗。此外，这两款器件还有助于客　户同时存取单个存储器地址，而无需　外部器件。同步功能包括计数器、多　个独立的芯片使能和字节使能（ｂｙｔｅ　ｅｎａｂｌｅ）及同步中断。此外，控制寄　存器、数据和地址输入可实现最短的　设置和保持时间，以便使产品更快上　市。通过采用输入数据寄存器，这两　款双端口器件为具有单向或双向数据　流突发的应用进行了优化。一个由　ＣＥ０和ＣＥ１芯片使能引脚控制的自动　掉电特性，可允许每个端口的片上电　路进入一种非常低待机功耗的模式。　

理　

网址：ｗｗｗ．『ＤＴ．ｃｏｒｎ　研诺２４Ｖ、高电流降压转换　器集成了低压降（ＬＤｏ）　稳压器　研诺逻辑科技有限公司宣布推　出全新系列高压、高电流、异步降　压转换器，该系列转换器可从２４Ｖ电　源提供高效电流转换。该系列新器　件采用研诺专有的高压Ｍｏｄｕｌａｒ　ＢＣＤ　工艺，通过集成１个带有低噪音低　压降稳压器的降压转换器，为无线　ＬＡＮ、ＤＳＬ和电缆调制解调器以及　机顶盒设计降低成本。　ＡＡＴｌ１８９降压转换器的运行输入　电压在６．０Ｖ到２４Ｖ之间，专为采用１个　低成本ＡＣ／ＤＣ适配器的消费电子设备　设计。ＡＡＴｌｌ８９可提供高达２．５Ａ的输　出电流，４９０　ｋＨｚ的开关频率允许设计　师采用更小的滤波元件并使解决方案　总体尺寸较小。使用电压模式控制有　助于优化整个负载范围内的性能。　ＡＡＴ２６８７￣［１ＡＡＴ２６８９将１个高压　降压转换器与１个低输入电压ＬＤＯ稳　压器结合于一体。两个器件的降压　转换器运行的输入电压在６Ｖ到２４Ｖ之　间，提供的输出电压范围在１．５Ｖ到　５．５Ｖ之间。ＡＡＴ２６８９的降压转换器　可提供高达２．５Ａ电流，ＡＡＴ２６８７的　降压转换器支持高达４．５Ａ的电流。　与ＡＡＴ１１８９相同，这两款器件采用高　频开关使使用更小外部滤波元件成　为现实。　网址：ＷＷＷ．ａｎａｊ０ｇ　ｃｔｅｃｈ．ｃｏｒｎ　Ｉ　ｎｔｅｒｓｉｌ推出低功耗的电压监　控器　■　一　维普资讯 http://www.cqvip.com

合集下载

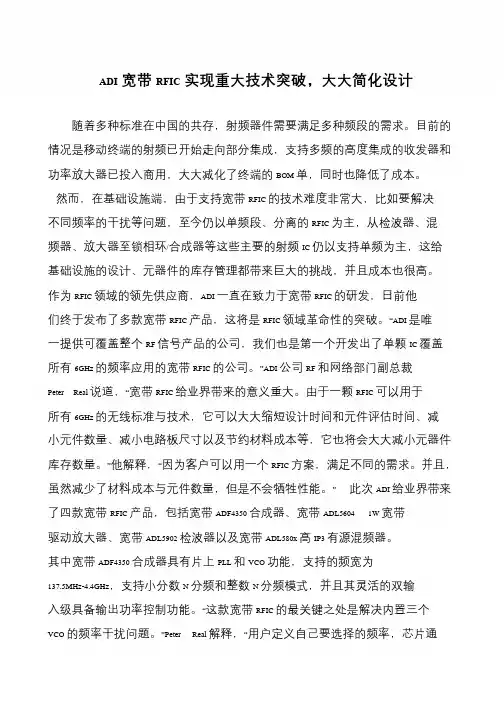

ADI宽带RFIC实现重大技术突破,大大简化设计

ADI宽带RFIC实现重大技术突破,大大简化设计

ADI 宽带 RFIC 实现重大技术突破，大大简化设计

随着多种标准在中国的共存，射频器件需要满足多种频段的需求。目前的

情况是移动终端的射频已开始走向部分集成，支持多频的高度集成的收发器和

功率放大器已投入商用，大大减化了终端的 BOM 单，同时也降低了成本。

然而，在基础设施端，由于支持宽带 RFIC 的技术难度非常大，比如要解决

不同频率的干扰等问题，至今仍以单频段、分离的 RFIC 为主，从检波器、混

频器、放大器至锁相环/合成器等这些主要的射频 IC 仍以支持单频为主，这给

基础设施的设计、元器件的库存管理都带来巨大的挑战，并且成本也很高。

作为 RFIC 领域的领先供应商，ADI 一直在致力于宽带 RFIC 的研发，日前他

们终于发布了多款宽带 RFIC 产品，这将是 RFIC 领域革命性的突破。“ADI 是唯

一提供可覆盖整个 RF 信号产品的公司，我们也是第一个开发出了单颗 IC 覆盖

所有 6GHz 的频率应用的宽带 RFIC 的公司。”ADI 公司 RF 和网络部门副总裁

Peter Real 说道，“宽带 RFIC 给业界带来的意义重大。由于一颗 RFIC 可以用于

所有 6GHz 的无线标准与技术，它可以大大缩短设计时间和元件评估时间、减

小元件数量、减小电路板尺寸以及节约材料成本等，它也将会大大减小元器件

库存数量。”他解释，“因为客户可以用一个 RFIC 方案，满足不同的需求。并且，

虽然减少了材料成本与元件数量，但是不会牺牲性能。” 此次 ADI 给业界带来

了四款宽带 RFIC 产品，包括宽带 ADF4350 合成器、宽带 ADL5604 1W 宽带

驱动放大器、宽带 ADL5902 检波器以及宽带 ADL580x 高 IP3 有源混频器。

其中宽带 ADF4350 合成器具有片上 PLL 和 VCO 功能，支持的频宽为

137.5MHz-4.4GHz，支持小分数 N 分频和整数 N 分频模式，并且其灵活的双输

ADI推出的 ADF4158 PLL

ADI推出的 ADF4158 PLL

ADI 推出的 ADF4158 PLL

ADI 推出的 ADF4158 PLL 合成器

ADI 最新推出的 ADF4158 PLL 合成器，可灵活 、高性价比地实现

FMCW (频率调制连续波)雷达系统。FMCW 雷达系统广泛应用于汽车、航

空、军事、工业和通信领域，可测量外部目标的相对距离和速度。与传统的

脉冲雷达方法相比，FMCW 雷达系统能以低得多的功耗水平提供检测和测距

功能，因而具有显着的成本优势。

FMCW 雷达系统要求非常高的射频性能，而目前高度依赖 VCO(压

控振荡器)线性度的方法非常复杂，缺少灵活性，而且成本高，因此存在很多

设计挑战。作为业界领先的 PLL 合成器系列的最新成员，ADF4158 是一个

特性丰富的 6.1GHz 可编程器件，只需经过简单配置即可满足各个 FMCW

雷达系统设计工程师的需要。使用 ADF4158 实现的 FMCW 雷达系统具有

完全独立于 VCO 线性度的高度线性的斜坡特性，因而能提高雷达分辨率、

降低成本以及与系统校准有关的复杂性。另外，ADF4158 基于可靠的

BiCMOS 工艺技术，实现成本只有同类器件的三分之一。

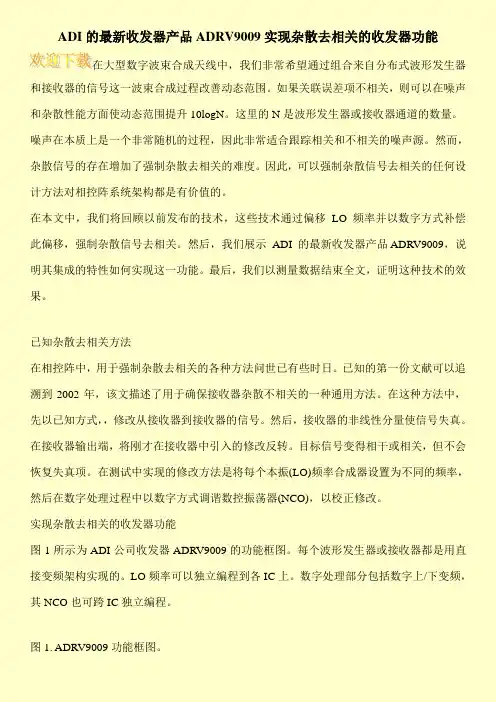

ADI的最新收发器产品ADRV9009实现杂散去相关的收发器功能

ADI的最新收发器产品ADRV9009实现杂散去相关的收发器功能

ADI的最新收发器产品ADRV9009实现杂散去相关的收发器功能

在大型数字波束合成天线中，我们非常希望通过组合来自分布式波形发生器和接收器的信号这一波束合成过程改善动态范围。如果关联误差项不相关，则可以在噪声和杂散性能方面使动态范围提升10logN。这里的N是波形发生器或接收器通道的数量。

噪声在本质上是一个非常随机的过程，因此非常适合跟踪相关和不相关的噪声源。然而，杂散信号的存在增加了强制杂散去相关的难度。因此，可以强制杂散信号去相关的任何设计方法对相控阵系统架构都是有价值的。

在本文中，我们将回顾以前发布的技术，这些技术通过偏移 LO 频率并以数字方式补偿此偏移，强制杂散信号去相关。然后，我们展示 ADI 的最新收发器产品 ADRV9009，说明其集成的特性如何实现这一功能。最后，我们以测量数据结束全文，证明这种技术的效果。

已知杂散去相关方法

在相控阵中，用于强制杂散去相关的各种方法问世已有些时日。已知的第一份文献可以追溯到2002年，该文描述了用于确保接收器杂散不相关的一种通用方法。在这种方法中，先以已知方式，，修改从接收器到接收器的信号。然后，接收器的非线性分量使信号失真。在接收器输出端，将刚才在接收器中引入的修改反转。目标信号变得相干或相关，但不会恢复失真项。在测试中实现的修改方法是将每个本振(LO)频率合成器设置为不同的频率，然后在数字处理过程中以数字方式调谐数控振荡器(NCO)，以校正修改。

实现杂散去相关的收发器功能

图1所示为ADI公司收发器ADRV9009的功能框图。每个波形发生器或接收器都是用直接变频架构实现的。LO频率可以独立编程到各IC上。数字处理部分包括数字上/下变频，其NCO也可跨IC独立编程。

图1. ADRV9009功能框图。

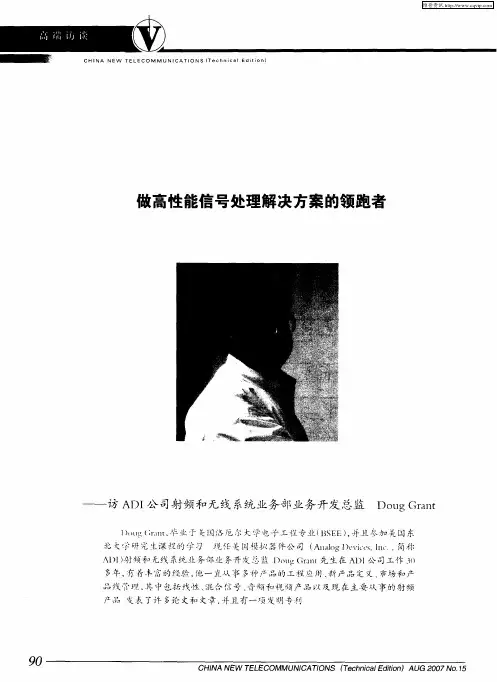

做高性能信号处理解决方案的领跑者——访ADI公司射频和无线系统业务部业务开发总监 Doug Grant
