液晶显示器高压板的维修
一、液晶显示器的工作原理。
液晶显示器的工作原理：液晶是一种介于固体和液体之间的特殊物质，它是一种有机化合物，常态下呈液态，但是它的分子排列却和固体晶体一样非常规则，因此取名液晶，它的另一个特殊性质在于，如果给液晶施加一个电场，会改变它的分子排列，这时如果给它配合偏振光片，它就具有阴止光线通过的作用（在不施加电场时，光线可以顺利透过），如果再配合彩色滤光片，改变加给液晶电压大小，就能改变某一颜色透光量的多少，也可以形象地说改变液晶两端的电压就能改变它的透光度（但实际中这必须和偏光板配合）。
液晶显示器的组成及工作原理：从液晶显示器的结构来说，无论是笔记本屏还是桌面液晶显示器，采用的液晶显示器屏全是由不同部分组成的分层结构。液晶显示器由两块板构成，厚约1mm，其间由包含有液晶材料的5um均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏下边都设有作为光源的灯管，而在液晶显示器屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成，可以发射光线，其作用主要是提供均匀的背光源。
背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。
液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小光阀。在液晶材料周边是控制电路部分和驱动电路部分。当液晶显示器中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。
对于液晶显示器来说，亮度往往和背光板光源有光。背板光源越亮，整个液晶显示器的亮度也会随之提高。而在早期的液晶显示器中，因为只使用两个冷光源灯管，往往会造成亮度不均匀现象，同时明亮度也不尽人如意。到后来使用四个冷光源灯管的推出，才有很大的的改善。
逆变电源基本原理
逆变电源是一种将电压转化为不同频率、不同电压或不同波形的电源设备。其基本原理是通过采取逆变器的技术手段，将直流电源转换为交流电源。
逆变电源的工作原理主要包括以下几个方面：
1.整流：首先将交流电源通过整流电路转换为直流电源。整流电路通常由整流桥组成，整流桥将交流电压的正负半周分别经过二极管整流，然后通过电感滤波电路平滑输出。
2.滤波：经过整流的直流电压仍然存在一定的脉动，需要通过滤波电路进行平滑。滤波电路一般由电容和电感组成，电容负责对电压进行平滑，电感则负责对电流进行过滤。
3.逆变：经过滤波的直流电压通过逆变器电路进行逆变转换为交流电压。逆变器电路主要由开关管和控制电路组成。开关管将直流电压进行开关操作，通过控制开关管的开关时间和频率，产生高频脉宽调制电压信号。接下来，通过高频变压器将高频脉宽调制电压信号转换为需要的交流电压。
4.输出：通过输出变压器将逆变器电路产生的交流电压进行变压操作，得到需要的输出电压。同时，通过输出滤波电路对输出电压的波形进行进一步的滤波平滑，减小输出电压的脉动。
逆变电源的控制电路通常由微控制器或专用的控制芯片实现。控制电路通过对开关管的控制，调整开关操作的频率和占空比，从而实现对输出电压的调节。 逆变电源广泛应用于各个领域，如UPS电源、太阳能逆变器、电动汽车充电器等。其中，太阳能逆变器是逆变电源应用的一个重要领域。逆变电源通过将太阳能光伏电池板产生的直流电转换为交流电，能够满足家庭、工业等电力需求。此外，逆变电源还可以实现电动汽车的充电功能，将家庭用电网交流电转化为适合电动汽车充电的直流电。
总而言之，逆变电源是一种将直流电源转换为交流电源的装置。通过整流、滤波、逆变和输出等步骤，逆变电源能够将直流电转换为交流电，并通过控制电路调节输出电压、频率和波形。逆变电源在太阳能逆变器、UPS电源等领域应用广泛。
INVERTER工作原理讲解
Inverter是一种用于将直流电转换为交流电的电子设备。它在许多应用中都起着重要的作用，例如太阳能发电系统、电动汽车充电器和UPS（不间断电源）等。本文将详细介绍Inverter的工作原理及其相关概念。
一、Inverter的基本原理
Inverter的基本原理是将直流电源转换为交流电源。它通过使用电子开关器件（如晶体管或MOSFET）来控制直流电源的电流和电压，从而产生一个与输入电源频率相同但幅值和相位可调的交流电源。
二、Inverter的工作过程
1. 输入电源转换：Inverter首先将输入的直流电源转换为高频交流电源。这一步通常由一个稳压器和一个高频变压器组成。稳压器将输入电源的电压稳定在一个固定的值，而高频变压器则将稳定的直流电转换为高频交流电。
2. 逆变：在逆变阶段，高频交流电通过电子开关器件（如晶体管）进行控制。这些开关器件按照特定的频率和占空比打开和关闭，从而控制输出电流和电压的幅值和相位。
3. 输出滤波：逆变器的输出是一个包含多个频率的方波信号。为了获得一个干净的正弦波输出，需要对这个方波进行滤波。滤波电路通常由电容器和电感器组成，可以将方波信号转换为平滑的正弦波信号。
4. 控制和保护：Inverter通常配备有控制和保护电路，以确保其正常运行并保护其内部电子元件。控制电路可以根据需要调整输出电流和电压的频率和相位，以适应不同的应用需求。保护电路可以监测电流、电压和温度等参数，并在异常情况下切断电源，以防止设备损坏。
三、Inverter的应用 1. 太阳能发电系统：太阳能发电系统中的光伏板将太阳能转换为直流电，而Inverter将直流电转换为交流电，以供家庭和工业用电。
2. 电动汽车充电器：电动汽车通常使用直流电池作为能源，而充电器需要将交流电转换为直流电以充电电池。Inverter在充电器中起着关键作用。
3. UPS（不间断电源）：UPS系统用于提供电网停电时的备用电源。当电网供电中断时，Inverter会自动切换并将直流电源转换为交流电源，以保持设备的正常运行。
第一章 LCD显示器架构
一． LCD构成
LCD主要由以下几个部分构成：
1、主板：用于外部RGB信号的输入处理，并控制PANEL工作。
2、 Adapter电源适配器：用于将90～240V的交流电压转变为12V
的直流电源供给显示器工作。
3、 Inverter逆变器：用于将主板或Adapter输出的12V的直流电压
转变为PANEL需要的高频的1500～1800V的高压交流电，用
于点亮PANEL的背光灯。
4、 PANEL部分：该部分为液晶显示用模块，它是液晶显示器的核
心部件，其包含液晶板和驱动电路。
二． LCD整机框图

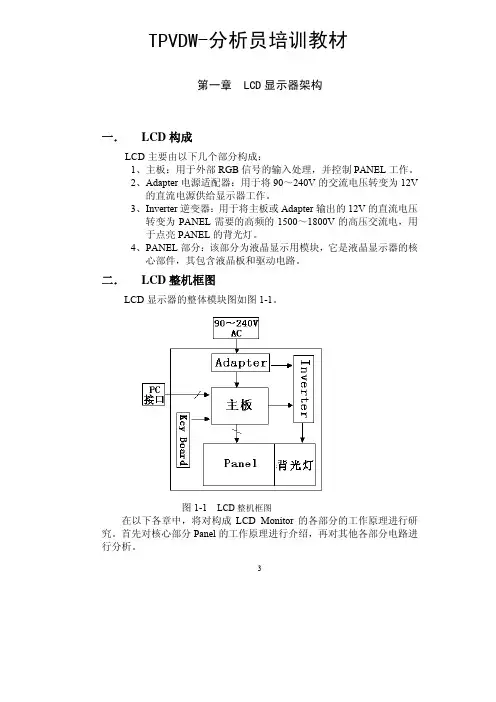

LCD显示器的整体模块图如图1-1。
图1-1 LCD整机框图 在以下各章中，将对构成LCD Monitor的各部分的工作原理进行研
究。首先对核心部分Panel的工作原理进行介绍，再对其他各部分电路进
行分析。
3 TPVDW-分析员培训教材
第二章 PANEL部分工作原理
Panel部分即是液晶显示模块LCM，它是整个液晶显示器的核心部分。
它是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结
构件配在一起的一体化组件。本章将对液晶显示的基本原理，液晶的驱动
以及液晶模块的构成进行简要的介绍。
第一节 什么是液晶（Liquid Crystal）
液晶显示器是以液晶为基本材料的组件，由于液晶是介于固态和液态
之间，不但具有固态晶体光学特性，又具有液态流动特性，所以液晶可以
说是处于一个中间相的物质。而要了解液晶的所产生的光电效应，我们必
须先来解释液晶的物理特性，包括它的黏性（visco-sity）与弹性
（elasticity）和其极化性（polarizalility）。液晶的黏性和弹性从流
体力学的观点来看，可说是一个具有排列性质的液体，依照作用力量的不
同方向，会有不同的效果。就好像是将一簇细短木棍扔进流动的河水中，
短木棍随着河水流着，起初显得凌乱，过了一会儿，所有短木棍的长轴都
