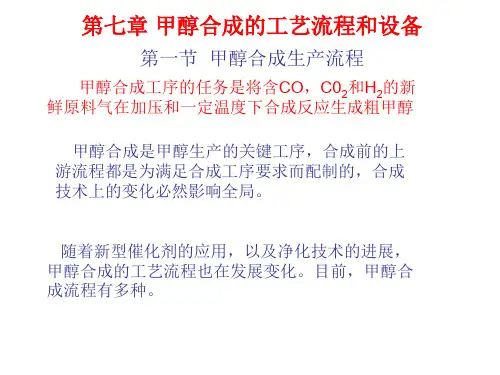

甲醇合成的工艺流程和设备

甲醇合成的工艺与方法　王新嘉　七台河宝泰隆甲醇有限公司黑龙江七台河１５４６００　【摘　要】甲醇的合成必须采取相应措施移走反应热　甲醇的分离　采用冷凝分离法，它是运用甲醇在高压下可能被冷凝的原理进行分离。高　压下与液相甲醇呈平衡的气相甲醇含量随着温度降低、压力增高而下降。使　气体循环，一定要设置循环机以克服在合成回路中的阻力。气体在合成系　统内循环，是靠循环压缩机进行的，系统中气体的流速较大，气相法在设备　管道出现较大的压力降，从循环压缩机得已补偿。按照操作压力的不同划　分为高压法中压法和低压法生产。液相法主要分为浆态床方法和滴流床方　法。　【关键词ｌ甲醇；合成；工艺；方法　在当今化工上都采用一氧化碳、二氧化碳加压催化氢化法合成甲　醇。一般流程主要是原料气生产、净化、甲醇合成、精馏等程序　图１为　煤制甲醇一般工艺路线图。　图１煤制甲醇典型工艺路线图　甲醇的合成通常甲醇合成塔内进行。这是可逆放热反应，为使反应　过程适合最佳温度，实现较高产量，因此，必须采取相应措施移走反应　热。甲醇的分离采用冷凝分离法，它是运用甲醇在高压下可能被冷凝的　原理进行分离。高压下与液相甲醇呈平衡的气相甲醇含量随着温度降　低、压力增高而下降。使气体循环，一定要设置循环机以克服在合成回　路中的阻力。气体在合成系统内循环，是靠循环压缩机进行的，因此，系　统中气体的流速较大，气相法在设备管道出现较大的压力降，从循环压　缩机得已补偿。　１、气相法　甲醇合成属可逆强放热反应，受热力学和动力学控制。一般在单　程反应器中，ＣＯＮＣＯ，的单程转化率不能达￣１１００％。在反应器出口气　体中，甲醇含量只为４％左右，未反应的ＣＯ、ＣＯ，和Ｈ，要与甲醇分离，　再压缩到反应器中。为确保反应器出口气体中甲醇含量较高，通常采用　３０ＭＰａ以上的反应压力。按照操作压力的不同划分为高压法中压法和低　压法生产。　（１）高压合成法。这种方法是在压力为３０ＭＰａ、温度为３５０℃左右　时使用锌铬催化剂合成甲醇的工艺技术。其甲醇合成工艺流程是指压力　在２５－３２ＭＰａ条件下进行的甲醇合成反应。我国开发的２５－２７ＭＰａ压力　下在铜基催化剂上合成甲醇的技术，出Ｅｌ气体中的甲醇含量在　左右，　反应温度２３０－２９０￣２之间。　（２）低压甲醇合成方法。低压方法是在操作压力为５ＭＰａ，反应温　度在２３０－２７０Ｘ２的范围内，空速６０００—１００００ｈ－　，使用铜基低温高活性催　化剂生产甲醇的工艺。　①帝国化学公司（ＩＣＩ）低压甲醇合成工艺流程。ＩＣＩ冷激型甲醇合　成塔是ＩＣＩ公司研制的。它采用低压法合成甲醇，合成压力为５ＭＰａ，这是　甲醇生产工艺上的重要变革。此反应器适合大型化，方便安装和维修。　②Ｌｕｒｇｉ低压甲醇合成工艺流程。这种甲醇合成工艺是由德国　Ｌｕｒｇｉ公司开发，此流程采用管壳型反应器，催化剂装在管内，操作压力　５ＭＰａ，温度为２５０￣２。反应热由管间的沸腾水带走，并副产中压蒸汽。　③中压甲醇合成法。中压法是在以上方法的基础上开发的在　５—１０ＭＰａ压力下合成甲醇的方法，这种方法解决了高压法的压力过高　对设备、操作带来的问题，同时也解决了低压法生产甲醇生产设备体积　太大、生产能力较低、难以进行大型化生产的困惑，降低了建厂费用和　甲醇生产成本。中压法合成甲醇的工艺流程图见图２。　氆　赫　圉２　Ｌｕｒｇｉ低压法合成甲醇生产工艺流程图　１—废热锅炉。２一转化炉；３—冷却器；４一透平压缩机：５一合成塔；　６一分离器；７一闪蒸塔；８一粗馏塔；９—第一精馏塔：１Ｏ一第二精馏塔　２　液相法　（１）浆态床。这种工艺采用的催化剂为ＣｕＣｒＯ，／ＫＯＣＨ１或ＣｕＯ—　ＺｎＯ／Ａ１，Ｏ，以惰性液体有机物为反应介质，催化剂呈极细的粉末状分布　在有机溶剂中，反应器采用间歇式或连续式，或者把单个反应器或多个　反应器串联使用。　此工艺的特点是原料气中的Ｈ’／Ｃ０比能在较宽的范围内变化，ＣＯ，　和Ｈ　Ｏ对反应没有影响。它的缺点是反应温度高达２００＂Ｃ以上，反应压力　也很大，在５．０－６．０ＭＰａ之间。　（２）滴流床。滴流床反应器与固定床反应器的结构大致相同，由颗　粒较大的催化剂构成固定层，液体以液滴方式从上到下流动，气体也从　上到下流动，气体和液体在催化剂颗粒间分布。滴流床兼有浆态床和固　定床的优点，与固定床相象。催化剂装填量较大并没有磨蚀，床层中的　物料流动接近活塞流，没有返混现象，并具备浆态床高转化率、等温反　应的优点，适合低氢碳比的合成气。与同体积的浆态床对比，滴流床合　成甲醇的产率可以增加一倍。　参考文献　【１］阳丽芝，陈志伟．三聚氰胺检测技术研究进展．生命科学仪　器，２００９年　［２】李英伟，陈丽，张富．中小型焦炉气制甲醇合成工艺选择介绍．山　东化工，２０１　０年　［５１刘旭．低压甲醇生产工艺技术．河北能源职业技术学院学　报，２０１２年　

合成气制甲醇aspen工艺流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor.

I hope that after you download them,they can help yousolve

practical problems. The document can be customized andmodified

after downloading,please adjust and use it according toactual needs,

thank you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want

to know different data formats andwriting methods,please pay

attention!

Aspen软件在合成气制甲醇工艺流程中的应用

甲醇工艺流程简述

甲醇是一种无色、挥发性较强的液体化合物，也是常见的有机化学品之一、甲醇的制备工艺流程通常分为合成气制甲醇和天然气制甲醇两种。下面将对这两种制备工艺流程进行详细的描述。

一、合成气制甲醇工艺流程

合成气制甲醇工艺是将天然气（或石油）转化成合成气，然后通过催化反应将合成气转化成甲醇的一种工艺。合成气主要由一氧化碳和氢气组成，生成甲醇的反应是以一氧化碳为起始物质，经过一系列的反应途径得到甲醇。

1.准备原料：当用天然气作为原料时，首先需要通过净化处理去除其中的杂质，然后将天然气和蒸汽混合，在蒸汽重整反应器中进行催化重整反应，产生合成气。

2.合成气的催化：将合成气送入低压合成气转化反应器，在催化剂的催化下，一氧化碳和氢气发生醇合反应，生成甲醇。

3.分离和纯化：甲醇在反应混合物中以蒸汽的形式存在，需要通过冷凝和分离装置将甲醇与其他组分分离开来。可以采用常压或低压蒸馏进行分离和纯化。

4.精制和储存：通过精制过程，去除甲醇中的杂质并调节甲醇的含量和纯度，然后将精制后的甲醇储存起来，以备后续使用或销售。

二、天然气制甲醇工艺流程

天然气制甲醇工艺是以天然气为原料进行甲醇合成的工艺。相对于合成气制甲醇，天然气制甲醇工艺更简化，生产成本更低。 1.原料处理：天然气在经过净化处理后，去除其中的硫化物、水、杂质等物质，以减少对催化剂的毒性影响。

2.反应装置：将处理好的天然气与水蒸气混合，进入反应装置，进行催化转化反应。通常采用气相催化反应器和流化床反应器。

3.催化反应：在反应装置中，天然气与水蒸气经过区域催化剂层，发生反应生成合成气，然后经过醇化层的催化作用，生成甲醇。

4.分离和纯化：通过分离和纯化设备将反应混合物中的甲醇与其他组分进行分离纯化。一般采用压力和温度以及蒸馏等方法进行分离。

5.精制与储存：将精制后的甲醇进行附加处理，去除其中的杂质和溶解的气体，提高甲醇的纯度。然后将精制后的甲醇储存在储罐中，供以后使用或销售。

甲醇合成工艺过程及优化分析

甲醇在化工产业中运用领域较广泛，其重要性可想而知。要使甲醇的合成品质以及其最终的合成产量满足当代化工产业的要求，优化甲醛合成相关工艺流程操作控制已经成为一种必要性任务。在具体的优化过程中，做到全面考虑，才能真正做到提高甲醇合成的生产效率，降低生产成本，进而促进我国在化工产业的发展。

标签：甲醇合成;工艺过程;优化分析

1甲醇合成工艺过程分析

要做到整体上提升化工产业中甲醇合成的效率，仅仅提高技术上的水平还是不够的，还需要整体分析甲醇合成流程并对其进行操作控制进行优化。

1.1 甲醇合成的反应机理

甲醇合成反应是在催化剂作用下进行的复杂的可逆反应，由一氧化碳加氢合成甲醇CO+2H2=CH3OH（气），该反应为放热反应，从化学平衡原理分析在同一温度下，压力越大KN值越大，即甲醇平衡产率越高。在同一压力下，温度越高KN值越小。所以，低温高压对甲醇合成有利。参与的催化剂一般是锌铬催化剂或者铜基催化剂，但无论是哪一个催化剂，其多相催化过程的机理都是包括扩散、吸附、表面反应、解析、扩散五个过程，即气体自气相扩散到催化剂的界面，各种气体在催化剂的活性表面进行化学吸附，吸附的反应物在活性表面上进行反应，反应产物脱附，反应产物气体自催化剂界面扩散到气相中去。

1.2 甲醇合成的流程

合成气制备甲醇是我国比较常见的一种制备方式，但是合成气制备甲醇的整套工艺是非常复杂的，一整套流程下来耗时较长，实际生产过程中，选用的净化方式、以及原料的不同，相应的甲醇合成的流程也是不一样的，主要包括合成原料气、净化处理、压缩处理、合成处理、精馏粗甲醇等几个部分。

（1）合成原料气。合成甲醇，首先是制备原料氢和碳的氧化物。其主要由石油、煤炭、天然气等，用蒸汽转化或部分氧化加以转化，使其生成主要含氢、一氧化碳、二氧化碳的混合气体。甲醇合成气要求（H2-CO2）/（CO+CO2）=2.1左右。（2）甲醇的合成。根据不同的催化剂，在不同的压力下，温度为240～270℃或360～400℃，通过催化剂进行合成反应，生成甲醇。由于受催化剂选择性的限制，生成甲醇的同时，还有许多副反应伴随发生，所以得到的产品是以甲醇为主和水以及多种有机杂质混合的溶液，即粗甲醇。（3）净化处理。粗甲醇净化包括物理净化和化学净化，化学净化主要是用碱破坏在精馏过程中难以分离的杂质，并调节pH值，而物理净化则是简单的过滤除杂。（4）精馏粗甲醇。精馏主要是脱除易挥发组分如二甲醚，以及难挥发的乙醇、高碳醇和水。
