UWB精确定位系统解决方案UWB精确定位系统是一种基于超宽带(Ultra-Wideband)技术的定位系统,可以实现高精度的定位和跟踪。
在UWB精确定位系统中,通过发送和接收极短而带宽很大的脉冲信号,利用近场传感器进行信号捕获和处理,从而实现对目标位置的精确定位。
1.脉冲发射器和接收器:脉冲发射器用于发送超短脉冲信号,而脉冲接收器则用于接收和处理收到的信号。
这些设备需要具备高带宽和低时延的特点,以满足高精度定位的需求。
2.多天线系统:为了实现精确定位,UWB系统通常采用多天线系统。
通过使用多个接收天线,可以实现信号的多径传播和多普勒效应的检测,从而提高定位精度。
3. 信号处理算法:UWB精确定位系统依赖于复杂的信号处理算法来提取脉冲信号的到达时间差(Time Difference of Arrival,简称TDOA)和多普勒效应等信息。
这些算法需要考虑信号传播路径的多样性、噪声的影响以及时延的测量等问题,以实现高精度的定位。
4.定位引擎:定位引擎是UWB精确定位系统的核心组件,用于根据接收到的信号和信号处理算法的结果计算目标的位置。
定位引擎需要具备高性能的处理能力和实时性,以满足对于高精度定位的要求。
5.定位参考点:为了实现精确的定位,UWB精确定位系统通常需要在环境中设置一些定位参考点。
这些参考点可以通过精确测量其位置坐标,并与定位引擎进行校准,从而提高整个系统的定位精度。
UWB精确定位系统可以应用于多个领域,包括室内定位、车辆定位、物体跟踪和安防监控等。
在室内定位领域,UWB精确定位系统可以利用多径传播的特点,实现对复杂环境中目标位置的高精度定位,例如用于室内导航、人员追踪和无线电子支付等应用。
在车辆定位领域,UWB精确定位系统可以实现对车辆位置的高精度定位和跟踪,可应用于自动驾驶和交通管理等领域。
在物体跟踪和安防监控领域,UWB精确定位系统可以实现对于物体位置的高精度测量和实时跟踪,可用于刑侦破案、救援搜寻和工业监控等应用。

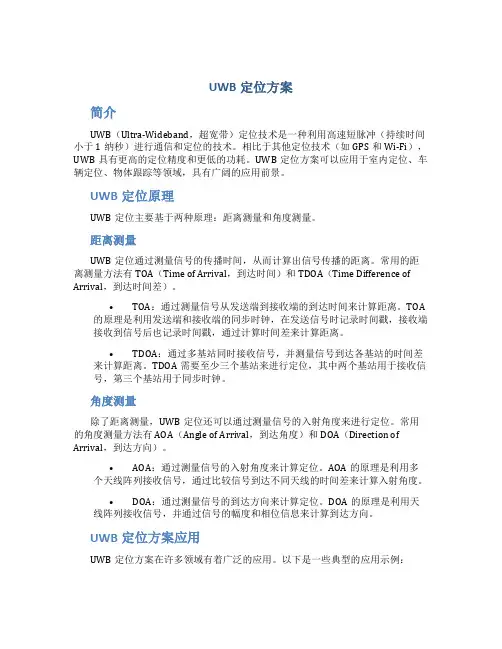

UWB定位方案简介UWB(Ultra-Wideband,超宽带)定位技术是一种利用高速短脉冲(持续时间小于1纳秒)进行通信和定位的技术。
相比于其他定位技术(如GPS和Wi-Fi),UWB具有更高的定位精度和更低的功耗。
UWB定位方案可以应用于室内定位、车辆定位、物体跟踪等领域,具有广阔的应用前景。
UWB定位原理UWB定位主要基于两种原理:距离测量和角度测量。
距离测量UWB定位通过测量信号的传播时间,从而计算出信号传播的距离。
常用的距离测量方法有TOA(Time of Arrival,到达时间)和TDOA(Time Difference of Arrival,到达时间差)。
•TOA:通过测量信号从发送端到接收端的到达时间来计算距离。
TOA 的原理是利用发送端和接收端的同步时钟,在发送信号时记录时间戳,接收端接收到信号后也记录时间戳,通过计算时间差来计算距离。
•TDOA:通过多基站同时接收信号,并测量信号到达各基站的时间差来计算距离。
TDOA需要至少三个基站来进行定位,其中两个基站用于接收信号,第三个基站用于同步时钟。
角度测量除了距离测量,UWB定位还可以通过测量信号的入射角度来进行定位。
常用的角度测量方法有AOA(Angle of Arrival,到达角度)和DOA(Direction of Arrival,到达方向)。
•AOA:通过测量信号的入射角度来计算定位。
AOA的原理是利用多个天线阵列接收信号,通过比较信号到达不同天线的时间差来计算入射角度。
•DOA:通过测量信号的到达方向来计算定位。
DOA的原理是利用天线阵列接收信号,并通过信号的幅度和相位信息来计算到达方向。
UWB定位方案应用UWB定位方案在许多领域有着广泛的应用。
以下是一些典型的应用示例:室内定位UWB定位方案可以用于室内定位,通过在室内布设若干基站和标签设备,可以实现对人员和物体的精确定位。
室内定位可以应用于智能楼宇、仓储管理、人员安全等场景。

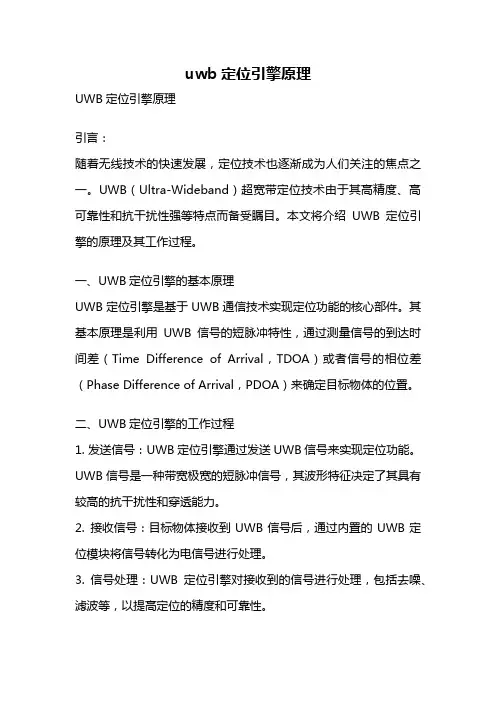

uwb定位引擎原理UWB定位引擎原理引言:随着无线技术的快速发展,定位技术也逐渐成为人们关注的焦点之一。
UWB(Ultra-Wideband)超宽带定位技术由于其高精度、高可靠性和抗干扰性强等特点而备受瞩目。
本文将介绍UWB定位引擎的原理及其工作过程。
一、UWB定位引擎的基本原理UWB定位引擎是基于UWB通信技术实现定位功能的核心部件。
其基本原理是利用UWB信号的短脉冲特性,通过测量信号的到达时间差(Time Difference of Arrival,TDOA)或者信号的相位差(Phase Difference of Arrival,PDOA)来确定目标物体的位置。
二、UWB定位引擎的工作过程1. 发送信号:UWB定位引擎通过发送UWB信号来实现定位功能。
UWB信号是一种带宽极宽的短脉冲信号,其波形特征决定了其具有较高的抗干扰性和穿透能力。
2. 接收信号:目标物体接收到UWB信号后,通过内置的UWB定位模块将信号转化为电信号进行处理。
3. 信号处理:UWB定位引擎对接收到的信号进行处理,包括去噪、滤波等,以提高定位的精度和可靠性。
4. 位置计算:根据接收到的UWB信号和发射源的位置信息,UWB 定位引擎利用TDOA或者PDOA算法来计算目标物体的位置。
TDOA算法通过测量信号到达各个接收器的时间差来计算位置;PDOA算法则通过测量信号到达各个接收器的相位差来计算位置。
5. 位置输出:UWB定位引擎将计算得到的目标物体的位置信息输出给上层应用程序,以供用户进行定位导航、跟踪等操作。
三、UWB定位引擎的优势1. 高精度:UWB定位引擎可以实现亚厘米级的位置精度,满足高精度定位的需求。
2. 高可靠性:UWB信号的抗干扰性强,可以在复杂的多径环境下实现可靠的定位。
3. 多目标定位:UWB定位引擎可以同时实现对多个目标物体的定位,满足多目标定位的需求。
4. 低功耗:UWB定位引擎采用低功耗的UWB通信模块,能够满足对电池寿命要求较高的场景。

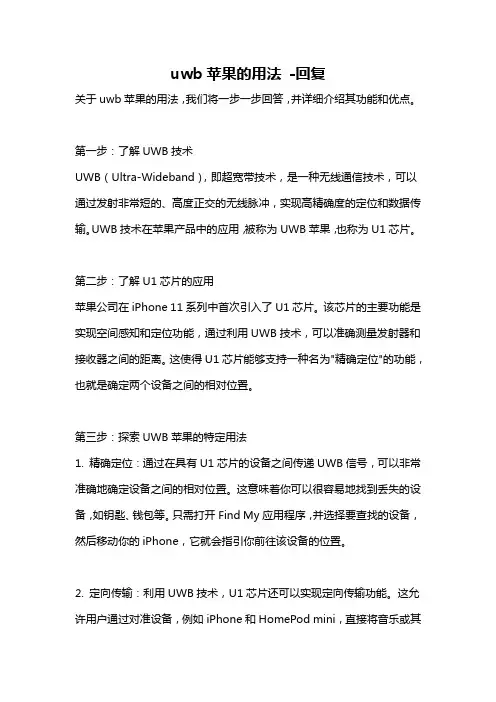

uwb苹果的用法-回复关于uwb苹果的用法,我们将一步一步回答,并详细介绍其功能和优点。
第一步:了解UWB技术UWB(Ultra-Wideband),即超宽带技术,是一种无线通信技术,可以通过发射非常短的、高度正交的无线脉冲,实现高精确度的定位和数据传输。
UWB技术在苹果产品中的应用,被称为UWB苹果,也称为U1芯片。
第二步:了解U1芯片的应用苹果公司在iPhone 11系列中首次引入了U1芯片。
该芯片的主要功能是实现空间感知和定位功能,通过利用UWB技术,可以准确测量发射器和接收器之间的距离。
这使得U1芯片能够支持一种名为"精确定位"的功能,也就是确定两个设备之间的相对位置。
第三步:探索UWB苹果的特定用法1. 精确定位:通过在具有U1芯片的设备之间传递UWB信号,可以非常准确地确定设备之间的相对位置。
这意味着你可以很容易地找到丢失的设备,如钥匙、钱包等。
只需打开Find My应用程序,并选择要查找的设备,然后移动你的iPhone,它就会指引你前往该设备的位置。
2. 定向传输:利用UWB技术,U1芯片还可以实现定向传输功能。
这允许用户通过对准设备,例如iPhone和HomePod mini,直接将音乐或其他媒体传输到特定设备,而无需进行任何其他设置。
3. 车辆解锁:通过与车载UWB接收器配对,你可以使用iPhone来解锁你的汽车,无需使用传统的钥匙或Fob遥控器。
这项功能只需在iPhone 上点击一下,就可以自动解锁汽车的门禁系统。
4. 支付和安全:UWB苹果还可以增强Apple Pay的安全性。
当你使用Apple Pay进行支付时,U1芯片可以确保只有接近的设备才能读取你的支付信息,提供更高的安全性和防护。
5. AR体验:利用UWB技术和U1芯片,苹果推出了一项名为"Space AR"的增强现实体验。
通过使用iPhone的相机和UWB技术,用户可以在物理空间中加入虚拟对象并进行互动,创造出更加逼真和交互性强的AR体验。
uwb 方案随着无线通信技术的不断发展,超宽带(Ultra-Wideband,简称UWB)技术作为一种新兴的无线通信方案,逐渐引起了人们的关注。
本文将介绍 UWB 方案的原理、应用和未来发展趋势。
一、原理UWB 技术是一种使用宽带传输信号的无线通信技术。
其原理是通过在时间域上传输短脉冲信号,利用超短脉冲信号的频率范围来传输数据。
这种传输方式使得 UWB 技术能够在宽带频谱上进行信号传输,从而提供更高的数据传输速率和更低的功耗。
二、应用1. 室内定位与导航:UWB 技术可以实现高精度的室内定位和导航功能,能够定位到厘米级别的精度,广泛应用于室内导航、仓储管理、智能家居等领域。
2. 车联网:UWB 技术可以用于实时监测车辆位置和行驶状态,实现车辆之间和车辆与道路基础设施之间的高精度通信和交互,提升交通安全性和智能化水平。
3. 物联网:UWB 技术可以实现物联网设备之间的快速、可靠的数据传输,支持大规模设备互联和高密度数据交换,为物联网应用提供了更好的通信基础。
4. 安防监控:UWB 信号可以穿透墙壁并准确定位人体、物体的位置,可以应用于安防监控系统,提供更准确的监控和报警功能。
5. 医疗健康:UWB 技术可以实现精准的生命体征监测和医疗设备之间的低功耗数据传输,应用于远程医疗、健康管理等领域,为人们提供更好的医疗保障。
三、未来发展趋势随着物联网和智能化的不断推进,UWB 技术将有更广泛的应用前景。
未来,UWB 技术有望实现更高的数据传输速率、更低的功耗和更高的精度要求,进一步提升其在各个领域的应用价值。
另外,UWB 技术的国际标准化工作正在进行中,各个厂商和组织正在积极推动 UWB 的标准化进程。
这将有助于推动 UWB 技术的快速发展和广泛应用。
总结:UWB 技术作为一种新兴的无线通信方案,具有广泛的应用前景。
通过在时间域上传输短脉冲信号,UWB 技术能够实现高速、低功耗的数据传输,适用于室内定位、车联网、物联网、安防监控、医疗健康等领域。

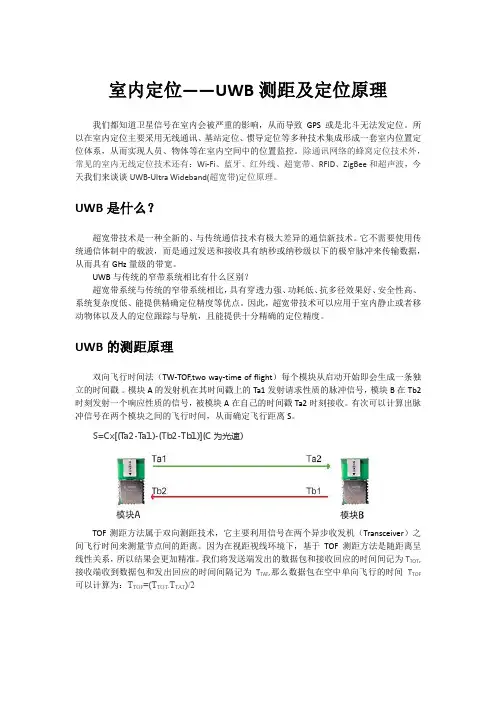

室内定位——UWB测距及定位原理我们都知道卫星信号在室内会被严重的影响,从而导致GPS或是北斗无法发定位。
所以在室内定位主要采用无线通讯、基站定位、惯导定位等多种技术集成形成一套室内位置定位体系,从而实现人员、物体等在室内空间中的位置监控。
除通讯网络的蜂窝定位技术外,常见的室内无线定位技术还有:Wi-Fi、蓝牙、红外线、超宽带、RFID、ZigBee和超声波,今天我们来谈谈UWB-Ultra Wideband(超宽带)定位原理。
UWB是什么?超宽带技术是一种全新的、与传统通信技术有极大差异的通信新技术。
它不需要使用传统通信体制中的载波,而是通过发送和接收具有纳秒或纳秒级以下的极窄脉冲来传输数据,从而具有GHz量级的带宽。
UWB与传统的窄带系统相比有什么区别?超宽带系统与传统的窄带系统相比,具有穿透力强、功耗低、抗多径效果好、安全性高、系统复杂度低、能提供精确定位精度等优点。
因此,超宽带技术可以应用于室内静止或者移动物体以及人的定位跟踪与导航,且能提供十分精确的定位精度。
UWB的测距原理双向飞行时间法(TW-TOF,two way-time of flight)每个模块从启动开始即会生成一条独立的时间戳。
模块A的发射机在其时间戳上的Ta1发射请求性质的脉冲信号,模块B在Tb2时刻发射一个响应性质的信号,被模块A在自己的时间戳Ta2时刻接收。
有次可以计算出脉冲信号在两个模块之间的飞行时间,从而确定飞行距离S。
S=Cx[(Ta2-Ta1)-(Tb2-Tb1)](C为光速)TOF测距方法属于双向测距技术,它主要利用信号在两个异步收发机(Transceiver)之间飞行时间来测量节点间的距离。
因为在视距视线环境下,基于TOF测距方法是随距离呈线性关系,所以结果会更加精准。
我们将发送端发出的数据包和接收回应的时间间记为T TOT,接收端收到数据包和发出回应的时间间隔记为T TAT,那么数据包在空中单向飞行的时间T TOF 可以计算为:T TOF=(T TOT-T TAT)/2然后根据TTOF与电磁波传播速度的成绩便可计算出两点间的距离D=CxT TOFTOF测距方法和两个关键侧约束:1、发送设备和接收设备必须始终同步2、接收设备提供信号的传输时间的长短为了实现始终同步,TOF测距方法采用了始终偏移量啦解决始终同步问题,单由于TOF 测距方法的时间以来与本地的远程几点,侧距精度容易受两端节点中的始终偏移量的影响。

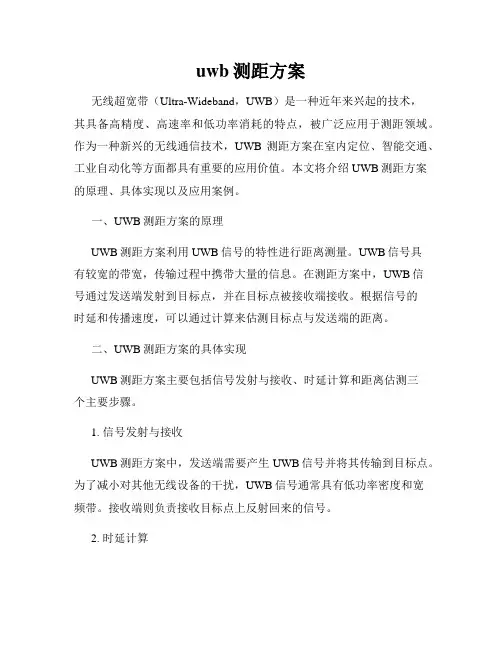

uwb测距方案无线超宽带(Ultra-Wideband,UWB)是一种近年来兴起的技术,其具备高精度、高速率和低功率消耗的特点,被广泛应用于测距领域。
作为一种新兴的无线通信技术,UWB测距方案在室内定位、智能交通、工业自动化等方面都具有重要的应用价值。
本文将介绍UWB测距方案的原理、具体实现以及应用案例。
一、UWB测距方案的原理UWB测距方案利用UWB信号的特性进行距离测量。
UWB信号具有较宽的带宽,传输过程中携带大量的信息。
在测距方案中,UWB信号通过发送端发射到目标点,并在目标点被接收端接收。
根据信号的时延和传播速度,可以通过计算来估测目标点与发送端的距离。
二、UWB测距方案的具体实现UWB测距方案主要包括信号发射与接收、时延计算和距离估测三个主要步骤。
1. 信号发射与接收UWB测距方案中,发送端需要产生UWB信号并将其传输到目标点。
为了减小对其他无线设备的干扰,UWB信号通常具有低功率密度和宽频带。
接收端则负责接收目标点上反射回来的信号。
2. 时延计算在接收到目标点返回的UWB信号后,需要对信号的时延进行精确计算。
通过记录信号发射和接收的时间戳,并考虑信号在空气中传播的速度,可以得到信号的时延。
3. 距离估测一旦得到信号的时延,就可以根据信号传播的速度来估算目标点与发送端之间的距离。
根据时延与速度之间的关系,可以使用数学模型进行距离估测。
三、UWB测距方案的应用案例UWB测距方案在多个领域中都有广泛的应用。
以下为几个常见的应用案例。
1. 室内定位UWB测距方案可以应用于室内定位系统中,实现对人员或物体在室内环境中的实时跟踪。
通过将UWB模块安装在室内环境中,并配合相关的定位算法,可以精准地定位目标点的位置信息。
2. 智能交通UWB测距方案可以应用于智能交通系统中,用于实现交通流量监测和交通拥堵状况分析。
通过将UWB传感器安装在交通设施上,可以实时测量车辆之间的距离并提供相应的交通信息。
3. 工业自动化UWB测距方案可应用于工业自动化领域中的机器人导航和物料定位等方面。
物联网常见的十种定位技术的优缺点随着物联网的快速发展,定位技术在各个领域得到了广泛应用。
本文将介绍物联网常见的十种定位技术,并分析它们各自的优缺点。
一、GPS定位技术GPS(全球定位系统)定位技术是当前物联网中使用最为广泛的一种技术。
其优点是精度高,普遍覆盖全球,可在任何天气条件下使用。
然而,其缺点是在室内或遮挡较多的环境下定位不准确,并且对电池消耗较大。
二、基站定位技术基站定位技术利用移动通信基站对物体进行定位。
优点是成本相对较低,可以实现较广泛的覆盖。
缺点是定位精度相对较低,特别是在城市高楼密集的区域。
三、Wi-Fi定位技术Wi-Fi定位技术通过Wi-Fi信号识别物体位置,具有较高的定位精度。
优点是室内定位效果好,并且Wi-Fi信号广泛覆盖。
但是,缺点是对设备功耗要求较高,且在室外定位精度相对较差。
四、蓝牙定位技术蓝牙定位技术利用蓝牙信号进行定位,适用于室内和局部范围的定位。
其优点是功耗低,定位精度较高,但是覆盖范围较窄,一般只能在相对小的区域内进行定位。
五、惯性导航定位技术惯性导航定位技术主要依靠加速度计、陀螺仪等传感器测量物体的位置和方向变化。
优点是可以实现高精度定位,并且不受环境影响。
但是,其缺点是随时间的推移会产生误差累积,导致定位不准确。
六、北斗定位技术北斗定位技术是中国自主研发的卫星导航系统。
优点是覆盖范围广,定位精度高,特别适用于中国境内。
然而,其缺点是在全球范围内的覆盖相对较差。
七、射频识别(RFID)定位技术RFID定位技术通过无线射频识别技术对物体进行定位。
优点是成本低,可实现对大量物体进行实时跟踪。
但是,其缺点是定位精度相对较低,尤其在复杂环境下容易受到干扰。
八、红外定位技术红外定位技术通过红外信号识别物体位置。
优点是室内定位精度高,并且受到干扰相对较少。
缺点是红外信号传播距离有限,无法实现长距离定位。
九、超宽带定位技术超宽带定位技术利用大带宽的无线电波进行定位。
其优点是定位精度高,可以实现厘米级、毫米级的准确定位。
超宽带技术发展及应用通信与信息专业朱洪利学号:2011522124 UWB技术是一种新型的无线通信技术。
它通过对具有很陡上升和下降时间的冲激脉冲进行直接调制,使信号具有GHz量级的带宽。
超宽带技术解决了困扰传统无线技术多年的有关传播方面的重大难题,它具有对信道衰落不敏感、发射信号功率谱密度低、低截获能力、系统复杂度低、能提供数厘米的定位精度等优点。
UWB技术最早出现在20世纪60年代时域电磁学的研究中,用于通过冲激响应完整地描述某一类微波网络的瞬时特性。
2002年美国联邦通信委员会(FCC)颁布了最新的UWB频谱规划,并规定只要一个信号在一10dB处的绝对带宽大于0.SGHz或部分带宽大于20%,并且满足FCC功率谱密度限制要求的信号,则这个信号就是超宽带信号。
这是目前学术界和企业界均较为认可的定义。
FCC还规定了UWB系统在非授权的频段3.1-10.6GHz之间的7.SGHz的带宽频率为UWB所使用的频率范围。
从载波方面看,传统的通信技术是把信号从基带调制到载波上,而UWB技术是通过对具有很陡上升和下降时间的冲击脉冲进行直接调制,从而具有G赫兹量级的带宽。
由计算信道容量的Shannon公式可知,信道的容量随带宽线性增加,随信噪比的降低呈对数减小。
这种关系说明,无线通信系统的容量可随所占带宽的增加、信噪比的降低而增加。
从频域来看,超宽带有别于传统的窄带和宽带,它的频带更宽。
窄带是指相对带宽(信号带宽与中心频率之比)小于1%,相对带宽在1%到25%之间的被称为宽带,相对带宽大于25%,而且中心频率大于sooMHz的被称为超宽带。
从时域上讲,超宽带系统有别于传统的通信系统。
一般的通信系统是通过发送射频载波进行信号调制,而UWB是利用起、落点的时域脉冲(几十ns)直接实现调制,超宽带的传输把调制信息过程放在一个非常宽的频带上进行,而且以这一过程中所持续的时间,来决定带宽所占据的频率范围。
由于UWB发射功率受限,进而限制了其传输距离。
uwb技术实施方案在实施UWB技术方案之前,首先需要了解UWB技术的基本原理和特点。
UWB技术是一种无线通信技术,其特点是具有宽带、低功率、高精度定位等优势。
在实际应用中,UWB技术可以用于室内定位、物联网、智能交通等领域。
本文将围绕UWB技术的实施方案展开讨论,以便读者对UWB技术实施有更清晰的认识。
一、UWB技术实施的基本原理。
UWB技术是一种基于超宽带脉冲的无线通信技术,其传输信号具有极短脉冲宽度和大带宽特点。
这种特殊的信号特性使得UWB技术在室内定位、通信传输、雷达探测等方面具有独特的优势。
在实施UWB技术方案时,需要充分理解其基本原理,包括UWB信号的产生、传输和接收等过程。
二、UWB技术实施的关键技术。
在UWB技术的实施过程中,需要重点关注以下几个关键技术:1. UWB信号的发生与调制技术,UWB信号的发生需要采用特殊的脉冲发生器和调制技术,以确保信号具有超宽带特性。
2. UWB信号的传输与接收技术,UWB信号的传输和接收需要采用合适的天线和接收器,以确保信号的稳定传输和可靠接收。
3. UWB定位算法,UWB技术在室内定位方面具有广泛应用,需要研究和应用合适的UWB定位算法,以提高定位精度和可靠性。
三、UWB技术实施的具体方案。
在实施UWB技术方案时,需要根据具体的应用场景和需求,制定相应的实施方案。
以下是UWB技术实施的一般步骤:1. 确定应用场景,首先需要明确UWB技术的应用场景,包括室内定位、智能交通、物联网等领域。
2. 确定技术需求,根据应用场景的特点,确定UWB技术的具体技术需求,包括通信距离、定位精度、数据传输速率等。
3. 设计系统架构,根据技术需求,设计UWB技术系统的整体架构,包括硬件设备、通信协议、数据处理算法等。
4. 实施与测试,根据系统架构,实施UWB技术方案,并进行相应的测试和调试,以确保系统的稳定运行和性能达到预期要求。
四、UWB技术实施的应用案例。
UWB技术在实际应用中具有丰富的案例,以下是UWB技术在室内定位和智能交通领域的应用案例:1. 室内定位应用,UWB技术可以用于室内定位,实现对人员和物品的精确定位和跟踪,广泛应用于医疗、物流、商场导航等场景。
