1 专题13交流电

一、单选题

1．如图所示，一理想变压器原线圈与每个副线圈的匝数比均为3︰1，原线圈与每个副线圈所连的电阻阻值均为R，原线圈接220V的正弦交流电，副线圈n2回路中电阻两端的电压为U2，原线圈电阻与每个副线圈电阻消耗的功率之比均为k。则

A. 2=60VU4=9k B. 2=60VU2=3k

C. 2220=V3U4=9k D. 2220=V3U2=3k

【答案】 A

2．如图所示，图a中的变压器为理想变压器，其原线圈接到U=220V的交流电源上，副线圈与阻值为R1的电阻接成闭合电路；图b中阻值为R2的电阻直接接到电压为U=220V的交流电源上，寻果发现R1与R2消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为（ ）

A. B. C. D.

【答案】 D 中小学教案、习题、试卷

2 【解析】设副线圈的电压为，利用电流的热效应，功率相等，原副线圈的匝数之比等于电压之比，故选项D正确。

点睛：变压器的特点：匝数与电压成正比，与电流成反比，利用电流的热效应。

3．在匀强磁场中有一不计电阻的矩形线圈，绕垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，Rt为热敏电阻（温度升高时其电阻减小），R为定值电阻。下列说法正确的是 xk/w

A. 在t=0.01s时，穿过该矩形线圈的磁通量的变化率为零

B. 变压器原线圈两端电压的瞬时值表达式为36250Vusint（）

C. Rt处温度升高时，由于变压器线圈匝数比不变，所以电压表V1、V2的比值不变

D. Rt处温度升高时，电流表的示数变小，变压器输入功率变大

【答案】 A

【解析】当t=0.01s时，u=0，此时穿过该线圈的磁通量最大，穿过线圈的磁通量的变化率为零，故A正确；原线圈接的图甲所示的正弦交流电，由图知最大电压362V，周期0.02s，故角速度是ω=100π，u=362sin100πt（V），选项B错误；Rt处温度升高时，原副线圈电压比不变，但是V2不是测量副线圈电压，Rt温度升高时，阻值减小，电流增大，则R电压增大，所以V2示数减小，则电压表V1、V2示数的比值增大，故C错误；Rt温度升高时，阻值减小，电流增大，即电流表的示数变大，而输出电压不变，所以变压器输出功率增大，而输入功率等于输出功率，所以输入功率增大，故D错误；故选A.

一、选择题

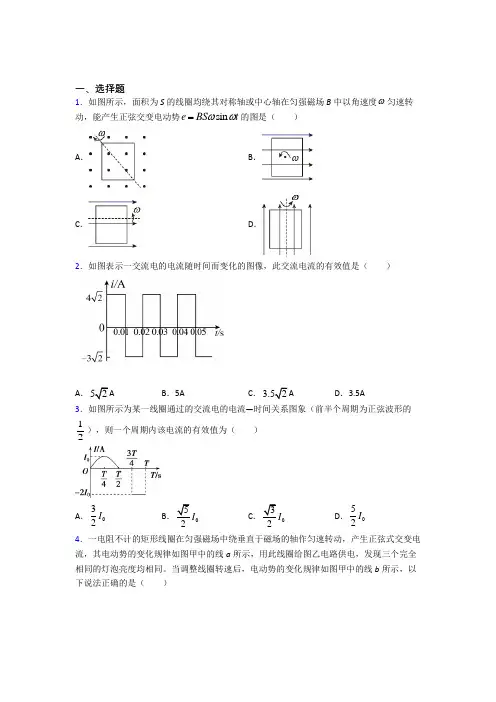

1．如图所示，面积为S的线圈均绕其对称轴或中心轴在匀强磁场B中以角速度匀速转动，能产生正弦交变电动势sineBSt的图是（ ）

A． B．

C． D．

2．如图表示一交流电的电流随时间而变化的图像，此交流电流的有效值是（ ）

A．52A B．5A C．3.52A D．3.5A

3．如图所示为某一线圈通过的交流电的电流—时间关系图象（前半个周期为正弦波形的12），则一个周期内该电流的有效值为（ ）

A．032I B．052I C．032I D．052I

4．一电阻不计的矩形线圈在匀强磁场中绕垂直于磁场的轴作匀速转动，产生正弦式交变电流，其电动势的变化规律如图甲中的线a所示，用此线圈给图乙电路供电，发现三个完全相同的灯泡亮度均相同。当调整线圈转速后，电动势的变化规律如图甲中的线b所示，以下说法正确的是（ ）

A．曲线a、b对应的线圈转动角速度之比为2：3

B．0t时刻，线圈平面恰好与磁场方向平行

C．转速调整后，灯泡3L的亮度变暗

D．转速调整后，线圈电动势的有效值变为10V

5．每年冬季，我国北方总会迎来冰冻雨雪天气，图为电力公司工作人员监测高压电线覆冰厚度，为清除高压输电线上的凌冰，有人设计了这样的融冰思路，利用电流的热效应除冰，若在正常供电时，高压线上输电电压为U，电流为I，热损耗功率为ΔP；除冰时，输电功率，输电线电阻不变，输电线上的热损耗功率为4ΔP，则除冰时（ ）

A．输电电压为2U B．输电电流为4I C．输电电压为4U D．输电电流为4I

6．有一个负载电阻值为R，当将它接在20V的直流电源上时，消耗的电功率为P，若将R接在图中的变压器的次级电路中消耗的电功率是P2。已知变压器的输入电压的最大值为200V，求此变压器的原、副线圈的匝数之比。（ ）

A．5：1 B．1：5 C．1：10 D．10：1

7．下列说法正确的是（ ）

A．导体做切割磁感线运动，导体内一定会产生感应电流

1

第十二章 交变电流 传感器

知识点一：交流电的产生 交流电四值 交流电有效值的计算

1．(单选)在匀强磁场中一矩形金属框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )．答案 B

A．t＝0.005 s时线框的磁通量变化率为零

B．t＝0.01 s时线框平面与中性面重合

C．线框产生的交变电动势有效值为311 V

D．线框产生的交变电动势频率为100 Hz

2．（多选）如图所示，图线a和图线b分别表示线圈A和线圈B在同一匀强磁场中匀速转动时，通过线圈的磁通量随时间的变化规律．已知线圈A的匝数与线圈B的匝数分别为10和30，以下说法正确的是( )．

A．线圈A与线圈B转速之比2∶3 答案 BC

B．线圈A与线圈B产生的最大电动势之比为1∶1

C．线圈A的感应电动势的瞬时值表达式为e＝500 πcos 5πt(V)

D．线圈B在t＝0.3 s时刻时，感应电流为零

3、（多选）如图所示，有一矩形线圈，面积为S，匝数为N，内阻为r，在匀强磁场中绕垂直磁感线的对称轴OO′以角速度ω匀速转动，从图示位置转过90°的过程中，下列说法正确的是( )．答案 BC

A．通过电阻R的电荷量Q＝πNBS22R＋r

B．通过电阻R的电荷量Q＝NBSR＋r

C．外力做功的平均功率P＝N2B2S2ω2R＋r

D．从图示位置开始计时，则感应电动势随时间变化的规律为e＝NBSωsin ωt

4．（多选）如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T，转轴O1O2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A．那么( )．答案AC

A．线圈消耗的电功率为4 W

B．线圈中感应电流的有效值为2 A

C．任意时刻线圈中的感应电动势为e＝4cos2πTt

D．任意时刻穿过线圈的磁通量为Φ＝Tπsin2πTt

精选文档

精选文档 重庆市教科院高二物理单元检测题

交变电流 电磁场和电磁波检测题

（总分120分 时间100分钟）

学校 班级 姓名 成绩

一、选择题（每小题只有一个选项是正确的。每小题5分，共50分。）

1． 关于LC回路中的振荡电流，下列说法正确的是 （ ）

A.振荡电流最大时，电容器极板间的场强最大

B.振荡电流减小的过程，自感电动势减小

C.振荡电流为零时，电容器极板间的场强最大

D.振荡电流最大时，自感电动势为零

2．按照麦克斯韦理论，以下说法正确的是（ ）

A.恒定电场周围产生恒定磁场

B.变化电场周围产生磁场

C.变化磁场周围产生电场

D.振荡电场周围产生同频率变化的振荡磁场

3．在电磁波传播过程中，不变的物理量是（ ）

A． 频率

B． 波长

C． 振幅

D． 波速

4．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为

（ ）

A．0.25P B．0.5P C．P D．2P

5．如图平行金属板间有一静止的正电粒子，若两板间加电压u=Umsinωt，则粒子的 （ ） 精选文档

精选文档

A．位移一定按正弦规律变化

B．速度一定按正弦规律变化

C．加速度一定按正弦规律变化

D．粒子在两板间作简谐振动

6．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为 （ ）

7．如图中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S断开时图中两电表示数电压U和电流I变化为 （ ）

A．均变大 B．U变大，I变小
