医院气动管道物流传输系统的参数选择

济南军区总医院内科病房楼医用气动管道物流传输系统总体方案北京三维新动力医疗科技有限公司山东办事处联系人：于连明手机：138********2010年2月3日目录一、前言二、设计原则三、三维物流技术文件四、设备明细表五、备品备件、专用工具明细表六、设计图纸七、施工技术方案八、用户使用说明书九、维护手册十、公司资质文件企业法人营业执照公司简介三维物流主要工程业绩表产品检验报告医疗器械生产许可证鲁班工程荣誉奖软件产品登记证专利证书国家甲级专项工程设计资质证书CE认证证书用户使用报告重合同守信用企业证书一、前言医院物流传输系统是将医院的各个部门如：门诊、医药、手术室、化验室、血库、医技、住院部各个护士站、中心供应室等通过直径160mm传输管道和收发工作站紧密地连接在一起，用于医院内各种日常用品自动化传送的设备，物流传输系统的应用可以全面解决医院物流自动配送问题。

医院物流传输系统作为现代化医院特征之一，愈来愈受到医疗界的观注。

为真正实现医院以病人为中心，各医疗单位采取多种措施，转变服务模式，提高工作效率，改善服务态度，降低医疗成本，方便患者就医，为患者提供更舒适的就诊环境，更细致的医疗护理。

而国内医院相对滞后的后勤服务却始终是医院管理的难点之一，其中，繁多的各类医用物资传输造成的杂乱拥挤又是后勤服务中的难中难。

建立现代化的医用物流传输系统已经是医院实现以病人为中心的重要一环。

三维公司将先进的现代通讯技术、光机电一体化技术、空气动力技术相结合，在中国首家推出具有国际先进水平的医院物流传输系统，填补了国内医疗器械在该领域的空白，目前已拥有十三项国家专利。

根据贵院实际情况，三维公司提供一套医用物流传输系统的施工方案，供院领导审查。

祝贵院能早日建成院内物品传送的高速公路，实现医用物品的全面自动化传送。

二、设计原则根据贵院对该系统的有关功能要求，结合医院的实际情况，三维公司在制定贵院物流传输系统工程的施工设计技术方案时，主要依据以下六个基本原则：1、采用最佳设计方案和最新设备的原则本系统采用的软硬件大部分为公司针对具体项目而定制和设计。

医院气动物流安装方案一、背景介绍随着医院规模扩大及医疗技术进步，医院内物流运输的效率和准确性日益成为关注的焦点。

因此，为了满足医院内物品的快速、安全和准确的运输需求，引入气动物流系统成为一种可行且高效的解决方案。

二、气动物流系统的基本原理气动物流系统基于管道和气体压力的原理，通过在管道中输送气体的方式，将物品从一个地点迅速、准确地输送到另一个地点。

系统由气动泵、管道网络和运输容器组成。

三、气动物流系统的优势1. 高效快速：气动物流系统能够实现医院内物品的快速运输，提高物流效率，减少人力和时间成本。

2. 安全可靠：气动物流系统采用封闭的管道输送方式，能够确保物品的安全和准确性，避免损坏和丢失的风险。

3. 无污染环保：气动物流系统采用气体作为推动力，不产生废气和噪音，对环境友好。

四、气动物流系统的应用1. 药品送货：医院内药房通过气动物流系统将患者所需药品送到指定的科室，避免了人工搬运的繁琐和时间的浪费。

2. 标本运输：将病理标本、化验样品等通过气动物流系统快速、安全地送到医院实验室进行检验，提高检验效率。

3. 文件传送：将医疗报告、病历等重要文件通过气动物流系统迅速传送到相关部门，减少人工传递的错误和延误。

五、气动物流系统的安装注意事项1. 系统规划：根据医院的具体需求和物品运输的特点，制定合理的管道网络规划，确定运输容器的种类和数量。

2. 设备选择：选择适用于医院环境的气动泵和管道材质，并确保设备的质量和性能符合相关标准和要求。

3. 安全措施：安装过程中，保证系统的稳定性和可靠性，加强管道连接的密封性，设置防护措施，防止意外发生。

六、气动物流系统效果评估1. 物流效率：对应用气动物流系统后的物流运输时间进行对比统计，评估其运输效率的提升情况。

2. 服务满意度：通过用户的反馈和调查问卷等方式，评估系统应用后用户的满意度，及时改进和优化系统。

七、结论引入气动物流系统能够提高医院内物品运输的效率和准确性，实现快速、安全的物流运输。

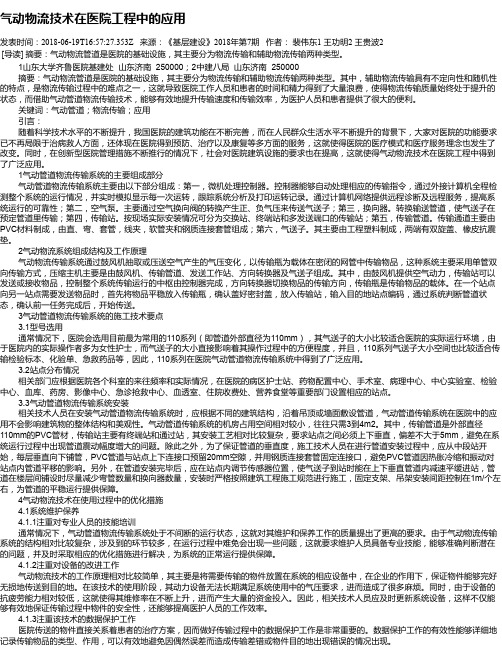

气动物流技术在医院工程中的应用发表时间：2018-06-19T16:57:27.353Z 来源：《基层建设》2018年第7期作者：裴伟东1 王功明2 王贵波2[导读] 摘要：气动物流管道是医院的基础设施，其主要分为物流传输和辅助物流传输两种类型。

1山东大学齐鲁医院基建处山东济南 250000；2中建八局山东济南 250000摘要：气动物流管道是医院的基础设施，其主要分为物流传输和辅助物流传输两种类型。

其中，辅助物流传输具有不定向性和随机性的特点，是物流传输过程中的难点之一，这就导致医院工作人员和患者的时间和精力得到了大量浪费，使得物流传输质量始终处于提升的状态，而借助气动管道物流传输技术，能够有效地提升传输速度和传输效率，为医护人员和患者提供了很大的便利。

关键词：气动管道；物流传输；应用引言：随着科学技术水平的不断提升，我国医院的建筑功能在不断完善，而在人民群众生活水平不断提升的背景下，大家对医院的功能要求已不再局限于治病救人方面，还体现在医院得到预防、治疗以及康复等多方面的服务，这就使得医院的医疗模式和医疗服务理念也发生了改变。

同时，在创新型医院管理措施不断推行的情况下，社会对医院建筑设施的要求也在提高，这就使得气动物流技术在医院工程中得到了广泛应用。

1气动管道物流传输系统的主要组成部分气动管道物流传输系统主要由以下部分组成：第一，微机处理控制器。

控制器能够自动处理相应的传输指令，通过外接计算机全程检测整个系统的运行情况，并实时模拟显示每一次运转，跟踪系统分析及打印运转记录。

通过计算机网络提供远程诊断及远程服务，提高系统运行的可靠性；第二，空气泵。

主要通过空气换向阀的转换产生正、负气压来传送气送子；第三，换向器。

转换输送管道，使气送子在预定管道里传输；第四，传输站。

按现场实际安装情况可分为交换站、终端站和多发送端口的传输站；第五，传输管道。

传输通道主要由PVC材料制成，由直、弯、套管，线夹，软管夹和钢质连接套管组成；第六，气送子。

医院气动物流传输系统建设项目方案目录第一章气动物流传输系统价值与产品优选 (3)（一）、传统医院物流与现代医院物流对比 (3)（二）、气动物流系统与传统物流方式的比较优势 (3)（三）、气动物流产品的优选 (3)第二章公司介绍及相关资料 (4)（三）、设备制造商简介 (4)（五）、全面的医院物流方案提供商 (7)（六）、Swisslog 气动物流产品基本参数及特点 (8)（七）、系统概述及主要部件 (8)（八）、系统组成部分详解 (11)第三章样板工程及部分客户名单 (20)（一）、欧洲主要样板工程： (20)（二）、北美部分客户 (21)（三）、中国部分客户名单 (23)第四章、Swisslog 的主要优势及特点 (33)第五章、医院气动物流系统方案 (35)（一）、医院新建项目基本情况 (36)（二）、医院气动物流系统主要设计需求 (36)（三）、系统传输效率分析 (36)（四）、站点分布 (37)（五）、设计方案 (38)（一）、设计 (40)（二）、安装 (40)（三）、调试 (40)第七章、售后服务承诺 (41)1、售后服务机制 (41)2、售后服务体系 (41)3、质量及维修服务 (43)4、保修服务与备品备件供应说明 (43)5、应急维修服务 (44)6、培训措施及计划方案 (44)7、提供用户齐套资料 (45)9、系统常见故障及排除 (46)第九章、提供货物产品资质、证明复印件 ............................ 错误!未定义书签。

（一）、货物相关的获奖、获专利证书复印件 ......................... 错误!未定义书签。

1、设备开启方式专利证书复印件 ............................... 错误!未定义书签。

2、传输瓶水平到站技术专利证书复印件 ......................... 错误!未定义书签。

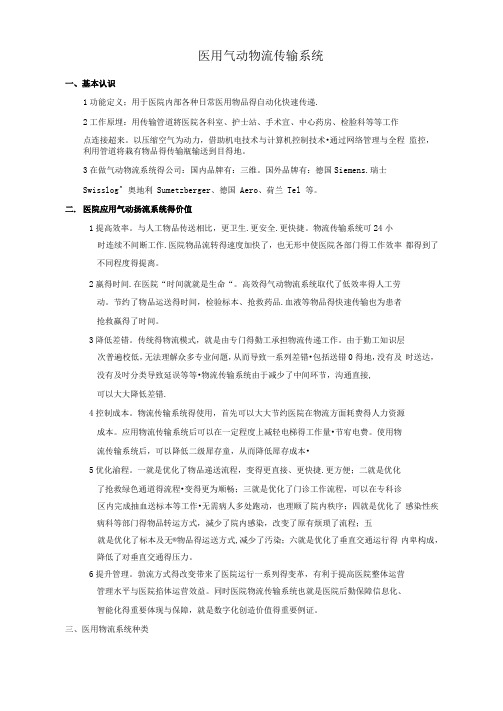

医用气动物流传输系统一、基本认识1功能定义；用于医院内部各种日常医用物品得自动化快速传递.2工作原埋：用传输管道將医院各科室、护士站、手术宣、中心药房、检脸科等等工作点连接超来。

以压缩空气为动力，借助机电技术与计算机控制技术•通过网络管理与全程监控，利用管道将栽有物品得传输瓶输送到目得地。

3在做气动物流系统得公司：国内品牌有：三维。

国外品牌有：德国Siemens.瑞士Swisslog^ 奥地利Sumetzberger、德国Aero、荷兰Tel 等。

二.医院应用气动扬流系统得价值1提高效率。

与人工物品传送相比，更卫生.更安全.更快捷。

物流传输系统可24小时连续不间断工作.医院物品流转得速度加快了，也无形中使医院各部门得工作效率都得到了不同程度得提离。

2嬴得时间.在医院“时间就就是生命“。

高效得气动物流系统取代了低效率得人工劳动。

节约了物品运送得时间，检验标本、抢救药品.血液等物品得快速传输也为患者抢救赢得了时间。

3降低差错。

传统得物流模式，就是由专门得勤工承担物流传递工作。

由于勤工知识层次普遍校低，无法理解众多专业问題，从而导致一系列差错•包括送错0得地，没有及时送达，没有及吋分类导致延误等等•物流传输系统由于减少了中间环节，沟通直接,可以大大降低差错.4控制成本。

物流传输系统得使用，首先可以大大节约医院在物流方面耗费得人力资源成本。

应用物流传输系统后可以在一定程度上减轻电梯得工作量•节宥电费。

使用物流传输系统后，可以降低二级犀存童，从而降低犀存成本•5优化渝程。

一就是优化了物品递送流程，变得更直接、更快捷.更方便；二就是优化了抢救绿色通道得流程•变得更为顺畅；三就是优化了门诊工作流程，可以在专科诊区内完成抽血送标本等工作•无需病人多处跑动，也理顺了院内秩序；四就是优化了感染性疾病科等部门得物品转运方式，減少了院内感染，改变了原有烦琐了流程；五就是优化了标本及无®物品得运送方式,减少了汚染；六就是优化了垂直交通运行得内卑构成，降低了对垂直交通得压力。

气动传输中的输送管道设计气动传输是一种利用气体压力来输送各种粉状、颗粒状和液态物料的方法，其中输送管道的设计是气动传输系统中非常关键的一部分。

由于输送管道存在着多种复杂的工况，因此其设计需考虑多种因素，包括输送介质、管道材料、管道直径、输送距离、压力损失、精度要求等。

本文将就气动传输中的输送管道设计做出全面的介绍。

1. 输送介质的选择气动传输中常使用的输送介质包括空气、氮气、二氧化碳等气体以及水、石灰石等液体物料。

不同的输送介质对管道的材料和管道直径的选择有不同的要求。

例如，输送水等液体物料时，管道的材料需要具备良好的耐腐蚀性和抗磨性，而输送气体时则需要选择相对密度小、压缩性大的气体，同时为了保证气态输送介质的有效性，通常会选择管道内径小于70mm。

2. 管道材料的选择输送管道的材料也是管道设计中需要考虑的重要因素之一。

在设计管道时需要考虑输送介质的特性，例如在输送金属粉末等高粘度物质时，为了减少管道内磨损需要选择比较耐磨损的材料。

常用的管道材料有碳钢、不锈钢、塑料等，但在特定气动传输系统的设计中也可能会选择特殊的管道材料。

在进行管道材料设计时，还需要注意管道的耐腐蚀性和耐磨损性，尽量选择优质的管道材料以确保系统的稳定性和长期运行的安全性。

3. 管道直径的选择管道直径是影响气动传输系统性能的关键因素之一。

对于低速的气动传输条件下，在确定输送材料的密度和体积流量之后，可以通过流量计算公式计算出管道直径，如果计算得出的管道直径太小会导致输送材料流动不畅，影响输送效果。

对于高速气动传输条件，管道直径的选择则需要考虑达到更好的效果，同时也需要重视管道的耐压性和系统整体的稳定性。

4. 输送距离的影响在输送物料的时候，输送距离也是需要考虑的关键因素。

当针对较远距离的输送时，通常需要采用高压输送系统，此时管道的压力、管道材质、管道直径的选择都需要进行精密计算。

在更远距离的输送过程中那，对于输送的物料口径也有很小的要求。

医用气动物流传输系统浅析一种新型气动物流传输系统的设计思路【摘要】新型气动管道物流传输系统，利用压缩空气在管道内的推动或拉动力，驱动在管道内的传输瓶进行物品输送。

该系统为智能化系统，具有快速、安全、便捷、高效和节能的特点，广泛应用于医疗、商场、银行、电子工厂等各行业领域。

【关键词】新型；气动传输；思路气动管道物流传输系统，即利用压缩空气在管道内的推动或拉动力，驱动在管道内的传输瓶进行物品输送的系统。

该系统传送速度可达6－8m/，极大地提高医院、银行、超市、工厂等处的物品传送的效率和便捷性。

这种气动管道物流传输系统在国外医院、银行、超市、电子工厂等领域已经广泛应用，国内已有许多大型医院及个别银行安装气动管道物流传输系统，但绝大多数为进口产品。

一、目前市场流行的系统的特点快速：传输速度高达6－8m/ 调速：在传输血浆或玻璃制品等易碎物品时，不宜用高速传输，因为会破坏血浆的物质组成和打碎易碎物品，本系统有一套调速装置，可以调至2－3m/，解决了以上问题。

方便：操作简单，易学易用。

安全：运送的物品不会丢失，无损害，安全可靠。

准确：由计算机控制，准确送达指定地点，并实时监控。

可设置优先站：医院某些部门如：检验科，出院结帐处，手术部护士站等重要部门，使用频率较高，需要优先传输这些部门的物品。

该系统的这个功能很好的解决了这个问题。

承载器编码自动识别（属选配功能）：医院的检验科每天有大量的检验标本和检验报告需来往于各科室与检验科之间，工作人员按错目的站号码误传传输盒到错误地点是有可能发生的，可配备传输盒编码识别装置，使用人员仅需将传输盒放入传输站，传输盒就会自动返回各自的目的站。

系统可扩展：可扩展到9999站而需更换系统，仅须20分钟就可调试好一个新增加的站点，并网使用。

远程诊断功能：该系统的计算机可将用户传输系统信息通过ISDN装置传输到远程服务中心，及时提供有效的服务。

微电脑、自动传输系统将高科技的电脑技术，通讯技术和传输技术系统变为简单的用户键盘操作系统，仅仅5分钟介绍，任何一个有中学文化知识的人都会使用，它还容许用户操作错误而不损坏系统设备。

医院气动管道物流传输系统医院气动管道物流传输系统的应用在医院对血液标本、病理标本、药品、血液制品、检查报告、单据等小型物品快捷、准确的传送，是后勤管理和服务的一项重要工作。

传统医院物流：靠人员步行和乘电梯传送。

气动管道物流传输系统：空气压缩机、管道、管道换向器、风向切换器、电脑控制系统、系统控制软件、传送瓶等组成（见图1）。

工作原理：以空气压缩机抽取及压缩空气为动力，在密闭的管道中自动传送物品。

（图1）传输瓶（见图2）（图2）例：日本横滨市立大学医学部医院该医院主体结构为地下一层，地上十层，共21个部门623张床位。

该医院一天的物品传输量约为2500次。

过去全部采用人工传送，平均每次传送需十分钟左右。

工作量为：2500次×10分钟/次＝25000分钟＝417小时，需要雇佣8小时全日制工作的工人50多名，才能完成日常物品的传送，并且效率低下。

可以想象50多个人一刻不停的在医院里传送东西是多么混乱的局面，同时还大大浪费了电梯使用效率。

（我国是医护人员、后勤人员、外勤人员、患者和亲友来传送）气动管道传输这一现代化物给医院带来许多作用与好处：一．赢得时间“以气代步”，1分钟可送物品至180米（3米/s）。

免除让工作人员、患者及亲友自行送标本、取化验单或应急小药品等带来的麻烦，更加人性化。

比如住院病人做血气，抽了动脉血后，测里面气体的含量，它是有时间限制的，抽血后，如果过了20分钟，气体会从血里逸出，再测试结果就不准确了，所以需快速送检。

二．减少用工人员“以气代劳”，可减少外勤人员、劳务费支出和住宿用房等；减少人员流动与接触，防范交叉感染。

三．便于集中使用与管理大型医疗设备医院急诊检验设备需上百万元，还不包括所应占用的场所和设备维护成本，采用传输系统后急诊与检验中心实现设备共享资源分享，避免了重复投资等大量费用。

四．节省电能资源电梯是医院启动频繁的大功率容量设备，也是用电大户。

应用物流传输系统后，减少了院内人员的流动量，在一定程度上减轻了电梯的工作量，节省了医院内的电能资源。
