发泡混凝土基准配比

浅谈泡沫混凝土配合比优化设计摘要：泡沫混凝土是由发泡剂物理制泡后与胶凝材料和水组成的含大量气泡的水泥浆液，硬化后具有一定强度、质轻、保温、隔热等性能且具有一定弹性抗压能力；应用于房建、公路、市政等多领域。

本文介绍了泡沫混凝土应用于公路工程软基处理地段的泡沫混凝土换填时使用的设计配合比的优化方案，并结合现场的检测结果分析总结出了一些对泡沫混凝土产生影响的因素。

关键词：泡沫混凝土；优化；发泡剂；容重；强度1.前言泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆充分混合，然后使用泵送系统进行现浇施工成型，经过自然养护形成含有大量封闭气孔的新型建筑材料。

随着近年泡沫混凝土的应用技术的越显成熟，我们在房建、公路工程上的使用已经常态化。

那么泡沫混凝土的优化设计对软基处理地段指导施工、项目成本控制至关重要；根据本项目的软基处理段换填泡沫混凝土施工对泡沫混凝土配合比进行优化设计。

2 优化方案2.1原施工图纸设计参数。

2.2首先在保证强度的前提下调整配合比参数，降低水泥用量（设计配合比28d实测试配强度高于设计强度的1.2倍，通过相关曲线线性对应关系，查找1.2倍设计强度所应对应的水泥用量进行水泥用量调整）。

2.3其次在保证湿容重的情况下继续调整配合比参数（通过2.2的配合比调整，容重发生变化，针对变化情况进行容重调整。

容重降低，减少发泡剂用量；容重增高，增加发泡剂用量）。

2.4最后确定室内优化后泡沫混凝土配合比（通过水泥、发泡剂的双向调整，确定能满足湿容重及强度要求所对应的优化配合比参数）。

3 仪器设备与材料3.1主要仪器设备：水泥砂浆搅拌机-15L（用于水泥浆液拌制）、高速制浆机（模拟发泡机，通过高速搅拌进行发泡）、压力机-300kN（用于试件抗压）、电子天平-100kg（用于材料称量）、钢直尺-100cm（用于流动度测定）等。

3.2原材料：安徽铜陵海螺牌P·O42.5水泥、杭州舒之成SY-13发泡剂。

*欧阳光明*创编
泡沬混凝土配合比
欧阳光明（2021.0
3.07）
委托单位
中建一局集团第五建筑有限公司
工程名称
中加生态示 范区临海新 城枫情商业 广场牛9号 楼施工工程
使用部位
屋面普坡保密度等级A04
J1EI
用途
找坡保温
每m3（容重约为400kg）泡沫混凝土材料用量
水泥（kg）
水（kg）
发泡剂（kg）
400
200
10
配合比例：
水泥：水：发泡剂=2：1：0.05
备注：
1、 本配合比仅用于室内填充；
2、 水泥为普通硅酸盐水泥，标号为32. 5R；
3、 水采用自來水，不得使用下水道及其它污染水；4、 发泡剂用量根据工地现场情适当调整。*欧阳光明*创编

泡沫混凝土配合比
泡沫混凝土（Foamed concrete）是一种轻质多孔材料，由水泥、砂、水和泡沫剂混合而成。

它具有较低的密度和良好的隔热性能，因此在建筑、道路和地基工程等领域得到了广泛应用。

而泡沫混凝土的性能取决于其配合比的选择。

配合比是指混凝土中各组分的比例关系，包括水泥、砂、水和泡沫剂的用量。

合理的配合比能够保证泡沫混凝土的强度、密度和稳定性。

一般情况下，配合比需要根据工程需求和材料性能来确定。

配合比中水泥的用量是至关重要的。

水泥是泡沫混凝土的主要固化材料，能够提供混凝土的强度和稳定性。

通常情况下，水泥的用量应根据所需强度来确定，一般在10-20%之间。

砂的用量也是需要考虑的因素之一。

砂是泡沫混凝土的骨料，能够增加混凝土的强度和稳定性。

砂的用量应根据所需强度和密度来确定，一般在30-60%之间。

水的用量也需要进行合理的控制。

水的添加量过多会导致混凝土的稳定性下降，而过少则会影响混凝土的流动性和固化效果。

因此，水的用量应根据所需流动性和密度来确定，一般在20-40%之间。

泡沫剂的用量也是需要考虑的因素之一。

泡沫剂是泡沫混凝土中的气泡形成剂，能够增加混凝土的轻质性和隔热性能。

泡沫剂的用量应根据所需密度和隔热性能来确定，一般在1-5%之间。

泡沫混凝土的配合比是通过合理控制水泥、砂、水和泡沫剂的比例来确定的。

合理的配合比能够保证泡沫混凝土的强度、密度和稳定性，从而满足不同工程的需求。

因此，在使用泡沫混凝土时，需要根据具体情况选择合适的配合比。

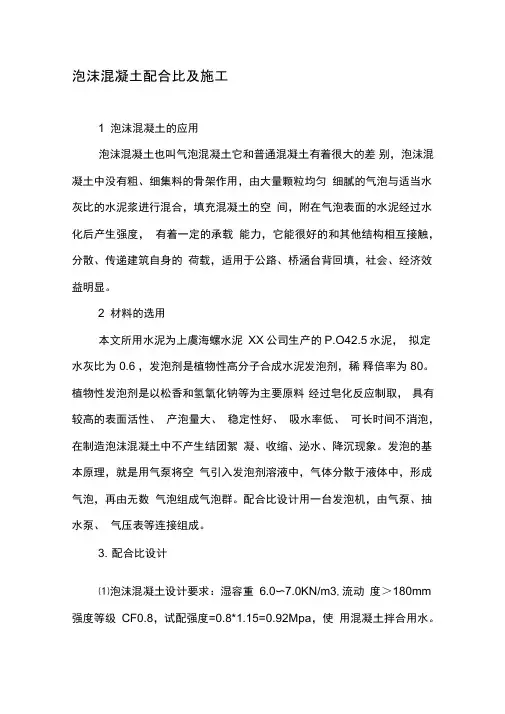

泡沫混凝土配合比及施工1 泡沫混凝土的应用泡沫混凝土也叫气泡混凝土它和普通混凝土有着很大的差别，泡沫混凝土中没有粗、细集料的骨架作用，由大量颗粒均匀细腻的气泡与适当水灰比的水泥浆进行混合，填充混凝土的空间，附在气泡表面的水泥经过水化后产生强度，有着一定的承载能力，它能很好的和其他结构相互接触，分散、传递建筑自身的荷载，适用于公路、桥涵台背回填，社会、经济效益明显。

2 材料的选用本文所用水泥为上虞海螺水泥XX公司生产的P.O42.5水泥，拟定水灰比为0.6 ，发泡剂是植物性高分子合成水泥发泡剂，稀释倍率为80。

植物性发泡剂是以松香和氢氧化钠等为主要原料经过皂化反应制取，具有较高的表面活性、产泡量大、稳定性好、吸水率低、可长时间不消泡，在制造泡沫混凝土中不产生结团絮凝、收缩、泌水、降沉现象。

发泡的基本原理，就是用气泵将空气引入发泡剂溶液中，气体分散于液体中，形成气泡，再由无数气泡组成气泡群。

配合比设计用一台发泡机，由气泵、抽水泵、气压表等连接组成。

3. 配合比设计⑴泡沫混凝土设计要求：湿容重6.0〜7.0KN/m3,流动度＞180mm 强度等级CF0.8，试配强度=0.8*1.15=0.92Mpa，使用混凝土拌合用水。

⑵发泡剂与水以1：80 比例稀释成发泡液，装至15L 水桶中，将抽水管放入水桶中，开动发泡机，气泵把空气引入到抽水泵吸进的发泡液中，从出泡管中吹出，待气泡群稳定流出时，用20L 容量筒接样，用刮刀一次刮平测其密度，经3 次平行结果测得气泡群密度约为68kg/m3。

⑶将水灰比=0.6 水泥净浆，加入不同数量的气泡群，直到湿容重及流动度符合设计要求时制取7 天、28天抗压强度试件，其试验结果如下表：表一、试配结果序号试拌材料用量（g）实测湿溶重（KN/m3）7 天强度（Mpa）28 天强度（Mpa）每方材料用量（Kg）换算体积（m3）消泡率（%）水泥水气泡群水泥水气泡群1 4000 2400 300 826 1.22 1.79 493 295 36 0.98 1.662 4000 2400 350 772 1.03 1.65 457 274 40 1.01 -0.973 4000 2400 380 740 0.97 1.58 436 261 41 1.00 -0.464 4000 2400 390 721 0.9 1.46 424 254 41 0.99 0.635 4000 2400 410 700 0.84 1.38 411 246 42 1.00 0.386 4000 2400 420 676 0.86 1.35 396 237 41 0.97 3.237 4000 2400 450 650 0.7 1.15 379 227 42 0.97 3.318 4000 2400 480 624 0.62 0.99 362 217 43 0.97 3.399 4000 2400 500 600 0.53 0.94 347 208 43 0.95 4.7710 4000 2400 550 564 0.46 0.77 324 194 44 0.95 5.44注：①上表阴影部分为选定的泡沫混凝土配合比。
