MAX038及函数信号发生器

毕业设计（论文）课题名称MAX函数发生器的设计系/专业电气自动化/电气自动化班级电气0725学号06学生姓名邹盛指导教师秦咏红年月日第一章绪论1.1 信号发生器信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

各种波形曲线均可以用三角函数方程式来表示。

能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。

函数信号发生器在电路实验和设备检测中具有十分广泛的用途。

例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。

在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。

函数信号发生器的实现方法通常有以下几种：（1）用分立元件组成的函数发生器：通常是单函数发生器且频率不高，其工作不很稳定，不易调试。

（2）可以由晶体管、运放IC等通用器件制作，更多的则是用专门的函数信号发生器IC产生。

早期的函数信号发生器IC，如L8038、BA205、XR2207/2209等，它们的功能较少，精度不高，频率上限只有300kHz，无法产生更高频率的信号，调节方式也不够灵活，频率和占空比不能独立调节，二者互相影响。

（3）利用单片集成芯片的函数发生器：能产生多种波形，达到较高的频率，且易于调试。

鉴于此，美国美信公司开发了新一代函数信号发生器ICMAX038，它克服了（2）中芯片的缺点，可以达到更高的技术指标，是上述芯片望尘莫及的。

MAX038频率高、精度好，因此它被称为高频精密函数信号发生器IC。

在锁相环、压控振荡器、频率合成器、脉宽调制器等电路的设计上，MAX038都是优选的器件。

（4）利用专用直接数字合成ＤＤＳ芯片的函数发生器：能产生任意波形并达到很高的频率。

但成本较高。

产生所需参数的电测试信号仪器。

按其信号波形分为四大类：①正弦信号发生器。

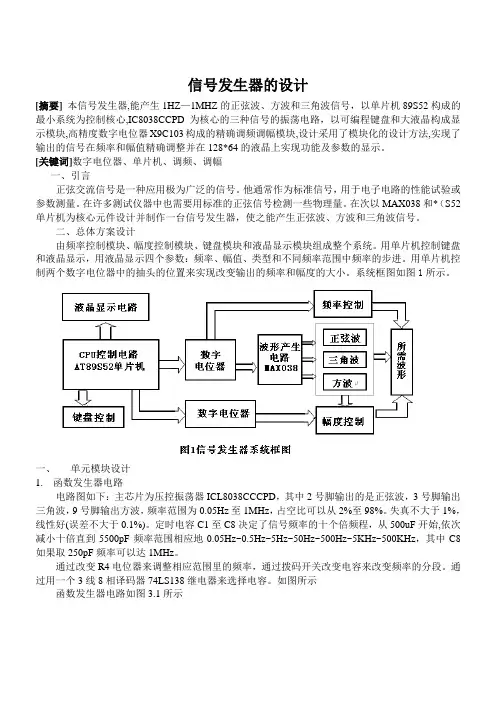

信号发生器的设计[摘要] 本信号发生器,能产生1HZ—1MHZ的正弦波、方波和三角波信号，以单片机89S52构成的最小系统为控制核心,IC8038CCPD为核心的三种信号的振荡电路，以可编程键盘和大液晶构成显示模块,高精度数字电位器X9C103构成的精确调频调幅模块,设计采用了模块化的设计方法,实现了输出的信号在频率和幅值精确调整并在128*64的液晶上实现功能及参数的显示。

[关键词]数字电位器、单片机、调频、调幅一、引言正弦交流信号是一种应用极为广泛的信号。

他通常作为标准信号，用于电子电路的性能试验或参数测量。

在许多测试仪器中也需要用标准的正弦信号检测一些物理量。

在次以MAX038和*（S52单片机为核心元件设计并制作一台信号发生器，使之能产生正弦波、方波和三角波信号。

二、总体方案设计由频率控制模块、幅度控制模块、键盘模块和液晶显示模块组成整个系统。

用单片机控制键盘和液晶显示，用液晶显示四个参数：频率、幅值、类型和不同频率范围中频率的步进。

用单片机控制两个数字电位器中的抽头的位置来实现改变输出的频率和幅度的大小。

系统框图如图1所示。

一、单元模块设计1.函数发生器电路电路图如下：主芯片为压控振荡器ICL8038CCCPD，其中2号脚输出的是正弦波，3号脚输出三角波，9号脚输出方波，频率范围为0.05Hz至1MHz，占空比可以从2%至98%。

失真不大于1%，线性好(误差不大于0.1%)。

定时电容C1至C8决定了信号频率的十个倍频程，从500uF开始,依次减小十倍直到5500pF频率范围相应地0.05Hz~0.5Hz~5Hz~50Hz~500Hz~5KHz~500KHz，其中C8如果取250pF频率可以达1MHz。

通过改变R4电位器来调整相应范围里的频率，通过拨码开关改变电容来改变频率的分段。

通过用一个3线8相译码器74LS138继电器来选择电容。

如图所示函数发生器电路如图3.1所示图3.1X9c103是10K的单100抽头非易失性线性数字电位器,有100个阻值,包含有100个电阻单元的电阻阵列。

xxxxxxxxxxxxxxx毕业论文开题报告论文题目：基于MAX038多功能波形发生器的设计学生：xxxxx指导教师：xxxxxx所在分院：xxxxxxxxxxxx专业：应用电子技术2011 年6 月15 日学生姓名xxxxx 学号xxxxxx 专业xxxxxx指导教师姓名xxxx 职称讲师所在分院机械与电子学院课题来源自选命题课题类型应用与研究课题名称基于MAX038多功能波形发生器的设计毕业设计的内容和意义⑴设计内容：采用AT89C52控制MAX038芯片来设计多波形函数信号发生器的原理以及整体的结构设计。

辅以控制软件和特别的外围电路设计，就能实现一个低成本、多功能、高精度、输出频率连续可调的频率合成式波形发生器。

①采用单片机AT89C52对主信号发生芯片进行智能控制，对MAX038产生的波形信号进行频率高低，占空比大小，幅度范围的控制，以及产生波形的选择控制。

②系统硬件的设计：整机由七大模块组成，分别是电源产生电路，频段选择电路，按键电路，单片机外围控制电路（包括信号的占空比，频率，幅度控制电路）。

③系统软件设计：用Keil软件编写程序，把整个程序都编写好后导入到Protues软件里进行仿真。

⑵意义：因为我们要求的频率范围在0.2Hz～10MHz，分四个频段来满足要求，在每个频段上连续可调，由芯片内部参数可知道，当2~750INI A Aμμ=时，F C的容量范围可以在10~10pF Fμ时，芯片有较好的性能。

用相对简单的实现方式和较少的成本产生具有优秀稳定度和精确度的常用波形。

由于使用了单片机作为电路的控制核心，整个波形发生器具有成本低，可靠性高，体积小巧、易于携带，功耗低，输出波形优良，使用方便等优点。

文献综述信号发生器在工业领域的各个方面应用很广，信号发生器是作为电子测量激励源的信号来源。

它可以是正弦波或其它模拟函数、数字脉冲、二进制码型或纯任意波形在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用啊到各种各样的信号波形发生器。

1.2国内外现状
信号发生器作为一种常见的应用电子仪器设备，传统的可以完全由硬件电路搭接而成，如采用555振荡电路发生正弦波、三角波和方波的电路便是可取的路径之一．但是这种电路存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点．在科学研究和生产实践中，如工业过程控制，生物医学，地震模拟机械振动等领域常常要用到低频信号源．而由硬件电路构成的低频信号其性能难以令人满意，而且由于低频信号源所需的RC很大；大电阻，大电容在制作上有困难，参数的精度亦难以保证；体积大，漏电，损耗显著更是其致命的弱点．一旦工作需求功能有增加，则电路复杂程度会大大增加．在70年代后，微处理器的出现，可以利用处理器、A/D/和D/A，硬件和软件使波形发生器的功能扩大，产生更加复杂的波形．这时期的波形发生器多以软件为主，实质是采用微处理器对DAC的程序控制，就可以得到各种简单的波形．90年代末，出现几种真正高性能、高价格的函数发生器．而近几年来，国际上波形发生器技术发展主要体现在以下几个方面：（1）过去由于频率很低应用的范围比较狭小，输出波形频率的提高，使得波形发生器能应用于越来越广的领域．波形发生器软件的开发正使波形数据的输入变得更加方便和容易．（2）由于VXI总线的逐渐成熟和对测量仪器的高要求，在很多领域需要使用VXI系统测量产生复杂的波形，VXI的系统资源提供了明显的优越性，但由于开发VXI模块的周期长，而且需要专门的VXI机箱的配套使用，使得波形发生器VXI模块仅限于航空、军事及国防等大型领域．在民用方面，VXI模块远远不如台式仪器更为方便．（3）随着信息技术蓬勃发展，台式仪器在走了一段下坡路之后，又重新繁荣起来．不过现在新的台式仪器的形态，和几年前的己有很大的不同．这些新一代台式仪器具有多种特性，可以执行多种功能．而且外形尺寸与价格，都比过去的类似产品减少了一半．二十一世纪，随着集成电路技术的高速发展，出现了多种工作频率可过GHz的DDS芯片，同时也推动了信号发生器的发展．相信在接下来的一段时间里，信号发生器的发展仍将取得跨越式的发展！
