一、概述

10kV车间变电所作为一座工厂的重要电气设施，负责将供电局提供的高压电力通过变压器降压，将电能供应给车间的各个电气设备。本文将对10kV车间变电所的电气部分设计进行详细的叙述。

二、所需设备

1. 10kV高压开关柜：用于控制和保护高压线路，包括主要开关、保险丝、断路器等。

2. 变压器：将10kV高压电力变压为车间所需要的低压电力。

3. 低压开关柜：包括主供电开关柜、柜式配电装置等，用于控制和保护低压线路。

4. 电能计量装置：用于对供电情况、电能消耗等进行监测和计量。

5. 接地装置：用于将设备和设施的金属外壳和地面接地，保证人员和设备的安全。

6. 照明设备：为车间提供足够的照明。

三、电气系统设计

1. 高压侧设计

高压侧主要由供电局提供的10kV高压线路、高压开关柜和变压器组成。高压开关柜具备主开关和断路器等功能，对高压线路进行控制和保护。变压器通过调整变比，将10kV高压电力变压为车间所需的低压电力。

2. 低压侧设计

低压侧由变压器、低压开关柜和柜式配电装置等组成。低压开关柜通过控制和保护低压线路，将低压电力供应给车间内各个设备。柜式配电装置对电能进行分配和监测，确保各个设备正常供电。

3. 配电设计

根据车间的用电情况和设备功率需求，制定合理的配电方案。主供电开关柜通过断路器和熔断器对电路进行控制，确保各个设备的正常运行。柜式配电装置对电能进行计量和监测，实时了解车间的用电情况。

四、安全设计

1. 接地设计

为保证车间变电所的安全运行，需要对设备和设施进行接地。通过接地装置，将设备和设施的金属外壳和地面接地，防止电气设备进行漏电或感应电，保证人员和设备的安全。

2. 避雷设计

为保证车间变电所在雷电天气下的安全运行，需要进行合理的避雷设计。采取避雷针和避雷网的形式，将雷击电流引导到大地，保护设备和设施的安全。

吉林市防雷设施设计审核程序及步骤

一、设计说明

1、设计的依据《建筑物防雷设计规范》

GB50057—94及其它有关防雷设计规范。

2、防雷类别：《规范》第二章第2.02条、第2.0.3条、第2.0.4条。

3、接地电阻。

4、均压环楼层的设置。

5、接地的形式。

二、基础防雷平面图

1、桩的利用系数、钢筋利用情况，防雷网格的设置，接地电阻，安全距离的计算。

2、接地系统：接地干线，接地预留端子（如机房，配电房，电梯房，重要办公场所等），接

地母线，接地电阻测试端子。

3、引下线：数量、间距、布置

三、天面防雷平面图

1、避雷带、网的设置，所用的材料、敷设方式（明装或暗装）

2、避雷网格尺寸。

3、避雷短针安装位置。

4、突出天面金属物体的接地情况。

5、安全距离。

四、均压环接地系统设置图

1、规范要求。

2、布置形式、间隔。

3、外墙金属门窗、栏杆及较大的金属构件接地。

4、玻璃幕墙接地处理。

五、防雷施工大样图

1、提供具体的施工大样图。

2、分基础防雷施工大样图、天面防雷施工大样图及均压环防雷施工大样图

六、设计图

用于确定建筑物内设备接地与建筑物防雷设施之间的关系。

七、立面图用于确定均压环立面设计的参考

八、总配电图

1、供电的形式（TN—S，TN—C，TN—C—S），综合楼、电脑机房必须采用TN—S形式供电。

2、接地方式（合设，分设或综合接地）

3、避雷器（分高压部分和低压部分），包括避雷器的型号，设置位置，组数等。

4、严格按照规范第六章的要求安装。

5、负荷分级：一级负荷；二级负荷；三级负荷。

九、防雷产品的说明书及有关证明

1、产品的备案制度

2、产品的试验报告，要求有部级以上部门的产品试验报告就可以。

十、规划报建审核书

报建的栋数、楼层高度和占地面积.

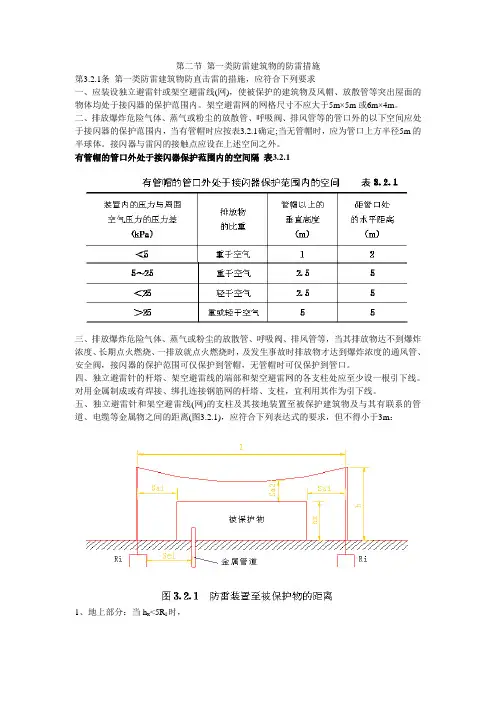

第二节 第一类防雷建筑物的防雷措施

第3.2.1条 第一类防雷建筑物防直击雷的措施，应符合下列要求

一、应装设独立避雷针或架空避雷线(网)，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。架空避雷网的网格尺寸不应大于5m×5m或6m×4m。

二、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内，当有管帽时应按表3.2.1确定;当无管帽时，应为管口上方半径5m的半球体。接闪器与雷闪的接触点应设在上述空间之外。

有管帽的管口外处于接闪器保护范围内的空间隔 表3.2.1

三、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧时，及发生事故时排放物才达到爆炸浓度的通风管、安全阀，接闪器的保护范围可仅保护到管帽，无管帽时可仅保护到管口。

四、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设一根引下线。对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱，宜利用其作为引下线。

五、独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离(图3.2.1)，应符合下列表达式的要求，但不得小于3m：

1、地上部分：当hx<5Ri时， Sa1≥0.4(Ri+0.1hx) (3.2.1-1)

当hx≥5Ri时，

Sa1≥0.1(Ri+hx) (3.2.1-2)

2、地下部分： Se≥0.4Ri (3.2.1-3)

式中 Sa1—空气中距离(m)；

Se1—地中距离(m);

Ri—独立避雷针或架空避雷线(网)支柱处接地装置的冲击接地电阻(Ω)；

Hx—被保护物或计算点的高度(m)。

六、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离（图3.2.1），应符合下列表达式的要求，但不应小于3m：

1.当(h+l/2)<5Ri时，

第1篇

一、工程概况

为确保建筑物、设备和人员的安全，减少雷电危害，本工程旨在设计、施工和检测防雷接地系统。本方案适用于各类建筑物、电力设施及工业设备等防雷接地工程。

二、施工准备

1. 勘察：对施工现场进行详细勘察，了解地形、地质、土壤、水文等情况，选择合适的防雷接地方式和材料，制定施工方案和预算。

2. 人员配备：组织具备相关资质的施工队伍，包括电工、焊工、测量员等，并对施工人员进行专业培训。

3. 材料设备：准备防雷接地材料（如接地极、接地线、接地夹等）、测量工具、焊接设备、开挖工具等。

4. 施工图纸：熟悉设计图纸，明确防雷接地系统的设计要求。

三、施工工艺流程

1. 开挖：根据设计要求，开挖防雷接地沟槽或坑，注意保护周围环境和设施，防止事故发生。

2. 安装：将防雷接地材料按照设计要求和规范要求，安装在防雷接地沟槽或坑内，确保接地材料的质量和接触良好。

3. 连接：将防雷接地装置与防雷保护体（如防雷针、避雷带、避雷网等）以及被保护对象（如建筑物、设备等）通过接地线或接地带连接起来，确保连接牢固和可靠。

4. 回填：将防雷接地沟槽或坑内的土壤按照规定的比例和顺序，与煤渣、石灰、碳粉等导电材料混合，回填在防雷接地材料上，确保回填的密实度和厚度。

5. 检测：对防雷接地系统进行检测，确保其符合设计要求。

四、施工要点

1. 施工过程中，严格遵循设计要求和规范，确保工程质量。

2. 开挖沟槽时，注意保护地下管线和设施，避免损坏。 3. 安装接地材料时，确保接触良好，防止腐蚀或松动。

4. 回填土壤时，注意密实度和厚度，防止空隙或裂缝。

5. 施工完成后，对防雷接地系统进行检测，确保其符合设计要求。

五、质量验收标准

1. 防雷接地系统应符合设计要求，确保建筑物、设备和人员的安全。

2. 接地材料质量应符合国家标准，确保接触良好。

3. 施工质量应符合相关规范要求，确保工程质量。

4. 检测结果应符合设计要求，确保防雷接地系统有效。
