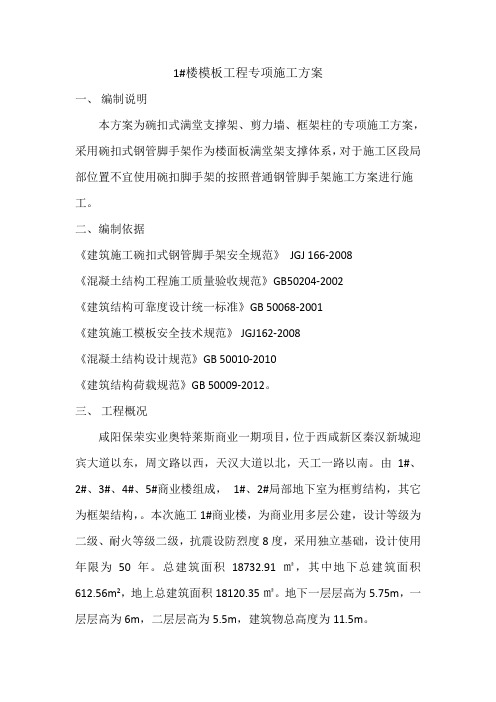

1#楼模板工程专项施工方案一、编制说明本方案为碗扣式满堂支撑架、剪力墙、框架柱的专项施工方案，采用碗扣式钢管脚手架作为楼面板满堂架支撑体系，对于施工区段局部位置不宜使用碗扣脚手架的按照普通钢管脚手架施工方案进行施工。
二、编制依据《建筑施工碗扣式钢管脚手架安全规范》 JGJ 166-2008《混凝土结构工程施工质量验收规范》GB50204-2002《建筑结构可靠度设计统一标准》GB 50068-2001《建筑施工模板安全技术规范》 JGJ162-2008《混凝土结构设计规范》GB 50010-2010《建筑结构荷载规范》GB 50009-2012。
三、工程概况咸阳保荣实业奥特莱斯商业一期项目，位于西咸新区秦汉新城迎宾大道以东，周文路以西，天汉大道以北，天工一路以南。
由1#、2#、3#、4#、5#商业楼组成，1#、2#局部地下室为框剪结构，其它为框架结构，。
本次施工1#商业楼，为商业用多层公建，设计等级为二级、耐火等级二级，抗震设防烈度8度，采用独立基础，设计使用年限为50年。
总建筑面积18732.91㎡，其中地下总建筑面积612.56m2，地上总建筑面积18120.35㎡。
地下一层层高为5.75m，一层层高为6m，二层层高为5.5m，建筑物总高度为11.5m。

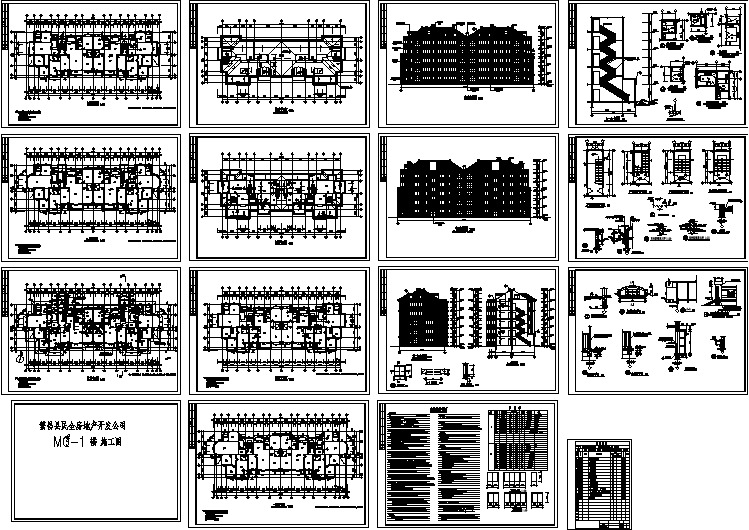

1号楼说明.dwg本次施工主要材料如下：模板：剪力墙、柱、梁、板（2440×1220×13mm）、木方：（40mm⨯70mm）；碗扣式钢管：（φ48⨯3.5）；普通钢管、扣件（十字扣件、转向扣件、对接扣件）：（φ48⨯3.5）；顶托：托板长100mm宽50mm，杆长500mm，杆径30mmΦ14配套对拉螺杆：可重复利用防水型300mm、普通型600mm等1100mm、1200mm、1300mm等；PVC管：Φ16 （薄壁）四、±0.00以下模板设计1、抗水板模板设计：250mm厚抗水板，侧面采用以600mm高（-6.400～-5.800）120mm 厚标砖代替模板，在100mm厚（C15）砼垫层上砌筑（图纸设计垫层外放100mm，因满足砌筑所需尺寸，现将外放增大为150mm），内侧及顶部抹灰，阴阳角处用过筛的细砂浆做45°圆角，为防水施工做好保障。

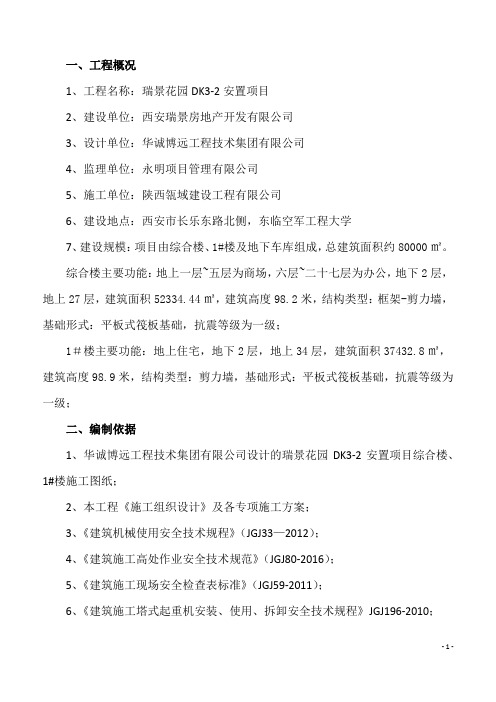

一、工程概况1、工程名称：瑞景花园DK3-2安置项目2、建设单位：西安瑞景房地产开发有限公司3、设计单位：华诚博远工程技术集团有限公司4、监理单位：永明项目管理有限公司5、施工单位：陕西瓴域建设工程有限公司6、建设地点：西安市长乐东路北侧，东临空军工程大学7、建设规模：项目由综合楼、1#楼及地下车库组成，总建筑面积约80000㎡。
综合楼主要功能：地上一层~五层为商场，六层~二十七层为办公，地下2层，地上27层，建筑面积52334.44㎡，建筑高度98.2米，结构类型：框架-剪力墙，基础形式：平板式筏板基础，抗震等级为一级；1＃楼主要功能：地上住宅，地下2层，地上34层，建筑面积37432.8㎡，建筑高度98.9米，结构类型：剪力墙，基础形式：平板式筏板基础，抗震等级为一级；二、编制依据1、华诚博远工程技术集团有限公司设计的瑞景花园DK3-2安置项目综合楼、1#楼施工图纸；2、本工程《施工组织设计》及各专项施工方案；3、《建筑机械使用安全技术规程》（JGJ33—2012）；4、《建筑施工高处作业安全技术规范》（JGJ80-2016）；5、《建筑施工现场安全检查表标准》（JGJ59-2011）；6、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010；7、QTZ100、QTZ80塔吊使用说明书等。
三、塔吊部署本工程为同时施工的住宅群,建筑面积大，工程量大,材料运输量大，决定了本工程垂直运输量大；考虑到本工程工期要求紧，决定了本工程必须采用多台塔式起重机作为垂直运输机械。
现场配备2台塔吊，分别布置在综合楼、1#楼（详见塔吊布置平面图），2台塔吊在工作面上有相互重叠，为了确保塔吊作业安全，特制定本方案。
施工现场塔吊基本技术参数四、塔吊运行安全管理体系与职责项目部按照公司的管理规定，按照安全文明专项方案成立以项目经理为首的塔吊安全运行管理小组，确保塔吊安全运行。
塔吊司机职责1、起重机的指挥人员必须经过培训取得合格证后，方可担任指挥。
小区多层住宅楼工程施工组织设计框剪结构施工组织设计说明：我公司编制的施工组织设计共分为两部分：第一部分:为施工组织设计概述部分，主要叙述了工程基本情况、编制依据以及我司在本项目上的管理目标。
第二部分:为施工组织设计正文部分，分十个题目叙述了我项目部对千里悦水湾工程平面布置、施工方法、施工组织及进度、质量、工期、施工技术、机械设备配备、安全施工、文明施工以及企业管理体系认证情况方面的保证措施。
第一部分概述1、工程基本情况(一)建筑设计概况千里·悦水湾工程位于陕西省宝鸡市下法汤公路旁，是全现浇钢筋混凝土框架结构，局部为剪力墙结构。
本工程建筑层数为地上6＋1层，局部为5层，共分为A,B,C三段，总建筑面积36540.1㎡，其中A段建筑面积6975.4㎡，B 段建筑面积15879.8㎡，C段建筑面积13864.9㎡。
房屋建筑高度为18.3m(-0.3m～檐口)。
本工程按建筑层分为A,B两个防火分区，其中防火分区A中设置3部疏散梯，其中一部为室外梯，防火分区B中设置两部疏散梯，疏散楼梯总宽度为2.6m，疏散梯口防火门均为乙级防火门。
并且根据防火分区情况，本工程设置了5部垂直电梯，电梯安装情况应由厂家在施工前进行说明。
各分项工程概述：室内砌体工程：采用240厚或120厚非承重烧结多孔砖砌筑，用M5的混合砂浆进行墙体砌筑，在多水房间墙体下部需做120高的素混凝土挡水台。
防水工程：由于本工程基础形式为条形基础为主，外墙防水施工至室外散水处收头，外墙防水采用1.0厚聚合物水泥基防水涂膜，墙面采用25厚 1:2.5水泥砂浆加5%防水砂粉找平，在外墙找平前应根据相关规范对外墙拉杆孔进行封堵。
卫生间，淋浴间，水泵房等用水房间地面防水采用1.5厚单组分聚氨酯防水涂膜，其中淋浴间内墙面须将防水层做至1.8m高。
屋面防水等级为2级，防水层耐久年限为15年，其中平屋面防水层采用2道3厚的SBS防水卷材，坡屋面采用2厚水泥基聚合物防水涂膜。
完整6层框架结构住宅楼设计一、工程概况本住宅楼位于城市的新兴住宅区，占地面积约____平方米，总建筑面积约____平方米。
周边配套设施齐全，交通便利，环境优美。
二、设计依据1、相关的建筑设计规范和标准，如《建筑结构荷载规范》、《混凝土结构设计规范》等。
2、地质勘察报告，了解地基的承载能力和地质条件。
3、业主的需求和设计任务书，明确功能布局和建筑风格要求。
三、建筑设计1、平面布局一层主要设置门厅、物业管理用房、车库等公共区域。
二至六层为标准层，每层设计多个户型，包括两居室、三居室等，以满足不同家庭的需求。
每个户型都注重采光和通风，客厅和卧室朝向主要采光面。
合理规划交通流线，设置楼梯和电梯，方便居民上下楼。
2、立面设计采用现代简约的建筑风格，注重线条的简洁和色彩的搭配。
外立面使用环保、耐久的建筑材料，如真石漆、面砖等。
3、剖面设计层高为____米，保证室内空间的舒适性。
室内外高差设置为____米，以防止雨水倒灌。
四、结构设计1、结构选型采用框架结构，具有良好的抗震性能和空间灵活性。
框架柱和框架梁的尺寸根据荷载计算和规范要求确定。
2、材料选用混凝土强度等级：基础采用 C____，框架柱采用 C____，框架梁采用 C____。
钢筋：选用 HRB____和 HPB____级钢筋。
3、基础设计根据地质勘察报告，选用合适的基础形式，如独立基础或筏板基础。
确保基础的稳定性和承载能力满足要求。
4、抗震设计按照当地的抗震设防烈度进行设计，采取相应的抗震构造措施。
1、生活给水系统采用分区供水方式，低区由市政管网直接供水，高区由变频调速供水设备供水。
管材选用 PPR 管，保证水质和供水安全。
2、排水系统采用污废合流的排水体制，污水经化粪池处理后排入市政污水管网。
排水管材选用 UPVC 管。
3、消防给水系统设置室内消火栓系统和自动喷水灭火系统，保证消防安全。
六、电气设计1、供电系统从小区变电站引入电源，采用三相四线制供电。
