当前位置：文档之家 › 09sh10wl000178初三物理何晨(2009年12月12日14B电学计算题分类例析、等效电路、电路故障判断)吴德静

09sh10wl000178初三物理何晨(2009年12月12日14B电学计算题分类例析、等效电路、电路故障判断)吴德静

  • 格式：doc
  • 大小：1.08 MB
  • 文档页数：12

中小学1对1课外辅导专家 精锐教育网站：www.1smart.org 精锐教育·教务管理部 1 精锐教育学科教师辅导讲义

讲义编号 09sh10wl000178

学员编号：sh10ml42 年 级：初三 课 时 数：3 学员姓名：何晨 辅导科目：物理 学科教师：吴德静

学科组长签名及日期 教务长签名及日期 课 题 电学计算题分类例析、等效电路、电路故障判断 授课时间：2009年12月12日 备课时间：2009年12月12日

教学目标 1、简单串并联问题的解决 2、生活用电问题的解决 3、变化电路问题的解决 4、电路保护问题的解决 5、开放性问题的解决 6、等效电路简化原则 7、电路故障的判断

重点、难点 重点：学会分析电学计算 难点：变化电路问题的解决

考点及考试要求 电学计算题中的具体分析 教学内容 电学计算题分类例析 电路计算是初中物理的重点知识，它已成为历年来中考的必考内容。主要考点有：①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律分析解决简单的电路问题；②知道串并联电路中电流、电压、电阻的关系，并会运用这些知识分析解决简单的串、并联问题；③知道电功、电功率的公式，并会求解简单的问题；④知道额定电压、额定功率、实际功率以及它们之间的关系；⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题。 1、简单串并联问题 解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。 例1、（2004上海）如图1所示的电路中，电阻R1的阻值为10。闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值 中小学1对1课外辅导专家

精锐教育网站：www.1smart.org 精锐教育·教务管理部 2 解析：（1）并联电路电流关系21III，则

通过电阻R2的电流AAAIII2.03.05.012 （2）并联电路各支路电压相等，则 电源电压VARIUUU3103.01112

（3）由欧姆定律RUI得IUR，则 152.03222AVIUR 例2、（2004大连）如图2所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？

解析：根据题意，闭合开关S后，电压表的示数6V，电流表示数为0.14A，则： 电源电压 U=6V 电路中的电流 IR=I=0.14A 电阻R两端电压 UR=U-UL=6V-2.5V=3.5V

（1） 由欧姆定律RUI得：2514.05.3AVIURRR

（2）小灯泡的电功率：WAVIUPRLL35.014.05.2 例3、(2004漳州) 如图3所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。已知R1=12，电流表A1的示数为0.5A，电流表A的示数为1.5A。求：（1）电源电压；（2）灯L的电阻；（3）灯L的额定功率。

解析：（1）电源电压VARIU6125.011 （2） 通过灯L的电流AAAIIIL15.05.11 灯L的电阻616AVIURLL （3）灯L的额定功率WAVUIPLL616 中小学1对1课外辅导专家 精锐教育网站：www.1smart.org 精锐教育·教务管理部 3 2、生活用电问题 家庭电路与我们的生活密切相关，家用电器在家庭里越来越多，有关生活用电问题的计算自然成为中考的热点。 例4、（2004芜湖）小欣家的电冰箱功率是0.2kW。双休日全家外出的两整天里，只有电冰箱在自动间歇工作。这两天前后，电能表示数如图4所示。则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？

解析：电冰箱消耗的电能 2.3kWhkWh 1645.8-kWh 1648.1W 电冰箱实际工作时间

hkWkWhPWt5.112.03.2

例5、（2004大连）小王家电能表上标有“220V 10A”字样，他家原有电器的总功率是1500W。最近新买了一个电热水器，铭牌上部分数据如下表所示。(计算结果保留小数点后两位小数)

额定容积/L 60 额定功率/kW 1.2 额定电压/V 220 净重/kg 25 水温调节范围/℃ 10—70

试求：(1)电热水器的额定电流是多少安培？ (2)电热水器正常工作时的电阻是多少欧姆？ (3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？ 解析：（1）根据P=UI求得热水器得额定电流 AVWUPI45.5220120011

（2）由RUI得IUR 热水器正常工作得电阻37.4045.5220AVR （3）原有用电器同时工作时电路中得电流

AAWUPI82.6220150022 假如原来用电器同时工作，再接入电热水器，通过电能表的总电流 AAAIII27.1282.645.521 中小学1对1课外辅导专家 精锐教育网站：www.1smart.org 精锐教育·教务管理部 4 因为：I=12.27A>10A，所以他家的用电器不能同时使用。 例6、（2004佛山）在家用电器中，有许多电器的电功率是不同的下表列出了小明家的部分家用电器懂得电功率。 家用电器的额定电功率

电器 电功率 电器 电功率 电器 电功率 空调 1000W 电熨斗 500W 电冰箱 100W 微波炉 1000W 洗衣机 500W 电扇 100W 电热水壶 1000W 电视机 200W 手电筒 0.5W 抽油烟机 800W 电子计算机 200W 计算器 0.5mW 小明在开着空调的房间里使用电子计算机，而且电热水壶在烧开水，如果家里只有这几种电器（各一件）在正常工作，在这种情况下，请计算： （1）电路的总功率和总电流各是多少？ （2）如果平均每天使用3h，一个月（按30天计算）用电多少千瓦时？

解析：（1）电路的总功率：WWWWP220010002001000总

电路的总电流：AVWUPI102202200总 （2）kWWP2.22200总 一个月用电：kWhhkWtPW1983032.2总 3、变化电路问题 由于开关的通断、滑动变阻器滑片的移动改变了电路的结构，电路中的电流、电压值会发生变化，称之为变化电路问题。解决变化电路问题的关键是把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。 例7（2004沈阳）如图5所示，电源电压保持不变，灯L1和L2上分别标有“6V 3W”和“6V 6W”字样，灯L3上标有“12V”，其它字迹模糊不清。当断开S1，闭合S、S2时，其中一盏灯能长时间保持正常发光；当断开S2，闭合S、S1

时，电流表的示数为0.3A。求电源电压和灯L3的额定功率。

解析：断开S1，闭合S、S2时，灯L1与L2串联，其等效电路图为 中小学1对1课外辅导专家

精锐教育网站：www.1smart.org 精锐教育·教务管理部 5 灯L1额定电流AVWUPI5.063111

灯L2额定电流AVWUPI166222 ,21II灯L1能长时间正常发光 电路中电流I=0.5A

灯L1电阻123)6(21211WVPUR

灯L2电阻66)6(22222WVPUR 电源电压VARRIU9)612(5.0)(21 断开S2，闭合S、S1时，只有L3发光，其等效电路图为

灯L3电阻303.09/3AVIUR 灯L3的额定功率WVRUP8.4301223233）（额额 例8、(2003辽宁)如图8所示，电源电压保持不变，滑动变阻器最大阻值为R1=40，小灯泡的电阻为10且保持不变。当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W。求： （1）电阻R2的阻值； （2）当S1、S2均闭合且滑片P滑到b端时，电压表的示数； （3）整个电路消耗的最小功率。 中小学1对1课外辅导专家

精锐教育网站：www.1smart.org 精锐教育·教务管理部 6 解析：（1）当S1、S2均闭合且滑片P滑到b端时，小灯泡L短路，R1、R2并联，等效电路图为

232II，

21

III

2121II

1221RRI

I

2040211212RIIR （2）当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L和121R串联，其等效电路图为

由LRIP2/ AWRPIL11010/ 电源电压VARRIUL30)402110(1)21(1/ 当S1、S2均闭合且滑片P滑到b端时，电压表测电源电压，其示数为30V。 （3）当S1、S2均断开且滑片P置于b点时，电路总电阻最大，电路消耗的电功率最小

WVRUP181040)30(22

合集下载

09年中考物理电路和电阻测量考试题

09年中考物理电路和电阻测量考试题

物理试题(全卷共四个大题满分:100分考试时间:100分钟)注:未加“*”的为毕业考试题一、选择题（本题共12小题，每小题2分，共24分.每小题给出的四个选项中,只有一个正确选项,选对的给两分.)1.在国际单位制中,电荷量的单位是( )A.安培B.库仑C.焦耳D.瓦特2.下列现象中属于液化的是( )A.夏天,从冰箱中取出的鸡蛋会“冒汗”B.寒冷的冬天,室外冰冻的衣服也会变干C.盘子里的水,过一段时间会变少D.杯子中的冰块,过一段时间会变成水3.下列现象中,属于光的反射的是( )A.月食现象B.阳光在浓密的树荫下形成的圆形光斑C.平静湖面上群山的倒影D.岸边看到清澈见底的湖水中嬉戏的小鱼4.决定白炽灯明暗程度的因素是( )A.灯泡的电阻B.灯泡的额定功率C.灯泡消耗的实际功率D.灯泡消耗的电能5.下列说法中正确的是( )A.萝卜放在泡菜坛里会变咸,这个现象说明分子间存在后斥力B.两块表面干净的铅块压紧后会结合在一起,说明分子间存在斥力C.锯木头时锯条会发热,这是通过热传递使锯条的内能发生了改变D.太阳能热水器是通过做功把光能转化为内能的6.一箱汽油用掉一半后,关于它的说法下列正确的是( )A.它的密度将变为原来的一半B.它的比热容将变为原来的一半C.它的热值将变为原来的一半D.它的质量将变为原来的一半7.关于生活用电,下列说法正确的是( )A.保险丝的作用是随时切断电路B.有金属外壳的家用电器,外壳一定要接地C.保险丝熔断一定是电路发生了短路D.使用测电笔时不能用手接触笔尾的金属体8.关于温度、热量和内能,下列说法正确的是( )A.物体的温度越高,所含热量越多B.温度高的物体,内能一定大C.0℃的冰块,内能一定为零D.温度相同的两物体间不会发生热传递9.在同学们已做过的大量物理实验中,有不少涉及到物理量的测量,其中有一类物理量可以直接用仪器进行测量,如课本的长度l可直接用毫米刻度尺测量;而另一类物理量的测量只能间接完成,如速度v的测量,需用刻度尺测出物体运动的路程s,用计时器测量该物体通过这段路程所需时间t,再由路程和时间的比值计算出物体的运动速度v.下列物理量的测量属于直接测量的是( )A.固体密度的测量B.小灯泡电功率的测量C.导体电阻的测量D.电路中电流的测量10.如右图所示,两盏相同的灯泡在电路闭合后都能正常发光.过一会儿,两盏灯都熄灭了,此时电路中的电流表没有示数,但电压表有示数.那么电路发生的故障可能是( )A.灯泡L1灯丝断了B.灯泡L2灯丝断了C.灯泡L1短路D.灯泡L2短路*11.A、B两物体叠放在水平桌面上,在如图所示的三种情况下:①甲图中两物体均处于静止状态;②乙图中水平恒力F作用在B物体上,使A、B一起以2m/s的速度做匀速直线运动;③丙图中水平恒力F作用在B物体上,使A、B一起以20m/s 的速度做匀速直线运动.比较上述三种情况下物体A在水平方向的受力情况,以下说法中正确的是( )A.三种情况下,A在水平方向都不受力B.三种情况下,A在水平方向都受力且受力相同C.①中A在水平方向不受力,②、③中A在水平方向上都受力但受力不同D.①中A在水平方向不受力,②、③中A在水平方向上都受力且受力相同*12.如图所示是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻上滑动.从测量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度h.已知电流增大时,电流表指针向右偏转,则( )A.油面下降时,电流表指针向右偏转B.油量表的零刻度线一定与电流表原零刻度线重合C.油量表的刻度值从左往右是逐渐增大的D.油箱内的油越少,流过电流表的电流越大二、填空、作图题(每空1分,共22分)13.同学们列纵队参加升旗仪式时,如果你站在最后,当你看到自己前面的那个同学挡住了前方所有的同学,纵队就列直了,这可以用光的______________来解释.14.家用电饭煲是利用电流的________效应制成的.铭牌上标示的电功率越大的电饭煲,其电阻值越__________.15.天平主要应用了物理学中的________________原理;酒精测试计是根据液体_____________的性质制成的.16.滑动变阻器是通过改变电阻丝接入电路的__________来改变接入电路的电阻值,从而改变电路中的电流.一个标有“10Ω 2A”的滑动变阻器,它的阻值变化范围是__________Ω.17.与毛皮摩擦后的硬橡胶棒带负电荷,说明在摩擦的过程中,毛皮__________电子.(选填“得到”或“失去”)18.小刚为了研究热传递过程中,温度变化与时间的关系,他将装有热奶的奶瓶放入室温的水中,如图(A)所示.小刚每隔一定的时间记录一次水温.作出了图(B)所示的图像.请你根据图像判断,大约经过__________min,热奶和水达到热平衡,此时的水温约为__________℃.19.一个导体两端的电压为4V时,通过它的电流为0.5A,该导体的电阻为__________Ω;当这个导体两端不加电压时,该导体的电阻为__________Ω. 20.有一个电铃,它的电阻是10Ω,额定电压为6V,现只有一个电压为9V的电源,为使电铃正常工作,应给它__________(选填“串”或“并”）联一个阻值为__________Ω的电阻.21.当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时,发现两个眼镜形成的光斑情况不同.阳光通过眼镜甲形成的光斑中间较四周亮,而阳光通过眼镜乙形成的光斑中间较四周暗,由此可判断眼镜甲是________透镜,眼镜乙是__________透镜.22.如图甲、乙所示的两个演示实验中,演示磁场对电流作用的是__________;演示电磁感应现象的是__________.23.右图所示为描述地磁场磁感线的分布图,请在图中用箭头标出ab这条磁感线的方向.*24.一辆汽车在平直的高速公路上由静止开始加速,最后做匀速直线运动.请你参照下面的示例,根据这个过程中的现象,说出用到的三个相应的物理知识.示例:汽车匀速运动时,牵引力等于阻力.(1)________________________________________________.(2)________________________________________________.(3)________________________________________________.三、实验探究题(22分)25.(1)(4分)按下列要求回答问题,并把答案填在横线上.a.图(A)所示电阻箱的读数为__________Ω.b.图(B)所示的实验中,测得石块的体积为__________cm3.(2)(2分)根据下面左图中所示测电阻的电路图,用笔画线代表导线连接右图中未完成的实物边线图.26.(6分)如图所示,在“探究运动和力的关系”的实验中,让小车每次从斜面顶端处由静止滑下,改变水平面的粗糙程度,测量小车在水平面上滑行的距离.结果记录在下表中.接触面小车受到的摩擦力大小小车运动的距离s (单位:cm)毛巾大18.30棉布较大26.83木板小(1)第三次实验中,小车在水平木板上滑行时的停止位置如图所示,读出小车在木板上滑行的距离并填在表中相应空格处.(2)分析表中内容可知:平面越光滑,小车受到的摩擦力越__________,小车前进的距离就越__________.(3)根据实验结果推理可得:若接触面完全光滑,即水平方向不受外力作用,轨道足够长,小车将一直做__________运动.可见,力不是使物体运动的原因,力是改变物体__________的原因.*27.(10分)利用如图所示的电路,测定一个电热器R0(R0的阻值未知,额定电压已知为U0)的额定功率P0,图中R为滑动变阻器,R’为电阻箱,图中所有仪器都能保证实验正常进行.开始实验前,三个开关S、S1、S2均处于断开状态.(1)开关S闭合之前,滑动变阻器R的滑片P应位于变阻器的__________端.(选填“左”或“右”)(2)根据公式P0=U0I0,王强同学设计了如下的实验步骤:A.闭合开关S.B.闭合开关S2,调节电阻箱R'的旋盘,当电流表示数与电阻箱示数的乘积等于U0时,停止R'的调节.C.断开开关S2,闭合开关S1,记下此时电流表的示数I0,即可得P0=U0I0.实际上王强同学设计的实验步骤是错误的!他的错误是_____________________.(3)请你将正确实验所必需的步骤,按合理的顺序写在后面的横线上:A.闭合开关S.B.先闭合开关S1,__________________________________________________________________________________________________________________ ______.C.____________________________________________________________ ____________________________________________________________________ ______.D.用你测得的量和已知量表示额定功率P0=______________________.四、论述计算题(32分.本大题各小题要求写出必要的文字说明、解答步骤和公式,只写出最后答案的不能给分.)28.(7分)一个标有“220V 1.1kW”的电水壶,在额定电压下工作,求:(1)电水壶正常工作时通过它的电流强度.(2)电水壶的电阻.(3)通电10分钟,电水壶产生的热量.29.(7分)“五一”假期,小明一家驾车外出旅游.一路上,所学的运动学知识帮助他解决了不少实际问题.(1)经过某交通标志牌时,小明注意到了牌上的标示如图所示.小明想了想,马上就明白了这两个数据的含义:从交通标志牌到上桥距离为18km,通过这段公路时汽车的行驶速度不能超过40km/h.若小明爸爸驾车通过这段路程用时30min,则汽车的速度为多少km/h?在遵守交通规则的前提下,试计算从标志牌到上桥最快要用几分钟?(2)当汽车行至某高速公路入口处时,小明注意到这段高速公路全长180km,行驶速度要求为:最低限速60km/h,最高限速120km/h,小明看表此时正好是上午10:00,他很快算出并告诉爸爸跑完这段路程,必须在哪一段时间内到达高速公路出口处才不会违规.请你通过计算,说明小明告诉他爸爸的是哪一段时间?*30.(9分)一密度为ρ木=0.6×103kg/m3的长方体木块,长a=0.4m,宽b=0.2m,高c=0.1m.(1)当木块漂浮在水面上时,它露出水面部分的体积是多少?(2)若采用挖空的方法,把这个木块做成一只小“船”,使它能装载5.9kg的沙子而不至于沉没,木块上被挖去的部分体积至少应该有多大?(水的密度:ρ水=1.0×103kg/m3,g取10N/kg)*31.(9分)如图所示的电路中,电源电压恒定不变,灯泡L上标有“6V 3W”,定值电阻R0的阻值为8Ω,滑动变阻器R的最大阻值为120Ω,电压表的量程为0～15V.当电压表的示数为8V时,灯泡恰好正常发光,忽略温度变化对灯泡电阻的影响.求: (1)电源电压U.(2)滑动变阻器连入电路的电阻值为25Ω时,灯泡消耗的实际功率.(3)在不超过灯泡额定电压和电压表量程的情况下,滑动变阻器接入电路的电阻值的变化范围.重庆市2005年初中毕业暨高中招生统一考试物理参考答案1.B2.A3.C4.C5.A6.D7.B8.D9.D 10.B *11.A *12.C 13.直线传播原理14.热小15.等臂杠杆热胀冷缩16.长度0～10Ω 17.失去18.13 40 19.8 8 20.串5 21.凸凹22.乙甲23.(如图)*24.(1)汽车加速运动时,牵引力大于阻力(2)汽车加速过程中,重力与支持力是平衡力(3)汽车运动过程中,都要受到摩擦力25.(1)175.0 8 (2)(如图)26.(1)63.20 (2)小远(3)匀速直线运动状态*27.(1)左(2)I0并不一定是额定电流(3)B.调节滑片P,使电流表的读数为I1时,保持滑片不动.C.断开开关S1,闭合开关S2,调节电阻箱R'使电流表的示数为I1时,读出电阻箱的读数R1.D.P0=U02/R128.解:(1)I=P/U=1100W/220V=5A(2)R=U/I=220V/5A=44Ω(3)Q=Pt=1100W·600s=6.6×105J29.解:(1)V=S/t=18km/0.5h=36km/ht=S/V=18km/40km·h-1 =0.45h=27min(2)t小=S/V=180km/120km·h-1 =1.5h t大=S/V=180km/60km·h-1 =3h所以在11:30～13:00之间到达出口处就不会违规*30.解:(1)V=abc=0.4m·0.2m·0.1m=8×10-3m3V排=F浮/ρ水g=ρ木V/ρ水=0.6×103m3·8×10-3m3/1×103m3=4.8×10-3m3 V露=V-V排=8×10-3m3-4.8×10-3m3=3.2×10-3m3(2)刚好悬浮时的浮力:F浮=ρ水gV排=1×103m3·10N/kg·8×10-3m3=80N挖空后木块的重力为:G木=F浮-G沙=80N-5.9kg·10N/kg=21N挖去部分的重力为:G挖=ρ木gV-G木=0.6×103m3·10N/kg·8×10-3m3-21N=27N 挖去部分的体积为:V挖=G挖/ρ木g=27N/0.6×103m3·10N/kg=4.5×10-3m3*31.解:灯的额定电流和电阻:IL=PL/UL=3W/6V=0.5A RL=UL/IL=6V/0.5A=12Ω(1)R0上的电压为:U0=ILR0=0.5A·8Ω=4V,电源电压为:U=6V+4V+8V=18V(2)I=U/(RL+R0+R)=18V/(12Ω+8Ω+25Ω)=0.4A P=I2RL=(0.4A)2·12Ω=1.92W(3)当灯正常发光时R最小:R小=UP/IL=8V/0.5A=16Ω当电压表读数为15V时,R最大:因为串联,R大:(RL+R0)=UP':(U-UP')R大=15V÷(18V-15V)×(12Ω+8Ω)=100Ω。

初三物理电学试题及答案

初三物理电学试题及答案

初三物理电学试题及答案# 初三物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. V = R / IC. I = V / RD. R = V / I答案：C3. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻的和B. 总电阻等于各分电阻的差C. 总电阻等于各分电阻的积D. 总电阻等于各分电阻的倒数之和答案：A4. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流的和B. 总电流等于各支路电流的差C. 总电流等于各支路电流的积D. 总电流等于各支路电流的倒数之和答案：A5. 家庭电路中的用电器通常是：A. 串联B. 并联C. 混联D. 无法确定答案：B6. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 伏特（V）答案：B7. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电功率答案：C8. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 家庭电路中，保险丝的作用是：A. 导电B. 保护电路C. 储存电能D. 转换电压答案：B10. 电磁铁的磁性强弱与以下哪个因素无关：A. 电流大小B. 线圈匝数C. 铁芯存在D. 线圈的材料答案：D二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这种现象叫做电流的____。

答案：热效应12. 电压表的内阻越大，测量误差越____。

答案：小13. 电能的单位是____。

答案：焦耳（J）14. 家庭电路中，开关与被控制的用电器是____连接的。

答案：串联15. 电功率的计算公式P=UI中的U代表的是____。

答案：电压16. 串联电路中，电阻R1和R2的电压之比U1:U2等于____。

答案：R1:R217. 并联电路中，电阻R1和R2的电流之比I1:I2等于____。

09真题2009年湖州初中生毕业考试物理试卷word原版评分标准

09真题2009年湖州初中生毕业考试物理试卷word原版评分标准

2009年湖州市中考物理试题本卷g 取io 牛/千克。

一、选择题1.即将初中毕业的你，对自己的描述，最合理的是 A. 身高约170毫米 B. 质量约500牛 C.体温约30 C D.平静时每分钟呼吸约15次2.2009年10月1日是我国建国60周年大庆的日子，在电视转播中将会看到以下一些壮观 场面。

下列解释不正确的是3. 下列装置中，利用电磁铁制成的是 A. 指南针 B. 电铃 C. 白炽灯 D. 光盘4. 南极科考队使用酒精温度计而不是水银温度计，是由于酒精的 A.沸点低B.密度小C.凝固点低 D.比热大5. 右图是“神舟”七号航天员志刚从飞船轨道舱出来时的情境。

出舱后，生命保障系统就由 航天服承担。

下列关于航天服的作用，不正确的是A.保证人体周围有稳定的气压B.防止热传递以确保人体有舒适的温度C.改变人体的质量D. 防止强烈的紫外线对人体的辐射6. 小明很喜欢看《动物世界》这一电视节目，动物的一些奇妙现象激发着他的灵感，他常 把动物的行为和军事、交通工具进行类比。

下列对应关系中，不正确的是 A. 鸟在空中展翅滑翔时不会坠落下来一一飞机B. 鱼通过改变鱼鳔内的空气量在水中自由沉浮一一潜水艇C. 骆驼用宽大的足在松软的沙漠上行走自如一一履带式坦克D. 蝙蝠通过发出和接受超声波确定猎物的方位一一雷达7•小明观察了市场上自动测高仪后，设计了以下四个电路（其中R '是滑动变阻器，R 是定值电阻，电源两极间电压恒定）。

其中能实现身高越高，电压表示数越大的电路是《银币穿越玻璃杯》的魔术是在不动大杯的情况下， 让在桌面上的银币进入到小杯中 （如图 甲）。

图乙是对该魔术的一种破解过程，则有关破解过程的说法，不正确的是 A.从A 到B 的过程中，硬币受到了重力、摩擦力、手对硬币的推力 B. 硬币从B 到C 的过程中，由弹簧的势能转化为硬币的机械能 C. 硬币离开B 后，由于惯性一直运动到 DD.硬币从D 到E 再到杯中，可以说明力能改变物体的运动状态滑片臥D.&在今年央视春晚中, B《第】9題囲｝魔术师刘谦的精彩表演叫人叫绝， 使人们对魔术产生了浓厚的兴A.翹齐的肽列光 的直践佚描C,畑花的倒協一光的反熾I ）•證翼升空一力时 柞用址相互的滑片PQA.R滑片F二•简答题9•炎热的夏天中午，在太阳光的照射下，海滨浴场沙滩上沙子的温度升高、内能增大，这 是通过 方式改变内能的。

初中物理必做的8道电学经典基础计算题(附答案)(精编)

初中物理必做的8道电学经典基础计算题(附答案)(精编)

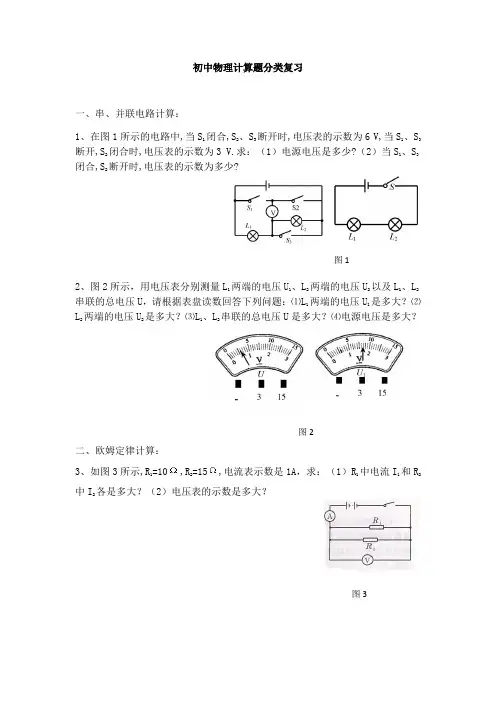

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开,S2闭合时,电压表的示数为3 V.求：（1）电源电压是多少?（2）当S1、S3闭合,S2断开时,电压表的示数为多少?2、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L 2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？二、欧姆定律计算：3、如图3所示,R1=10,R2=15,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？图1图2图34、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V；当电源电压增至12 V时，电流表的示数为0.5 A。
