建筑设计说明书

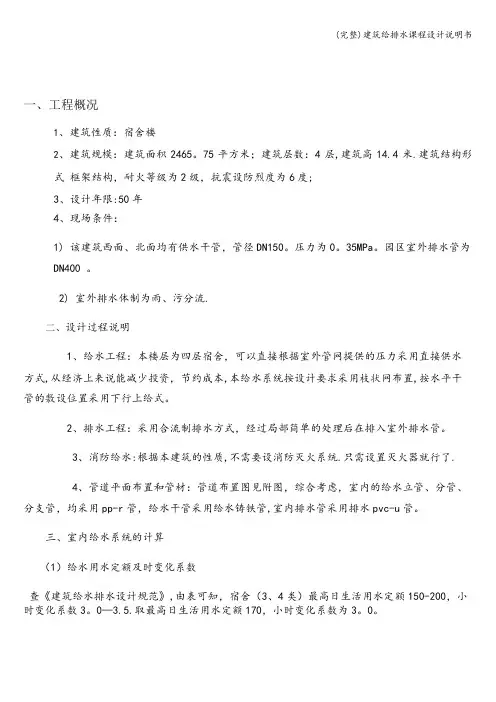

一、工程概况1、建筑性质：宿舍楼2、建筑规模：建筑面积2465。

75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式框架结构，耐火等级为2级，抗震设防烈度为6度;3、设计年限:50年4、现场条件：1) 该建筑西面、北面均有供水干管，管径DN150。

压力为0。

35MPa。

园区室外排水管为DN400 。

2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。

2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。

3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。

三、室内给水系统的计算（1）给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。

0—3.5.取最高日生活用水定额170，小时变化系数为3。

0。

（2)最高日用水量Q d =mq=288×170=48.96m 3/d （3)最高日最大时用水量 Q h =·K h =48。

96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s ）淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。

地区六层住宅建筑给水排水设计说明书一、工程概况1.1设计题目六层住宅建筑给水排水设计1.2设计任务地区六层住宅建筑。

建筑各层平面及总平面图。

每户卫生间设低水箱坐式大便器、洗面盆、浴缸，厨房设有洗涤盆、煤气灶台台面标高离地面700毫米。

室外DN300给水管，北面进水,管芯离地面1.0米。

白天最低水压0.17Mpa，晚上10点-4点水压为0.3Mpa。

污水集中排入其北面的污水干管，接管点高程为－2.5m（相对室地面标高）。

1.3设计要求1. 室各层给水、排水管道平面布置图（底层、二--六层、屋顶）；2.室给水、排水管道系统图；3.屋顶水箱容积及预留孔洞位置图；4. 设计说明书(5000-8000)；1.4任务分析由于本次设计为地区六层住宅设计，故可不需要考虑中水处理，消防给水。

本次设计，需对室给水方式进行选择，污废水排放、雨水排放等进行设计。

二、室给水系统设计与计算2.1室给水系统的确定2.1.1建筑给水方式选择由小区室外市政管网供给，再根据压力进行分析计算以确定给水方式。

2.1.2给水系统的组成（1）引入管引入管是一个建筑的总进水管，或称进户管，是室外给水管网与室给水管网之间的联络管段，引入管段上一般设有水表阀门等附件。

对于一些比较重要的或档次比较高的建筑，引入管需要设两条，分别从建筑物的两侧引入以确保安全供水，当一条管道出现问题需要检修时，另一条管道仍可保证供水。

本设计采用两条引入管。

（2）水表节点水表节点是指装设在引入管上的水表及其前后设置的阀门和泄水装置总称。

在引入管段上应装设水表，计量建筑物的总用水量在其前后装设阀门旁通管和泄水阀门等管路附件，水表及其前后的附件一般设在水表井中。

为利于节约用水体现“谁消费，谁付费”的原则，住宅建筑每户的进水管上均应安装分户水表。

本设计采用采用两条引入管，故不需设置旁通管。

（3）给水管网给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑部各个用水点。

课程设计说明书课程名称：建筑给水排水工程课程设计题目：学院：建筑工程系：土木工程专业：给水排水工程班级：给水排水2012学号： 6002212005学生姓名：彭学政起讫日期： 2015.6.24～2015.7.8指导教师：黄小华、刘振中、杨长河、李鹏程系分管主任：审核日期：第一篇设计说明书第一章给水工程设计1.1 给水工程设计1.1.1 设计方案1.1.2 设计方案比较结论1.1.3 室内给水系统1.1.4 室外给水系统1.2 给水系统的组成1.3.2 管材第二章消火栓消防工程设计2.1 消火栓消防工程设计基本参数2.2 消火栓消防工程设计方案比较2.2.1 设计方案2.3 消火栓消防系统的设计2.3.1 室外消火栓消防管道2.3.2 室内消火栓消防系统2.3.3 室内消火栓布置2.4 管材第三章污废水排水工程设计3.1 排水体制确定3.2 污废水排水工程设计方案比较3.2.1 设计方案3.3 污废水排水工程的设计3.3.1 室内污废水排水管道3.4 污废水排水系统的组成3.5 设备及管材3.5.1 设备3.5.2 管材3.6 施工要求第二篇设计计算书第五章冷水系统计算第六章消火栓给水系统计算6.1 基本参数6.1.1 设计参数6.2 消火栓的间距及布置6.2.1 消火栓保护半径6.3 消火栓系统水力计算6.3.1 确定设计参数6.3.2 计算水枪喷嘴所需水压H q6.3.3 计算水龙带水头损失H d6.3.4 计算消火栓口处所需水压H xh6.3.5 校核6.3.6 屋顶消火栓6.3.7 水力计算6.4 消防贮水设备6.4.1 水泵接合器设置第七章喷淋系统计算第八章污废水排水系统计算7.1 设计秒流量公式7.2 室内排水系统水力计算7.2.1 基本规定7.2.2 排水系统横支管水力计算7.2.3 排水系统立管水力计算7.3 化粪池的计算第九章材料一览表设计参考资料设计体会第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。
