离心压缩机结构及原理
水平剖分型
垂直剖分型
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
叶轮 叶轮随主轴高速旋转 ，对气体做功，是气体获 得能量的唯一来源。气体 在叶片的作用下，随叶轮 做高速旋转。而气体由于 受离心作用及在叶轮内的 扩压流动，其压力及动能 均得到提高。
叶轮按照结构形式可 分为闭式叶轮、半开式叶 轮和开式叶轮。
轴承 机组各缸体的支撑和推力 轴承均采用可倾瓦式，使 转子在运转时在最佳位置 ，不会产生油膜振荡，保 证机组运行平稳。
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
干气密封 密封原理——静力和动力 的平衡。 优点——泄漏极少、磨损 小、使用寿命长、能耗低 、操作简单可靠。
沈阳鼓风机集团股份有限公司
天津蓝星石化 分公司
型号： 2MCL1207
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
离心压缩机产品覆盖整个炼油工艺流程
原油的深加工 （二次加工）
l 催化裂化装置 l 催化裂解装置 l 延迟焦化装置 l 加氢裂化装置 l 重整装置（连续重
整/催化重整） l 加氢处理装置
延迟焦化装置 加氢裂化装置
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
机壳 压缩机机壳是压缩机的工 作室，也是压缩机的骨架 ，它必须有良好的密封性 。 压缩机机壳有水平剖分和 垂直剖分两种形式，分别 用于不同的工作条件。
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
隔板 隔板的作用是把压缩机的 每一级隔开，将各级叶轮 分隔成连续性流道，隔板 相邻的面构成扩压器通道 ，来自叶轮的气体通过扩 压器把一部分动能转换为 压力能。隔板的内侧是回 流器。气体通过回流器返 回到下一级叶轮的入口。 回流器内侧有一组导流叶 片，可使气体均匀地进到 下一级叶轮入口，并调整 气体的流动方向。
根据目的产品不同，炼油厂的原油加工方案
燃料型：主要产品用做燃料的石油产品。 燃料—润滑油型：除生产用做燃料的石油产品之外，部分或者大部分减压馏分油 和减压渣油还被生产各种润滑油产品。 燃料—化工型：如了生产燃料产品外，还生产化工原料以及化工产品，例如某些 烯烃、芳烃、聚合物的单体等。
燃料—化工型这种加工方案体现了充分利用石油资源的要求， 也是提高炼油厂经济效益的重要途径。 是目前石油加工的发展方向.
第二部分、离心压缩机结构及原理
干气密封 螺旋槽内气体流动——螺 旋槽转动时，气体从外圆 向中心流动，随后受到密 封堰的阻力，压力升高， 使动环与静环分开，形成 气膜，起到密封作用。
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
小结
420万吨/年延 迟焦化装置
炼厂气加工
惠州炼油分公司
型号：2MCL807
360万吨/年中压 加氢裂化装置
惠州炼油分炼公厂司 气加型工号：BCL407-A
重整装置 预加氢装置
重整循环氢压缩机 重整氢增压机组 再生气压缩机组
320万吨/年 连续重整装置
320万吨/年 连续重整装置
大连恒力石炼化厂公 气加型工号：BCL458
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
叶轮 对于含H2S和H2的气体 ，压缩机的叶轮材料通常 选用沉淀硬化不锈钢并考 虑材料的H2S应力腐蚀 抗力(SSC抗力)，采用 了特殊的热处理工艺来控 制其强度性能并赋予材料 高的SSC抗力。
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
Ø 加氢精制装置
Ø 气分装置
Ø 中压加氢改质装置 Ø 烷基化装置
Ø 硫磺回收装置
Ø PDH装置 Ø BDH装置
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
离心压缩机产品覆盖整个炼油工艺流程
原油的深加工 （二次加工）
l 催化裂化装置 l 催化裂解装置 l 延迟焦化装置 l 加氢裂化装置 l 重整装置 l 加氢处理装置
MCL455异丁烷 压缩机组
45万吨/年丙 烷脱氢装置
绍兴三锦石化
2MCL1104热泵
有限公炼司 厂气加工压缩机组
DMCL1106+2MCL1017 产品气压缩机组
45万吨/年异 丁烷脱氢装置
山东齐翔腾达 化工有限公司
3MCL522 热泵压缩机组
DMCL906+MCL906 反应气压缩机组
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
加氢装置
沈阳鼓风机集团股份有限公司
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
离心压缩机产品覆盖整个炼油工艺流程
炼厂气加工
l 气分装置 l 烷基化装置 l PDH装置 l BDH装置
气分装置 烷基化
装置 PDH装置
BDH装置
30万吨/年气 体分馏装置
10万吨/年烷 基化装置
炼厂气加工
延炼实业有限
MCL452丙烷压
公司炼厂气加工 缩机组
炼厂气加工
中油大连西太 平洋公司
v第五单元：表示缸内装的叶轮级数
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
第二部分、结构及原理
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
离心压缩机
转子
定子
轴承 干气密封
叶轮
机壳 支撑轴承
主轴
隔板 推力轴承
平衡盘 密封
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
主轴 主轴的作用是支持旋转零 件及传递扭矩。转子上的 轴套、隔套等是通过过盈 热装在主轴上，叶轮是通 过过盈热装在主轴上，传 递扭矩方式是通过过盈或 键，其它零件则通过螺纹 固定在轴上。
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
平衡盘 平衡盘只平衡掉部分轴向 力，其余轴向力由推力轴 承来承担。部分残余轴向 力是通过推力盘传给推力 轴承的。
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
离心压缩机产品覆盖整个炼油工艺流程ห้องสมุดไป่ตู้
Step 1
原油的初加工 （一次加工）
Step 2
原油的深加工 （二次加工）
Step 3
石油产品的 精制和调和
Step 4 炼厂气加工
Ø 催化裂化装置 Ø 催化裂解装置 Ø 延迟焦化装置 Ø 加氢裂化装置 Ø 重整装置 Ø 加氢处理装置
沈阳鼓风机集团股份有限公司
工课
离心压缩机在炼化项目中的应用
高级工程师 李圣军
目录
第一部分 压缩机的分类 第二部分 离心压缩机结构及原理 第三部分 机组在炼化项目中的应用
沈阳鼓风机集团股份有限公司
第一部分、压缩机的分类
第一部分、压缩机的分类
沈阳鼓风机集团股份有限公司
第一部分、压缩机的分类
压缩机的分类 按排气压力pd分：
催化裂化 装置
空气主/备风 机组
催化裂化气 压机组
增压机组
催化裂解 装置
催化裂解气 压机组
140万吨/年催 化裂化装置
350万吨/年催 化裂化装置
350万吨/年催 化裂化装置
170万吨/年催 化裂解装置
中油大连石化 分公司
中油大连石化 分公司
中油大连石化 分公司
型号：MCL1204 型号：2MCL706 型号：D250-1*
v 通风机：pd ＜1.42bar g； v 鼓风机：1.42bar g≤pd≤2.45bar g； v 压缩机：pd ＞2.45bar g。
沈阳鼓风机集团股份有限公司
第一部分、压缩机的分类
压缩机的分类 按气流方向分：
v 离心式 v 轴流式 v 混流式
沈阳鼓风机集团股份有限公司
第一部分、压缩机的分类
压缩机的分类
沈阳鼓风机集团股份有限公司
第一部分、压缩机的分类
以沈鼓为例：
v2 B CL 40 5
v
不填表示叶轮串级布置
v
填2表示两段压缩、叶轮背靠背布置
v
填3表示三段压缩、带中间抽、加气布置
v第二单元： B表示垂直剖分结构
v
M表示水平剖分结构
v第三单元：CL表示离心压缩机及无叶扩压器 v第四单元：表示首级叶轮名义直径（单位：cm）
第三部分、炼化项目中的应用
催化重整装置
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
催化重整装置
重整反应与吸收稳定部分
火炬
燃料气
提升 氢去 再生
来 不凝气
燃料气
燃料气
燃料气
燃料气
精制油
重整生成油去 分离部分 重整产氢去
沈阳鼓风机集团股份有限公司
第三部分、炼化项目中的应用
加氢装置
沈阳鼓风机集团股份有限公司
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
密封 压缩机级间密封采用迷宫 密封，在压缩机各级叶轮 进口圈外缘和隔板轴孔处 ，都装有迷宫密封，以减 少各级气体回流。迷宫密 封一般是采用铝合金制成 ，用铝合金这种较软的材 料主要是为了避免损坏轴 套和叶轮。
沈阳鼓风机集团股份有限公司
第二部分、离心压缩机结构及原理
司
宁波中金石化有 限公司
型号：BCL1407
120万吨/年 连续重整装置
320万吨/年 连续重整装置
海南石化分公司 大连恒力石化公司
型号：BCL707+ BCL707+BCL707
型号：MCL402
加氢处理装置

合集下载

离心式压缩机防喘振控制

离心式压缩机防喘振控制

离⼼式压缩机防喘振控制离⼼式压缩机防喘振控制的探讨The research of anti-surge control forcentrifugal compressor杨宝星中国⽯油辽阳⽯化分公司芳烃⼚仪表车间摘要：对离⼼式压缩机喘振产⽣的原因进⾏了分析，总结了防⽌离⼼压缩机喘振的控制⽅法。

重点阐述了本⼚压缩机防喘振的控制⽅法及实际操作中应该注意的问题。

关键词：离⼼式压缩机；喘振；防喘振控制Abstract: This paper analyzes the reasons that surge occurs on centrifugal compressor and summarizes the control method of anti-surge control from centrifugal compressor. It especially illustrates the control method of anti-surge control from our plant’s compressor and discusses the problems in real operation. Keywords: Centrifugal compressor; surge; anti-surge control1、引⾔离⼼式压缩机具有体积⼩、流量⼤、重量轻、运⾏效率⾼、易损件少、输送⽓体⽆油⽓污染、供⽓均匀、运转平稳、经济性好等⼀系列优点。

因此，离⼼式压缩机在⽯油化⼯⽣产中得到了⼴泛的应⽤，但是它在⼀些特定⼯况下会发⽣喘振使压缩机不能正常⼯作，稍有失误就会造成严重的事故。

因此，压缩机不允许在喘振状态下运⾏只能采取相应的防喘振控制。

1.1 离⼼式压缩机喘振产⽣的原因离⼼式压缩机在运⾏过程中，负荷下降到⼀定数值时，⽓体的排送会出现强烈的振荡，机⾝亦随之发⽣剧烈振动，这些现象被称为喘振。

其产⽣的原因是压缩机⼯作流量⼩于最⼩流量时，⽓流在离⼼式压缩机叶⽚进⼝处与叶⽚发⽣冲击，使叶⽚⼀侧⽓流边界层严重分离，出现漩涡区，从⽽形成旋转脱离或旋转失速。

炼油厂离心式循环氢压缩机控制系统改造

炼油厂离心式循环氢压缩机控制系统改造

炼油厂离心式循环氢压缩机控制系统的改造摘要：炼油厂离心式循环氢压缩机控制系统原由汽轮机转速调节器W505、203超速保护和德国HIMA安全联锁保护三个系统组成，2012年将机组控制系统升级改造为康吉森自动化公司TRICON TS3000系统。

文章重点介绍了TS3000在机组控制系统中的改造应用，对调速和防喘振方面进行了详述，并对改造前后进行简单的技术对比。

关键词：转速控制；喘振；升速曲线；安全联锁1 前言炼油厂重整装置主要作用是把低辛烷值的直馏汽油转化为富含芳烃的高辛烷值的汽油，并提供高附加值产品氢气作为加氢精制装置的原料，重整循环氢压缩机（BCL457）是装置的“心脏”级核心设备，采用杭州汽轮机 + 沈鼓离心式压缩机的标准配置。

循环氢压缩机机组原始控制系统采用经典的汽轮机分散控制模式，由W505作为转速调节器和启停控制系统，配套203超速保护器，防喘振控制由DCS系统实现，采用德国HIMA 控制系统作为安全联锁保护系统及辅机控制，共4部分组合控制模式完成。

装置自2000年3月投用以来，机组控制系统存在很大的管控缺陷，其一、W505调速器由于使用年限较长，液晶显示屏老化，操作面板缺损，控制方式单一，人机界面不科学，操控步序繁杂，影响正常操作，其二、HIMA控制系统仅利用了联锁功能，在大型旋转机组调速控制方面技术又较不成熟，且稳定性差；其三、防喘振控制由DCS系统实现，不够精准和灵敏；其四，2010年长岭炼化千万吨炼油装置升级改造之际，其他大型离心式压缩机均已改为康吉森自动化公司的TRICON TS3000控制系统，取得很好的应用效果。

基于上述原因，利用2012年重整装置检修改造的机会，对循环氢压缩机机组控制系统进行了改造，取消原505调速器及HIMA 联锁系统，采用康吉森自动化公司的分散控制系统的集中控制模式（ITCC），汽轮机控制系统操作在统一平台界面内完成，与其他装置机组控制系统相统一以便于管理，改造后控制系统由TS3000系统软、硬件实现调速控制、启/停机逻辑保护、喘振控制及辅机控制功能。

离心空压机组在大型化工型空分装置中的应用

离心空压机组在大型化工型空分装置中的应用

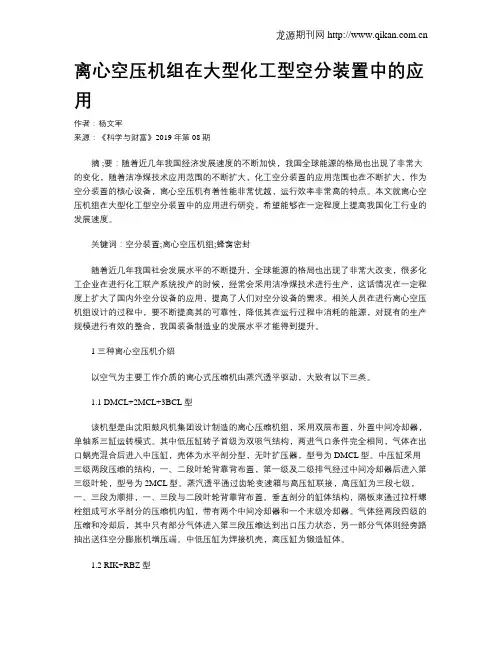

离心空压机组在大型化工型空分装置中的应用作者：杨文军来源：《科学与财富》2019年第08期摘 ;要：随着近几年我国经济发展速度的不断加快，我国全球能源的格局也出现了非常大的变化，随着洁净煤技术应用范围的不断扩大，化工空分装置的应用范围也在不断扩大，作为空分装置的核心设备，离心空压机有着性能非常优越，运行效率非常高的特点。
