丙烯酸丙烯酰胺复合吸水材料的制备与吸水性能的测定

《水质丙烯酰胺的测定固相萃取-高效液相色谱-质谱/质谱法》编制说明（送审稿）《水质丙烯酰胺的测定高效液相色谱-质谱/质谱法》标准编制组2012年10月目次1 项目背景 (1)1.1 任务来源 (1)1.2 工作过程 (1)2 标准制订的必要性分析 (1)2.1 丙烯酰胺的环境危害.......................... .. (1)2.2 相关环保标准和环保工作的需要 (2)2.3 新建标准方法的优势 (2)3 国内外相关分析方法实施情况与存在问题 (2)4 标准制订的基本原则和技术路线 (3)4.1 标准制订的基本原则 (3)4.2 标准的适应范围和主要技术内容 (3)4.3 标准制订的技术路线 (3)5 方法研究报告 (5)5.1 方法研究的目的 (5)5.2 方法原理 (5)5.3 试剂和材料 (5)5.4 仪器和设备 (6)5.5 样品 (6)5.6 分析步骤............................. (7)5.7 结果计算与表述 (9)5.8检出限、精密度和准确度 (10)5.9 质量保证和质量控制 (12)6 方法验证 (12)6.1 方法验证方案 (13)6.2 方法验证过程 (13)7 标准主要技术内容的解释 (13)8 对实施本标准的建议 (14)9 质量保证和质量控制 (14)9.2 空白 (14)9.2 加标 (14)9.3 平行样 (14)9.4 校准标准点 (14)10 参考文献 (14)《水质丙烯酰胺的测定高效液相色谱-质谱/质谱法》编制说明1. 项目背景1.1 任务来源《水质丙烯酰胺的测定高效液相色谱-质谱/质谱法》标准的制定工作，是按照陕西省质量技术监督局陕质监标【2011】第6号文《关于下达2011年第一批地方标准修制订计划的通知》规定起草的，由陕西省环境监测中心站负责制定，项目计划编号为25号。

1.2 工作过程标准制定任务下达后，陕西省环境监测中心站立即成立了标准编制组。

丙烯酸吸水树脂是一种高分子化合物，具有较强的吸水性能。

其合成过程通常包括以下几个步骤：
材料准备：准备丙烯酸单体、交联剂、引发剂、溶剂等必要原料和配方。

反应体系配置：将丙烯酸单体、交联剂、引发剂、溶剂等按照一定比例配置于反应容器中。

反应引发：通过加热或其他方式激发引发剂的活性，引发丙烯酸单体的聚合反应。

在聚合过程中，丙烯酸单体会发生共聚反应，形成线性链和交联点，从而形成三维网络结构。

固化处理：聚合反应完成后，将反应体系进行固化处理，以提高树脂的稳定性和吸水性能。

脱溶剂处理：将固化后的树脂进行适当的脱溶剂处理，去除多余的溶剂。

干燥处理：对脱溶剂后的树脂进行干燥处理，使其具有一定的稳定性和可控的吸水性能。

需要注意的是，具体的合成方法和工艺参数可能会根据不同的厂家或研究机构的要求有所差异。

此外，合成过程中需要注意安全操作，并遵守有关的环境保护和化学安全规定。

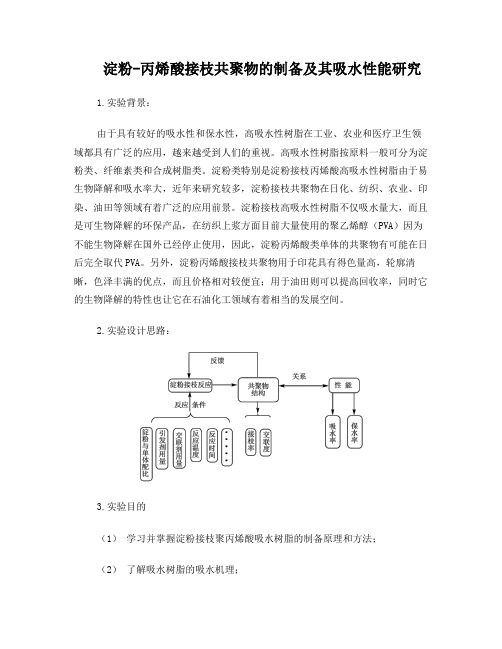

淀粉-丙烯酸接枝共聚物的制备及其吸水性能研究1.实验背景：由于具有较好的吸水性和保水性，高吸水性树脂在工业、农业和医疗卫生领域都具有广泛的应用，越来越受到人们的重视。

高吸水性树脂按原料一般可分为淀粉类、纤维素类和合成树脂类。

淀粉类特别是淀粉接枝丙烯酸高吸水性树脂由于易生物降解和吸水率大，近年来研究较多，淀粉接枝共聚物在日化、纺织、农业、印染、油田等领域有着广泛的应用前景。

淀粉接枝高吸水性树脂不仅吸水量大，而且是可生物降解的环保产品，在纺织上浆方面目前大量使用的聚乙烯醇（PVA）因为不能生物降解在国外已经停止使用，因此，淀粉丙烯酸类单体的共聚物有可能在日后完全取代PVA。

另外，淀粉丙烯酸接枝共聚物用于印花具有得色量高，轮廓清晰，色泽丰满的优点，而且价格相对较便宜；用于油田则可以提高回收率，同时它的生物降解的特性也让它在石油化工领域有着相当的发展空间。

2.实验设计思路：3.实验目的（1）学习并掌握淀粉接枝聚丙烯酸吸水树脂的制备原理和方法；（2）了解吸水树脂的吸水机理；（3）学习并掌握吸水树脂的相关表征：接枝率、吸水率和保水率的测定方法；（4）学习并掌握参数改变法进行实验设计与优化；明确树脂结构与吸水性能的关系。

4.实验原理淀粉系高吸水性树脂是之淀粉与乙烯基单体在引发剂的作用下经辐射制得吸水性淀粉接枝共聚树脂。

淀粉系吸水性树脂（SAR）的主链骨架是淀粉，在其主链上或接枝侧链上含有亲水性基团（-OH,-COOH,-CONH2等），经轻度交联形成一个具有主链、支链和低交联度的三维空间网络结构。

淀粉系SAR除具有一般SAR的吸水容量大、吸水速度快、保水能力强等优点外还具有生物可降解性。

，被认为是一种环境友好材料。

淀粉接枝丙烯酸类吸水性树脂主要是淀粉接枝丙烯酸、甲基丙烯酸或其他烯烃羧酸。

它的制备原理包括离子型接枝共聚和自由基型接枝共聚。

淀粉与乙烯基单体接枝共聚物的制备，一般采用自由基引发，即通过一定的方式，先在淀粉的大分子上产生初级自由基，然后引发接枝具有不饱和键的单体，使淀粉的大分子上产生初级自由基，然后引发接枝具有不饱和键的单体，使淀粉自由基与其发生亲核连锁反应。

高吸水性丙烯酸树脂的制备及性能研究殷榕灿;陶栋梁【摘要】The Super Absorbent Polymer ( SAP) was prepared by solution polymerization in which acrylic acid was used as monomer , potassium persulfate ( KPS ) was used as initiator and N , N'-methylene bisacrylamide as cross -linking agent.The influencing factors of the water absorption capacities such as the amount of cross -linking agent , initiation, neutralization degree of acrylic acid and monomer concentration were characterized.The best absorbability of was the SAP 1 132 g/g in deionized water and 105 g/g in the 0.9%NaCl solution.%采用丙烯酸为单体，以过硫酸钾为引发剂， N，N′-亚甲基双丙烯酰胺为交联剂，通过水溶液聚合法制备高吸水性树脂。

分别讨论了交联剂、引发剂、中和度、单体浓度对吸水（盐）率的影响，用红外光谱表征了样品，确定了最佳方案。

结果表明： N，N'-亚甲基双丙烯酰胺和K2 S2 O4用量分别为AA的0.04％和4％，产品在去离子水及0.9％NaCl中的吸水倍率分别可达到1132倍和105倍。

【期刊名称】《广州化工》【年(卷),期】2014(000)020【总页数】3页(P68-69,75)【关键词】高吸水树脂;丙烯酸;N,N'-亚甲基双丙烯酰胺【作者】殷榕灿;陶栋梁【作者单位】阜阳师范学院化学与材料工程学院，安徽阜阳 236000;阜阳师范学院化学与材料工程学院，安徽阜阳 236000【正文语种】中文【中图分类】O631.5高吸水树脂(Super Absorbent Polymer)是一类可吸水并保存自身重力百倍或上千倍的高分子化合物，具有高吸水性率、高保水性、高膨胀性、吸氨性以及安全无毒等优点。

水稻秸秆基高吸水树脂的制备及其性能研究王中华刘咏梅吴限彩摘要：以经预处理的水稻秸秆为原料，采用水溶液聚合法，以过硫酸钾为引发剂、N-羟甲基丙烯酰胺为交联剂，将单体丙烯酸接枝共聚到秸秆纤维素中合成高吸水树脂，设计单因素试验优化制备条件，通过红外光谱、扫描电镜对其进行结构表征。

结果表明，在m水稻秸秆∶ m单体丙烯酸为1 ∶ 7、交联剂用量为0.15%、单体中和度为65%、引发剂用量为0.5%的条件下合成的水稻秸秆基树脂吸水性能最佳，对蒸馏水和0.9% NaCl溶液的吸水倍率分别达 362.57、93.95 g/g，且保水和重复吸水性能良好。

关键词：水稻秸秆;丙烯酸;高吸水树脂;吸水倍率TQ321.2 文献标志码： A ：1002-1302（2019）13-0277-03高吸水性树脂是近40年发展起来的一种新型功能高分子材料，具有低交联密度的三维空间网状结构，分子中含有大量亲水性基团，能吸收相当于自身质量几百倍甚至几千倍的水[1]。

因其超常的吸水性能，已被广泛应用到农林、建筑、医药卫生及日常用品等领域[2-3]。

高吸水树脂的合成途径主要有2种：一种是合成系树脂，主要利用具有双键结构的亲水性单体进行共聚;另一种是利用淀粉、纤维素、壳聚糖、藻酸等天然多羟基化合物与亲水性功能单体进行接枝共聚[4]。

我国是一个农业大国，每年产生的植物秸秆数量巨大。

秸秆中含有半纤维素、纤维素、木质素等成分，其中纤维素作为地球上最大的可再生资源，具有来源广、价格低、生物降解性好等特点。

纤维素类吸水树脂的耐盐性好，pH值易于调节，抗生物降解的性能比较好[5]。

利用植物秸秆中的纤维素制备高吸水树脂，不仅可使天然资源得到有效利用，还可以降低高吸水性树脂的成本，从而更容易在农业中推广[6]。

本研究采用经过预处理的水稻秸秆为原料，采用水溶液聚合法将单体丙烯酸接枝共聚到秸秆纤维素骨架中，制备新型水稻秸秆基高吸水树脂。

自2017年10月起通过单因素试验确定树脂制备的最佳工艺条件，并对其吸液性能、结构形态进行研究和表征，试验地点为江苏泰州。
