上海诺腾电气技术有限公司10寸触屏无线测温主机（NT-WZ-E）使用说明书安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。
■对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。
触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前，应隔离电压输入和切断设备的工作电源.■要有一台可靠的电压检测设备来确认电压是否已切断。
■在将设备通电前，应该将所有的机械部件恢复原位。
■设备在使用中应该提供正确的额定电压。
■在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施有可能会引起严重损害！目录一、概述 (3)二、无线测温系统结构 (3)2.1无线测温系统结构图 (3)2.2无线温度传感器 (3)三、产品介绍 (4)3.1外形尺寸 (5)3.2背部图示 (6)3.1主要功能 (7)3.2技术指标 (8)四、显示与参数设置 (9)4.1主显示界面 (9)4.2菜单栏信息 (10)4.3报警记录查询 (11)4.4参数设置 (11)4.4.1通讯参数 (12)4.4.2无线参数 (12)4.4.3报警参数 (13)4.4.4报警开关 (13)4.5系统参数 (14)4.5.1数据记录 (15)4.6温控点配置 (16)4.6.1温控点添加 (17)4.6.2测温节点删除 (18)4.6.3测温节点修改 (18)4.7注意事项 (19)五、硬件接口说明 (20)5.1串口（232/485） (20)5.2USB-HOST接口（USB1,USB2/T,USB0/C,USB3） (20)5.3音频接口（SPK） (20)5.4以太网接口(ETH) (21)5.5GPIO接口(GND,IO1,IO2,IO3,IO4) (21)5.6SIM卡座接口（SIM） (21)5.74G天线接口（4G） (22)5.8TF卡座(TF) (22)5.9安装孔安装方式 (22)六、无线测温系统典型组网方式 (23)七、维修及维护 (24)7.1有限保用条款 (24)7.2有限保用范围 (24)一、概述高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。
234ARTM-Pn无线测温采集装置ARTM-Pn wireless temperature measuring equipment安装使用说明书V2.0Installation&Operation Manual V2.0安科瑞电气股份有限公司Acrel Co.,LTD.申明DECLARATION版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
All rights reserved.No part of this publication may be reproduced,stored in a retrieval system,or transmitted in any form by any means,electronic,mechanical photocopying,recording,or otherwise without prior permission of our company.The violator will bear the dependent legal responsibility.We reserve all the rights.本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
We reserve all the rights to revise product specification without notice.Please consult local agent to get the latest information of our products specification.目录1安装使用指南 (1)1Installation Guide (1)1.1产品概述 (1)1.1Product Introduction (1)1.2型号说明 (1)1.2Type Introduction (1)1.3技术指标 (2)1.3Technical Features (2)1.4产品安装 (4)1.4Product Installation (4)1.4.1安装方法 (4)1.4.1Installation Method (4)1.4.2开孔尺寸 (5)1.4.2Hole Size (5)1.4.3无线温度收发器的安装 (5)1.4.3Wireless Temperature Coordinator Installation (5)1.4.4无线温度传感器的安装 (7)1.4.4Wireless Temperature Sensor Installation (7)1.5接线方法 (13)1.5Wiring Method (13)1.5.1接线端子 (13)1.5.1Wiring Connector (13)1.5.2开入接线图 (14)1.5.2DI Wiring Diagram (14)1.5.3开出接线图 (14)1.5.3DO Wiring Diagram (14)1.5.4电参量接线图 (14)1.5.4ELEC Wiring Diagram (14)1.6配置方案 (14)1.6Solution (14)1.6.1有源无线温度传感器方案（电池供电） (14)1.6.1Active Wireless Temperature Sensor Solution(Battery-powered) (14)1.6.2无源无线温度传感器方案（CT取电） (16)1.6.2Passive Wireless Temperature Sensor Solution(CT-powered) (16)1.7系统方案 (17)1.7System Solution (17)2产品操作指南 (17)2Product Operation Guide (17)2.1显示介绍 (18)2.1Display Instruction (18)2.2操作介绍 (18)2.2Operation Instruction (18)2.2.1装置上电 (18)2.2.1Device Power On (18)2.2.2开关量输入 (18)2.2.2Digital Input (18)2.2.3继电器输出 (19)2.2.3Relay Output (19)2.2.4无线测温 (19)2.2.4Wireless Temperature Measuring (19)2.2.5电力参数测量 (19)2.2.5Electric power parameter measurement (19)2.3ARTM-Pn操作方法 (20)2.3ARTM-Pn Operation Method (20)2.4ARTM-Pn操作流程 (23)2.4ARTM-Pn Operation Process (23)3通讯指南 (24)3Communications (24)3.1通讯格式详解 (24)3.1Communication Examples (24)3.1.1读取状态（功能码02H） (25)3.1.1Read State(Function code02H) (25)3.1.2读取数据（功能码03H/04H） (25)3.1.2Read Data(Function code03H/04H) (25)3.1.3预置单个寄存器（功能码06H） (26)3.1.3Preset Single Register(Function code06H) (26)3.1.4预置多个寄存器（功能码10H） (26)3.1.4Preset Multi Registers(Function code10H) (26)3.2参量地址表 (27)3.2Parameter Address Table (27)4常见故障的诊断分析与排除方法 (32)4The Analysis and Solvent of Some Faults (32)4.1辅助电源故障 (32)4.1Power Source Fault (32)4.2告警继电器动作故障 (32)4.2Relay Output Fault (32)4.3通信故障 (32)4.3Communication Fault (32)4.4节点温度值显示故障 (33)4.4Wireless Temperature Fault (33)1安装使用指南1Installation Guide1.1产品概述1.1Product IntroductionARTM-Pn 无线测温采集装置根据《NB/T 42086-2016无线测温装置技术要求》开发，可用于3~35kV 户内开关柜，包括中置柜、手车柜、固定柜、环网柜等多种开关柜，也可用于0.4kV 低压柜，包括固定柜，抽屉柜等。

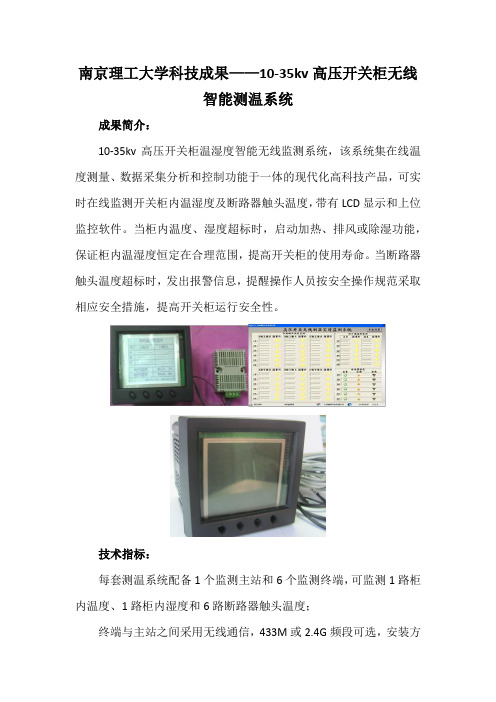

南京理工大学科技成果——10-35kv高压开关柜无线
智能测温系统
成果简介：
10-35kv高压开关柜温湿度智能无线监测系统，该系统集在线温度测量、数据采集分析和控制功能于一体的现代化高科技产品，可实时在线监测开关柜内温湿度及断路器触头温度，带有LCD显示和上位监控软件。
当柜内温度、湿度超标时，启动加热、排风或除湿功能，保证柜内温湿度恒定在合理范围，提高开关柜的使用寿命。
当断路器触头温度超标时，发出报警信息，提醒操作人员按安全操作规范采取相应安全措施，提高开关柜运行安全性。
技术指标：
每套测温系统配备1个监测主站和6个监测终端，可监测1路柜内温度、1路柜内湿度和6路断路器触头温度；
终端与主站之间采用无线通信，433M或2.4G频段可选，安装方
便，无需布线，不受开关柜结构限制；
军工级测温范围：-20～150℃，误差<±1℃；
满量程测湿范围：0%-100%RH，误差<±3%RH；
LCD显示检测数据、报警信息刷新时间≤1s；
带有实时时钟；
系统主站自带150组历史报警数据记录查询，方便工作人员提供就地查询数据；
系统主站可连通后台上位机，远程查询温湿度数据。
项目水平：国内领先
成熟程度：样机
合作方式：技术入股。
DYW2000无线测温产品优势代越电子自主生产的无线测温具备隔离彻底、安装方便、抗干扰能力强、工作可靠等特点又因为这款无线测温装置采用图形中文菜单界面，操作简单直观，并有报警记录查询的功能，更使得许多开关柜成套电气厂家对我们的无线测温装置情有独钟。
无线测温安装快捷、使用简单方便，无需布线；解决了原有传感系统的传感终端与控制终端隔离问题及干扰问题；开无线测温具有质量稳定、成本低等优点。
技术优势无线测温是基于无线测温技术开发的针对开关柜进行测温的系统。
无线测温密封性能良好，无线测温室内外均可安全使用。
无线测温具有准确性、灵活性、易用性、安全性、稳定性、低功耗、实时性、免布线、组网灵活、网络容量大、数据无线传输度高、响应速度快等优势。
开关柜无线测温系统传感器具有自检测功能，当电池电压低、传感器故障时开关柜无线测温装置会自动发送报警信息给接收器。
无线温湿度接收器通过RS485、RS232、USB、TCP/IP、CAN总线等方式同控制计算机连接。
开关柜无线测温装置是基于无线测温技术开发的针对开关柜进行测温的系统。
开关柜无线测温装置密封性能良好，开关柜无线测温装置室内外均可安全使用。
我公司将以最优惠最合理的价格为您提供优质产品，以十二分的服务满足您的所有需求，我公司销售的所有产品都是自己生产加工，量大从优，真诚邀请您合作，产品包您满意，赶快行动吧!!!!!!技术指标产品名称无线测温型号DYW2000供电电源AC/DC85~265V测量通道12路（支持1至12路采集点）工作环境温度：-10℃~65℃湿度：<95%RH 非凝结报警输出口继电器无源结点（一路常开+ 一路常闭）通讯接口RS485 （隔离）采集模块与接收模块距离< 5米测温模块与中心处理模块距离<1200米温度测量范围-20 ~ 250℃分辨率≤1℃精度1%无线温度传感器电池使用寿命 3 ~ 7年（每2分钟测量发送一次数据传感器耐受温度200℃。
冗余式开关柜触头监测装置技术协议买方：签字：年月日卖方：签字：年月日冗余式开关柜触头监测装置技术协议甲方（购买方）：乙方（供货方）：一、总则1．本协议列出了甲方所购买冗余式开关柜触头监测装置的具体特性，这些特性考虑到国家标准要求及制造厂目前达到的技术水平，使产品特性达到优质、先进。
2. 本协议经供、需双方确认后，作为订货合同的技术附件与合同正文具有同等的法律效力。
3．本协议未尽事宜，由供、需双方协商解决。
二、技术要求1．外观和结构要求a．监测装置的外形结构应完好。
装置的名称、型号规格、测量范围、制造厂名或商标、出厂编号、制造年月等均应有明确的标记；b．监测装置的外露部件不应松动、破损；c．监测装置倾斜时内部不应有零件松动的响声；d．监测装置实现功能模块化、硬件小型化，便于现场安装及维护；e．接口采用标准化设计（RS485通讯接口），可方便与各系统的局域网、广域网相连接。
2. 冗余式监测传感器a、采用冗余式设计，由双模块双电池构成，一主一备（当某传感器发生故障时，其备用模块投入运行），有效解决传统传感器出现故障后，由于高压不能停电而不能及时更换及维修处理的难题，保证传感器运行的可靠性。
b、温度测量范围：-55~125℃；c、精度：±1℃；d、分辨率：0.1℃；e、模块数量：2块，电池数量：2只f、供电电源：采用以色列进口电池，工作时间＞5年；g、传输距离：大于100米；h、温度测量周期：120秒左右；i、安装固定方式要求安全，紧固，可靠，便于维修。
3. 烟感传感器能够准确地检测开关柜内烟雾,当烟感报警器探测到开关柜内烟雾浓度超过限量时,烟感报警器发出告警信号,传送到监测仪。
a、电源：DC12V-24Vb、静态电流：≤2mAc、报警电流：≤10mAd、工作温度：-10℃～50℃4. 冗余式监测仪a、采用液晶显示，盘装嵌入式安装，工作电压：220V／AC；监测数据采用冗余设计，当某传感器发生故障时，采集并显示其备用通道数据；采集烟感传感器报警信息，收到烟感传感器报警信号后报警。
关于高压开关柜无线测温系统的方案开关柜无线测温系统由无线温度传感器、测温数据采集终端和监测系统服务器三部分组成。
系统结构图：一.无线温度传感器原理:接收无线温度传感器发送的温度数据和对应传感器编号，存储在其内部存储器中。
当收到温度监测工作站的通信命令后把各传感器的编号和温度测量数据进行上送。
测温数据采集终端自动与无线传感器建立通信联系，能够接收视距半径约200米范围内所有无线传感器发出的温度数据。
安装方式:在高压室内部安装无线测温接收终端，与无线传感器之间利用433MHZ无线技术完成温度数据采集工作，无线测温接收终端通过网线、光纤或直接通过GPRS移动网络传输至升压站主控室，再转换到电脑上显示。
二.测温数据采集终端原理:在每个监测点上安装一个传感器。
其主要工作原理为：前端温度探头直接和监测点接触进行感温，探头的输出经过A/D转换部分，将温度信号转换成数字信号，通过无线方式传递给测温数据采集终端。
每个无线温度传感器具有的编号，实际安装使用时需要记录每个传感器的安装地点，并与编号一起存入温度监测工作站计算机数据库中。
传感器使用工业专用电池供电，供电时间为5-6年。
三.服务器端监测系统主控室内设立一个温度监测工作站，主要是一台PC计算机，该计算机经RS485通信接口转换器与测温数据采集终端连接。
计算机从测温数据采集终端采集各监测点的运行温度数据，在数据库中作长期保存，实时显示监测点的温度变化曲线，并进行分析，一旦发现温度过热、或急剧升温立即报警软件主要功能：1、定时读取从采集终端中收集的温度和ID数据，并写入本地硬盘中作长期保存。
对数据进行处理、维护，异常报警，以及温度变化趋势分析。
2、实时、直观的观察到发热点运行温度的变化情况。
3、对现场检测到的数据，自动生成触头等发热点指定时间段的温度变化趋势、历史事件统计，以及所需要的曲线图和图表。
4、对所检测到的数据进行分析，提前预知和判断以后多少天内发热点故障并形成报表，并详细显示故障点的位置并打印报表。
无线测温系统在高压开关柜上应用[摘要]：6kv高压开关柜是我公司的重要电气设备，开关柜的安全稳定运行直接影响到公司安全生产，通过对高压开关柜运行情况分析，发现部分开关柜内设备发热问题突出，设备的长期发热将造成事故，损失巨大。
而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。
at-ii型无线测温系统是将温度传感器安装到开关柜内的带电接头触点上，在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警。
还可与电力自动化系统连接，用户在远端监视设备温度运行状态，系统发现设备温度异常，自动远程报警，以便及时消除事故隐患。
[关键词]：无线测温高压开关柜应用中图分类号：o551.2 文献标识码：o 文章编号：1009-914x（2012）26- 0339 -011.引言目前，我公司6kv高压开关柜多采用金属铠装封闭式开关设备，因开关柜的结构特殊性，其动静触头、电缆接头在日常巡检工作中无法进行测温，由于全厂负荷最高的时候达40mw，设备发热情况比较严重，目前设备无在线测温装置，无法实时监控设备运行时最高温度。
为彻底消除隐患，杜绝系统停车事故的发生，从电气设备高负荷稳定运行及延长设备寿命考虑，随对变电站站重要设备加装在线测温装置。
2.at-ii无线测温系统原理简介at-ii无线测温系统由高压无线温度传感器（型号at-ii-c3）低压无线温度传感器（型号at-ii-d6），无线温度显示仪（型号at-ii-x256），以及服务器端（无线测温监测系统软件）三部分组成，系统采用先进成熟的传感技术和独特先进的无线通讯技术进行高压隔离和信号传输，利用其固有的绝缘性和抗电磁场干扰性能，从根本上解决了高低压开关柜内触点运行温度不易监测的难题。
具有极高的可靠性和安全性，隔离彻底，价格低廉，安装简便。
2.1无线传感器无线温度传感器可任意安装在各监测节点上，主要工作原理为：前端温度探头直接和监测点接触进行感温，探头的输出经过a/d转换部分，将温度信号转换成数字信号，输出到mcu，mcu将该温度信号通过射频单元电路发送到无线温度显示仪。
无线测温的三种测温方式供大家参考
随着科技的不断进步，无线测温在各大工程项目中占据着主要作用，但是由于设备不同，预算不同，大家会选择不同的测温方式，以便可以以达到最好的电缆接头温度监测效果。
而无线测温方式相比于另外两种又有其优势，下面分别介绍一下这三种测温方法。
电信号测温
主要分为热电偶测温和集成传感器测温。
光信号测温
主要包括红外测温、光纤光栅测温和基于拉曼散射的分布式光纤测温。
无线测温
无线测温主要分为有缘无线测温和无源无线的测温方法，其中，有源测温方式有红外摄像头测温方式，利用红外成像原理进行温度的实时检测，但成本非常高；无源测温传感器主要有铂热电阻温度传感器、光纤测温传感器、声表面波测温传感器和感应取电测温传感器等。
以CET中电技术的电气接点无线测温系统为例，应用在开关柜断路器触头、刀闸开关、母排、高压电缆接头等电气接点处。
测温装置自带工作状态指示灯，方便现场排查电流小或通讯问题，运维方便；
测温装置带湿度测量功能，满足一些现场的湿度测量需求；
感应取电型测温装置选用高导磁合金片，易饱和（15A），微安级感应电流，安全方便；电池供电型测温装置可现场直接更换电池（3年内免换），而无需更换温度探测器；
通信方式多样，其中LoRa低功耗无线通信，穿透力强，通信距离远；
大范围分布式监测，减少人工维护成本，并能测量以往人工难以测量的位置；对于异常温度迅速定位并报警，运维方便；24小时实时监控，测温一旦异常便发起警报，便于主动运维，防止事态恶化。
上海贤业电气自动化设备有限公司电气接点测温装置XY81电气接点测温装置（版本号：1.10）使用说明书（使用前请详细阅读此说明书）目录一、产品简介 (1)二、产品特点 (1)三、主要功能 (1)四、技术指标 (2)五、产品尺寸及安装 (2)六、产品接线端子图 (4)七、按键功能 (4)八、操作说明 (5)九、无线测温示意图 (7)十、通讯 (8)十一、附录 (11)十二、运输与贮存 (14)十三、保修期限及订货说明 (14)一、产品简介上海贤业电气XY-81电气接点测温装置是一款用于高、中、低压电力系统(110KV，6—35KV 和0．4KV)和对温度有较高要求电气接点设备的智能化装置。
它是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。
其各项技术指标均能达到国际标准，电气接点测温装置的主要功能为在线采集接点温度（接点数可选定）。
该装置提供了RS485通讯接口，便于组网应用，可实现与现场计算机监控系统的配合应用，支持MODBUS-RTU通讯协议。
二、产品特点●先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；●具有精准先进的测温技术，能根据不同现场要求配置相应的测温方案；●可同时兼容无线测温及红外测温两种测温技术；●多种传感器类型可选择，可根据现场要求选用相应的测温传感器；●可编程显示，温度接点数6路、9路、12路、18路可切换，具体接点数请在订货时说明；●红绿双色液晶显示，专业化测温显示界面，显示内容清晰、视角广阔；●人性化按键和菜单设计，符合现场调试特点，便于操作；●在线温度实时测量，测量精度高、实时性强；●采用先进存储技术，实现掉电后设定参数仍能保存；●采用自锁面板式安装机构，接线简单，拆装非常方便。
●装置外形小巧，占用的空间小，配备标准的开孔尺寸，适用性强；●具有通讯可查询12次超温报警事件记录功能，面板可查询最近9次超温报警事件记录功能，包括具体某接点报警温度、发生时间，便于及时排查；●具有通讯功能：采用RS485通讯接口、MODBUS-RTU协议，可将测量信息、继电器输出状态、高温报警事件纪录等参数上传后台监控系统，实现在线数据的远方集中管理和监控。
三、主要功能四、技术指标工作电源 DC 110V ～340V 或AC 85～265V 功耗＜3W测温通道 可选1～18路温度采集工作环境 温度：-20℃～+65℃ 湿度：≤95%RH环境温度测量范围 -20℃～+80℃ 接点温度测量范围 -20℃～+150℃ 报警输出口 无源输出（负载＜300W ）电池使用寿命 电池在常温条件下（23±5℃）可连续工作3年以上，如长时间应用于非常温环境时电池寿命会加速衰减 通讯接口 RS485（隔离），采用MODBUS-RTU 通讯协议，一个起始位，8个数据位，无奇偶校验，一个停止位无线模块空旷收发距离1、＜30米2、＜200米RS485通讯距离 ＜1200米 温度精度 ≤±2℃ 液晶显示分辨率1℃五、产品尺寸及安装电气接点测温装置采用嵌入式安装，由三部分组成：装置主机、天线、测温传感器组成。
5.1、装置主机尺寸图如下91*910＜公差＜0.5正视图侧视图后视图开孔尺寸9696961435239090外形尺寸：96mm ×96mm ×72mm 开孔尺寸：91mm ×91mm 安装深度：≥58mm5.2、测温传感器类型如下：1）表带式测温传感器①．耐温(-40℃～+250℃)阻燃材料制作塑胶表带壳体，防水；②．壳内的热敏传感器与接点导热体紧密接触，能准确测量实时温度；③．内置高容量锂电池供电。
2）环式测温传感器①．采用绝缘阻燃（进口电木）材料制作环体；②．环体内的热敏传感器与静触头臂紧密接触，测量接点温度；③．供电方式为CT取电类型：可通过负荷40A～2500A范围内感应电源取电；④．供电方式为电池取电类型：内置高容量锂电池供电；⑤．重量参考值为0.48KG。
3）非接触式红外①．采用铝合金复式结构；②．探头通过红外非接触式测量实时温度；③．通过装置供电。
5.2.3、测温传感器安装方式：1）表带式测温传感器主要安装在开关柜进线室和出线室的母排上，采用捆绑式安装，安装步骤如下：①．安装时柜体要停电；②．把无线测温传感器的测温触点贴在被测物体上；③．把无线测温传感器表带的一端穿过另一端慢慢拉紧；④．直到表带紧紧地绑在被测物体上，注意拉力不要过大，以刚刚拉紧为宜；⑤．表带固定后，可将多余的延长部分表带扎起或剪掉。
2）环式测温传感器主要安装在开关柜进线和出线的断路器静触头上，采用环式嵌套式安装，安装步骤如下：①．安装时柜体要停电；②．将小车摇出；将相应测温环套入相应的断路器静触头，带有螺纹孔面朝外；③．用内六角板手伸入螺纹孔拧紧固定。
3）非接触式红外主要安装在开关柜内后壁附近，采用螺丝固定安装，安装步骤如下：①．安装时柜体要停电；②．将传感器固定在柜内后壁附近，探头对准母排，中间不能有隔挡物；③．螺丝固定拧紧；④．将传感器线接至装置主机。
六、产品接线端子图123456789101112A B N LRS485DO1DO2AC/DC220V天线温度传感器温度传感器温度传感器A B+-A B+-A B+-242322212019181716151413注：13#～24#接线端子为选用红外传感器里有效●端子功能对照表：七、按键功能八、操作说明.◆显示说明：●温度测量显示界面说明（显示颜色为绿色）：第1回路显示界面第2回路显示界面注： 1、环境温度显示 2、接点温度显示区3、应用说明显示4、继电器状态显示5、系统时间显示如上图所示：当前系统时间：2014年1月8日 12时58分08秒当前环境温度：32℃第1回路第1接点温度（T1）：32℃第1回路第2接点温度（T2）：33℃第1回路第3接点温度（T3）：34℃第1回路第4接点温度（T4）：33℃第1回路第4接点温度（T5）：31℃第1回路第6接点温度（T6）：32℃第2回路第1接点温度（T1）：32℃第2回路第2接点温度（T2）：33℃第2回路第3接点温度（T3）：34℃第2回路第4接点温度（T4）：33℃第2回路第4接点温度（T5）：31℃第2回路第6接点温度（T6）：32℃第1路继电器（DO1）：闭合（不显示表示继电器断开）第2路继电器（DO2）：闭合（不显示表示继电器断开）●超高温报警显示界面说明（显示颜色为红色）：注：1、报警说明 2、报警接点号 3、报警时间4、超温报警温度5、报警累计时间6、继电器状态显示如上图所示：此界面为最近第1次接点温度超限显示报警接点号：第6个接点报警时间：10月20日16时28分超高温报警温度：46℃（该接点最高温度）报警累计时间：（此次报警接点报警累计时间）第1路继电器（DO1）：断开（显示表示继电器闭合）第2路继电器（DO2）：闭合（不显示表示继电器断开）◆设置说明：●密码使用说明用户要设置参数首先要输入参数设置密码，密码输入正确后才可以进行参数设置（系统密码1116），否则将返回测量数据显示区。
●功能设置说明111601屏参数设置窗口（综合参数设置窗口），第一行前两位为通讯速率（12表示1200bps、24表示2400bps、48表示4800bps、96表示9600bps），第一行后两位循显时间设置（00~99可设）；第二行前两位保留，第二行后两位为通讯地址（00~99可设）；第三行01为显示屏序号。
当所有的数字设置完成后，用01屏参数设置界面。
退出01屏参数设置界面后就进入到02屏参数设置窗口（温度上下限设置窗口），第一行前两位对应第1路继电器报警上限值，第一行后两位对应第1路继电器报警下限值，第二行前两位对应第2路继电器报警上限值，第二行后两位对应第2路继电器报警下限值，第三行02为显示屏退出02屏参数设置界面后就进入到03屏参数设置窗口（系统时间设置窗口），第一行前两位分钟设置，第一行后两位为秒设置，第二行前两位保留，第二行后两位为小时设置，第三行03退出03屏参数设置界面后就进入到04屏参数设置窗口（系统日期设置窗口），第一行前两位月份设置，第一行后两位为日期设置，第二行前两位保留，第二行后两位为年份设置，第三行04◆事件记录查询说明：用户要查看超温事件记录，首先要输入查询密码，密码输入正确后才能进行数据查询（系统密码1117），否则将返回测量数据显示区。
1117查询最近9次超高温报警注：在系统密码确认屏输入9999后按确认键可清除超温报警事件记录。
九、测温装置应用示意图9.1、无线测温装置应用及安装示意图（表带式传感器为例）9.2、无线测温装置应用框架图十、通讯10.1、引言本产品标准配置了一路RS485通讯接口，采用MODBUS-RTU通讯协议。
理论上在一条通讯线路上最多可以同时连接32台仪表，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。
布线时应使通讯线远离强电电缆或其他强电场环境，最大传输距离为1200米，典型的网络连接方式如下图所示，用户可根据具体情况选用其他合适的连接方式。
MODBUS RTU 是一种国际的、开放的现场总线标准。
作为一种很容易实现的现场总线协议，在全世界范围内，MODBUS得到了成功的应用。
应用领域包括生产过程中的自动化、过程控制和楼宇自控。
MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。
首先，主计算机的信号寻址到一台唯一地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即半双工的工作模式。
MODBUS协议只允许在主机（PC，PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
10.2、字节格式采用串行通讯，8个数据位，1个起始位，1个停止位，无奇偶校验位。
上、下行命令由地址码、功能码、数据区和CRC-16校验码组成。
采用高字节在前、低字节在后、高位字在前、低位字在后的原则（校验码除外）。
10.3、帧格式帧是传送信息的基本单元，MODBUS协议中主机与从机采用相同的帧格式。
帧以至少3.5个字节的停顿时间开始，同样以至少3.5个字节的停顿时间标志帧的结束。
整个帧必须作为连续的流传送，如果帧完成之前有超过1.5个字节的停顿时间，从机将重新开始一开始地址码功能码数据区校验码结束四个字节的停顿时间 1 字节 1 字节N 字节 2 字节四个字节的停顿时间10.3.1、地址码（Address）地址码用来标识由哪个从机与主机通讯，每个从机具有唯一的地址码，主机发送的地址码表明将发送到的从机地址，从机发送的地址码则表明回送的从机地址。
