定时器(PLC)

实验二定时器/计数器功能实验1.定时器的认识实验（1）实验目的认识定时器，掌握针对定时器的正确编程方法（2）实验原理定时器的控制逻辑是经过时间继电器的延时动作，然后产生控制作用。

其控制作用同一般继电器。

（3）梯形图参考程序：图3-23，3-24,3-25（报告中要画出程序）2．定时器扩展实验（1）实验目的掌握定时器的扩展及其编程方法（2）实验原理由于PLC的定时器都有一定的定时范围。

如果需要的设定值超过机器范围，我们可以通过几个定时器的串联组合来扩充设定值的范围。

（3）梯形图参考程序：图3-27——3-333．计数器认识实验（1）实验目的认识计数器，掌握针对计数器的正确编程方法（2）实验原理三菱FX2年系列的内部计数器分为16位二进制加法计数器和32位增计数／减计数器两种。

其中的16位二进制加法计数器，其设定值在K1～K32767范围内有效。

这是一个由定时器T0和计数器C0组成的组合电路。

T0形成一个设定值为1秒的自复位定时器，当X10接通，T0线圈得电，经延时1秒，T0的常闭接点断开，T0定时器断开复位，待下一次扫描时，T0的常闭接点才闭合，T0线圈又重新得电。

即T0接点每接通一次，每次接通时间为一个扫描周期。

计数器对这个脉冲信号进行计数，计数到10次，C0常开接点闭合，使Y0线圈接通。

从X10接通到Y0有输出，延时时间为定时器和计数器设定值的乘积：T总=T0×C0=1×10=10S。

（3）梯形图参考程序4、计数器的扩展实验（1）实验目的掌握计数器的扩展及其编程方法（2）实验原理由于PLC的计数器都有一定的定时范围。

如果需要的设定值超过机器范围，我们可以通过几个计数器的串联组合来扩充设定值的范围。

此实验中，总的计数值C总=C0×C1=20×3×1=60S（3）梯形图参考程序另外有时间请练习教材上的相关程序5、实验报告要求整理实验操作结果，写出实验总结报告。

plc定时器的工作原理PLC定时器是工业自动化控制系统中常用的一种设备，它的工作原理是通过控制输入信号和运算逻辑来实现定时功能。

本文将从定时器的基本原理、工作方式和应用领域等方面进行详细介绍。

一、定时器的基本原理PLC定时器是一种基于时序控制的装置，它的主要功能是按照预设的时间参数进行计时，并在满足条件时输出控制信号。

定时器一般由计数器和比较器组成，其中计数器用于计时，比较器用于比较计数器的值与预设的时间参数。

定时器的计数器可以根据不同的需求选择不同的计时单位，常见的有毫秒、秒、分钟等。

比较器通常与计数器相连，当计数器的值与预设的时间参数相等时，比较器会输出一个信号，触发相应的操作。

二、定时器的工作方式PLC定时器可以分为两种工作方式：基于触发和基于间隔。

1. 基于触发的定时器基于触发的定时器是指在接收到触发信号后开始计时，当计时器的值达到预设的时间参数时，触发器会输出一个控制信号。

这种定时器常用于需要根据外部事件触发的应用场景，如按下按钮后延时启动某个设备。

2. 基于间隔的定时器基于间隔的定时器是指定时器按照设定的时间间隔进行计时，当计时器的值达到预设的时间参数时，触发器会输出一个控制信号。

这种定时器常用于需要定时执行某些任务的应用场景，如定时检测设备状态、定时采集数据等。

三、定时器的应用领域PLC定时器广泛应用于工业自动化控制系统中，其应用领域包括但不限于以下几个方面：1. 生产线控制在生产线控制中，定时器常用于控制机械设备的启停时间，以及产品在各个工位的停留时间。

通过合理设置定时器的参数，可以实现生产线的自动化控制，提高生产效率。

2. 温度控制在温度控制系统中，定时器常用于控制加热设备的工作时间。

通过定时器的计时功能，可以实现定时开启或关闭加热设备，从而控制温度在设定范围内波动，保持恒温效果。

3. 照明控制在照明控制系统中，定时器常用于控制灯光的开关时间。

通过定时器的计时功能，可以按照预设的时间参数自动开启或关闭灯光，实现节能环保的效果。

plc梯形图编程中，定时器应该怎样编写？展开全文PLC梯形图编程中，定时器该怎样编写？定时器有一个给定值寄存器、一个当前值寄存器，还有无数个触点。

每一个定时器此三个量用同一个名称T。

在电脑中，定时器原理；t＝TxK。

t是定时时长，K是计数值，T是计数周期。

其中T一般有100ms、10ms、1ms这三种。

定时器及工作方式1、接通延时定时器—TON，单个间隔定时。

当输入端接通，定时器开始计时，若当前值与设定值相等，定时器动作，被置位于1。

其常来变常闭，常闭变常开。

倘若输入端一直接通，当前值最大可以达到32767才会停止。

当输入端断开，当前值清零，定时器复位，各个触点恢复原来状态。

2、有记忆接通延时定时器—TONR，用于累计多个时间间隔。

当输入端接通时与TON的工作原理一致，不同的是其输入端断开时，定时器会保留当前值，下次再次输入端接通其当前值进行累加，直到32767才停止。

若想把当前值清零，那就得用复位指令R。

3、断开延时定时器—TOF，一般用于断开或事故后的延时。

当输入端接通时，定时器置位于1，常闭变常开，常开变常闭，且当前值清零。

当输入端断开时，定时器开始计时，当前值增加，当前值与设定值相等，定时器复位，各个触点恢复原来状态，且当前值停止增加。

定时器最基本的应用，定时器延时接通、定时器延时断开。

还有就是定时器接力，先启动一个定时器，计时到设定值启动第二个定时器，以此类推，启动第n个定时器。

因此，就可以获得长定时。

例如两个定时器的级联。

定时器在自动化控制中很重要，三种定时器在使用过程有差异。

不只是工作原理的不同，还有就是不同分辨率的定时器刷新机制也是不同的。

因此，使用不合理，容易引起计时失准。

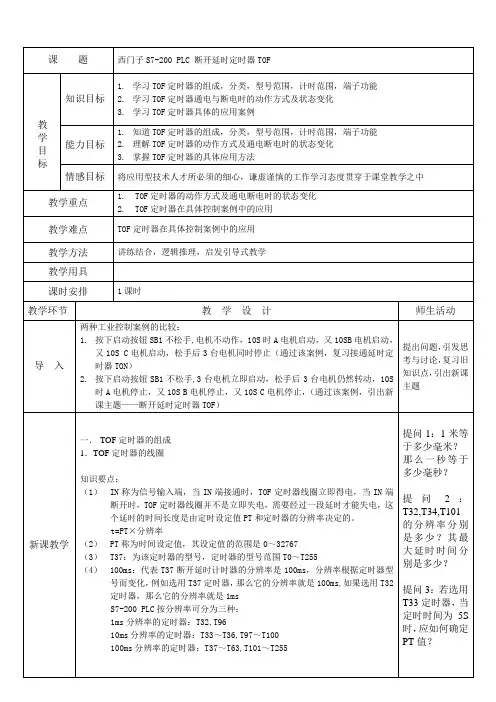

2．TOF定时器的触点(1). 辅助常开触点知识要点：初始状态时，T37常开触点为断开状态，若T37线圈得电，则T37辅助常开触点变为闭合状态；若T37线圈失电，则T37常开触点恢复断开状态。

(2). 辅助常闭触点知识要点：初始状态时，T37常闭触点为闭合状态，若T37线圈得电，则T37辅助常闭触点变为断开状态；若T37线圈失电，则T37常闭触点恢复闭合状态。

二．通电与断电时的状态变化和动作方式以下列梯形图程序为例：程序分析：1.从程序中可以看出，断开延时定时器的定时时间为：T = PT×分辨率 = 100×100ms = 10000ms =10s2. 初始状态时，常开触点I0.1为断开状态，从而推导出断开延时定时器T37的线圈为失电状态，进一步可推导出其常开触点T37为断开状态，导致初始状态时，Q0.0为失电状态，同时T37常闭触点为闭合状态，导致Q0.1线圈在初始状态时为得电状态。

3. 当I0.0闭合，接通 TOF T37线圈，则T37线圈立即得电，从而推导出此时断开延时定时器T37的线圈为得电状态，进一步可推导出其常开触点T37由断开状态变为闭合状态，导致Q0.0线圈变为得电状态，同时T37常闭触点由闭合状态变为断开状态，导致Q0.1线圈变为失电状态。

（注意：接通TOF线圈时，TOF并不开始计时，且接通立即得电，不延时，与TON定时器不同）3.当I0.0断开瞬间，TOF定时器立即开始计时：(1).I0.0断开10S内，T37线圈不失电，仍为得电状态，其常开触点仍维持闭合，其常闭触点仍维持断开状态(2).I0.0断开10S时，T37线圈立即失电，其T37常开触点恢复为断开状态，导致Q0.0线圈变为失电状态，其T37常闭触点恢复为闭合状态，导致Q0.1线圈变为得电状态。

（延时10S）启发引导过程逻辑推理过程，逐步分析，引导，得出最终结论（重点内容）提问4：T37定时器从什么时候开始计时？从什么时候开始停止计时？三．TOF定时器在具体控制案例中的应用（注：若本课时时间不够，该部分留到下一课时）案例描述：现有三个彩灯，按下启动按钮SB1,三个彩灯同时立即点亮，松手以后，三个彩灯仍然点亮，过了50S,红色彩灯自动熄灭，又过了30S黄色彩灯自动熄灭，又过了20S，蓝色彩灯自动熄灭。
