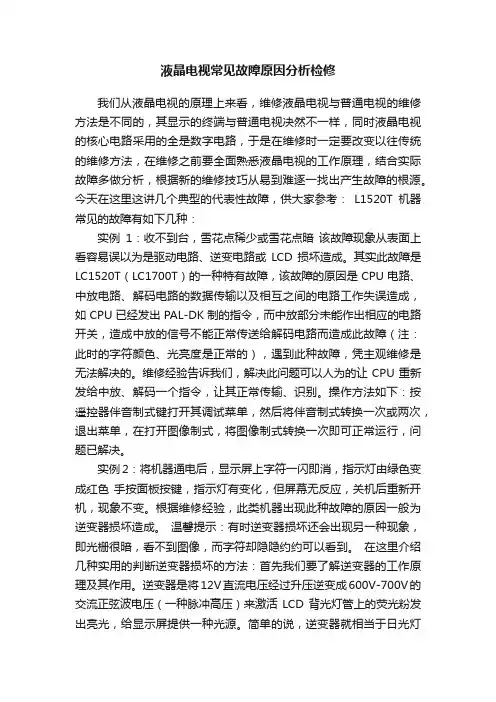

液晶电视常见故障原因分析检修我们从液晶电视的原理上来看,维修液晶电视与普通电视的维修方法是不同的,其显示的终端与普通电视决然不一样,同时液晶电视的核心电路采用的全是数字电路,于是在维修时一定要改变以往传统的维修方法,在维修之前要全面熟悉液晶电视的工作原理,结合实际故障多做分析,根据新的维修技巧从易到难逐一找出产生故障的根源。
今天在这里这讲几个典型的代表性故障,供大家参考:L1520T机器常见的故障有如下几种:实例1:收不到台,雪花点稀少或雪花点暗该故障现象从表面上看容易误以为是驱动电路、逆变电路或LCD损坏造成。
其实此故障是LC1520T(LC1700T)的一种特有故障,该故障的原因是CPU电路、中放电路、解码电路的数据传输以及相互之间的电路工作失误造成,如CPU已经发出PAL-DK制的指令,而中放部分未能作出相应的电路开关,造成中放的信号不能正常传送给解码电路而造成此故障(注:此时的字符颜色、光亮度是正常的),遇到此种故障,凭主观维修是无法解决的。
维修经验告诉我们,解决此问题可以人为的让CPU重新发给中放、解码一个指令,让其正常传输、识别。
操作方法如下:按遥控器伴音制式键打开其调试菜单,然后将伴音制式转换一次或两次,退出菜单,在打开图像制式,将图像制式转换一次即可正常运行,问题已解决。
实例2:将机器通电后,显示屏上字符一闪即消,指示灯由绿色变成红色手按面板按键,指示灯有变化,但屏幕无反应,关机后重新开机,现象不变。
根据维修经验,此类机器出现此种故障的原因一般为逆变器损坏造成。
温馨提示:有时逆变器损坏还会出现另一种现象,即光栅很暗,看不到图像,而字符却隐隐约约可以看到。
在这里介绍几种实用的判断逆变器损坏的方法:首先我们要了解逆变器的工作原理及其作用。
逆变器是将12V直流电压经过升压逆变成600V-700V的交流正弦波电压(一种脉冲高压)来激活LCD背光灯管上的荧光粉发出亮光,给显示屏提供一种光源。
彩色电视机常见故障无电路图时的检修方法1 注意事项⑴国内外一些著名厂家,近年出厂的某些高档彩色电视机一般都不随机提供图纸,其目的是把维修工作交给特约维修点负责,不允许非特约维修点人员检修,。
因此这一类故障电视机是不能接修的,应当叫用户直接拨打特约维修点的电话,叫他们派人来维修,或送到特约维修点维修。
在保修期内他们不收修理费,保修期过后的修理费也比较低廉。
各厂家特约维修点的电话,可以从当地经销彩电的商店打听到。
(2)接收故障电视机时,应向用户问清楚故障现象,以便初步确定故障类型和发生部位,便利修理、节省时间;还要了解故障发生前后的情况,如电视机有否遭受过雷击或电源错相,有没有发生异常音响或发热冒烟,事先有没有发生过时断时续的某种故障等。
遭受过雷击或电源错相损害的电视机,由于受害轻重程度及时间长短的不同,损坏程度各异。
最轻者仅仅烧毁保险丝,更换一下即可;有些是一大批元器件受损,甚至连电路板也会烧掉一部份。
属于后一种情况没有电路图时就难以修复了。
要注意,在正常条件下使用的电视机,如果保险丝烧断,通常是发生了大故障的表现!因为彩电中通常设臵了保护电路,一般故障不会烧保险丝,即使行输出管短路、行输出变压器局部短路通常也不会烧保险丝。
(3)除了明确是声音、图像、或色彩时有、时无故障的电视机以外,一般不可先将待修电视机通电试看,否则可能会扩大和加重故障。
(4)我们广电系统工作的同仁,为同事、亲朋、邻里修理电视机,一般都出于人情、责任感以及兴趣和爱好,通常都不收费,有时还要倒贴点零件。
但是如果不小心损坏了人家的电视机,就会很难堪,甚至遭到索赔(早年《电子报》曾报导过。
读者讨论认为,给人家修理电视机必须收点费,若不收工本费,也要收点“保险费”)。
因此要特别小心,初次动手修理应当从即将报废的旧电视机或自己家里的电视机开始,先积累一些实践经验。
⑸想熟练掌握彩电修理技术,不能仅仅从实践中学,更要特别重视理论的学习,一定要找一些电视基础原理及专型彩电的工作原理和维修方法的书籍来看。

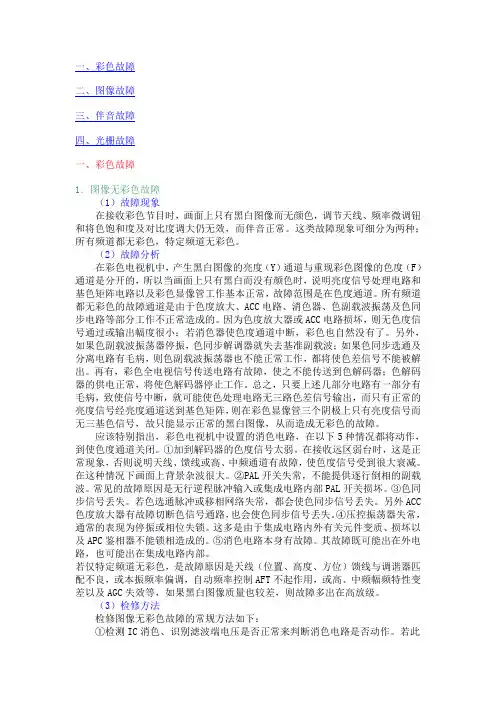

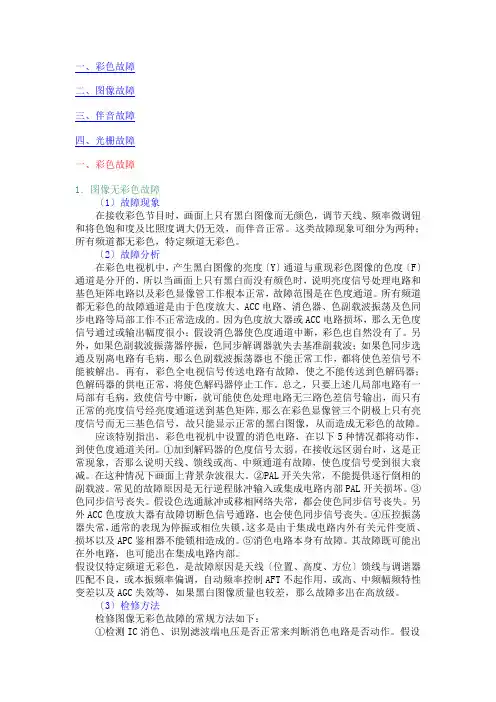

一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1.图像无彩色故障〔1〕故障现象在接收彩色节目时,画面上只有黑白图像而无颜色,调节天线、频率微调钮和将色饱和度及比照度调大仍无效,而伴音正常。
这类故障现象可细分为两种;所有频道都无彩色,特定频道无彩色。
〔2〕故障分析在彩色电视机中,产生黑白图像的亮度〔Y〕通道与重现彩色图像的色度〔F〕通道是分开的,所以当画面上只有黑白而没有颜色时,说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作根本正常,故障范围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等局部工作不正常造成的。
因为色度放大器或ACC电路损坏,那么无色度信号通过或输出幅度很小;假设消色器使色度通道中断,彩色也自然没有了。
另外,如果色副载波振荡器停振,色同步解调器就失去基准副载波;如果色同步选通及别离电路有毛病,那么色副载波振荡器也不能正常工作,都将使色差信号不能被解出。
再有,彩色全电视信号传送电路有故障,使之不能传送到色解码器;色解码器的供电正常,将使色解码器停止工作。
总之,只要上述几局部电路有一局部有毛病,致使信号中断,就可能使色处理电路无三路色差信号输出,而只有正常的亮度信号经亮度通道送到基色矩阵,那么在彩色显像管三个阴极上只有亮度信号而无三基色信号,故只能显示正常的黑白图像,从而造成无彩色的故障。
应该特别指出,彩色电视机中设置的消色电路,在以下5种情况都将动作,到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时,这是正常现象,否那么说明天线、馈线或高、中频通道有故障,使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常,不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丧失。
假设色选通脉冲或移相网络失常,都会使色同步信号丧失。
另外ACC色度放大器有故障切断色信号通路,也会使色同步信号丧失。

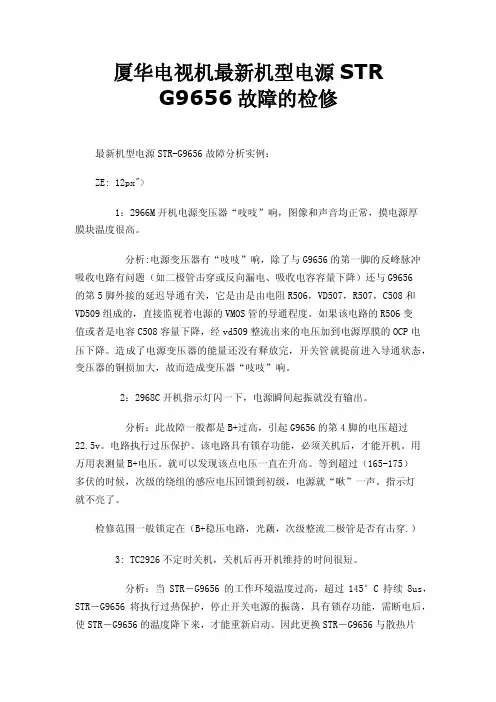

厦华电视机最新机型电源STRG9656故障的检修最新机型电源STR-G9656故障分析实例:ZE: 12px">1:2966M开机电源变压器“吱吱”响,图像和声音均正常,摸电源厚膜块温度很高。
分析:电源变压器有“吱吱”响,除了与G9656的第一脚的反峰脉冲吸收电路有问题(如二极管击穿或反向漏电、吸收电容容量下降)还与G9656的第5脚外接的延迟导通有关,它是由是由电阻R506,VD507,R507,C508和VD509组成的,直接监视着电源的VMOS管的导通程度。
如果该电路的R506变值或者是电容C508容量下降,经vd509整流出来的电压加到电源厚膜的OCP电压下降。
造成了电源变压器的能量还没有释放完,开关管就提前进入导通状态,变压器的铜损加大,故而造成变压器“吱吱”响。
2:2968C开机指示灯闪一下,电源瞬间起振就没有输出。
分析:此故障一般都是B+过高,引起G9656的第4脚的电压超过22.5v。
电路执行过压保护。
该电路具有锁存功能,必须关机后,才能开机。
用万用表测量B+电压。
就可以发现该点电压一直在升高。
等到超过(165-175)多伏的时候,次级的绕组的感应电压回馈到初级,电源就“啾”一声。
指示灯就不亮了。
检修范围一般锁定在(B+稳压电路,光藕,次级整流二极管是否有击穿.)3: TC2926不定时关机,关机后再开机维持的时间很短。
分析:当STR-G9656的工作环境温度过高,超过145°C持续8us,STR-G9656将执行过热保护,停止开关电源的振荡,具有锁存功能,需断电后,使STR-G9656的温度降下来,才能重新启动。
因此更换STR-G9656与散热片之间均匀涂上导热硅脂,螺丝必须拧紧,保证接触良好,以免散热不良,引起过热保护。
4:TC2968无法待机,遥控关机后指示灯变红灯还有光栅。
分析:遥控关机后指示灯变红灯,断开V508的B极,测POWER脚为高电平。

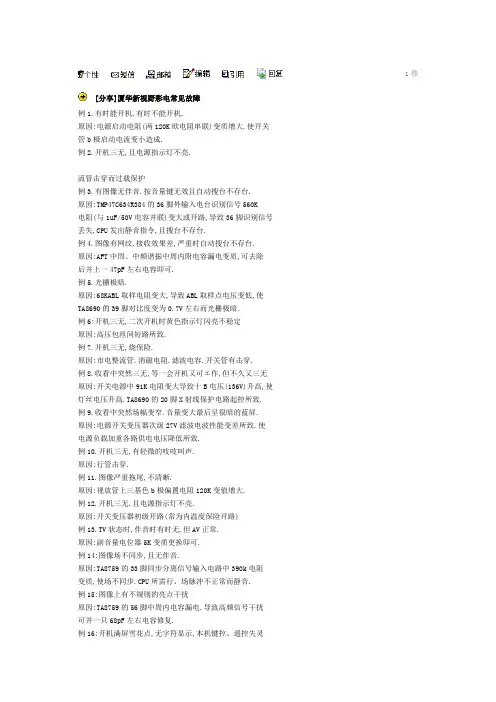

1楼[分享]厦华新视野彩电常见故障例1.有时能开机,有时不能开机.原因:电源启动电阻(两120K欧电阻串联)变质增大.使开关管b极启动电流变小造成.例2.开机三无,且电源指示灯不亮.流管击穿而过载保护例3.有图像无伴音.按音量键无效且自动搜台不存台.原因:TMP47C634R384的36脚外输入电台识别信号560K电阻(与1uF/50V电容并联)变大或开路,导致36脚识别信号丢失,CPU发出静音指令,且搜台不存台.例4.图像有网纹,接收效果差,严重时自动搜台不存台.原因:AFT中周、中频谐振中周内附电容漏电变质,可去除后并上一47pF左右电容即可.例5.光栅极暗.原因:68KABL取样电阻变大,导致ABL取样点电压变低,使TA8690的39脚对比度变为0.7V左右而光栅极暗.例6:开机三无,二次开机时黄色指示灯闪亮不稳定原因:高压包匝间短路所致.例7.开机三无,烧保险.原因:市电整流管.消磁电阻.滤波电容.开关管有击穿.例8.收看中突然三无,等一会开机又可エ作,但不久又三无原因:开关电源中91K电阻变大导致十B电压(136V)升高,使灯丝电压升高.TA8690的20脚X射线保护电路起控所致.例9.收看中突然场幅变窄.音量变大最后呈很暗的蓝屏.原因:电源开关变压器次级27V滤波电波性能变差所致.使电源负载加重各路供电电压降低所致.例10.开机三无,有轻微的吱吱叫声.原因:行管击穿.例11.图像严重拖尾,不清晰.原因:视放管上三基色b极偏置电阻120K变值增大.例12.开机三无.且电源指示灯不亮.原因:开关变压器初级开路(常为内温度保险开路)例状态时,伴音时有时无,但AV正常.原因:副音量电位器5K变质更换即可.例14:图像场不同步,且无伴音.原因:TA8759的33脚同步分离信号输入电路中390k电阻变质,使场不同步.CPU所需行、场脉冲不正常而静音.例15:图像上有不规则的亮点干扰原因:TA8759的56脚中周内电容漏电.导致高频信号干扰可并一只68pF左右电容修复.例16:开机满屏雪花点,无字符显示,本机键控、遥控失灵原因:CPU(KV88C94)的38脚外33K欧电阻变质损坏,使场同步信号丢失所致.例17:图像呈枕形失真原因:-一般为枕校板上枕校调节200K欧电位器变质,直接更换即可.例18:图像不清晰并有网纹干扰,严重时呈蓝屏.原因:中放板上AFT中周或中频中周内附电容漏电所致. 例19:图像上有明显的交流干扰条原因:电源板上330uF/400V电容容量减小所致,更换即可.二、华夏一号系列例1:开机三无,电源指示灯也不亮原因:电源开关管基极启动电阻220K变质所致.例2:开机三无,电源指示灯不亮原因:查4A保险.限流电阻3.3欧/10W.滤波电容330uF/ 400V.开关管(2SC4706)损坏.该故障最常见.最先是滤波电容容量减小,图像有干扰条,而且会干扰CPU导致遥控失灵.当失容到一定程度后,高电压将击穿开关管而导致限流电阻及保险烧断.例3:自动关机,红色指示灯亮原因:行逆程电容(5600pF/1.6KV)容量减小,高压及灯丝电压升高使X射线保护电路启动而自动关机.该故障出现前图像左右两侧有很窄的黑条.例4:开机无光无声,但有高压静电电应.原因:高压包次级整流管击穿,其限流电阻也可能烧坏,如未烧会引起开机保护.例5:图像不清晰,有时呈负像,严重时呈蓝屏.原因:TDA9808的14.15脚外接中周内附电容漏电.于去之用19pF左右电容并联.例6:无图像,呈蓝屏,自动搜索行场不同步且不能存台原因:TMP87CH36的电台识别输入36脚外接560K电阻开路(与2.2uF/50V电容并联).使同步信号丢失所致.例7:TV无图像而AV正常原因:常见为高频头TDQ3B8PL损坏.质量问题.例8:光栅呈水平亮线原因:在场扫描块TA8427正常情况下,一般是CPU存储器ST2404数据丢失所致.例9:无伴音原因:伴音功放TA8200易损坏.(外挂音箱功率过大)例10:2958TU彩电.开机三无,而电源指示灯亮原因:该丽音处理集成块易损坏,导致数据时钟线错误,使CPU不能正常工作所致.可将丽音板上音频信号输出输入脚短接.再断开丽音板上数据与时钟脚即可.三、福满堂系列例1:开机无光栅,而关机瞬间有一条短亮线原因:场输出块TDA3654供电电阻1欧/1W开路.例2:开机三无,红色指示灯亮,机内有吱吱叫声原因:常行管(D1879)击穿,最好用D2253行管换.其次阻尼二极管BY228或枕校放大2SC2344也常见击穿.例3:遥控失灵原因:遥控接收头常见损坏.质量问题.例4:开机三无原因:+B电压整流管(RGP30)击穿所致.例5:水平亮线原因:TDA8362其42脚场推动供电外接电阻3.3M欧开路变质所致.例6:XT-2197彩电开机三无,电源指示灯亮原因:其存储器24C04易损坏造成数据丢失.先更换一试.例7:XT-3465T彩电场幅压缩,严重呈水平亮线原因:电源板上2SD400性能变差所致.该管为TB1238的28.22.23脚供+9V电压例8:XT-2965T彩电,收看强信号台有网纹干扰,自动搜台不存台,而弱信号基本正常.原因:TB1238的9脚外接电容(1uF/50V)无容量造成.--------------------------------------------------------购买5元金币。
一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1.图像无彩色故障(1)故障现象在接收彩色节目时,画面上只有黑白图像而无颜色,调节天线、频率微调钮和将色饱和度及对比度调大仍无效,而伴音正常。
这类故障现象可细分为两种;所有频道都无彩色,特定频道无彩色。
(2)故障分析在彩色电视机中,产生黑白图像的亮度(Y)通道与重现彩色图像的色度(F)通道是分开的,所以当画面上只有黑白而没有颜色时,说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作基本正常,故障范围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。
因为色度放大器或ACC电路损坏,则无色度信号通过或输出幅度很小;若消色器使色度通道中断,彩色也自然没有了。
另外,如果色副载波振荡器停振,色同步解调器就失去基准副载波;如果色同步选通及分离电路有毛病,则色副载波振荡器也不能正常工作,都将使色差信号不能被解出。
再有,彩色全电视信号传送电路有故障,使之不能传送到色解码器;色解码器的供电正常,将使色解码器停止工作。
总之,只要上述几部分电路有一部分有毛病,致使信号中断,就可能使色处理电路无三路色差信号输出,而只有正常的亮度信号经亮度通道送到基色矩阵,则在彩色显像管三个阴极上只有亮度信号而无三基色信号,故只能显示正常的黑白图像,从而造成无彩色的故障。
应该特别指出,彩色电视机中设置的消色电路,在以下5种情况都将动作,到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时,这是正常现象,否则说明天线、馈线或高、中频通道有故障,使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常,不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丢失。
若色选通脉冲或移相网络失常,都会使色同步信号丢失。
另外ACC 色度放大器有故障切断色信号通路,也会使色同步信号丢失。
彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备,然而,由于种种原因,彩色电视机在使用过程中也会遇到各种故障和问题。
本文将介绍一些常见的彩色电视机故障及其维修方法,帮助读者更好地解决电视机故障。
一、无法开机如果彩色电视机无法正常开机,首先需要检查电源线是否连接稳固。
如果电源线连接正常,那么可能是电源故障导致的问题。
可以尝试将电视机插入其他正常工作的插座进行测试,如果能够恢复正常开机,说明原插座出现故障。
如果依然无法开机,可以考虑更换电源线或者联系专业的维修人员进行检修。
二、无图像显示当彩色电视机开机正常,但无法显示图像时,首先要检查视频信号线是否连接正确。
如果信号线连接正常,那么可以尝试更换其他设备,如DVD播放器或游戏机,检查电视机是否能够显示其他设备的图像。
如果可以显示其他设备的图像,说明电视机本身没有故障,可能是信号源设备出现了问题。
如果仍然无法显示图像,可以考虑进行以下维修方法:1. 调整亮度和对比度:有时候,亮度和对比度设置不当会导致图像无法正常显示。
可以尝试在电视机的菜单设置中调整亮度和对比度参数,看看是否能够解决问题。
2. 检查电缆和接口:请确保视频信号线没有损坏,并且插头与电视机或信号源设备的接口连接牢固。
如果有必要,可以尝试更换视频信号线。
3. 重置电视机设置:有时候,电视机的设置可能出现故障,可以尝试进行电视机设置的重置,将其恢复到出厂设置。
4. 联系维修人员:如果经过以上方法仍无法解决问题,建议联系专业的维修人员进行检修,避免自行拆解电视机造成更大的损坏。
三、颜色失真或偏色彩色电视机在使用一段时间后,可能会出现颜色失真或偏色的情况。
这可能是因为电视机的彩色信号处理电路出现了故障。
以下是一些解决方法:1. 调整色彩设置:尝试在电视机的菜单设置中调整色彩参数,如饱和度和色调,看看是否能够纠正颜色失真或偏色的问题。
2. 清洁屏幕和光柱:彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。
一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1.图像无彩色故障(1)故障现象在接收彩色节目时,画面上只有黑白图像而无颜色,调节天线、频率微调钮和将色饱和度及对比度调大仍无效,而伴音正常。
这类故障现象可细分为两种;所有频道都无彩色,特定频道无彩色。
(2)故障分析在彩色电视机中,产生黑白图像的亮度(Y)通道与重现彩色图像的色度(F)通道是分开的,所以当画面上只有黑白而没有颜色时,说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作基本正常,故障范围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。
因为色度放大器或ACC电路损坏,则无色度信号通过或输出幅度很小;若消色器使色度通道中断,彩色也自然没有了。
另外,如果色副载波振荡器停振,色同步解调器就失去基准副载波;如果色同步选通及分离电路有毛病,则色副载波振荡器也不能正常工作,都将使色差信号不能被解出。
再有,彩色全电视信号传送电路有故障,使之不能传送到色解码器;色解码器的供电正常,将使色解码器停止工作。
总之,只要上述几部分电路有一部分有毛病,致使信号中断,就可能使色处理电路无三路色差信号输出,而只有正常的亮度信号经亮度通道送到基色矩阵,则在彩色显像管三个阴极上只有亮度信号而无三基色信号,故只能显示正常的黑白图像,从而造成无彩色的故障。
应该特别指出,彩色电视机中设置的消色电路,在以下5种情况都将动作,到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时,这是正常现象,否则说明天线、馈线或高、中频通道有故障,使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常,不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丢失。
若色选通脉冲或移相网络失常,都会使色同步信号丢失。
另外ACC 色度放大器有故障切断色信号通路,也会使色同步信号丢失。
一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1.图像无彩色故障(1)故障现象在接收彩色节目时,画面上只有黑白图像而无颜色,调节天线、频率微调钮和将色饱和度及对比度调大仍无效,而伴音正常。
这类故障现象可细分为两种;所有频道都无彩色,特定频道无彩色。
(2)故障分析在彩色电视机中,产生黑白图像的亮度(Y)通道与重现彩色图像的色度(F)通道是分开的,所以当画面上只有黑白而没有颜色时,说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作基本正常,故障范围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。
因为色度放大器或ACC电路损坏,则无色度信号通过或输出幅度很小;若消色器使色度通道中断,彩色也自然没有了。
另外,如果色副载波振荡器停振,色同步解调器就失去基准副载波;如果色同步选通及分离电路有毛病,则色副载波振荡器也不能正常工作,都将使色差信号不能被解出。
再有,彩色全电视信号传送电路有故障,使之不能传送到色解码器;色解码器的供电正常,将使色解码器停止工作。
总之,只要上述几部分电路有一部分有毛病,致使信号中断,就可能使色处理电路无三路色差信号输出,而只有正常的亮度信号经亮度通道送到基色矩阵,则在彩色显像管三个阴极上只有亮度信号而无三基色信号,故只能显示正常的黑白图像,从而造成无彩色的故障。
应该特别指出,彩色电视机中设置的消色电路,在以下5种情况都将动作,到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时,这是正常现象,否则说明天线、馈线或高、中频通道有故障,使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常,不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丢失。
若色选通脉冲或移相网络失常,都会使色同步信号丢失。
另外ACC 色度放大器有故障切断色信号通路,也会使色同步信号丢失。
彩电彩色故障诊断检修思路WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】彩电彩色故障诊断检修思路垂直方向扫描线性不良;垂直方向扫描线性不良,故障通常在场扫描电路的交直流反馈电路,以交流反馈电容漏电、容量减小或反馈电阻阻值变大较为多见。
输出管不良也会引起扫描线性不良。
上下卷边;场扫描卷边是扫描线性不良的一种严重表现。
通常由场输出管或输出电容不良、场锯齿波形成电容不良或交直流反馈电路损坏。
偏转线圈损坏和电源供电不良也会引起卷边。
水平方向扫描线性不良;水平方向扫描线性不良一般来说是由于 S 校正电容或偏转线圈不良而引起。
对于有枕形校正电路的机型,有时枕校电路不良也会引起扫描线性不良。
行输出管和阻尼电容不良也应引起注意。
垂直方向幅度或位置异常;场扫描幅度或位置异常故障一般发生在如下三个部分:一是场供电电源异常偏低。
二是场锯齿波形成幅度不够。
三是场扫描交直流反馈异常。
对于第一种情况可通过测量供电电压来解决。
对于第二和第三种情况在没有示波器的情况下,可通过测量相关脚的直流电压来初步判断。
水平一条亮线或亮带;水平一条亮线说明场扫描电路没有工作,故障在场振荡、场输出或交直流反馈电路。
对分立电路而言,采用测量直流电位的方法可初步判断各级工作点是否正常,如果场推动管基极无电压,则断开基极输入回路,从基极加入干扰信号,看屏幕是否有拉开反应,如有则故障在场振荡电路或交直流反馈电路,对振荡电路可采用测量振荡脚直流电位的方法来初步判断工作是否正常。
对反馈电路的交流电路如无条件可采用替换的办法来解决,对直流电路通常测量分压比来判断是否正常。
对采用独立场输出 IC 的电路而言,首先查看场同步或激励信号是否已经加入,如已加入,则检测锯齿波电容形成端电压是否正常,最后检查交直流反馈电路。
如同步或激励信号没有加入,则检查前级电路。
水平一条亮带时,首先看亮带是否居中,如在中间,则通常直流工作点基本正常,故障在交流回路。
彩色电视机常见故障与维修————————————————————————————————作者:————————————————————————————————日期:彩色电视机常见故障诊断与维修1.三无故障(无图像、无光栅、无伴音);开启电视机,出现屏幕无光栅、喇叭无声音的故障时,经过反复调节音量和亮度、副亮度电位器故障仍然存在。
产生这种故障的原因一般是电源电路、行扫描电路、显像管电路与公共通道或伴音通道同时产生故障。
1)整流滤波电路发生故障,自激振荡电路发生故障以及比较放大、调频调宽电路和保护电路等发生故障均会引起电源无输出电压。
2)当出现行扫描电路故障时,会使行输出电路不能输出显像管工作所需的各种电压,以及公共通道、伴音电路、场输出电路等所需的工作电压,电视机将呈现无光栅,无伴音的故障现象。
当遥控电路发生故障时,也会使行输出电路不工作,而无法提供显像管正常工作所需的电压以及公共通道和伴音通道正常工作所需的+12V电压,从而产生无光栅、无伴音的故障。
3)同时出现显像管电路与公共通道或伴音通道故障的几率较少,一般通过观察显像管灯丝是否亮、高压是否加至显像管阳极以及测量公共通道或伴音通道的直流供电电压、信号通路是否正常就能确定故障部位。
要想分清故障具体出现在哪一部分,首先要查+117V电压是否有:若有,则故障可能出现在行扫描电路、遥控电路;若无+117V电压,则故障出现在电源电路。
若想分清是行扫描电路还是遥控电路故障,则只需焊开V943的集电极;如果立刻看到光栅或听到声音,则故障出现在遥控电路;否则故障出现在行扫描电路。
2.无光栅、有伴音;西湖CE5416型彩色电视机的伴音功放集成电路N601(AN5265)所需的18V和12V电压分别由开关电源和行输出电路来提供。
伴音正常说明这两组供电电压正常,也表明开关电源及行输出电路均工作正常。
无光栅现象表明显像管中没有高速电子流生成,要想有高速电子流生成,外围电路必须向显像管提供阳极电压、灯丝电压以及加速极电压,缺一不可。
