方波整形电路课程设计
一、课程目标
知识目标：
1. 学生能理解方波整形电路的基本原理，掌握其组成部分及功能。
2. 学生能掌握方波整形电路的电路图绘制，了解不同类型的方波整形电路。
3. 学生能了解方波整形电路在实际应用中的优缺点。
技能目标：
1. 学生能运用所学知识，分析和设计简单的方波整形电路。
2. 学生能通过实验，观察方波整形电路的输出波形，分析其性能。
3. 学生能运用仿真软件对方波整形电路进行模拟，验证理论知识的正确性。
情感态度价值观目标：
1. 学生培养对方波整形电路及其应用的兴趣，激发学习电子技术的热情。
2. 学生树立正确的科学态度，认识到团队合作在解决问题中的重要性。
3. 学生通过学习方波整形电路，培养创新精神和实践能力，提高对电子技术应用的认知。
课程性质：本课程为电子技术基础课程，旨在让学生掌握方波整形电路的基本原理和设计方法。
学生特点：学生已具备一定的电子技术基础知识，具有较强的动手能力和探索精神。
教学要求：注重理论与实践相结合，鼓励学生积极参与讨论，提高分析问题和解决问题的能力。在教学过程中，关注学生的个体差异，因材施教，使学生在完成课程目标的同时，实现个人能力的提升。
二、教学内容
本章节教学内容围绕方波整形电路的基本原理、电路设计与分析展开，具体包括以下几部分：

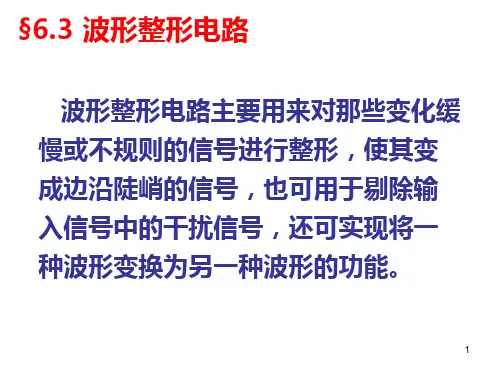

1. 方波整形电路原理
- 介绍方波整形电路的定义及其在电子技术中的应用。
- 分析方波整形电路的工作原理，包括比较器、触发器等关键元件的功能。
2. 方波整形电路类型与特点
- 介绍常见的方波整形电路类型，如施密特触发器、滞后比较器等。
- 阐述各类方波整形电路的特点、适用场合及其优缺点。
3. 方波整形电路设计与分析
- 指导学生绘制方波整形电路图，掌握电路连接方法。
- 分析方波整形电路的参数对输出波形的影响，如阈值电压、滞后电压等。
4. 实践与仿真
- 组织学生进行方波整形电路实验，观察并分析实验现象。

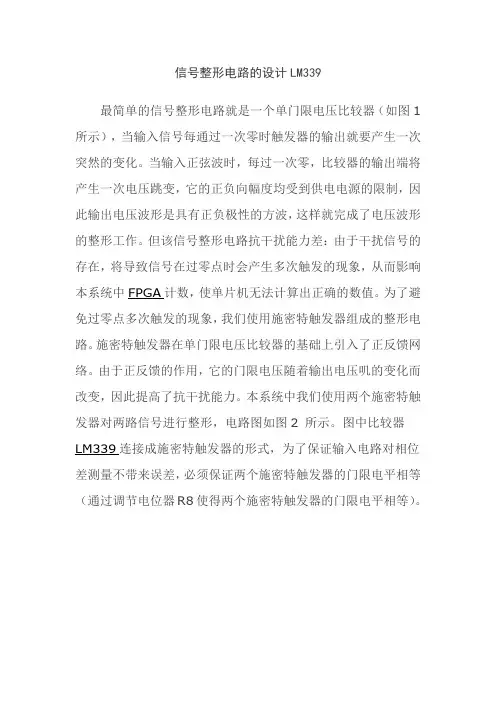

信号整形电路的设计LM339
最简单的信号整形电路就是一个单门限电压比较器（如图1
所示），当输入信号每通过一次零时触发器的输出就要产生一次突然的变化。当输入正弦波时，每过一次零，比较器的输出端将产生一次电压跳变，它的正负向幅度均受到供电电源的限制，因此输出电压波形是具有正负极性的方波，这样就完成了电压波形的整形工作。但该信号整形电路抗干扰能力差：由于干扰信号的存在，将导致信号在过零点时会产生多次触发的现象，从而影响本系统中FPGA计数，使单片机无法计算出正确的数值。为了避免过零点多次触发的现象，我们使用施密特触发器组成的整形电路。施密特触发器在单门限电压比较器的基础上引入了正反馈网络。由于正反馈的作用，它的门限电压随着输出电压叽的变化而改变，因此提高了抗干扰能力。本系统中我们使用两个施密特触发器对两路信号进行整形，电路图如图2 所示。图中比较器LM339连接成施密特触发器的形式，为了保证输入电路对相位差测量不带来误差，必须保证两个施密特触发器的门限电平相等（通过调节电位器R8使得两个施密特触发器的门限电平相等）。
图1 采用单门限触发器的整形电路
图2 采用施密特触发器的整形电路

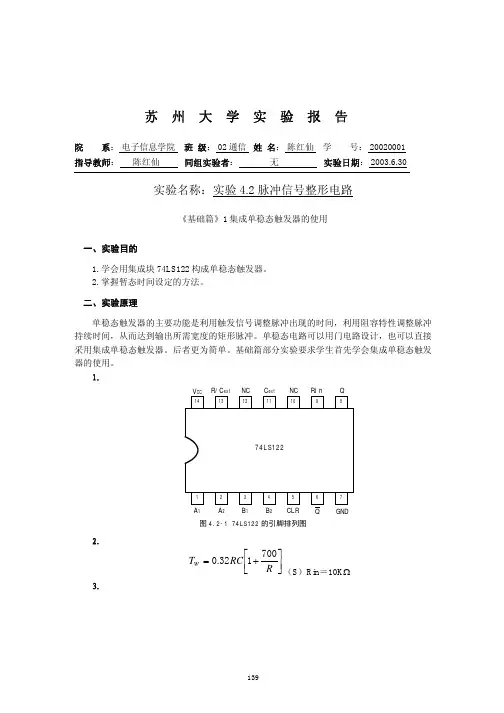

苏州大学实验报告
院 系： 电子信息学院 班 级： 02通信 姓 名： 陈红仙 学 号： 20020001
指导教师： 陈红仙 同组实验者： 无 实验日期： 2003.6.30
实验名称：实验4.2 脉冲信号整形电路
《基础篇》1集成单稳态触发器的使用
一、实验目的
1. 学会用集成块74LS122构成单稳态触发器。
2. 掌握暂态时间设定的方法。
二、实验原理
单稳态触发器的主要功能是利用触发信号调整脉冲出现的时间，利用阻容特性调整脉冲
持续时间，从而达到输出所需宽度的矩形脉冲。单稳态电路可以用门电路设计，也可以直接
采用集成单稳态触发器。后者更为简单。基础篇部分实验要求学生首先学会集成单稳态触发
器的使用。
1. 元件引脚 141312111098
1234567VCC
GNDQR/Cext
B2CLRRinQNCCextNC
B1A
1A274LS122
图4.2-1 74LS122的引脚排列图
2. 输出脉宽：
+=RRCTW700132.0（S）Rin＝10KΩ
3. 功能表
139表4.2-1 74LS122的功能表
A1 A2 B1 B2 Q Q
0 × 1
0 × 1
× 0 1
× 0 1
1 1 1
1 1
1 1 1
4. 实验电路图
QCP
0t
tR
C
Reset
CP+5V
Reset
00TW未复位复位t74LS1222
735118
1Q
CLRTLC
GND13414
6QR/C
B1A2
A1B2Vcc
图4.2-2正脉冲触发连接电路图
（b)QCP
0t
t74LS1223
7251181Vcc
Q
CLRC
GND13414
6QA2A1R/CB1B2R
C
Reset
CP+5V
（a)Reset
0
0TW未复位复位t
图4.2-3负脉冲触发连接电路图
74LS1222
735118
1Vcc
Q
CLRC
GND13414
6QRin
A1R/C
B1B2C+5V
Reset
CP9A2
图4.2-4采用内部电阻的连接电路图
方波整形 二极管钳位
方波整形是一种电路设计技术，通过使用二极管钳位来将输入信号转换为理想的方波输出信号。这种技术常被应用于电子设备中，如数字电路、通信系统和功率电子设备等。
1. 方波整形的基本原理
方波整形的基本原理是利用二极管的非线性特性来削弱或截断输入信号的负半周或正半周，从而实现将输入信号转化为方波输出信号。在方波整形电路中，二极管被放置在一个电路中，其作用是通过非线性阻抗来削弱或截断输入信号的部分波形。
2. 二极管钳位电路
二极管钳位电路是一种常见的方波整形电路。它由一个二极管和一个电容器组成。在这个电路中，二极管的正极连接到信号源，负极连接到地。而电容器的一端连接到地，另一端通过一个电阻器与二极管的负极相连。当输入信号的电压高于二极管的导通电压时，二极管会导通，电容器开始充电。当输入信号的电压低于二极管的导通电压时，二极管会截断，电容器开始放电。通过合理选择电容器和电阻器的数值，可以实现精确的方波整形效果。
3. 方波整形的应用
方波整形在实际应用中具有广泛的意义。在数字电路中，方波整形技术可以将模拟信号进行数字化处理，便于数字系统的操作和控制。在通信系统中，方波整形可以提高信号的传输质量和抗干扰能力，使得信号能够更好地被传递和接收。另外，在功率电子设备中，方波整形可以实现对电压、电流的整形和调节，保护电子设备的正常运行。
4. 我对方波整形和二极管钳位的个人观点和理解
对于方波整形和二极管钳位这一概念，我认为它们在现代电子技术中具有重要的地位和作用。方波整形技术能够将复杂的模拟信号转化为数字信号，为数字电路和通信系统提供了基础。而二极管钳位作为方波整形的常用电路，具有简单可靠、成本低廉的特点，广泛应用于各个领域。
方波整形和二极管钳位的研究和应用还有很大的发展潜力。随着科技的进步和需求的不断增长，对方波整形技术的要求也会不断提高。未来，我们可以进一步研究和改进方波整形电路的设计，以提高整形效果和信号质量。
