爆破振动监测方案

基础开挖爆破振动监测方案(20091221)

1. 背景

基础开挖爆破是在建筑施工中常见的技术手段之一。然而，由于开挖爆破过程中可能会产生振动，可能对周围环境和结构物产生不良影响。因此，为了确保工程的安全和保护周边环境，需要进行开挖爆破振动监测。

2. 目标

本方案的目标是通过振动监测，确保基础开挖爆破过程中的振动不会对周边环境和结构物造成不良影响。

3. 方法

3.1 安装监测设备

在开挖爆破施工现场周边选择适当的位置，安装振动监测设备。监测设备应具备以下功能和特点：

- 能够准确测量振动参数，如振动速度、振动加速度等。

- 采用合适的传感器，能够适应各种环境和工况。

- 具备稳定可靠的数据传输功能，以便实时监测和数据记录。

3.2 确定监测指标

根据国家相关标准和规范，确定适用于基础开挖爆破的振动监测指标。常见的监测指标包括：

- 全频段振动速度限值

- 有效加速度限值

- 振动频率限值

3.3 监测方案

基于监测指标，制定监测方案，包括以下内容：

- 监测设备的布置和设置

- 监测数据的采集频率和时段 - 监测数据的传输和存储方式

- 监测数据的处理和分析方法

4. 实施计划

在实际开挖爆破施工前，根据监测方案制定实施计划，明确各项任务和责任分工。实施计划应包括以下内容：

- 设备安装和调试时间

- 监测开始和结束时间

- 监测数据的收集和整理时间

- 监测数据的报告和分析时间

5. 数据分析与报告

基于监测数据，进行数据分析和报告撰写，主要包括以下方面：

- 比对监测数据与监测指标的关系，判断是否符合要求。

- 分析可能存在的风险和问题，并提出相应的解决方案。

- 撰写监测报告，包括监测过程、数据统计和分析结果等。

6. 结论

通过基础开挖爆破振动监测方案的实施，可以有效监测和控制开挖爆破过程中的振动，保证施工过程的安全和周边环境的保护。同时，及时的数据分析和报告撰写能够提供重要的决策依据和技术支持。

第1页共14页用科学技术为客户规避风险，创造价值——四川交博环境检测有限公司绵阳市一环路南段工程王家山隧道工程爆破振动检测方案四川交博环境检测有限公司二O一七年三月第2页共14页目录一、编制依据及范围.......................................................................................................................................31．编制依据............................................................................................................................................3（1）绵阳市一环路南段工程王家山隧道结构施工图及设计说明；................................................................32.编制范围............................................................................................................................................3二、工程概况................................................................................................................................................3三、监测方案.........................................................................................................................................41.监测目的............................................................................................................................................42.控制标准的选取...................................................................................................................................53.检测方案概述......................................................................................................................................64.检测实施............................................................................................................................................65.监测频率及周期...................................................................................................................................106.监测数据反馈流程...............................................................................................................................117.异常情况处理措施...............................................................................................................................118.监测成果及提交形式............................................................................................................................119.拟投入本项目设备仪器.........................................................................................................................12四、监测流程及相关配合..............................................................................................................................131.工作流程图.........................................................................................................................................132.与相关单位的配合...............................................................................................................................14第3页共14页王家山隧道钻爆施工振动检测方案一、编制依据及范围1．编制依据（1）绵阳市一环路南段工程王家山隧道结构施工图及设计说明；（2）现场勘察及相关咨询的分析；（3）本工程设计、施工及管理的依据和有关法律法规：①《爆破安全规程》(GB6722-2014)；②《公路隧道施工技术规范》(GB10204)；③《中华人民共和国环境保护法》；（4）与本工程有关的技术规范及质量验收标准。（5）相关同类工程资料。2.编制范围绵阳市一环路南段工程(K1+810～K2+530,全长770M)隧道的爆破施工。二、工程概况绵阳市一环路南段工程位于涪城区南湖、机场片区，其中隧道工程穿越王家山，隧道总长度770M，隧道西洞口桩号K1+810，东洞口桩号K2+580，其中明挖段长240M(西洞口70M，东洞口170M)，暗挖段长530M，本工程拟定采用双向掘进的钻爆施工，由于隧道起始点和贯通点附近有公用和民用建(构)筑物，爆破施工诱发的振动将对周边建(构)筑物和环境产生不同程度的影响和破坏，因此在爆破作业时应对爆破振动进行监控，将爆破活动引发的振动危害严格控制在允许的范围内。经2017年3月29日现场踏勘表明，王家山隧道钻爆施工振动影响主第4页共14页要集中在三个区域，分别是西洞口始点上方的A区域，西洞口始点下方的B区域和贯通点下方的C区域，其中A区域为3栋普通民房，B区域为11栋普通民房及塔吊厂房，C区域为高尔夫球场及场内公共建筑，详见王家山隧道与保护建(构)物位置关系图。图1：王家山隧道与保护建(构)物位置关系图三、监测方案1.监测目的本工程为山体内隧道爆破开挖，但在隧道起点及贯通点附近有公用和民用建(构)筑物，其爆破诱发的振动将对周边建(构)筑物和环境产生不同程度的影响和破坏。尤其是个别隧道在掘进初期洞门前和后期贯通前20M因爆破环境较为复杂，在爆破作业时应对其爆破安全性进行校核和有效的控制，因此爆破振动检测需实现如下目的：（1）通过快速、准确检测质点振动强度，积累相关数据，指导施工方案修正、限制和优化供科学依据。（2）对特定建筑物进行质点振动检测，以保证建筑物和运行设备的安全。第5页共14页严格将爆破、强夯、打桩等活动引发的振动危害控制在允许的范围内，对监测对象进行安全评价。（3）对特定位置、可能引起民事纠纷的地段或建筑物进行质点振动检测，为工程验收和可能发生的司法程序提供依据。2.控制标准的选取爆破测试主要包括两个方面的内容：一是研究爆破过程中地震波的衰减规律，地质构造及地形条件对它的影响，地震波参数和爆破方式的关系；另一方面是研究建（构）筑物对于爆破振动的响应特征，这一响应特征与爆破方式、构筑物结构特点的关系。就具体内容而言，爆破振动测试的内容包括：地表质点振动速度、振动位移、振动加速度测试；结构、建筑物的反应谱测试。根据《爆破安全规程》(GB6722-2014)规定：建(构)筑物的爆破振动判据，采用保护对象所在地质点峰值振动速度和主振频率两个指标。一般建(构)筑物的爆破地震安全性应满足安全振动速度的要求，并对主要类型的建(构)筑物的安全质点振动速度有如下规定：序号保护对象类别安全允许质点振动速度V,cm/sf≤10Hz10Hzf≤50Hzf＞50Hz1土窑洞、土坯房、石房屋0.15～0.450.45～0.90.9～1.52一般民用建筑物1.5～2.02.0～2.52.5～3.03工业和商业建筑物2.5～3.53.5～4.54.2～5.01注1:表中质点振动速度为三分量中的最大值；振动频率为主振频率。注2：频率范围根据现场实测波形确定或按如下数据选取:硐室爆破f<20Hz；露天深孔爆破f=10～60Hz；露天浅孔爆破f=40～100Hz；地下深孔爆破f=30～100Hz；地下浅孔爆破f=60～300Hz。注3：爆破振动监测应同时测定质点振动相互垂直的三个分量。基于本工程中涉及的普通民房和公共建(构)物的振动安全允许振速，参照上述中“一般民用建筑物”就低取值，即本项目振动安全允许速度值为1.5CM/S。第6页共14页3.检测方案概述结合本工程的施工方案、现场踏勘资料及检测目的等因素，拟定爆破试验和过程检测相结合的测试方案，即在西洞口钻爆作业前进行2-3次试验爆破，通过检测结果掌握该爆区内爆破振速、齐发药量、距离三者关系，预测和验证爆破方案的可行性，为指导施工方案修正、限制和优化提供科学依据，同时在实际施工过程中对西洞口处AB区域和贯通点处C区域进行持续振动检测，严格将爆破活动引发的振动危害控制在允许的范围内，并对监测对象进行安全评价。如在持续检测过程中出现接近和超过安全允许速度值（1.5CM/S）时，增加爆破试验测试。4.检测实施（1）爆破试验根据M.A.萨道夫斯基地震动最大速度经验公式估算振动速度，是进行爆破振动控制的重要依据，由于公式中的K和Α值与场地地质、地形条件等因素有关，不同的地质、地形条件具有不同的K、Α值，因此必须实地测定K、Α值。1测点布置爆破试验应安排在西洞口正常施工前，分别以爆心为起点，过A区域和B区域保护物的延长线上，以近密远疏的方式至少布置6个三向速度传感器（各监测点与点宜在同一高程），若现场条件允许，在保证设备安全的前提下，各传感器与点的距离可设定为10M、25M、50M、100M、200M，或根据现场场地条件调整。而传感器的布置见图2

JBJC-06-001

古建筑物振动监测解决方案

交博科技一、保护物

古迹是古代留传下来的建筑物名胜古迹，由于历史原因古迹的保护面临种种严峻的挑

战，古建筑物修建年代久远，抗震能力相对较差。在古建筑物附近爆破施工时，应重点监测

爆破振动对建筑物的影响，采用仪器设备在爆破时对古建筑物进行监测，通过监测数据调整

爆破参数，控制爆破振动质点速度，将爆破振动效应最小化，在监测爆破振动的同时，还应

对其它工业振动进行监测，是保护古建筑物安全的重要手段。二、监测依据

《爆破安全规程》（GB6722-2014）

《爆破振动监测技术规范》(TCSEB0008-2019）

《古建筑防工业振动技术规范》（GBT50452-2008)

《建筑工程容许振动标准》（GB50868-2013）三、测点布设

(1)监测项目：质点振动速度、主振频率。

(2)测点布设：对于爆破振动，古建筑物监测点布置房屋测点一样，在靠近爆源一侧的外部地基表面安装监测点，对于国家一、二级文物单位应增加观测点，每个测点应同时测定

质点振动相互垂直的三个分量。对于工业产生的振动，应以结构的最大动应变为控制标

准，以振动速度表示；砖、石结构的古建筑物应将测点布置在承重结构的最高处；木结

构的古建筑物应将测点布置在顶层柱顶；石窟建筑测点布置在石窟顶部。JBJC-06-001

工业振动古建筑物测点布置

(3)仪器安装：安装前，应对监测点及传感器进行统一编号。在古建筑物安装仪器时，安装

要简洁，避免对古建筑物造成损伤。传感器在地基、砖、石结构处安装时，应用石膏粉

辅助安装，在木结构处安装时，选择AB胶辅助安装，传感器应与测点处紧密接触，传

感器X(水平径向)指向爆心并水平放置。根据测点位置合理选择供电方式，仪器主机放

进防护箱内，防护按照《混凝土结构后锚固技术规程》要求进行安装，抗拔力满足100kg

要求；仪器安装后，设置参数进入工作模式，最后将现场清理干净，多余的耗材应带离现场。

爆破振动古建筑物测点布置（同房屋振动监测一致）

JBJC-04-001

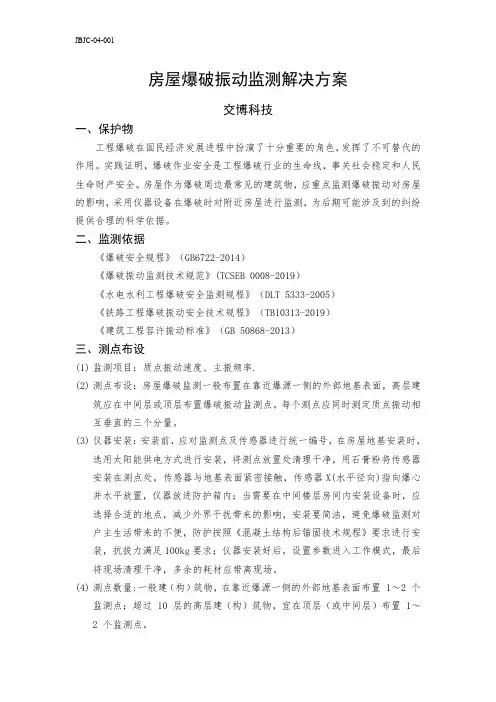

房屋爆破振动监测解决方案

交博科技

一、保护物

工程爆破在国民经济发展进程中扮演了十分重要的角色，发挥了不可替代的

作用。实践证明，爆破作业安全是工程爆破行业的生命线，事关社会稳定和人民

生命财产安全。房屋作为爆破周边最常见的建筑物，应重点监测爆破振动对房屋

的影响，采用仪器设备在爆破时对附近房屋进行监测，为后期可能涉及到的纠纷

提供合理的科学依据。二、监测依据

《爆破安全规程》（GB6722-2014）

《爆破振动监测技术规范》(TCSEB0008-2019）

《水电水利工程爆破安全监测规程》（DLT5333-2005）

《铁路工程爆破振动安全技术规程》（TB10313-2019）

《建筑工程容许振动标准》（GB50868-2013）三、测点布设

(1)监测项目：质点振动速度、主振频率.

(2)测点布设：房屋爆破监测一般布置在靠近爆源一侧的外部地基表面，高层建

筑应在中间层或顶层布置爆破振动监测点。每个测点应同时测定质点振动相

互垂直的三个分量。

(3)仪器安装：安装前，应对监测点及传感器进行统一编号，在房屋地基安装时，

选用太阳能供电方式进行安装，将测点放置处清理干净，用石膏粉将传感器

安装在测点处，传感器与地基表面紧密接触，传感器X(水平径向)指向爆心

并水平放置，仪器放进防护箱内；当需要在中间楼层房间内安装设备时，应

选择合适的地点，减少外界干扰带来的影响，安装要简洁，避免爆破监测对

户主生活带来的不便，防护按照《混凝土结构后锚固技术规程》要求进行安

装，抗拔力满足100kg要求；仪器安装好后，设置参数进入工作模式，最后

将现场清理干净，多余的耗材应带离现场。

(4)测点数量:一般建（构）筑物，在靠近爆源一侧的外部地基表面布置1～2个

监测点；超过10层的高层建（构）筑物，宜在顶层（或中间层）布置1～

2个监测点。JBJC-04-001

测点位置路基安装示意图四、控制指标

建筑物爆破振动控制指标按照《爆破安全规程》中选取，铁路站房爆破振动
