金属缠绕垫选型指南

金属缠绕垫基础知识

1.材料和结构

金属缠绕垫的材料主要包括不锈钢、碳钢、铜、铜镍合金等，可以根据不同的工作环境和要求选择合适的材料。常见的结构形式包括单层结构、多层结构和副结构等。单层结构由一层金属带环绕而成，多层结构由多层金属带叠加而成，副结构则在金属缠绕垫的外部增加一层纱线或波纹管等。

2.缠绕工艺

金属缠绕垫的制作主要通过缠绕工艺进行。缠绕工艺分为手工缠绕和机械缠绕两种。手工缠绕适用于小批量生产和特殊形状的金属缠绕垫，工艺简单但生产效率较低。机械缠绕则通过专用设备实现自动化生产，能够提高生产效率和一致性。

3.应用领域

4.密封性能

金属缠绕垫的密封性能主要取决于材料的选择和结构的设计。选择合适的材料可以满足不同工作环境的要求，如耐高温、耐腐蚀等；合理的结构设计可以使金属缠绕垫具有良好的密封性能，如提高接触压力、填充适当的填料等。

5.安装和维护

金属缠绕垫的安装应根据设备和密封要求选择合适的安装方法，通常包括预压、拉紧和固定等步骤。安装时应注意控制预压力和避免过紧，以保证金属缠绕垫的正常工作。在使用过程中，需定期检查和维护金属缠绕垫，如检查压力、温度和泄漏情况，并及时更换损坏的金属缠绕垫。 6.缺点和改进

金属缠绕垫的缺点是在高温和高压条件下容易产生塑性变形、疲劳破坏和局部压缩等问题，导致泄漏或失效。为了改进金属缠绕垫的性能，可以采用陶瓷涂层、增加波纹或波纹管等增强结构，并结合适当的填料和润滑剂等辅助材料。

总结起来，金属缠绕垫是一种常见的密封材料，具有良好的密封性能和耐用性。了解金属缠绕垫的基础知识，可以帮助我们合理选择和使用金属缠绕垫，确保其有效地防止泄漏，并延长设备的使用寿命。

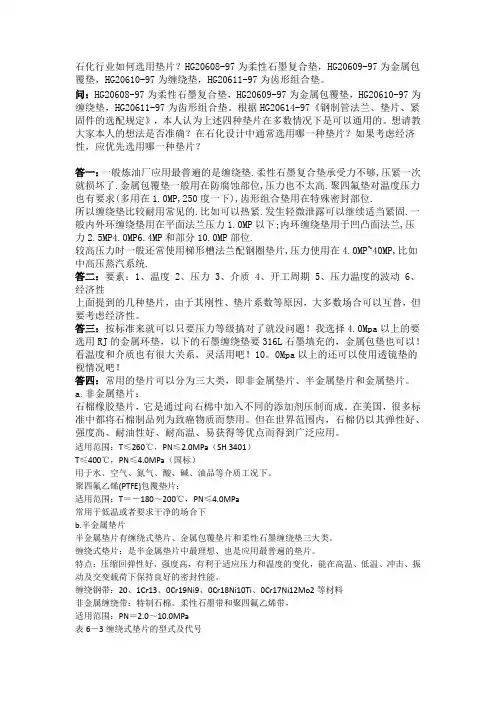

石化行业如何选用垫片？HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

问：HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。根据HG20614-97《钢制管法兰、垫片、紧固件的选配规定》，本人认为上述四种垫片在多数情况下是可以通用的。想请教大家本人的想法是否准确？在石化设计中通常选用哪一种垫片？如果考虑经济性，应优先选用哪一种垫片？

答一：一般炼油厂应用最普遍的是缠绕垫.柔性石墨复合垫承受力不够,压紧一次就损坏了.金属包覆垫一般用在防腐蚀部位,压力也不太高.聚四氟垫对温度压力也有要求(多用在1.0MP,250度一下),齿形组合垫用在特殊密封部位.

所以缠绕垫比较耐用常见的.比如可以热紧.发生轻微泄露可以继续适当紧固.一般内外环缠绕垫用在平面法兰压力1.0MP以下;内环缠绕垫用于凹凸面法兰,压力2.5MP4.0MP6.4MP和部分10.0MP部位.

较高压力时一般还常使用梯形槽法兰配钢圈垫片,压力使用在4.0MP~40MP,比如中高压蒸汽系统.

答二：要素：1、温度 2、压力 3、介质 4、开工周期 5、压力温度的波动 6、经济性

上面提到的几种垫片，由于其刚性、垫片系数等原因，大多数场合可以互替，但要考虑经济性。

答三：按标准来就可以只要压力等级搞对了就没问题！我选择4.0Mpa以上的要选用RJ的金属环垫，以下的石墨缠绕垫要316L石墨填充的，金属包垫也可以！看温度和介质也有很大关系，灵活用吧！10。0Mpa以上的还可以使用透镜垫的视情况吧！

答四：常用的垫片可以分为三大类，即非金属垫片、半金属垫片和金属垫片。

a.非金属垫片：

石棉橡胶垫片，它是通过向石棉中加入不同的添加剂压制而成。在美国，很多标准中都将石棉制品列为致癌物质而禁用。但在世界范围内，石棉仍以其弹性好、强度高、耐油性好、耐高温、易获得等优点而得到广泛应用。

金属缠绕垫内外环

金属缠绕垫片（基本型）是采用标准优质的SS304、SS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等柔性材料相互重迭螺旋缠绕，并在开始及末端用点焊方式将金属带固定而成。我公司（滨州绿洲密封制品有限公司）常年生产金属缠绕垫，金属缠绕垫内外环（给其他生产缠绕垫的公司加工的）四氟垫片。欢迎咨询 一八七六三零叁肆九八七。期待你的考察与合作。

性能：耐高温、高压、耐腐蚀，具有良好的压缩率和回弹率。

应用：石油、化工、电力、冶金、船舶、造纸、医药等法兰连接处的管、阀、泵、人孔、压力容器及

换热设备的密封部位是理想的静密封材料。

不锈钢带形状：“V”“W”"SUS""U"。

不锈钢带材质：A3、304，304L，316，316L，蒙乃尔 Monel，钛材Ta 。

非金属带（填充料）：特殊石棉，无石棉，柔性石墨，聚四氟乙烯等。

适应温度：-196℃--+870℃ （柔性石墨）

≤ +250℃ （聚四氟乙烯）

≤ +500℃ （特殊石棉）

介质：适用于高温高压蒸气、油、油气、溶剂、热煤体油等。

使用压力：≤300Mpa

最大加工尺寸： 2800 mm；特殊规格或各类非标准产品可按您的要求制作生产。

最小预紧比压：y=68 MPa

选型参考：

法兰种类 垫片形式 钢带材质 填充料 内外环材质 可供尺寸(mm) 通用厚度(mm)

名称 代号 V-形 W-形

平面法兰 仅带外环 304

304(L)

316(L)

321

钛Ta

镍Ni

Mon400 石棉 ASB A3

304

304(L)

316(L)

321

钛Ta

镍Mon400 Φ16-3000 Inconel

HG/T20631-2009 带内外环垫片尺寸

通径 尺寸

PN2.0 PN5.0 PN11.0 PN15.0

DN15 14.319.1*31.8*46.5 14.3*19.1*31.8*52.5 14.3*19.1*31.8*62.5

DN20 20.7*25.4*39.6*56 20.7*25.4*39.6*66.5 20.7*25.4*39.6*69

DN25 27*31.8*47.8*65.5 27*31.8*47.8*73 27*31.8*47.8*77.5

DN32 38.1*47.8*60.5*75 38.1*47.8*60.5*82.5 33.4*39.6*60.5*87

DN40 44.5*54.1*69.9*84.5 44.5*54.1*69.9*94.5 41.3*47.8*69.9*97

DN50 55.6*69.9*85.9*104.5 55.6*69.9*85.9*111 52.4*58.7*85.9*141

DN65 66.7*82.6*98.6*123.5 66.7*82.6*98.6*129 63.5*69.9*98.6*163.5

DN80 81*101.6*120.7*136.5 81*101.6*120.7*148.5 81*95.3*120.7*166.5

DN100 106.4*127*149.4*174.5 106.4*127*149.4*180 106.4*120.7*149.4*192 106.4*120.7*149.4*205

DN125 131.8*155.7*177.8*196 131.8*155.7*177.8*215 131.8*147.6*177.8*239.5 131.8*147.6*177.8*246.5

HG/T20631-2009 带内外环垫片尺寸

DN150 157.2*182.6*209.6*221.5 157.2*182.6*209.6*250 157.2*174.8*209.6*265 157.2*174.8*209.6*287.5
