聚乙烯醇的改性研究及应用

聚乙烯醇醛改性酚醛树脂是工业上应用得较多的玻璃纤维增强塑料的胶黏剂，它可提高酚醛树脂的粘接力，改善脆性，降低成型压力。

用作改性的酚醛树脂通常为氨水催化的醇溶性热固性树脂，而聚乙烯醇缩醛则要求其分子链上含有一定量的羟基(1l%～15%)，目的是提高其在乙醇中的溶解性，与酚醛树脂相互混溶，增加改性后树脂与玻璃纤维的粘接性，以及在成型温度下(145～160℃)能与酚醛树脂分子中的羟甲基相互反应，生成接枝共聚物。

由于聚乙烯醇缩醛的加入，使树脂混合物中酚醛树脂的浓度相应降低，减慢了树脂的固化速率，使低压成型成为可能，但制品的耐热性有所降低。

可以采用的聚乙烯醇缩醛有聚乙烯醇缩丁醛、聚乙烯醇缩甲醛、聚乙烯醇缩甲乙醛。

这种改性是通过酚醛树脂中的羟甲基或酚环上的活泼氢与聚乙烯醇缩醛分子中的羟基发生化学反应形成接枝共聚物来达到改性目的。

(1)改性原理酚醛树脂分子中的羟甲基与聚乙烯醇缩醛分子中的羟基可发生脱水化学反应，形成接枝共聚物。

形成的接枝共聚物使热塑性的聚乙烯醇缩醛对热固性酚醛树脂起到有效的增韧作用。

(2)聚乙烯醇缩醛改性酚醛树脂的制备在酚醛树脂中，加入10%～30%(以酚醛树脂计)的聚乙烯醇缩丁醛，其主要步骤如下。

①制备酚醛树脂;②制备10%～15%的聚乙烯醇缩丁醛醇溶液;③将①与②步产物按比例混合均匀，即为聚乙烯醇缩丁醛改性酚醛树脂胶液。

(3)聚乙烯醇缩醛改性树脂的性能经改性的酚醛树脂，不仅保持原酚醛树脂优良的耐热性、电绝缘性、耐腐蚀性等，还提高了原酚醛树脂的粘接力、韧性、力学性能，并赋予良好的成型工艺性。

聚乙烯醇05-88型号和用途聚乙烯醇05-88型号和用途聚乙烯醇（Polyvinyl Alcohol，PVA）是一种水溶性高分子聚合物，具有优良的物理性质和化学稳定性，广泛应用于各个领域。

其中，聚乙烯醇05-88型号的性能在行业中备受赞誉，下面将根据其用途对其进行分类介绍。

一、纺织领域聚乙烯醇05-88型号在纺织领域中具有很高的应用价值。

由于其良好的附着性和拉伸性能，它被广泛应用于纺织品和纤维加工中。

例如，在纱线润滑剂的生产中，聚乙烯醇05-88型号作为纤维加工的辅助剂，能够提高纺纱的顺滑性，并降低纺纱过程中的摩擦力，从而提高纺纱的效率和质量。

此外，聚乙烯醇05-88型号还能够在织物的印染过程中作为分散剂和增稠剂，保证染料的均匀分散和固着性，提高印染效果。

二、建筑领域聚乙烯醇05-88型号在建筑领域中也有广泛的应用。

它可以作为水泥和混凝土的改性剂，改善其流动性和加工性能，并提高混凝土的强度和耐久性。

此外，聚乙烯醇05-88型号还常常用于裂缝修复剂的生产，能够填充和修复混凝土和墙体的裂缝，增加建筑材料的抗震性和防水性。

三、包装领域在包装领域，聚乙烯醇05-88型号也被广泛使用。

由于其良好的成膜性和可溶性，它能够制备出具有良好柔韧性和透明度的薄膜，用于包装食品、药品和化妆品等。

此外，聚乙烯醇05-88型号还能够作为粘合剂，用于纸张、纤维和塑料薄膜的粘合，提高包装材料的强度和稳定性。

四、制浆造纸领域在制浆造纸领域，聚乙烯醇05-88型号也发挥着重要的作用。

它可以作为湿强剂添加到造纸工艺中，改善纸张的湿强度和撕裂强度，提高纸张的质量和使用寿命。

此外，聚乙烯醇05-88型号还能够作为纸张的表面涂布剂，提供纸张的光泽度和平滑度。

综上所述，聚乙烯醇05-88型号在纺织、建筑、包装和制浆造纸领域中都有着广泛的应用。

其卓越的性能使得它在这些领域中成为不可或缺的材料。

随着科学技术的不断发展，相信聚乙烯醇05-88型号在更多的领域中将有更广阔的应用前景。

聚乙烯醇侧链与固化剂的反应引言：聚乙烯醇（Polyvinyl Alcohol，PVA）是一种常见的合成高分子材料，具有良好的溶解性、可塑性和可降解性。

在工业领域，PVA常被用作粘合剂、涂料、纤维增强材料等。

然而，PVA本身的性质并不足以满足所有需求，因此人们常常通过与固化剂的反应来改善PVA的性能。

本文将探讨聚乙烯醇侧链与固化剂的反应及其对PVA 性能的影响。

一、固化剂的选择固化剂是与聚乙烯醇侧链进行反应的物质，能够与PVA形成交联结构，从而改善其力学性能和耐久性。

常见的固化剂有羽毛灰、硼砂、甲醛等。

选择适合的固化剂需要考虑其与PVA的相容性、反应活性和成本等因素。

二、聚乙烯醇侧链与固化剂的反应机理聚乙烯醇侧链与固化剂的反应机理主要包括醇羟基与固化剂中的活性基团（如醛基、羧基等）的缩合反应。

在反应过程中，醇羟基与活性基团发生亲核加成反应，形成新的化学键，从而使PVA形成交联网络结构。

三、聚乙烯醇侧链与固化剂反应的影响因素1. 反应温度：反应温度对聚乙烯醇侧链与固化剂的反应速率和交联程度有显著影响。

一般来说，较高的反应温度可以加快反应速率，但过高的温度可能会导致副反应的发生。

2. 固化剂用量：固化剂的用量对聚乙烯醇侧链与固化剂反应的交联程度和性能改善效果有重要影响。

适量的固化剂可以形成合适的交联网络结构，提高PVA的力学性能和耐久性，但过量的固化剂可能导致交联过度，降低PVA的可加工性。

3. 反应时间：反应时间是聚乙烯醇侧链与固化剂反应的重要参数。

适当延长反应时间可以提高反应的完整性和交联程度，但过长的反应时间可能导致反应副产物的生成。

四、聚乙烯醇侧链与固化剂反应后的性能变化聚乙烯醇侧链与固化剂反应后，PVA的性能会得到明显改善。

首先，交联结构的形成使PVA的力学性能得到增强，如抗拉强度、弹性模量和硬度等指标均有提高。

其次，交联网络结构可以提高PVA的耐溶剂性和耐热性，使其在高温和潮湿环境下具有更好的稳定性。

聚乙烯醇水凝胶的制备及应用进展吴李国　章悦庭　胡绍华(东华大学纤维材料改性国家重点实验室,上海,200051)摘要　综述了PVA 水凝胶的制备进展,详细介绍了PVA 水凝胶的最新应用研究。

关键词:聚乙烯醇,水凝胶,制备,应用中图法分类号:TQ31 高分子凝胶是线性高分子链通过交联形成三维网状结构,再经过大量溶剂溶胀形成的一种胶态物质[1]。

“凝胶”的称谓是由胶体化学创始人Graham 于19世纪后半叶提出的。

最早的凝胶应用可以追溯到中国古代的豆腐制作。

现代的凝胶研究则始于水溶胶领域明胶的研究[2]。

最初的凝胶研究只限于凝胶的溶胀等基本现象,例如对天然橡胶在有机溶剂中溶胀时压力与浓度的关系等等。

20世纪30年代起,科学家开始系统地研究凝胶化(Gelation )过程,主要体现在基础理论的研究和工艺学研究两方面。

Flor y 提出了利用单体聚合制造网络的临界条件,此后,Flor y 又和R ehner 提出了网络结构的溶胀理论。

Eldridge 和Ferr y 则研究了热可逆溶胶的凝胶点和聚合物浓度的关系。

凝胶按照分散相介质的不同而分为水凝胶(hydro -gel )、醇凝胶(alc ogel )和气凝胶(aerogel )等。

因此,水凝胶的分散相介质是水,它是由水溶性分子经过交联后形成的,能够在水中溶胀并且保持大量水分而不溶解的胶态物质。

20世纪50年代,日本人曾根康夫[3]最早注意到聚乙烯醇(P V A )水溶液的凝胶化现象。

由于P V A 水凝胶除了具备一般水凝胶的性能外,特别具有毒性低、机械性能优良(高弹性模量和高的机械强度)、吸水量高和生物相容性好等优点,因而倍受青睐。

P V A 水凝胶在生物医学和工业方面的用途非常广泛。

这里就PV A 水凝胶最新的制备和应用研究进展作一综述。

1　PVA 水凝胶的制备PVA 水凝胶的制备按照交联的方法可分为化学交联和物理交联。

化学交联又分辐射交联和化学试剂交联两大类。

聚乙烯醇聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。

1951年我国已经从事PV A的研究和开发工作，20世纪70年代市场上出现了PV A商品。

由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。

聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。

由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。

聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。

也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。

聚乙烯醇的最大特点就是可以自然降解，环境友好。

1聚乙烯醇的性质聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。

无毒无味，性能介于塑料和橡胶之间。

PV A溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。

由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。

聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1．49"-'1．52，热导率0.2w／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107 Ώ·cm。

解度为97％～98％时这种影响变得十分明显。

1.2PV A水溶液的性质从表1．1可知，当聚乙烯醇的水溶液浓度为1％～5％时，在室温下放置较长时间或长时间加热，其粘度不下降，说明没有解聚现象。

当溶液浓度增高时，粘度也有所升高，长时间静置后可出现凝胶，因为放置后形成了超分子结构。

聚乙烯醇（PVA）在油田领域的应用石油作为当前主要的战略能源，在各国经济军事领域占有举足轻重的地位。

因而，各国在原油的开采方面投入了大量的资金和人员进行研究和创新。

目前，国内外在钻井及采油方面积极研制和开发各类新型、高效、无毒和多功能的化学处理剂，其产品的效能、质量、技术水平实际上代表了钻井工艺水平的发展方向。

随着科技的进步，所用的处理剂由过去单一的无机物发展到现在多功能高分子有机物。

其中有机物主要包括水溶性聚合物。

水溶性聚合物在石油和天然气开采工业中，有广泛的用途，从七十年代到目前使用量几乎以每十年翻一番的速度增加。

现在，全世界用于油、气田的水溶性聚合物总量超过15万吨。

它们主要将降失水剂、增稠剂、絮凝剂、分散剂、淌度控制剂、减阻剂等助剂用于固井、完井、酸化、压裂、三次采油等过程。

常用的水溶性聚合物有聚酰亚胺、聚丙烯酰胺、聚丙烯酸钠、纤维素、黄原胶等。

但对聚乙烯醇（PVA）在油田中的应用研究和报道较少，限制了聚乙烯醇在这一领域的应用。

聚乙烯醇具有优异的稳定性、交联性能、增稠性能及可降解性等，可以广泛的应用于油田领域，比如，可以在注水中作为增稠剂，可以作为稠化酸的添加剂使工作液延缓与岩石作用并降低酸的损失；与交联剂配合使用再与水泥混合用于压裂液作用于固井、封井。

我厂分别于2002年、2004年、2005年在厂内、集团公司以及与中国石油大学（华东）立项对油田化学品用PVA的机理与作用进行研究，近期还和四川大学高分子研究所进行PVA应用于油田压裂领域的前期研究。

现主要就PVA作为水泥浆降失水剂与作为钻井泥浆防塌剂的机理与作用简介如下：PVA作为水泥浆降失水剂：PVA可用于制作油井水泥浆降失水剂，和其他油井水泥外加剂一起加入水泥，构成胶乳水泥体系。

胶乳类水泥外加剂体系是实现优良水泥浆性能、保证固井质量、保护油气井产能的有效手段之一。

PVA 胶乳的一般配制方法：常用硼酸、钛酸、铬酸或相应的无机盐与PVA 混合而进行交联改性，也可以使用能与PVA形成共价键的其他交联剂进行反应来达到改性目的。

2024年聚乙烯醇市场前景分析概述聚乙烯醇（Polyvinyl Alcohol，简称PVA）是一种重要的合成树脂，具有良好的可溶性、膜性和加工性能，在许多领域有广泛的应用。

本文将对聚乙烯醇市场的前景进行分析。

市场规模聚乙烯醇市场在过去几年中持续增长，预计未来几年内将保持稳定增长的趋势。

根据市场研究报告，全球聚乙烯醇市场规模预计将在2025年达到XX亿美元。

市场驱动因素1. 包装行业的增长随着全球日益增长的消费需求，包装行业持续扩大，这使得聚乙烯醇在包装材料中的应用日益增加。

聚乙烯醇材料具有优异的抗水性和降解性能，能够保护食品和药品等易受潮的物品，因此在食品包装和药品包装中得到广泛应用。

2. 建筑行业的发展随着全球城市化进程的加速和人们对生活质量的要求提高，建筑行业蓬勃发展。

聚乙烯醇在建筑材料中的应用越来越多，如水泥添加剂、纤维增强剂等，因其具有增强、改性和耐久性等优点。

3. 农业领域的需求增长随着农业技术的进步和农业现代化水平的提高，对农业膜和农药的需求不断增长，而聚乙烯醇材料在这些领域中具有广泛应用。

聚乙烯醇膜具有防渗漏、抗老化和保温等特性，在农业大棚、温室等农业生产现场得到广泛应用。

市场挑战1. 原材料成本波动聚乙烯醇的生产过程中，原材料的价格波动对市场带来了一定压力。

原材料价格的不确定性增加了生产成本，这可能影响聚乙烯醇产品的定价和市场竞争力。

2. 环境问题聚乙烯醇的生产和使用过程中可能产生环境问题。

例如，聚乙烯醇膜的使用可能会导致土壤的非生物降解，对生态环境造成一定影响。

这需要聚乙烯醇生产企业和使用者加强环境保护意识，寻找更环保的替代材料。

市场趋势1. 新产品开发聚乙烯醇市场在不断创新中发展，涌现出一些新产品。

例如，具有高强度和高耐热性能的改性聚乙烯醇材料在一些特殊领域中得到应用。

随着技术的不断进步，聚乙烯醇的应用领域还将不断扩展，市场前景广阔。

2. 区域市场的发展亚太地区是全球聚乙烯醇市场的主要消费地区，其增长速度迅猛，市场规模占据全球较大份额。

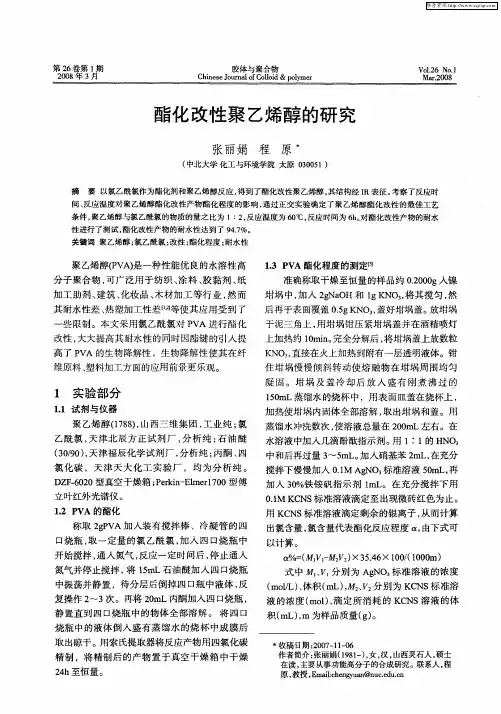

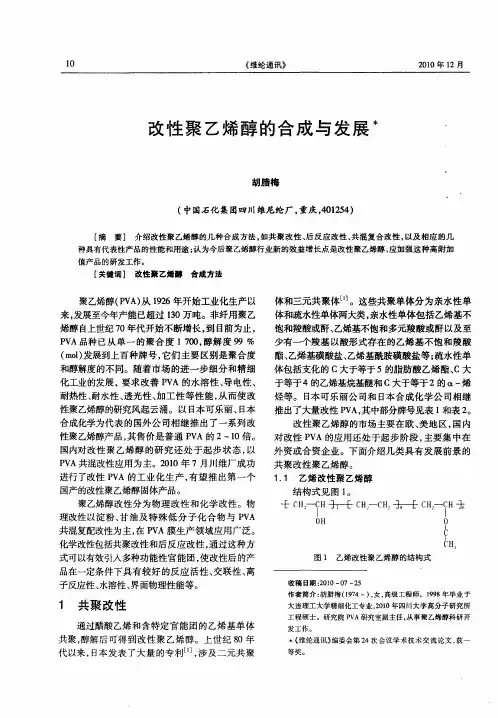

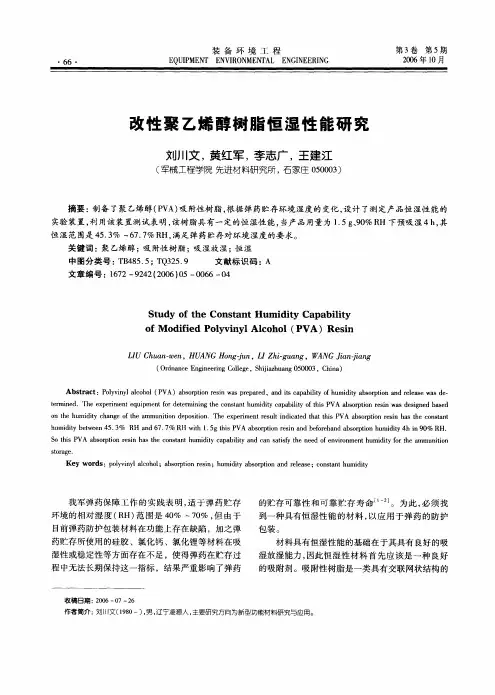

改性聚乙烯醇/纳米银柔性应力传感器的制备及性能研究文 | 姚雪烽　熊佳庆　张德锁　林　红　陈宇岳作者简介：姚雪烽，女，1995年生，硕士在读，主要研究方向为柔性智能可穿戴器件。

通信作者：张德锁，副教授，E-mail ：dszhang@ 。

作者单位：姚雪烽、张德锁、林　红、陈宇岳，苏州大学纺织与服装工程学院；熊佳庆，东华大学纺织科技创新中心。

基金项目：中国博士后科学基金面上资助项目（2019M661931）；苏州市重点产业技术创新前瞻性应用研究项目（SYG201936）。

柔性传感器是指用柔性材料制成的传感器，具有良好的柔韧性、延展性，可自由弯曲或折叠，且结构形式灵活多样。

柔性传感器在弯曲和伸展下表现出良好的导电性和较好的响应性，因此在电子皮肤、医疗保健、航天航空、环境监测等领域受到广泛关注。

聚乙烯醇（PVA ）是常见的有机高分子材料，具有良好的成膜性和较高的拉伸强度，但柔韧性差、弹性形变低，限制了其在柔性传感材料中的应用。

此外，由于高分子材料的高黏度、低流动性，导电介质在基底材料中掺杂时往往会出现分布不匀、团聚等问题。

本研究以PVA 为基底材料，纳米银颗粒为导电介质，制备柔性应力传感器。

利用端氨基超支化聚合物（HBP －NH 2）对PV A 进行改性，使线性聚合物PV A 大分Preparation and Properties of Modified Polyvinyl Alcohol/Nano SilverFlexible Stress Sensor摘要：文章以聚乙烯醇（PVA ）为基材，利用端氨基超支化聚合物（HBP －NH 2）对其进行改性，并基于HBP －NH 2诱导原位调控生成纳米银的功能，在改性PVA 中组装纳米银，制备了改性PVA /纳米银柔性应力薄膜传感器。

研究了改性前后PVA 的化学结构，以及改性PVA /纳米银薄膜的力学性能和拉伸传感性能，结果表明：以丁二酸酐为中间体可以有效将HBP －NH 2接枝到PVA 大分子链上，改性后的PVA 薄膜断裂伸长率达到341%左右，同时HBP －NH 2在分子间的交联使得改性PV A 薄膜具有良好的拉伸回复性和耐疲劳性。
