地源热泵工作原理及分类地源热泵是一种利用地表或地下水体的热能进行空调和供暖的环保节能设备。
它通过地热能的吸收和释放，实现了热能的转移和利用。
本文将详细介绍地源热泵的工作原理及其分类。
一、地源热泵的工作原理地源热泵的工作原理基于热力学的基本规律，即热量自高温区流向低温区。
地源热泵系统主要由地热能源回收系统、热泵机组和室内热交换系统组成。
1. 地热能源回收系统：地源热泵通过地热能源回收系统，将地表或地下水体中的热能吸收到系统中。
这通常通过埋设在地下的地热能源回收器（地热井或水井）来实现。
地热能源回收器通过与地下的热媒流体接触，吸收地下热能并将其传递给热泵机组。
2. 热泵机组：热泵机组是地源热泵系统的核心部件，它通过循环工质的压缩和膨胀过程，实现热能的转移和利用。
热泵机组通常包括压缩机、膨胀阀、冷凝器和蒸发器等组件。
当地热能源回收器中的热媒流体经过蒸发器时，由于低温低压的环境，热媒流体会蒸发吸热。
蒸发后的热媒流体经过压缩机的压缩，温度和压力升高，然后进入冷凝器。
在冷凝器中，热媒流体释放出热量给室内或室外环境，冷凝为液体。
液体热媒流体经过膨胀阀降压后，重新进入蒸发器，循环往复。
3. 室内热交换系统：室内热交换系统用于将热泵机组释放的热量传递给室内空气或供暖系统。
它通常包括室内换热器、风扇和管道等组件。
当热泵机组释放的热量经过室内换热器时，室内空气通过风扇的循环，与换热器接触，实现热量的传递和分配。
二、地源热泵的分类根据地热能源的不同获取方式和利用方式，地源热泵可以分为垂直地源热泵和水源热泵两种主要类型。
1. 垂直地源热泵：垂直地源热泵是通过埋设在地下的垂直地热能源回收器来获取地热能源的。
这种方式适用于地下空间有限的情况，如城市建筑群、高层建筑等。
垂直地热能源回收器一般采用地热井的形式，通过井筒将热媒流体引入地下，与地下的热能进行交换。
2. 水源热泵：水源热泵是通过水体中的热能来获取地热能源的。
这种方式适用于有水体资源的地区，如湖泊、河流等。
地源热泵的工作原理地源热泵是一种利用地下热能进行空调和供暖的环保节能设备。
它通过地下的稳定温度来提供热能或冷能，实现室内温度的调节。
下面将详细介绍地源热泵的工作原理。
一、地源热泵的组成部分地源热泵系统由地热换热器、热泵主机、室内机组以及管道系统等组成。
1. 地热换热器：地热换热器埋设在地下，通常有水平式和竖直式两种形式。
它通过与地下的土壤或地下水进行热交换，吸收地下的热能或冷能。
2. 热泵主机：热泵主机是地源热泵系统的核心部分，包括压缩机、膨胀阀、换热器等。
它通过循环工质的变化状态来实现热能的转移。
3. 室内机组：室内机组负责将热泵主机传输的热能或冷能释放到室内空间，实现室内温度的调节。
4. 管道系统：管道系统连接地热换热器、热泵主机和室内机组，将热能或冷能传输到各个部分。
二、地源热泵的工作原理地源热泵的工作原理可以分为制冷模式和供暖模式两种情况。
1. 制冷模式：在制冷模式下，地热换热器从地下吸收热能，然后通过管道系统将热能传输到热泵主机。
热泵主机中的压缩机将低温低压的工质压缩成高温高压的气体，然后通过换热器将热能释放到室内机组。
室内机组通过风扇将热能释放到室内空间，同时将室内空气中的热量吸收到热泵主机中。
最后，压缩机将工质冷却成低温低压的状态，循环再次开始。
2. 供暖模式：在供暖模式下，地热换热器从地下吸收热能，然后通过管道系统将热能传输到热泵主机。
热泵主机中的压缩机将低温低压的工质压缩成高温高压的气体，然后通过换热器将热能释放到室内机组。
室内机组通过风扇将热能释放到室内空间，提供供暖效果。
同时，室内机组将室内空气中的热量吸收到热泵主机中。
最后，压缩机将工质冷却成低温低压的状态，循环再次开始。
三、地源热泵的优势地源热泵具有以下几个优势：1. 高效节能：地源热泵利用地下稳定的温度进行热能交换，比传统的燃气锅炉和电加热器更加高效节能。
2. 环保节能：地源热泵不需要燃烧燃料，不产生废气和废水，减少了对环境的污染。

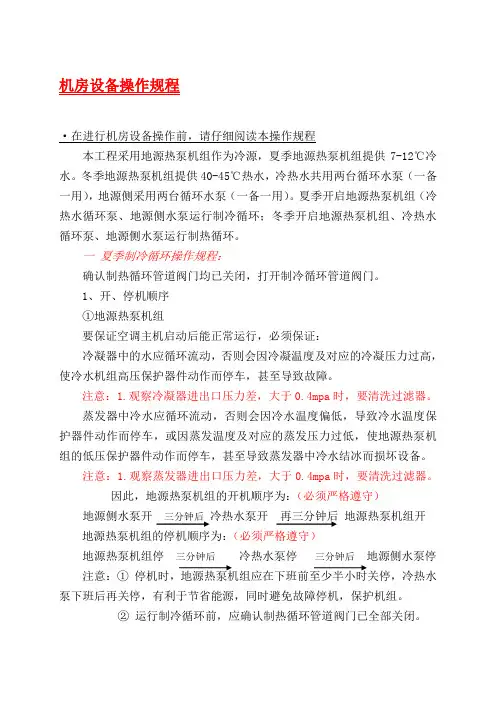

机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供7-12℃冷水。
冬季地源热泵机组提供40-45℃热水，冷热水共用两台循环水泵（一备一用），地源侧采用两台循环水泵（一备一用）。
夏季开启地源热泵机组（冷热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。
一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。
1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。
注意：1.观察冷凝器进出口压力差，大于0.4mpa时，要清洗过滤器。
蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。
注意：1.观察蒸发器进出口压力差，大于0.4mpa时，要清洗过滤器。
因此，地源热泵机组的开机顺序为：（必须严格遵守）地源侧水泵开三分钟后冷热水泵开再三分钟后地源热泵机组开地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停三分钟后冷热水泵停三分钟后地源侧水泵停注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。
②运行制冷循环前，应确认制热循环管道阀门已全部关闭。
2、地源热泵机组的操作①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。
2）确认地源侧水泵、冷热水泵均已开启。
3）确认末端风机盘管机组均已通电开启。
②启动1）按下机组键盘上的ON/OFF（开/关）。
2）机组将作一次自检，几秒钟后，压缩机启动。
3）一旦机组启动，所有的操作均为自动的。
机组根据冷负荷（冷冻水供回水温度）的变化，能量自动调节，自动启停。
地源热泵供制冷采暖热水“三合一”系统演示图
地源热泵是地下土壤层为冷（热）源对建筑物进行供暖、供热水和空调供应的技术。
众所周知，地层之下一年四季均保持一个相对稳定的温度。
在夏季，地下的温度要比地面空气温度低，在冬季却比地面空气温度高。
地源热泵正是利用大地的这个特点，通过埋藏在地下的换热器，与土壤或岩石交换热量。
地源热泵全年运行工况稳定，不需要其它辅助热源及冷却设备即可实现冬季供热、夏季供冷。
所以，地源热泵是一项高效节能型、环保型并能实现可持续发展的新技术，它既不会污染地下水，又不会影响地面沉降。
在冬天，管道内的液体将地下的热量抽出，然后通过系统导入建筑物内，同时蓄存冷量，以备夏用；在夏天，热量从建建筑物内抽出，通过系统排入地下，同时蓄存热量，以备冬用。
地源热泵一年四季均能可靠的提供高品质的冷暖空气，为我们营造一个非常舒适的室内环境。
