拉曼光谱仪(Raman)分析测试及应用

激光共聚焦拉曼光谱仪(raman)的工作原理及应用优势
激光共聚焦拉曼光谱仪（Raman spectroscopy）利用拉曼散射现象来获得样品的信息。

其工作原理如下：
激光激发：激光光源照射在样品上，激发样品中的分子振动和转动。

拉曼散射：样品中的分子在受到激光激发后，会发生拉曼散射。

在这个过程中，一部分光子的能量被转移给样品分子，使得散射光子的能量发生改变，这种能量变化对应于样品分子的振动和转动能级差。

光谱测量：拉曼散射光子的能量变化被测量，生成拉曼光谱。

这个光谱提供了关于样品分子的结构、化学成分、晶体结构等信息。

激光共聚焦拉曼光谱仪的应用优势包括：
非破坏性分析：拉曼光谱是一种非破坏性的分析技术，可以直接对样品进行测试而无需破坏样品。

高灵敏度：拉曼光谱可以检测到样品中的微量成分，具有很高的灵敏度。

高空间分辨率：激光共聚焦技术结合在一起，可以提供高空间分辨率的拉曼光谱图像，对微区域样品的分析提供了可能。

无需或简化样品准备：拉曼光谱不需要复杂的样品准备过程，对样品的要求相对较低，可以节省时间和成本。

多领域应用：拉曼光谱在材料科学、药物研发、生命科学、环境监测等领域都有广泛应用，可以用于分析固体、液体、气体等不同类型的样品。

总的来说，激光共聚焦拉曼光谱仪因其非破坏性、高灵敏度、高空间分辨率等优势，在科学研究和工业领域具有重要的应用价值。

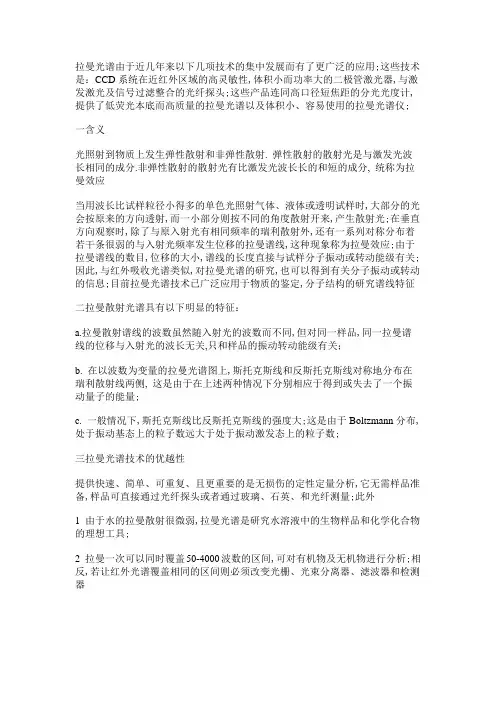

拉曼光谱由于近几年来以下几项技术的集中发展而有了更广泛的应用;这些技术是：CCD系统在近红外区域的高灵敏性,体积小而功率大的二极管激光器,与激发激光及信号过滤整合的光纤探头;这些产品连同高口径短焦距的分光光度计,提供了低荧光本底而高质量的拉曼光谱以及体积小、容易使用的拉曼光谱仪;一含义光照射到物质上发生弹性散射和非弹性散射. 弹性散射的散射光是与激发光波长相同的成分.非弹性散射的散射光有比激发光波长长的和短的成分, 统称为拉曼效应当用波长比试样粒径小得多的单色光照射气体、液体或透明试样时,大部分的光会按原来的方向透射,而一小部分则按不同的角度散射开来,产生散射光;在垂直方向观察时,除了与原入射光有相同频率的瑞利散射外,还有一系列对称分布着若干条很弱的与入射光频率发生位移的拉曼谱线,这种现象称为拉曼效应;由于拉曼谱线的数目,位移的大小,谱线的长度直接与试样分子振动或转动能级有关;因此,与红外吸收光谱类似,对拉曼光谱的研究,也可以得到有关分子振动或转动的信息;目前拉曼光谱技术已广泛应用于物质的鉴定,分子结构的研究谱线特征二拉曼散射光谱具有以下明显的特征：a.拉曼散射谱线的波数虽然随入射光的波数而不同,但对同一样品,同一拉曼谱线的位移与入射光的波长无关,只和样品的振动转动能级有关；b. 在以波数为变量的拉曼光谱图上,斯托克斯线和反斯托克斯线对称地分布在瑞利散射线两侧, 这是由于在上述两种情况下分别相应于得到或失去了一个振动量子的能量;c. 一般情况下,斯托克斯线比反斯托克斯线的强度大;这是由于Boltzmann分布,处于振动基态上的粒子数远大于处于振动激发态上的粒子数;三拉曼光谱技术的优越性提供快速、简单、可重复、且更重要的是无损伤的定性定量分析,它无需样品准备,样品可直接通过光纤探头或者通过玻璃、石英、和光纤测量;此外1 由于水的拉曼散射很微弱,拉曼光谱是研究水溶液中的生物样品和化学化合物的理想工具;2 拉曼一次可以同时覆盖50-4000波数的区间,可对有机物及无机物进行分析;相反,若让红外光谱覆盖相同的区间则必须改变光栅、光束分离器、滤波器和检测器3 拉曼光谱谱峰清晰尖锐,更适合定量研究、数据库搜索、以及运用差异分析进行定性研究;在化学结构分析中,独立的拉曼区间的强度可以和功能集团的数量相关;4 因为激光束的直径在它的聚焦部位通常只有毫米,常规拉曼光谱只需要少量的样品就可以得到;这是拉曼光谱相对常规红外光谱一个很大的优势;而且,拉曼显微镜物镜可将激光束进一步聚焦至20微米甚至更小,可分析更小面积的样品;5 共振拉曼效应可以用来有选择性地增强大生物分子特个发色基团的振动,这些发色基团的拉曼光强能被选择性地增强1000到10000倍;四几种重要的拉曼光谱分析技术1、单道检测的拉曼光谱分析技术2、以CCD为代表的多通道探测器用于拉曼光谱的检测仪的分析技术3、采用傅立叶变换技术的FT-Raman光谱分析技术4、共振拉曼光谱分析技术5、表面增强拉曼效应分析技术五拉曼频移,拉曼光谱与分子极化率的关系1、拉曼频移：散射光频与激发光频之差,取决于分子振动能级的改变,所以它是特征的,与入射光的波长无关,适应于分子结构的分析2、拉曼光谱与分子极化率的关系分子在静电场E中,极化感应偶极矩P为静电场E与极化率的乘积诱导偶极矩与外电场的强度之比为分子的极化率分子中两原子距离最大时,极化率也最大拉曼散射强度与极化率成正比例六应用激光光源的拉曼光谱法应用激光具有单色性好、方向性强、亮度高、相干性好等特性,与表面增强拉曼效应相结合,便产生了表面增强拉曼光谱;其灵敏度比常规拉曼光谱可提高104~107倍,加之活性载体表面选择吸附分子对荧光发射的抑制,使分析的信噪比大大提高;已应用于生物、药物及环境分析中痕量物质的检测;共振拉曼光谱是建立在共振拉曼效应基础上的另一种激光拉曼光谱法;共振拉曼效应产生于激发光频率与待测分子的某个电子吸收峰接近或重合时,这一分子的某个或几个特征拉曼谱带强度可达到正常拉曼谱带的104~106倍,有利于低浓度和微量样品的检测;已用于无机、有机、生物大分子、离子乃至活体组成的测定和研究;激光拉曼光谱与傅里叶变换红外光谱相配合,已成为分子结构研究的主要手段1、共振拉曼光谱的特点：1、基频的强度可以达到瑞利线的强度;2、泛频和合频的强度有时大于或等于基频的强度;3、通过改变激发频率,使之仅与样品中某一物质发生共振,从而选择性的研究某一物质;4、和普通拉曼相比,其散射时间短,一般为10-12~10-5S;2、共振拉曼光谱的缺点：需要连续可调的激光器,以满足不同样品在不同区域的吸收;七电化学原位拉曼光谱法电化学原位拉曼光谱法, 是利用物质分子对入射光所产生的频率发生较大变化的散射现象, 将单色入射光包括圆偏振光和线偏振光激发受电极电位调制的电极表面, 通过测定散射回来的拉曼光谱信号频率、强度和偏振性能的变化与电极电位或电流强度等的变化关系;一般物质分子的拉曼光谱很微弱, 为了获得增强的信号, 可采用电极表面粗化的办法, 可以得到强度高104-107倍的表面增强拉曼散射Surface Enahanced Raman Scattering, SERS 光谱, 当具有共振拉曼效应的分子吸附在粗化的电极表面时, 得到的是表面增强共振拉曼散射SERRS光谱, 其强度又能增强102-103;电化学原位拉曼光谱法的测量装置主要包括拉曼光谱仪和原位电化学拉曼池两个部分;拉曼光谱仪由激光源、收集系统、分光系统和检测系统构成, 光源一般采用能量集中、功率密度高的激光, 收集系统由透镜组构成, 分光系统采用光栅或陷波滤光片结合光栅以滤除瑞利散射和杂散光以及分光检测系统采用光电倍增管检测器、半导体阵检测器或多通道的电荷藕合器件;原位电化学拉曼池一般具有工作电极、辅助电极和参比电极以及通气装置;为了避免腐蚀性溶液和气体侵蚀仪器, 拉曼池必须配备光学窗口的密封体系;在实验条件允许的情况下, 为了尽量避免溶液信号的干扰, 应采用薄层溶液电极与窗口间距为～1mm , 这对于显微拉曼系统很重要, 光学窗片或溶液层太厚会导致显微系统的光路改变, 使表面拉曼信号的收集效率降低;电极表面粗化的最常用方法是电化学氧化- 还原循环Oxidation-Reduction Cycle,ORC法, 一般可进行原位或非原位ORC处理;目前采用电化学原位拉曼光谱法测定的研究进展主要有: 一是通过表面增强处理把测检体系拓宽到过渡金属和半导体电极;虽然电化学原位拉曼光谱是现场检测较灵敏的方法, 但仅能有银、铜、金三种电极在可见光区能给出较强的SERS;许多学者试图在具有重要应用背景的过渡金属电极和半导体电极上实现表面增强拉曼散射;二是通过分析研究电极表面吸附物种的结构、取向及对象的SERS 光谱与电化学参数的关系,对电化学吸附现象作分子水平上的描述;三是通过改变调制电位的频率, 可以得到在两个电位下变化的“时间分辨谱”, 以分析体系的SERS 谱峰与电位的关系, 解决了由于电极表面的SERS 活性位随电位而变化而带来的问题;八拉曼信号的选择入射激光的功率,样品池厚度和光学系统的参数也对拉曼信号强度有很大的影响,故多选用能产生较强拉曼信号并且其拉曼峰不与待测拉曼峰重叠的基质或外加物质的分子作内标加以校正;其内标的选择原则和定量分析方法与其他光谱分析方法基本相同;斯托克斯线能量减少,波长变长反斯托克斯线能量增加,波长变短九拉曼光谱的应用方向拉曼光谱分析技术是以拉曼效应为基础建立起来的分子结构表征技术,其信号来源与分子的振动和转动;拉曼光谱的分析方向有：定性分析：不同的物质具有不同的特征光谱,因此可以通过光谱进行定性分析;结构分析：对光谱谱带的分析,又是进行物质结构分析的基础;定量分析：根据物质对光谱的吸光度的特点,可以对物质的量有很好的分析能力;十拉曼光谱用于分析的优点和缺点1、拉曼光谱用于分析的优点拉曼光谱的分析方法不需要对样品进行前处理,也没有样品的制备过程,避免了一些误差的产生,并且在分析过程中操作简便,测定时间短,灵敏度高等优点2、拉曼光谱用于分析的不足1拉曼散射面积2不同振动峰重叠和拉曼散射强度容易受光学系统参数等因素的影响3荧光现象对傅立叶变换拉曼光谱分析的干扰4在进行傅立叶变换光谱分析时,常出现曲线的非线性的问题5任何一物质的引入都会对被测体体系带来某种程度的污染,这等于引入了一些误差的可能性,会对分析的结果产生一定的影响十一新进展及发展前景十多年来,虽然已经有一些关于在高真空体系、大气下、以及固/液体系电化学体系中研究单晶金属体系表面拉曼光谱的报道89～91,但直至近年光滑单晶电极体系的SERS研究才取得了重要进展.Bryant等记录了以单分子层吸附在光滑Pt 电极表面的噻吩拉曼谱89,Furtak等使用具有Kretchmann光学构型的ATR电解池并利用表面等离子体增强效应,获得了吸附物种在平滑的Ag111单晶面上的弱SERS信号90.由于拉曼光谱系统的检测灵敏度的限制,所获得的表面信号极弱,无法进行较为详细的研究.Otto小组和Futamata小组分别成功地采用Otto光学构造的ATR电解池,利用表面等离子激元增强方法获得了光滑单晶电极上相对较强的表面Raman信号92～94.前者发现不同的Cu单晶电极表面的增强因子有所不同,有较高指数或台阶的晶面的信号明显增强92.Futamata等甚至可在Pt和Ni 金属的单晶表面上观察到SERS信号, 计算表明其表面增强因子为1～2个数量级93.目前可用于单晶表面电极体系的SERS研究还局限于Raman散射截面很大的极少数分子,尚需进一步改进和寻找实验方法,以拓宽可研究的分子体系.若能成功地将各种单晶表面电极的SERS信号与经过不同粗糙方式处理的电极表面信号进行系统地比较和研究, 不但对定量研究SERS机理和区分不同增强机制的贡献大有益处, 而且将有利于提出正确和可靠的拉曼光谱的表面选择定律.随着科学技术的迅速发展, 各类制备不同纳米颗粒以及二维有序纳米图案的技术和方法将日益成熟, 人们可以比较方便地在理论的指导下,寻找在过渡金属上产生强SERS效应的最佳实验条件.这些突破无疑将为拉曼光谱技术广泛应用于各种过渡金属电极和单晶电极体系的研究开创新局面.总之,通过摸索合适的表面处理方法并采用新一代高灵敏度的拉曼谱仪, 可将拉曼光谱研究拓展至一系列重要的过渡金属和半导体体系, 进而将该技术发展成为一个适用性广、研究能力强的表面界面谱学工具,同时推动有关表面界面谱学理论的发展.各种相关的检测和研究方法也很可能得到较迅速的发展和提高.在提高检测灵敏度的基础上,人们已不满足于仅仅检测电极表面物种, 而是注重通过提高其检测分辨率包括谱带分辨、时间分辨和空间分辨来研究电化学界面结构和表面分子的细节和动态过程.今后的主要研究内容可能从稳态的界面结构和表面吸附逐渐扩展至其反应的动态过程,并深入至分子内部的各基团, 揭示分子水平上的化学反应吸附动力学规律, 研究表面物种间以及同电解质离子或溶剂分子间的弱相互作用等.例如将电化学暂态技术时间-电流法、超高速循环伏安法同时间分辨光谱技术结合, 开展时间分辨为ms或μs级的研究95.采用SERS同电化学暂态技术结合进行的时间分辨实验可检测鉴别电化学反应的产物及中间物96, 新一代的增强型电荷耦合列阵检测器ICCD和新一代的拉曼谱仪如:富立叶变换拉曼仪和哈德玛变换仪的推出, 都将为时间分辨拉曼光谱在电化学的研究提供新手段.最近, 我们利用电化学本身的优势, 提出的电位平均表面增强拉曼散射hePotential Averaged SERS, PASERS新方法17, 通过在Ag和Pt微电极上采集在不同调制电位频率下的PASERS谱, 并进行解谱, 可在不具备从事时间分辨研究条件的仪器上进行时间分辨为μs级的电化学时间分辨拉曼光谱研究.拉曼光谱研究的另一发展方向是采用激光拉曼光谱微区显微技术97开展空间分辨研究并进而开展电极表面微区结构与行为的研究.Fujishima等人利用共焦显微拉曼系统和SERS技术发展了表面增强拉曼成像技术,并研究了SERS活性银表面吸附物以及自组装膜的SERI图象98,99.该技术和具有三维空间分辨的共焦显光谱方法在研究导电高聚物、L-B膜和自组装膜电极以及电极钝化膜和微区腐蚀等方面将发挥其重要作用98～100.突破光学衍射极限的、空间分辨值达数十纳米的近场光学Raman 显微技术则很可能异军突起101.为多方位获得详细信息,达到取长补短的目的,开展Raman光谱与其他先进技术联用的研究势在必行.光导纤维技术可在联用耦合方面发挥关键作用102,103,如将表面Raman光谱技术与扫描探针显微技术进行实时联用104.针对性的联用技术可望较全面地研究复杂体系并准确地解释疑难的实验现象,为各种理论模型和表面选则定律提供实验数据, 促进谱学电化学的有关理论和表面量子化学理论的发展.可以预见, 在不久的将来,随着表面检测技术的快速发展,SERS及其应用于电化学的研究将进入一个新的阶段.。

激光显微共焦拉曼光谱仪用途
激光显微共焦拉曼光谱仪（Laser Micro-Confocal Ram an Spectroscope）是一种高精度的分析仪器，它结合了激光光源、显微镜和拉曼光谱技术，用于获取样品的化学和结构信息。

以下是激光显微共焦拉曼光谱仪的一些主要用途。

1.材料分析：用于研究各种材料的组成、结构和相变，包括但不限于无机材料、有机材料、生物材料和纳米材料。

2.表面分析：由于拉曼光谱能够提供关于样品表面几微米深度的信息，因此它可以用于研究样品表面的化学成分和结构。

3.药物分析：在药物研发和质量控制中，激光显微共焦拉曼光谱仪可以用于分析药物的化学成分、结晶状态和杂质。

4.生物医学研究：用于研究细胞、组织和其他生物样本的化学特征，有助于疾病诊断和生物分子机制的研究。

5.污染物检测：用于环境和食品安全领域，检测和监测污染物和有害物质的含量。

6.文物修复：在考古和文物修复领域，用于无损分析文物的材料组成，以指导修复工作。

7.材料科学：用于研究新型材料的合成、结构和性能关系，推动材料科学的发展。

8.纳米技术：在纳米技术领域，用于监测和分析纳米粒子的尺寸、形状和组成。

激光显微共焦拉曼光谱仪由于其高灵敏度、高空间分辨率和对样品的非破坏性，已经成为科学研究、工业生产和质量控制等领域的重要工具。

拉曼光谱分析仪的原理和应用什么是拉曼光谱分析仪?拉曼光谱分析仪（Raman spectroscopy）是一种非侵入性的光谱分析技术，通过激光照射样品，观察样品中光子的散射现象获取样品的光谱信息。

拉曼光谱分析仪可以提供样品的分子结构、组成、物理状态以及分子之间的相互作用等详细信息，广泛应用于医药、生物、化学、材料和环境等领域。

拉曼光谱分析的原理拉曼光谱分析基于拉曼散射效应，该效应是过程中原子或分子的振动产生光子的能量变化，从而使得入射光子发生能量的转移。

拉曼光谱是通过测定样品中光子能量的变化来分析样品的。

具体而言，拉曼光谱分析仪使用一束单色激光照射样品，并收集样品散射出的光谱信息。

收集到的光谱信息被传输到光谱仪中进行处理和分析。

拉曼光谱分析的应用拉曼光谱分析仪在各种领域有广泛的应用，以下是一些常见的应用领域和案例：1. 化学领域•化学物质的鉴定和定量分析•反应过程的监测和动力学研究2. 材料科学和工程•材料的结构分析和成分鉴定•制备过程的监控和优化3. 药学和生物医学•药物分子的结构表征和成分分析•癌症早期诊断和体内药物输送研究4. 环境科学•污染物的检测和监测•大气中气体成分的分析拉曼光谱分析仪的优势拉曼光谱分析仪相比传统的光谱分析技术具有以下优势：•非破坏性分析：不需要对样品进行任何处理，避免了样品的破坏。

•快速分析：可以在短时间内获取样品的光谱信息，快速分析样品的组成和结构。

•无需特殊准备：样品不需要进行特殊处理或制备，直接进行分析。

•高灵敏度：能够检测到样品中只有少量的化学成分或污染物。

•高分辨率：可以分析样品中的微观结构和细微变化。

使用拉曼光谱分析仪的步骤使用拉曼光谱分析仪进行实验和分析时，通常依次执行以下步骤：1.准备样品：根据需要准备待分析的样品，不同的样品可能需要不同的处理方法，比如溶解、制片等。

2.设置拉曼光谱分析仪：根据样品和分析要求，设置合适的激光波长、功率和采样参数。

3.放置样品：将样品放置在拉曼光谱分析仪的样品台上，保持样品与激光的光线对准。
