瓦里安直线加速器系统常见故障排查及分析总结

  • 格式：pdf
  • 大小：1.54 MB
  • 文档页数：3

104ACADEMIC FORUM /学术论坛摘 要：文章主要介绍医用加速器常见故障，包括水冷系统、压缩机、SF 6故障，通过查看设备电气原理图纸分析原因，并找到解决方法，保障设备正常使用。

关键词：加速器；水冷系统；压缩机； SF 6Abstract: The article mainly introduces the common faults of medical accelerators, including water-cooling systems, compressors, and SF6 faults. Through analyzing the electrical principle drawings of the equipment finds out solutions, makes sure the normal use of the equipment.Keywords: Accelerator; Water cooling system; Compressor; SF 6Doi:10.3969/j.issn.1671-9174.2019.09.019瓦里安直线加速器系统常见故障排查及分析总结Summary and Analysis of Common Faults of Varian Linear Accelerator System文/沙会By Sha Hui受各种因素影响，肿瘤发病率仍处于较高水平，目前对肿瘤的治疗手段主要有手术、化疗、放疗等。

放疗因其各项优势正越来越普遍成为治疗肿瘤的重要手段，目前可用于肿瘤放疗的医疗设备有医用加速器、伽马刀、后装机、射波刀等，其中医用加速器是放疗的主要设备。

加速器具有自动化程度高、操作简单、稳定、安全的特点, 是各大医院的主流化疗治疗仪器。

但因使用频率高，所以故障率相对会增加，而且设备昂贵，需要治疗患者又较多，作为医院工程师应尽力快速解决常见故障，减少停机时间，降低对患者正常治疗的影响。

一、常见故障的排查、维修与总结（一）第一种故障故障现象：机器做治疗时从 ON 状态掉到 Standby 状态， Eventlog 里报 PUMP IL 。

故障排查与维修：根据图纸查看，PUMP 联锁Auxiliary Power Distribution PCB J14的5脚引出-12V ，经Primary Power Distribution Chassis K6的1,2脚到AuxiliaryPower Distribution PCB J14的6脚,再由Auxiliary Power Distribution PCBJ8的15脚经W3到Console 内的Console Backplane J24的15脚,然后由InputI/F #2 PCB PI 的32脚进入Input I/F #2 PCB 触发联锁电路并通过PCB 上的LED 显示出来,经测量Primary Power Distribution Chassis K6的2脚处无-12V ,即K6未吸合,而后测量为Pump&Heat Assembly 处的S2（Water Over-temp ）开关断开使控制Primary Power Distribution Chassis K6吸合的CONTPWRB 电压无法通过。

Pump&Heat Assembly 处的S2（Water Over-temp ）为水过温保护开关，即内循环水温过高，内循环水冷系统是密闭的,其热量通过热交换器传递给外部水冷系统。

查看Stand 处水箱上热交换器发现外循环无冷却作用，经查为外循环水冷系统停机，原因是外循环水冷系统室外散热器外表灰尘较多，散热能力下降造成压缩机频繁启动后过热保护停机，清理散热器后重启外循环水冷机后恢复正常。

105技术装备 | TECHNOLOGY & EQUIPMENTVolume 20 September 2019注意外循环水冷系统需要定期加水保持水箱里的水充足，并按照压力表注意压缩机内冷媒的容量是否缺失，注意室外散热器通风散热是否良好。

分析总结：加速器在通电状态会产生热量，尤其在出束状态下会产生大量热量，而内循环系统因为是闭环系统无法将热量排除，需要外循环系统再进行一次热交换将热量排出室外，所以外循环系统能否正常运行也决定了加速器能否正常使用。

（二）第二种故障故障现象：机器在ON 状态非治疗时报AIR IL无法消除。

故障排查与维修：根据图纸查看，AIR 联锁由Stand Mother PCB J36的3脚引出-12V ，并通过Air System Assembly 的J1的2脚引出经LowPressure（压力开关）到AirSystem Assembly J1 的4脚，通过W27电缆到Stand Mother PCB 的J36的4脚，再经Stand Mother PCB J30的49脚通过电缆沟的W9电缆到达Console 内的Console Backplane J20的49脚，再由 Input I/F #2 PCB PI 的40脚进入InputI/F #2 PCB 触发联锁电路并通过PCB 上的LED 显示出来，经测量为Air SystemAssembly J1的4脚处无-12V 电压，查看ST AND 处气压表显示值确实过低，查看空气压缩机停机，多次重启空气压缩机无效，须更换压缩机，原机自带压缩机标注38L ，须购买大于等于38L 压缩机，压缩机购得后调节压缩机处调压阀，使输出气压为0.3Mpa （0.1Mpa 约等于15psi ，加速器一般设定为40psi ），再在Stand 处调节压为40psi,确保无AIR 联锁。

分析总结：因为加速器气动元件频繁运动需要充气放气，压缩机也需要频繁启动，所以压缩机一般的使用年限在3~5年（按照治疗患者数量，年限有可能会不同），日常使用注意压缩机经常放水（一般一月放水一次，也可根据所处地理环境适当调节放水间隔时间），并尽量使压缩机处于独立密闭区域，降低压缩声音对人的影响。

（三）第三种故障故障现象：机器在ON 状态非治疗时报GAS IL无法消除，之前也偶尔出现GAS IL ，无需操作可自行消除。

故障排查与维修：根据图纸查看，GAS 联锁由Stand Mother PCB J36的1脚引出-12V ，经W27到Gas System Assembly J1的12脚，通过Gas System AssemblyS2（LowPressure ）返回Gas System Assembly J1 的8脚，再由Stand Mother PCB J36的2脚过Stand Mother PCB J30的48脚经W9到Console 内的ConsoleBackplane J20 的48脚，然后由Input I/F #2 PCB PI 的39脚进入Input I/F#2 PCB 触发联锁电路并通过PCB 上的LED 显示出来，由于机器设定低于28psi 报GAS ，查看Stand 处SF 6（六氟化硫气体）压力表值低于28psi ，且测量GasSystem Assembly J1的8脚无-12V ,给机器加注SF 6，注意先拧开气瓶再看表同时慢慢拧开小旋钮，气瓶后的大旋钮为调压阀不可自行调动，当压力表数值慢慢上升到30psi 关闭旋钮。

分析总结：SF 6压力值要求在28~32psi 之间，低于28psi 报GAS 联锁，压力过高容易造成波导与真空连接处的陶瓷窗因压差过大破裂，所以将压力设定为当压力高于32psi 电磁阀关闭禁止SF 6进入波导管。

冷态下加注SF 6在30psi左右为宜，热态时气❶ 第二种故障检修示意图❷ 第四种故障检修示意图106体会膨胀导致压力增大。

SF 6是重气，进入肺内无法通过呼吸排出，应当引起操作室注意，建议购买检漏仪，经常查看是否漏气。

（四）第四种故障故障现象：机器在ON 状态治疗时报FLOW IL 无法消除，之前也偶尔出现FLOW IL ，无需操作可自行消除。

故障排查与维修：根据图纸查看，FLOW 连锁由Gantry Patch Panel J9的8脚引出-12V ，经Gantry Patch Panel J9的9脚到Gantry Patch Panel J14的13脚，进入Gantry 处的4个Flow Switches,然后到Gantry Patch Panel J14的25脚，再经Gantry Patch Panel J13的33脚进入Bend Magnet Assembly 4个Over-temperature Switches 后到Gantry Patch Panel J13的36脚，然后由Gantry Patch Panel J2的28脚，通过W32到Auxiliary Electronics Chassis 的Auxiliary Electronics Backplane J42的28脚，再由Auxiliary Electronics Chassis 的Auxiliary Electronics Backplane J27的11脚通过W65到Stand Mother PCB J14的11脚，然后由Stand Mother PCB J36的6脚进入Pulse Tank Oil Level Switches 后再过2个Stand Flow Switches 到Stand Mother PCB J36的5脚，然后从Stand Mother PCB J30的47脚经W2到Console 内的Console Backplane J20的47脚,然后由InputI/F #2 PCB PI 的31脚进入Input I/F #2 PCB 触发联锁电路并通过PCB 上的LED 显示出来，经测量Stand Mother PCB J36的5脚发现此处无-12V 电压，进一步检测发现Stand 处有限流阀一路对应的流量开关处断开。

为进一步确定是否有他处故障，对此处临时短接后测量其他处均正常（切记测量检测完成后将短接线取下，短接仅可作为非治疗状态下对机器进行故障判断使用，不可长期使用，以免无法正常监测机器状态从而造成机器损坏等其他严重后果），排除开关本身问题后，对此处的限流阀（机器共有两个限流阀，分别是7GPM 和5GPM,此处是7GPM ）进行更换，因为此位置略高于水箱水面，将Grantry 停放到180°，稍微放掉一部分内循环水，然后在限流阀下方放置厚棉布吸水，防止滴落的水掉到下方Motor Power Supply Assembly 等部位,然后对机器进行断电并更换限流阀。

合集下载

瓦里安Clinac ix直线加速器常见故障与处理

瓦里安Clinac ix直线加速器常见故障与处理

过 该野 ，打开 别 的治疗 野 ， 目的是 使 叶片 全部 打开
后 再 自动 闭合 ，相 当于让 驱动 马达 和行 程 检测 电位 器 等器 件重 新 初始 化 。倘若 仍 然不 凑效 则 可 以把机
架 转 回 自检 角 度重新 按 自检 要 求处 理 。
收 稿 日期 ：２ ０ １ ４— ０ ９— ２ ９ 医疗 装 备 ２ ０ １ ５第 ２期
故 障二 ：针 对第 一种 情况 的处 理方 法 中都涉 及 到 ＭＬ Ｃ重 新初 始化 。但 是如 果 ＭＬ Ｃ不 能 重新 初 始 化 ，甚 至 不 能 动 作 ，且 出现 ” ｎ ｏ ｔ ｃ ｏ ｎ ｎ ｅ ｃ ｔ ”提示 ， 就 必须 按如 下 流程处 理 。 处 理 方 法 ：首 先 观 察 操 作 室 里 ＭＬ Ｃ Ｃ Ｏ Ｎ －
［ 摘
要 ］本 文主要 介绍 瓦里安 的 Ｃ ｌ ｉ ｎ ａ ｃ ｉ ｘ直线加速 器的常见故障与处理方 法。
［ 关键词 ］ 瓦里安 Ｃ ｌ ｉ ｎ ａ ｃ ｉ ｘ ；直线加速 器 ；常见故障
我 院于 ２ ０ １ ２年 安 装 了瓦 里 安 的 Ｃ ｌ ｉ ｎ ａ ｃ ｉ ｘ直 线
驱动 测 试 点 ，Ｔ Ｐ ２为 ｍ ｏ ｔ Ｒ Ｅ Ｆ 电机 参 考 电 压 测 试
点 ，Ｔ Ｐ ３为 ＋１ ５ Ｖ 测 试 点 ，Ｔ Ｐ ４为 Ｇ Ｎ Ｄ接 到点 ，
Ｔ Ｐ ５ 、Ｔ Ｐ ６ 、Ｔ Ｐ ７分 别 为 ＋５ Ｖ、 一１ ５ Ｖ、 ＋５ Ｖ 的测 试 点 。倘若 相 关指 示 灯 异 常 或 ’ 狈 ０ 试 点 的 电压 异 常 ，
Ｍ Ｌ Ｃ 自检 不通 过 或连锁 。
Ｔ Ｒ Ｏ Ｌ Ｅ Ｒ 的状 态 ，通 常会 发现 只有 电源灯 亮 ，其 余

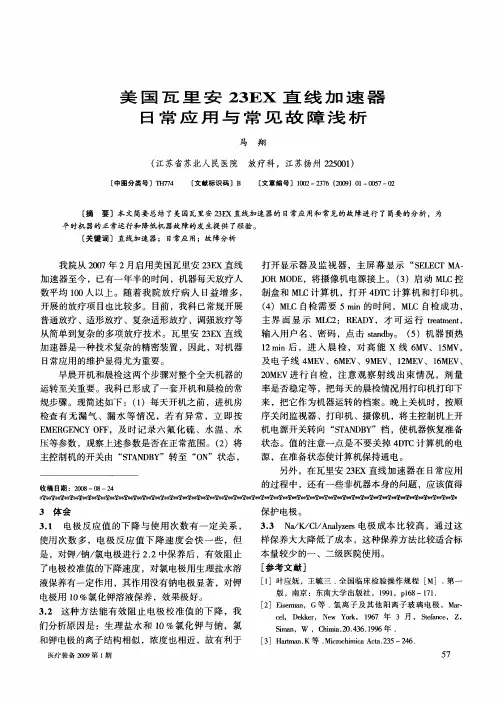

美国瓦里安23EX直线加速器日常应用与常见故障浅析
