下载文档原格式
分析探讨HTP工艺试制高铌X80管线钢的组织性能研究黄一新(南京钢铁联合有限公司)摘 要对南钢试制的低碳、高铌、不添加钼成分的高温轧制(HTP)的X80管线钢钢板的性能进行了分析,针对其显微组织特点进行了详细的观察和研究,并对D WTT断口形貌、夹杂物以及第二相粒子的成分、尺寸及分布进行了分析,证实了采用HTP工艺技术生产的管线钢板完全能够达到X80的现行技术标准要求。
关键词:管线钢 HTP工艺 性能 显微组织Resea rch on M i c rostr ucture and Proper ties of H igh Nb X80P ipeli n e SteelTr i a l2produced by HTP Techn ologyHuang Y i x i n(N a n ji ng Ir on a nd Steel Co.L td.)Ab stra ct:The pape r ana l yzes mechanical p ro pe rtie s of X80p i peline st ee l pla t e tria l-p r oduced by high2tempera ture rolling p r o2 cessing(HTP)with the chem ical co mposition of l o w2carbon,high ni obiu m and with out mol ybdenu m.T he observa ti on and in2 vestigati on focus on the characte risti c s of m icrostruc tures in de t a il,as we ll as t he morphol ogy of DWTT fracture,inc lusi ons and prec i p itati ons.As is sh own in the re s ults,the p r ope rties of X80p i pe line steel p late m ade by HTP technol ogy can all s a tisfyw ith the requirements of p revailing app licable technical standard.The compositi on syst em of l o w2ca rbon,high niobiu m and without molybdenu m can conside rably reduce the costs,thus,p i pe line steel produced by this way will be more co mpe titive.Keywor ds:p i peline steel;HTP;prope rty;m i c rostruc ture 采用管线输送石油天然气具有高效、经济、安全、无污染等特点,被认为是长距离输送油气的有效方式。

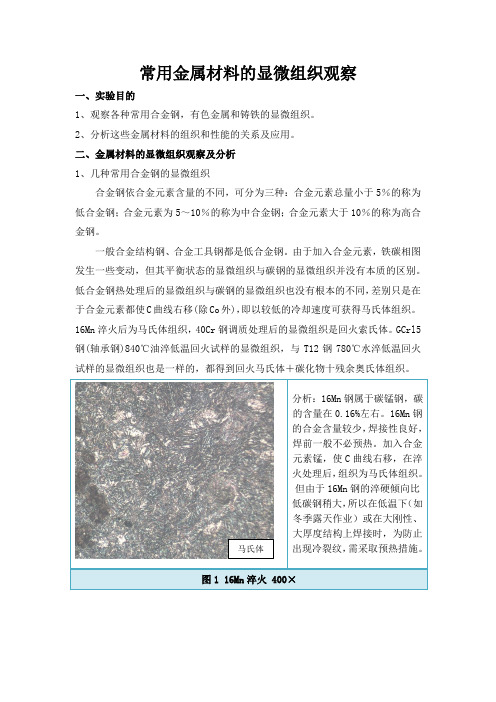

常用金属材料的显微组织观察一、实验目的1、观察各种常用合金钢，有色金属和铸铁的显微组织。
2、分析这些金属材料的组织和性能的关系及应用。
二、金属材料的显微组织观察及分析1、几种常用合金钢的显微组织合金钢依合金元素含量的不同，可分为三种：合金元素总量小于5％的称为低合金钢；合金元素为5～10％的称为中合金钢；合金元素大于10％的称为高合金钢。
一般合金结构钢、合金工具钢都是低合金钢。
由于加入合金元素，铁碳相图发生一些变动，但其平衡状态的显微组织与碳钢的显微组织并没有本质的区别。
低合金钢热处理后的显微组织与碳钢的显微组织也没有根本的不同，差别只是在于合金元素都使C曲线右移(除Co外)，即以较低的冷却速度可获得马氏体组织。
16Mn淬火后为马氏体组织，40Cr钢调质处理后的显微组织是回火索氏体。
GCrl5钢(轴承钢)840℃油淬低温回火试样的显微组织，与T12钢780℃水淬低温回火试样的显微组织也是一样的，都得到回火马氏体＋碳化物十残余奥氏体组织。
分析：的含量在的合金含量较少，焊前一般不必预热。
加入合金元素锰，使火处理后，低碳钢稍大，冬季露天作业）或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，马氏体分析：量在本上不可分辨。
我国应用最广的低合金钢。
65Mn 含量过大会导致过热现象。
特性：性能优于碳钢，度、硬度、弹性和淬透性均比65回火脆性。
应用：用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧。
30CrMnSi 强度和韧性，淬透性较高，冷变形塑性中等，良好。
有回火脆性倾向，横向的冲击韧性差。
焊接性能较好。
高速的各种重要零件，如齿轮、轴、螺母等，也用于制造耐磨、工作温度不高的零件，变载荷的焊接构件，风机的叶片、性管道管子铁素体+索氏体下贝氏体回火索氏体分析：使用最广泛的钢之一。
理后具有良好的综合力学性能，的缺口敏感性。
好，切削性能较好，当硬度为HB174性为塑料模具。

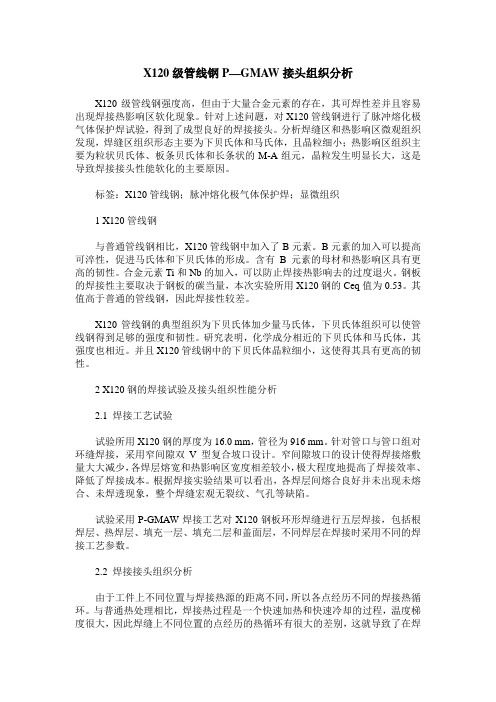

X120级管线钢P—GMAW接头组织分析X120级管线钢强度高，但由于大量合金元素的存在，其可焊性差并且容易出现焊接热影响区软化现象。
针对上述问题，对X120管线钢进行了脉冲熔化极气体保护焊试验，得到了成型良好的焊接接头。
分析焊缝区和热影响区微观组织发现，焊缝区组织形态主要为下贝氏体和马氏体，且晶粒细小；热影响区组织主要为粒状贝氏体、板条贝氏体和长条状的M-A组元，晶粒发生明显长大，这是导致焊接接头性能软化的主要原因。
标签：X120管线钢；脉冲熔化极气体保护焊；显微组织1 X120管线钢与普通管线钢相比，X120管线钢中加入了B元素。
B元素的加入可以提高可淬性，促进马氏体和下贝氏体的形成。
含有B元素的母材和热影响区具有更高的韧性。
合金元素Ti和Nb的加入，可以防止焊接热影响去的过度退火。
钢板的焊接性主要取决于钢板的碳当量，本次实验所用X120钢的Ceq值为0.53。
其值高于普通的管线钢，因此焊接性较差。
X120管线钢的典型组织为下贝氏体加少量马氏体，下贝氏体组织可以使管线钢得到足够的强度和韧性。
研究表明，化学成分相近的下贝氏体和马氏体，其强度也相近。
并且X120管线钢中的下贝氏体晶粒细小，这使得其具有更高的韧性。
2 X120钢的焊接试验及接头组织性能分析2.1 焊接工艺试验试验所用X120钢的厚度为16.0 mm，管径为916 mm。
针对管口与管口组对环缝焊接，采用窄间隙双V型复合坡口设计。
窄间隙坡口的设计使得焊接熔敷量大大减少，各焊层熔宽和热影响区宽度相差较小，极大程度地提高了焊接效率、降低了焊接成本。
根据焊接实验结果可以看出，各焊层间熔合良好并未出现未熔合、未焊透现象，整个焊缝宏观无裂纹、气孔等缺陷。
试验采用P-GMAW焊接工艺对X120钢板环形焊缝进行五层焊接，包括根焊层、热焊层、填充一层、填充二层和盖面层，不同焊层在焊接时采用不同的焊接工艺参数。
2.2 焊接接头组织分析由于工件上不同位置与焊接热源的距离不同，所以各点经历不同的焊接热循环。
钢铁显微组织microstructure of iron and steel在金相显微镜或电子显微镜下看到的钢和铸铁中由基本组成单元构成的聚合体。
用金相显微镜观察时试样表面应磨平抛光，并用适宜的侵蚀剂稍加侵蚀。
用电子显微镜观察时，需要进行更加复杂的试样准备工作。
金相显微镜最高放大倍数可达2500倍，电子显微镜可放大几十万倍（见光学金相检验）。
钢和铸铁都是在铁中加入碳和其他合金元素形成的合金,其中,含碳量为0.77％的钢称为共析钢；含碳量低于0.77％的钢称为亚共析钢；含碳量为0.77～2.11％的钢称为过共析钢；含碳量高于2.11％的称为铸铁。
不同含碳量和合金成分的钢或铸铁，其显微组织各不相同。
同一成分的钢或铸铁，经过不同的金属热处理后也具有不同的显微组织（图1 [铁碳合金平衡相图]）不同的显微组织具有不同的性能，因此钢铁可以通过热处理获得不同的性能。
钢铁显微组织分析是研究钢铁和评定钢铁制品质量的重要手段。
固态钢铁中的相相是钢铁显微组织的基本组成单元。
图2c[几种典型的金相组织 c上贝氏体（上)，500][倍羽毛状为上贝氏体，白色基体为马氏体16Mn钢 500℃等温，10％盐水淬火,2％硝酸酒精腐蚀]中白亮的基体和白色的条状物便是两种不同的相。
两种相之间有明显的分界面。
同一种相的内部，化学成分、原子排列方式和各种性能基本一致。
液态的钢或铸铁中只有一种相，即液相。
固态钢铁中可能出现多种不同的相，大致可以把它们分为固溶体和化合物两大类。
固溶体 碳或其他合金元素固溶于铁中形成的固态溶体。
固态纯铁在不同的温度范围内有 3种不同的原子排列方式，分别称为铁、铁和铁。
碳或其他合金元素溶入铁形成的固溶体称为铁素体；溶入铁形成的固溶体称为奥氏体；溶入铁形成的固溶体称为固溶体。
与溶液相似，固溶体的溶解度也随温度的升降而增减。
化合物 碳、铁或某些合金元素之间都可以形成化合物。
钢铁中最常见的是碳与铁形成的化合物，分子式为Fe3C（含碳8.3％）,称为渗碳体。
182 T91钢高温运行过程中显微组织变化规律研究贺锡鹏，崔雄华，史志刚，于在松 西安热工研究院有限公司摘 要：通过对不同服役条件和运行时间T91钢的试验，从亚结构、碳化物、相的析出与转变3个方面对T91钢高温运行过程中的显微组织变化规律进行了研究。
关键词：T91钢；亚结构；碳化物；组织变化T91钢在上世纪九十年代在我国电厂中得到了大量的应用，T91钢在高温高压下长期运行过程中，其组织将会发生很大的变化，将会对材料的性能产生重大影响。
因此，研究T91钢在运行过程中组织变化情况对现役的T91钢的寿命及运行安全性均有很大的现实意义。
1 试验材料和方法选取了不同服役条件和运行时间的4段管样及供货态管样进行分析，试验管样清单见表1。
由于在光学显微镜下很难观察到T91钢组织中细微变化情况(如亚结构、碳化物变化等)，本文主要借助TEM(透射电镜)对研究管样进行组织观察，并对部分沉淀相的成分进行了定量分析。
2 试验结果与分析2.1 亚结构T91钢供货态管样亚结构形态如图1、图2所示，可见其亚结构主要有以下几个特征：马氏体板条部分发生恢复；马氏体板条内存在大量高密度位错缠结而成的位错胞；碳化物颗粒较小且弥散分布于板条界、晶界和晶内。
图1 T91钢供货态管样未发生回复马氏体板条+位错胞形貌183图2 T91钢供货态管样组织中晶内位错形貌图3为运行6712h 的T91管样透射电镜照片，可见经过一段时间的运行，亚晶尺寸较大，亚晶界上析出的碳化物数量增多、尺寸增大。
运行10874h 的T91管样透射电镜照片如图4所示，可见大部分马氏体板条已退化成亚晶；局部尚可见开始发生回复的马氏体板条，板条碎化为亚晶，但未形成自己的位相。
运行75787h 的T91管样透射电镜照片如图5所示，组织中马氏体完全回复再结晶，已无板条马氏体形貌；亚晶粒尺寸严重粗化，位错特征消失。
图6为运行138000h T91管样和未运行T91管样的透射电镜照片，可以看出：在供货态管样中，回火马氏体板条宽约0.2～0.4μm ，为细小的亚晶块结构，位错网络密布，板条内仍有位错胞存在，M 23C 6型碳化物粒子分布在晶界和板条界上，MX 型碳氮化物尺寸很小，呈针状弥散分布于基体。
第4卷第4期材 料 与 冶 金 学 报Vol 14No 14 收稿日期:2005204221. 作者简介:贾志鑫(1974-),男,辽宁本溪人,博士研究生,高级工程师;杜林秀(1962-),男,辽宁本溪人,东北大学教授;王国栋(1942-),男,辽宁大连人,东北大学教授,博士生导师.2005年12月Journal ofMaterials and MetallurgyDec 12005本钢X70管线钢的组织与性能贾志鑫1,2,衣海龙1,曲 鹏2,杜林秀1,王国栋1(11东北大学 轧制技术及连轧自动化国家重点实验室,辽宁沈阳110004;21本溪钢铁(集团)有限责任公司,辽宁本溪117000)摘 要:介绍了本钢开发研制的X70管线钢化学成分和生产工艺特点,并对其组织性能进行了分析.结果表明,本钢X70管线钢具有高强度、高抗动态撕裂能力、高低温冲击韧性以及低韧脆转变温度.其优良的性能得益于内部具有与细小析出相交互作用的高密度位错的超低碳针状铁素体组织.目前已形成批量生产能力.关键词:X70;管线钢;针状铁素体;高强度;高韧性中图分类号:TG 1151213 文献标识码:A 文章编号:167126620(2005)0420304204M i crostructures and m echan i ca l properti es of X70p i peli n e steel of BXSteelJ I A Zhi 2xin1,2,YI Hai 2l ong 1,QU Peng 2,DU L in 2xiu 1,WANG Guo 2dong1(11State Key Lab of Rolling and Aut omati on,Northeastern University,Shenyang 110004,China;21Benxi Ir on and Steel Gr oup Company,Benxi 117000,China )Abstract:The chem ical compositi on and p r oducti on p r ocess of a X70p i peline steel devel oped by BXSteel were intr oduced,and the m icr ostructure and mechanical p r operties of the steel were analyzed .The results indicate that the X70p i peline steelwith acicular ferrite m icr ostructure has high strength,high t oughness,l ow transiti on temperature and high dynam ic tear 2resistance .The excellent p r operties of the steel benefit fr om the ultra 2l ow carbon acicular ferrite which consists of very fine p reci p itated particles and high -density disl ocati ons .The ability f or the batch p r ocess of the steel has been attained in BXSteel .Key words:X70;p i peline;acicular ferrite;high strength;high t oughness 管道运输是长距离输送石油、天然气的重要方式之一.为提高输送效率,降低成本,管道运输正向大口径、高压输送方向发展[1,2].在高压、大口径输送条件下,采用高强度等级的钢材更为合理,同时对制管用钢材的强度、韧性和焊接性提出了更加严格的要求.目前X70管线钢已成为国际石油、天然气长输管线用钢中使用量最多的钢级.西气东输管线工程贯穿中国东西,全长4000km ,采用口径为1016mm 的焊管,输气工作压力为10MPa .X70管线钢由于具有高韧性、高止裂能力而被西气东输工程所采纳.本溪钢铁(集团)有限责任公司(简称本钢)针对西气东输管线用钢的具体要求,进行了针状铁素体型X70管线钢的成分、工艺研究和设计,试制成功并批量生产出满足西气东输管线工程要求的针状铁素体型X70管线钢板卷.该产品已应用于西气东输冀宁联络线管线工程.1 管线钢化学成分和生产工艺特点 近代管线钢的发展是不断降低碳含量的过程,碳含量的降低既有助于提高钢的韧性,又可显著地改善钢的焊接性能.对需要更高韧性的管线钢则采用碳w [C ]<0106%的超低碳贝氏体或针状铁素体的碳含量设计.铌是现代微合金化管线钢中最主要的元素之一,对晶粒细化的作用十分明显.通过热轧过程中NbC应变诱导析出阻碍形变奥氏体回复、再结晶,经控轧控冷使精轧阶段非再结晶区轧制的形变奥氏体组织再相变时转变为细小的相变产物,使钢具有高强度和高韧性.钒具有较高的析出强化作用和较弱的晶粒细化作用,钒通过析出强化来提高钢的强度.钛是强固N的元素,在板坯连铸时可形成细小的高温稳定的Ti N析出相,这种细小的Ti N粒子可有效地阻碍板坯再加热时的奥氏体晶粒长大,改善焊接性能.钼是扩大奥氏体区元素,是推迟先共析铁素体形成、促进针状铁素体形成的主要元素,对控制相变组织起重要作用,通过相变强化钢的强度.针对西气东输管线工程用钢的具体要求,本钢开发研制的X70管线用板卷采用了超低碳含量、超低硫、Nb、V、Ti微合金化和控制组织的Mo 合金化的成分设计,具体成分如表1所示.X70管线用板卷的基本生产工艺流程为:(DS)铁水预处理→(LD)顶底复吹转炉→(RH)真空精炼+ (LF)钢包精炼→(CC)板坯连铸→板坯加热炉→粗轧→精轧→层流冷却→卷取→性能检验→入库→出厂.入炉铁水S质量分数控制在≤01003%以下最低可将铁水中w[S]含量脱至010007%.转炉冶炼采用精料废钢、活性石灰,减少吹炼过程中回硫量;采用全过程底吹氩模式,防止钢液面裸露吸气和二次氧化;挡渣出钢、控制钢包带渣量、保证钢包净空高度.在炉外精炼进行脱碳、脱氧、脱硫、钙处理、合金化、成分调整及钢水温度调整,w [S]最低可达到010005%.板坯连铸采用合理的保护渣、二次冷却工艺保证板坯内部及表面质量.炼钢工艺采用超低碳、超低硫、夹杂物形态控制的纯净钢冶炼技术;热轧工艺采用了控轧控冷的形变热处理技术,严格控制轧制温度、道次变形量和冷却速度.通过合理的成分和工艺进行最终产品的组织控制,获得具有高强度高韧性的针状铁素体组织.表1 本钢X70管线钢化学成分(质量分数)Tab l e1 C hem i ca l com po s iti o n o f X70p i p e li nes te e l de ve l o p e d by BXS tee l%C Si M n P S其他元素≤0105≤0130110～116≤0101≤01001Nb,V,Ti,Mo2 管线钢的显微组织与性能 图1为厚度1416mm×1550mmX70管线钢板卷的金相组织,可以看到组织为典型的针状铁素体.与传统铁素体+珠光体组织相比,不存在对管线钢性能有影响的珠光体带状组织.珠光体组织为退化珠光体,铁素体晶界不平直,呈明显的不规则形变特征,且可以看到铁素体内部存在形变带,在针状铁素体上分布着M-A组织,在光学显微镜下为黑色小点或亮灰色圆点.图2为在透射电镜下所观察到的退化的珠光体和针状铁素体基体上分布的M2A组织.图1 本钢X70管线钢的金相组织F i g11 The m i c r o struc tu re o f X70p i p e li nestee l deve l o p ed by BXS tee l 图3为针状铁素体及析出物的透射电镜照片,可以看到呈片型针状形态的针状铁素体精细结构,其中含高密度的位错结构;正是这些高位错密度的针状铁素体组织状态能够满足对高强度、高韧性的要求.碳是管线钢的主要固溶强化元素,随着钢中含碳量的降低,致氢开裂(H I C)敏感性减弱,但同时由于所研究的钢种含Mn量比较高,可以起到固溶强化作用,弥补低碳所造成的强度下降.同时从显微组织上看,针状铁素体组织结构比较均匀,晶粒细小.结合透射电镜照片可以看出,微合金碳氮化物的析出、高密度缠结和被钉扎位错可起到强烈的氢陷阱作用,为氢的重新分布提供了众多的位置,有助于避免在局部区域产生很高的氢富集,从而削弱氢在钢中的作用而不易引起H I C.表2为本钢X70管线钢力学性能的检验结果,可以看到,X70管线钢除了具有较高的强度之外,还具有较高的延伸率、适当的屈强比、更高的503第4期 贾志鑫等:本钢X70管线钢的组织与性能低温Char py 冲击韧性,低的Charpy 韧脆转变温度和更低的横向DW TT 冲击韧脆转变温度.经中石油辽阳钢管厂、华油钢管公司制管,各项性能指标均满足西气东输螺旋焊管技术要求,并通过中石油西安管材研究所的性能评定.图2 退化珠光体和M 2A 组织F ig 12 The m i c r o s truc tu re o f de ge ne ra ti ve p ea rlite (a )a nd M 2A m o r p ho l o gy (b )图3 析出物及针状铁素体透射电镜照片F i g 13 TE M i m age s show i ng p rec i p ita ti o n (a ),d is l o ca ti o n s i n ac i cu l a r fe rrite (b )and m o r p ho l o gy o f a c i cu l a r fe rrite (c ) H I C 是输气管道主要失效模式之一,随着输送压力的不断增高,国内外对高级别管线钢有严格的抗H I C 性能要求[3,4].本钢生产的针状铁素体X70管线钢经过中科院金属所、中石油管材所检验,具有良好的抗H I C 性能,可以满足酸性环境条件下的抗H I C 需要.表3为本钢X70管线钢H I C 试验结果.表2 本钢X70管线钢的力学性能Tab l e 2 M e cha n i ca l p r op e rti e s o f X70p i p e li ne s te e l de ve l o p ed by BXS tee lσt 015/M Paσb /MPaδ50σt 015/σbAk /J (-20℃)DW TT/%(-15℃)HV10板卷540650380183310100210管体535660370181300100206603材料与冶金学报 第4卷表3 本钢X70管线钢H I C试验结果Tab l e3 The re su lts o f H I C o f X70p i p e li ne s te e l de ve l o p ed by BXS tee l%裂纹敏感率(CSR)裂纹长度率(CLR)裂纹厚度率(CTR)标准值≤2≤15≤5实测值010001101180103 本钢试制的针状铁素体X70管线钢具有高强度、高韧性,1416mm×1550mm、1213mm×1450mm规格产品先后通过中石油管材所的性能评定.2004年5月份通过了西气东输管道公司的小批量生产检验,生产的1213mm×1450mm针状铁素体X70管线经华油钢管公司、中石油管道局钢管厂制管,力学性能合格率达到100%,用其制造的Ф711输气管线焊管已应用于西气东输冀宁管线工程,产品性能满足西气东输标准要求.3 结 论(1)本钢生产的针状铁素体X70管线钢具有低的碳、硫含量,符合现代针状铁素体管线钢的成分设计要求.氢致开裂试验表明具有优良的抗H I C水平,可以满足酸性环境条件下的抗H I C 要求.(2)金相组织为典型的针状铁素体组织类型的管线钢,晶粒尺寸较细小;精细结构特征表现为存在具有非常细微的亚结构和高位错密度的非平行针状片条和类等轴晶,在高密度的位错网络上分布着一些细小的微合金碳氮化物.(3)通过成分、工艺的合理控制获得了晶粒尺寸细小的低碳、低硫和微合金的针状铁素体,使钢具有高强度、高韧性、低的韧脆转变温度、高的断裂韧性指标和较优良的抗H I C水平.(4)本钢生产的X70管线钢已应用于西气东输工程,产品质量满足工程的要求.参考文献:[1]王义康.高压输气管线材料和相关问题[J].焊管,2000,23(3):89.[2]王义康.对高压输气管线用钢需求和展望[A].全国低合金钢工作会议汇编[C].北京:冶金工业部,1997.10.[3]赵明纯,单以银,李玉梅,等.显微组织对管线钢硫化氢应力腐蚀开裂的影响[J].金属学报,2001,37(10):1087. [4]王义康,单以银,杨柯.高压输送管线用钢[J].焊管,2002,25(1):1.703第4期 贾志鑫等:本钢X70管线钢的组织与性能。
第42卷 第8期 2007年8月钢铁Iron and Steel Vol.42,No.8August 2007TG OG 13Cr 21超级马氏体不锈钢的组织和性能方旭东, 张寿禄, 杨常春, 夏 焱, 赵建伟(太原钢铁(集团)有限公司技术中心,山西太原030003)摘 要:采用SEM 、金相、G leeble 3800观察和分析了T GO G13Cr 21超级马氏体不锈钢在不同热处理制度下的组织转变和力学性能的变化情况。
试验结果表明,T GO G 13Cr 21室温下的显微组织为低碳回火马氏体,其A c 1为720℃、A c 3为860℃、M s 为281℃、M f 为157℃;在相同的淬火温度和回火工艺下,采用水淬较空冷更容易实现对力学性能的控制;随着回火温度的升高,合金的强度、硬度越低,塑性、韧性越好。
关键词:超级马氏体不锈钢;淬火+回火;强度;塑性中图分类号:T G142.7 文献标识码:A 文章编号:04492749X (2007)0820074204Structure and Properties of TG OG 13Cr 21Super Martensitic Stainless SteelFAN G Xu 2dong , ZHAN G Shou 2lu , YAN G Chang 2chun , XIA Yan , ZHAO Jian 2wei(Technology Center ,Taiyuan Iron and Steel (Group )Co.,Ltd.,Taiyuan 030003,Shanxi ,China )Abstract :By using SEM ,optical microscope and G leeble 3800,the microstructure and mechanical properties of T GO G13Cr 21super martensitic stainless steel were studied.The result showed ,that the microstructure ofT GO G13Cr 21at room temperature is low 2carbon tempering martensite ,with A c 1720℃,A c 3860℃,M s 281℃and M f 157℃;For same quenching temperature and tempering process ,the mechanical properties are easier to controlby water quenching than by air quenching ;the higher the tempering temperature ,the lower the strength and hard 2ness ,and the better the plasticity and toughness are.K ey w ords :Super low 2carbon Cr 2Ni martensite stainless steel ;quenching +tempering ;strength ;plasticity作者简介:方旭东(19752),男,大学本科,工程师; E 2m ail :fangxd @ ; 修订日期:2007202228 T GO G13Cr 21是在A PI 213Cr 基础上开发的一种新型油气管线用超级马氏体不锈钢,其设计时舍弃了高碳马氏体与形成碳化物的强化手段,而以具有高韧性的马氏体和以Ni 、Mo 等合金元素补充强化作为主要强化手段[1],配以适当的热处理,使之具有良好的强度、韧性、耐磨性以及抗CO 2和抗少量H 2S 腐蚀性能。
