金属压型夹芯板屋面施工工艺工法1 前言1.1工艺工法概况金属压型夹芯板是采用彩色涂层钢板，经辊压冷弯成各种波型的压型板，以轻钢结构为主要支撑体系，工厂制作，现场拼装，现已被广泛推广应用。

1.2 工艺原理根据屋面的平面布置图，依据拼装好的网架，并落入网架固定，然后沿两侧支座轴线和中轴线上固定的压型夹芯板逐渐向前延伸扩展，每延伸拼装一个轴线，定位一轴金属压型夹芯板，直至金属压型夹芯板拼装完成。

2 工艺特点2.1金属压型夹芯板在工厂机械化生产，运至工地就位现场拼装，安装效率高，施工安装方便，缩短施工工期。

2.2自重轻、强度高、具有良好的刚度、防水、抗震性能好。

2.3高度集成化，集保温、通风、隔音、隔热于一体，造型简洁，流畅，使用寿命长。

3 适用范围适用于工业厂房及一般的公共建筑屋面工程。

4 主要技术标准《钢结构工程施工及验收规范》（GB50205）《建筑用压型钢板》（GB/T12755）《屋面工程质量验收规范》 (GB50207)5 施工方法金属压型夹芯板屋面安装采用拼装法，借助于吊车等吊装工具分类分区就位堆放，根据施工图纸的平面尺寸、轴线标高控制线，在施工现场进行拼装、安装。

6 工艺流程及操作要点6.1 施工工艺流程安装放线→板材吊装→板材安装→泛水件安装、板缝打胶→屋面清理验收6.2 操作要点6.2.1 安装放线前应对安装面上的已有建筑成品进行测量，对达不到安装要求的部分提出修改。

对施工偏差作出记录，并针对偏差提出相应的安装措施。

6.2.2 根据排版设计确定排版起始线的位置。

屋面施工中，先在檩条上标定出起点，即沿跨度方向在每个檩条上标出排版起始点，各个点的连线应与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累。

6.2.3 吊装前需按设计施工图纸可对其板型、尺寸、块数和所在部位，确认配料无误后，分别吊至安装区域。

注意在压型钢板装、卸、安装过程中严禁用钢丝绳捆绑直接起吊，堆放时应有足够的支点，以防变形。

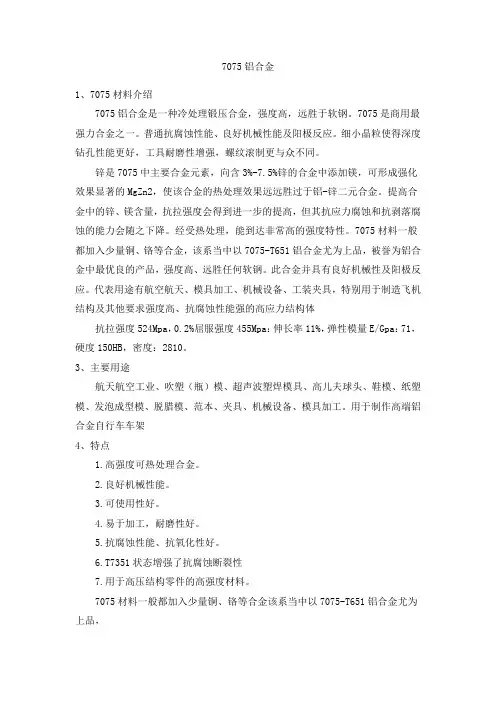

7075铝合金1、7075材料介绍7075铝合金是一种冷处理锻压合金，强度高，远胜于软钢。

7075是商用最强力合金之一。

普通抗腐蚀性能、良好机械性能及阳极反应。

细小晶粒使得深度钻孔性能更好，工具耐磨性增强，螺纹滚制更与众不同。

锌是7075中主要合金元素，向含3%-7.5%锌的合金中添加镁，可形成强化效果显著的MgZn2，使该合金的热处理效果远远胜过于铝-锌二元合金。

提高合金中的锌、镁含量，抗拉强度会得到进一步的提高，但其抗应力腐蚀和抗剥落腐蚀的能力会随之下降。

经受热处理，能到达非常高的强度特性。

7075材料一般都加入少量铜、铬等合金，该系当中以7075-T651铝合金尤为上品，被誉为铝合金中最优良的产品，强度高、远胜任何软钢。

此合金并具有良好机械性及阳极反应。

代表用途有航空航天、模具加工、机械设备、工装夹具，特别用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构体抗拉强度524Mpa，0.2%屈服强度455Mpa：伸长率11%，弹性模量E/Gpa：71，硬度150HB，密度：2810。

3、主要用途航天航空工业、吹塑（瓶）模、超声波塑焊模具、高儿夫球头、鞋模、纸塑模、发泡成型模、脱腊模、范本、夹具、机械设备、模具加工。

用于制作高端铝合金自行车车架4、特点1.高强度可热处理合金。

2.良好机械性能。

3.可使用性好。

4.易于加工，耐磨性好。

5.抗腐蚀性能、抗氧化性好。

6.T7351状态增强了抗腐蚀断裂性7.用于高压结构零件的高强度材料。

7075材料一般都加入少量铜、铬等合金该系当中以7075-T651铝合金尤为上品，被誉为铝合金中最优良的产品，强度高、远胜任何软钢。

此合金并具有良好机械性及阳极反应。

代表用途有航空航天、模具加工、机械设备、工装夹具，特别用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构体。

5、化学成分硅Si：0.40铁Fe:0.50铜Cu：1.2-2.0锰Mn：0.30镁Mg：2.1-2.9铬Cr：0.18-0.28锌Zn：5.1-6.1钛Ti：0.20铝Al：余量其他：单个：0.05 合计：0.15 6、力学性能抗拉强度σb(MPa)：≥560；伸长应力σp0.2(MPa)：≥495；伸长率δ5 (％)：≥6；注：无缝管的力学性能试样尺寸：直径>12.57、7075铝板国际对照表中国国际执行标准：7075 GB/T3190--1996 GB/T3880.2--2006日本标准工艺参照：A7075 JIS H4000-1999 JIS H4080-1999 JIS5020-2009 俄罗斯航空铝标准：B95/1950 rocT 4785-1974——EN:ENAW-7075/AlZn5.5MgCu EN573-3-1994德国航空铝专用标准：AlZnMgCu1.5/3.4365 DIN172.1-1986/w-nr ——2008法国执行标准参照：7075（A-Z5GU) NFA50-411 NFA50-451英国法定标准：7075（C77S） BS 1470-1988美国标：7075/A97075 AA/UNS——ALCOA USA飞机制造中需要用机床加工的典型零件飞机制造中需要用机床加工的典型零件，主要有飞机机身结构件和发动机的关键零件两部分：1.机身结构件典型零件飞机机身结构件的典型零件有梁、筋、肋板、框、壁板、接头、滑轨等类零件。

混凝土结构斜屋面铝镁锰合金板施工工法混凝土结构斜屋面铝镁锰合金板施工工法一、前言混凝土结构斜屋面铝镁锰合金板施工工法是一种在混凝土结构斜屋面上使用铝镁锰合金板进行覆盖的施工工法。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点混凝土结构斜屋面铝镁锰合金板施工工法具有以下特点：1. 轻质化：铝镁锰合金板具有较低的密度，使用后可以减轻结构自重，减少对整体结构的荷载。

2. 高强度：铝镁锰合金板具有优异的强度和刚度，能够承受较大的荷载和风压，增强结构的稳定性和安全性。

3. 耐腐蚀性：铝镁锰合金板具有良好的耐腐蚀性能，不易受到酸碱、氧化等环境的侵蚀和破坏，延长施工工程的使用寿命。

4. 施工便捷：铝镁锰合金板较轻便，施工操作方便，加工性能优良，能够适应不同的施工要求。

三、适应范围混凝土结构斜屋面铝镁锰合金板施工工法适用于各类住宅、商业建筑、工业厂房等混凝土结构的斜屋面。

尤其适用于对重量有要求、对结构荷载敏感的建筑物。

四、工艺原理混凝土结构斜屋面铝镁锰合金板施工工法的基本原理是使用铝镁锰合金板来覆盖混凝土结构斜屋面，采取科学的施工工艺和技术措施，保证施工过程的稳定性和成功性。

五、施工工艺1. 准备工作：包括施工方案制定、材料采购、机具设备准备、施工人员培训等。

2.确定基准线：根据设计要求，确定斜屋面的基准线，以便进行施工定位和测量。

3. 确定安装方式：根据实际情况，确定铝镁锰合金板的安装方式，包括固定方式和连接方式等。

4. 施工准备：清理施工面，将施工面铺设防水层，确保施工面干净平整。

5. 安装铝镁锰合金板：根据设计要求，将铝镁锰合金板按照安装方式进行安装，固定好每块板材，并进行连接处理。

6. 接缝处理：对铝镁锰合金板的接缝进行处理，确保接缝的密封性和耐候性。

7.完成施工：进行最后的检查和清理工作，确保施工质量符合设计要求。

精心整理

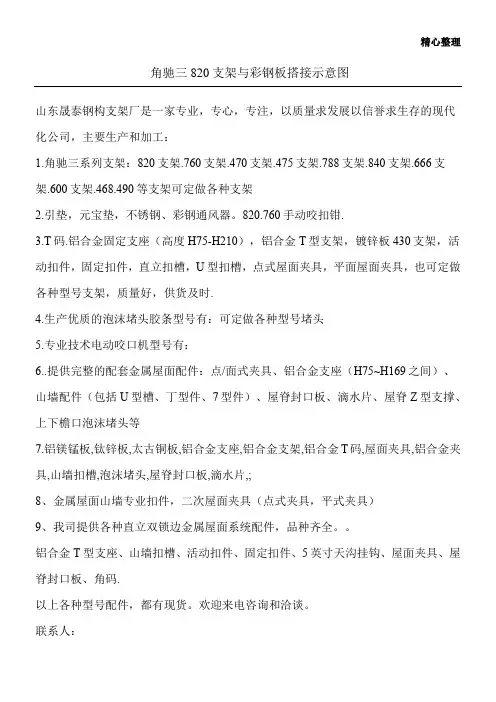

角驰三820支架与彩钢板搭接示意图
山东晟泰钢构支架厂是一家专业，专心，专注，以质量求发展以信誉求生存的现代化公司，主要生产和加工：
1.角驰三系列支架：820支架.760支架.470支架.475支架.788支架.840支架.666支架.600
2.
3.T 码.
4.
5.
6..型支撑、
7.具,89、我司提供各种直立双锁边金属屋面系统配件，品种齐全。

铝合金T 型支座、山墙扣槽、活动扣件、固定扣件、5英寸天沟挂钩、屋面夹具、屋脊封口板、角码.
以上各种型号配件，都有现货。

欢迎来电咨询和洽谈。

联系人：
精心整理
陈经理（销售总监）： 传真：
电话：
qq ：
企业网址：
820角驰。
