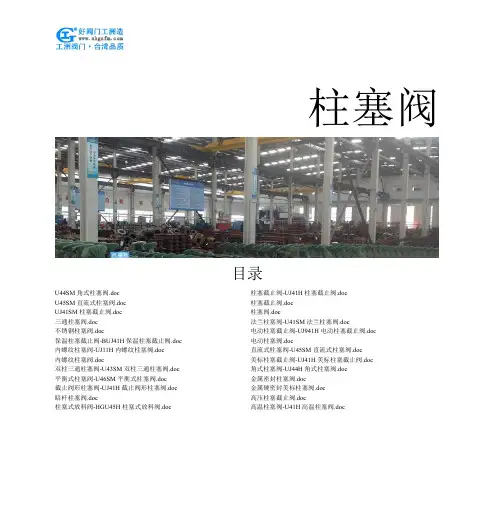

柱塞阀

阀门型号代号及阀体和密封面材料

1、阀门系列类型代号：

【A】代表安全阀； 【B】代表保温阀； 【CS】【S】代表疏水阀； 【D】代表蝶阀； 【DX】代表低温阀门； 【G】代表隔膜阀； 【GA】代表杠杆式安全阀； 【GL】代表过滤器； 【GJ】代表管夹阀； 【H】代表止回阀、底阀； 【J】代表截止阀； 【L】代表节流阀； 【P】代表排污阀； 【Q】代表球阀； 【U】代表柱塞阀； 【W】代表波纹管阀门； 【X】代表旋塞阀 【Y】代表减压阀； 【Z】代表闸阀。

2、阀门系列连接方式代号：

【1】代表内螺纹连接； 【2】代表外螺纹连接； 【4】代表法兰连接； 【6】代表焊接； 【7】代表对夹式连接； 【8】代表快装连接（卡箍式）； 【9】代表卡套式连接。

3、阀门系列阀体材料代号：

【C】代表碳钢（WCB）； 【H】代表Cr13系不锈钢； 【I】代表铬钼系钢； 【K】代表可锻铸铁； 【L】代表铝合金 【P】代表铬镍系不锈钢； 【Q】代表球墨铸铁； 【R】代表铬镍钼系不锈钢； 【S】代表塑料； 【T】代表铜及铜合金； 【Ti】代表钛及钛合金； 【V】代表铬钼钒钢； 【Z】代表灰铸铁。

4、阀门系列密封面或衬里材料代号：

【H】代表Cr系不锈钢； 【F】代表氟塑料； 【J】代表衬胶； 【B】代表锡基轴承合金（巴氏合金）； 【C】代表搪瓷； 【D】代表渗氮钢； 【G】【TC】代表陶瓷； 【M】代表蒙乃尔合金； 【N】代表尼龙塑料； 【P】代表渗硼钢； 【Q】代表衬铅； 【R】代表奥式体不锈钢； 【S】代表塑料； 【T】代表铜合金； 【X】代表橡胶； 【Y】代表硬质合金。

球阀、闸阀、截⽌阀……还在傻傻分不清楚？让这篇图⽂来拯救你

作为⼯程⼈员特别是管道安装新从业⼈员，

经常会碰到⼀个问题，那就是⾯对各种球

阀、闸阀、蝶阀、截⽌阀、旋塞阀等等傻傻

分不清楚，从⽽在施⼯现场闹了很多笑话，

那么怎样才能避免这种情况的发⽣呢？今天

就让“⼩张谈施⼯”带⼤家详细了解和认识这些阀门的⼀些基础知识。

阀门的通⽤分类法：

通⽤分类法 ： 既按原理、作⽤⼜按结构划分，是⽬前国际、国内最常⽤的分类⽅法。⼀般分：闸阀、截⽌阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、⽌回阀、减压阀、安全阀、疏⽔阀、调节阀、底阀、过滤器、排污阀等。阀门的符号：

为了便于认识选⽤，每种阀门都有⼀个特定的型号，以说明阀门的类别、驱动⽅式、连接⽅式、结构形式、密封⾯和衬⾥材料、公称压⼒及阀体材料，阀门的型号由七个单元组成，按下列顺序编制。举个栗⼦：

常见阀门结构及应⽤

⼀、球阀：球阀是由旋塞阀演变⽽来。它具

有相同的启闭动作，不同的是阀芯旋转体不

是塞⼦⽽是球体。当球旋转90度时，在进、

出⼝处应全部呈现球⾯，从⽽截断流动。球阀的种类：

球阀的结构：

浮动式球阀

对开式固定球阀（⼤⼝径）球阀的特点：球阀在管路中主要⽤来做切断、分配和改变介质的流动⽅向。它具有以下优点：1． 结构简单、体积⼩、重量轻，维修⽅便。2. 流体阻⼒⼩，紧密可靠，密封性能好。3． 操作⽅便，开闭迅速，便于远距离的控制。4． 球体和阀座的密封⾯与介质隔离，不易引起阀门密封⾯的侵蚀。5． 适⽤范围⼴，通径从⼩到⼏毫⽶，⼤到⼏⽶，从⾼真空⾄⾼压⼒都可应⽤。

⼆、闸阀：闸阀是指启闭体(阀板)由阀杆带

动阀座密封⾯作升降运动的阀门，可接通或

截断流体的通道。当阀门部分开启时，在闸

板背⾯产⽣涡流，易引起闸板的侵蚀和震

动，也易损坏阀座密封⾯，修理困难。闸阀

通常适⽤于不需要经常启闭，⽽且保持闸板

全开或全闭的⼯况。不适⽤于作为调节或节

流使⽤。

闸阀的分类：闸阀的结构：

闸阀的特点：闸阀在管路中主要作切断⽤，⼀般⼝径DN≥50mm的切断装置多选⽤它，有时⼝径很⼩的切断装置也选⽤闸阀。闸阀有以下优点：①流体阻⼒⼩。②开闭所需外⼒较⼩。③介质的流向不受限制。④全开时，密封⾯受⼯作介质的冲蚀⽐截⽌阀⼩。⑤体形⽐较简单，铸造⼯艺性较好。闸阀也有不⾜之处：①外形尺⼨和开启⾼度都较⼤。安装所需空间较⼤。②开闭过程中，密封⾯间有相对摩擦，容易引起擦伤现象。③闸阀⼀般都有两个密封⾯，给加⼯、研磨和维修增加⼀些困难。

少年易学老难成，一寸光阴不可轻 - 百度文库

1 阀门型号编制方法2008-07-17 14:22本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。

1．阀门的型号编制方法如下：

2．类型代号用汉语拼音字母表示， 表1

类型 代号 类型 代号

闸阀 Z 旋塞阀 X

截止阀 J 止回阀和底阀 H

节流阀 L 安全阀 A

球阀 Q 减压阀 Y

蝶阀 D 疏水阀 S

隔膜阀 G 柱塞阀 U

注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加

“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示， 表2

传动方式 代号 传动方式 代号

电磁动 0 伞齿轮 5

电磁-液动 1 气动 6

电-液动 2 液动 7

蜗轮 3 气-液动 8

正齿轮 4 电动 9

注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表

示，防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示。 表3

连接形式 代号 连接形式 代号

内螺纹 1 对夹 7

外螺纹 2 卡箍 8

法兰 4 卡套 9

焊接 6

5．结构形式代号用阿拉伯数字表示， 表4

少年易学老难成，一寸光阴不可轻 - 百度文库

2 闸阀结构形式 代号

明杆 楔式 弹性闸板 0

刚

性 单闸板

双闸板 1

2

平行式 单闸板

双闸板 3

4

暗杆楔式 单闸板

双闸板 5

6

暗杆平行式 双闸板 8

例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5

截止阀和节流阀的结构开式 代号

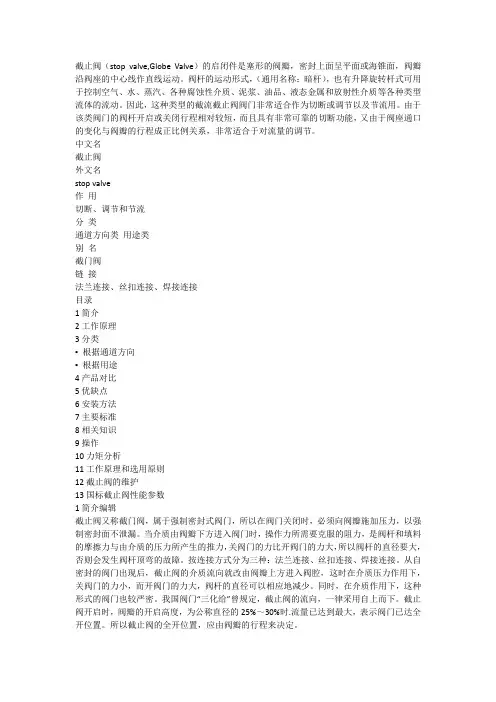

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

中文名

截止阀

外文名

stop valve

作 用

切断、调节和节流

分 类

通道方向类 用途类

别 名

截门阀

链 接

法兰连接、丝扣连接、焊接连接

目录

1简介

2工作原理

3分类

▪ 根据通道方向

▪ 根据用途

4产品对比

5优缺点

6安装方法

7主要标准

8相关知识

9操作

10力矩分析

11工作原理和选用原则

12截止阀的维护

13国标截止阀性能参数

1简介编辑

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

铸铁丝扣截止阀

截止阀(11张)

2工作原理编辑

截止阀，也叫截门，是使用
