击实试验(模板)

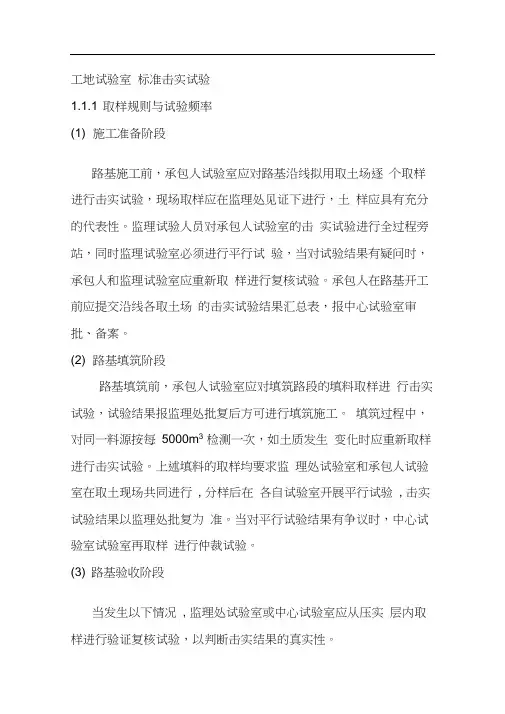

工地试验室 标准击实试验

1.1.1 取样规则与试验频率

(1) 施工准备阶段

路基施工前，承包人试验室应对路基沿线拟用取土场逐 个取样进行击实试验，现场取样应在监理处见证下进行，土 样应具有充分的代表性。监理试验人员对承包人试验室的击 实试验进行全过程旁站，同时监理试验室必须进行平行试 验，当对试验结果有疑问时，承包人和监理试验室应重新取 样进行复核试验。承包人在路基开工前应提交沿线各取土场 的击实试验结果汇总表，报中心试验室审批、备案。

(2) 路基填筑阶段

路基填筑前，承包人试验室应对填筑路段的填料取样进 行击实试验，试验结果报监理处批复后方可进行填筑施工。 填筑过程中，对同一料源按每 5000m3 检测一次，如土质发生 变化时应重新取样进行击实试验。上述填料的取样均要求监 理处试验室和承包人试验室在取土现场共同进行 , 分样后在 各自试验室开展平行试验 , 击实试验结果以监理处批复为 准。当对平行试验结果有争议时，中心试验室试验室再取样 进行仲裁试验。

(3) 路基验收阶段

当发生以下情况 , 监理处试验室或中心试验室应从压实 层内取样进行验证复核试验，以判断击实结果的真实性。

① 实测压实度超过 100%或压实度值过低等异常情况；

② 压实层土样与取土场土样在颜色、颗粒形状、含水率等外 观存在明显差异；

③ 性质不同的填料或不同料源的填料混杂在同一填筑层次。

1.1.2 试验方法与步骤

（1） 仪器设备

① 自动击实仪：击实试验方法和相应设备的主要参数应符合

表 15 的规定。

② 自动脱模器、烘箱及干燥器。

③ 台秤和天平：天平感量 O.OIg ;台秤称量20kg，感量1g。

④ 圆孔筛：孔径 40mm 20mm和5mm各一个。

⑤ 拌和工具：400mnX 600mm深70mm的金属盘，土铲。

⑥ 其他：喷水设备、碾土器、盛土盘、量筒、铝盒、修土刀、 平直尺等。

（ 2）试验步骤

土的击实试验

土的击实试验也称为土的压实性试验，是用来评估土壤在受到作用力的情况下的变形和抗力特性的试验。土壤是建筑、基础设施和道路等建设工程的重要组成部分，因此了解其力学性质对于保证工程质量至关重要。下面将介绍这一试验的步骤、设备和数据处理方法。

步骤：

1. 准备深度10-15厘米的土样。为了获得精确的测试结果，应在同一地点分别进行多次采样，并将所有样品混合在一起以获得具有代表性的土样。

2. 将土样倒入铸模中。铸模可以是一个圆柱体或一个立方体，其尺寸通常为10厘米x20厘米或15厘米x30厘米。

3. 用手或专用的工具将土均匀地压实到铸模中，直到土壤的表面与模板顶部水平对齐。轻轻敲打铸模四周，以确保土的均匀分布和无气孔。

4. 称重，并记录整个系统（铸模+土）的重量，即为初试重。

5. 将冲击头沿着铸模中心的轴线向下落。落下高度通常为30厘米至60厘米之间。这个过程被称为一个冲击。

6. 重复第5步，使其共冲击5次，并记录每次冲击后的土样高度。

7. 重复所有步骤，并使用不同的落下高度来获得多组试验数据。

设备：

1. 冲击头和杆：用于在土样上施加力。

2. 铸模：一个可以容纳土样并允许垂直冲击落下的方形或圆形的金属或塑料容器。

3. 电子天平：用于称量整个系统的重量。

4. 支架：用于确保冲击头的落下高度和角度的一致性。

数据处理：

1. 根据试验结果，绘制出土的应变-压实度曲线。压实度是指土壤受到冲击后的压缩程度，通常表示为土的单位体积受到的压缩量。应变是指土壤受到作用力产生的形变。通过绘制这种曲线，可以评估土壤的压缩性。 2. 根据试验数据，计算每个冲击高度下的压实比例。压实比例是指每个冲击所压实的土体积与未压实的土体积之比。通过这项计算，可以明确不同压实高度的冲击力对土壤的影响。

土工作业指导书

击实试验实施细则

文件编号：

版 本 号：

编 制：

批 准：

生效日期：

击实试验实施细则

1. 目的

为了规范标准固结试验中的各个环节，特制定本细则。

2. 适用范围

本试验分轻型击实和重型击实。轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。采用三层击实时，最大粒径不大于40mm。

3. 引用文件

GB/T50123-1999 土工试验方法标准。

4. 检测设备

本试验所用的主要仪器设备，应符合下列规定：

a、击实仪的击实筒和击锤尺寸应符合下表规定：

试验方法 锤底直径(mm) 锤质量(kg) 落高(mm) 击实筒

护筒高度(mm) 内径(mm) 筒高(mm) 容积(cm3)

轻型 51 2.5 305 102 116 947.4 50

重型 51 4.5 457 152 116 2103.9 50

b、天平：称量200g，最小分度值，0.01g。

c、台秤：称量10kg，最小分度值5g。

d、标准筛：孔径为20mm、40mm和5mm。

e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。

5．操作步骤进行：

5．1试样的制备：

5．1．1干法试样制备：

a．用四分法取代表性土样20kg（重型为50kg），风干碾碎，过5mm（重型过20mm或40mm）筛，将筛下土样拌匀，并测定土样的风干含水率。根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。

注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。

b．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg（重型为50kg），碾碎，过5mm筛（重型过20mm或40mm），将筛下土样拌匀，并测定土样的天然含水率。根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。

击实试验

主讲人：温淑莲 山东交通学院 土木工程系

土体压实性的工程意义

在工程建设中，经常遇到填土或软弱地基，为了改善这些土的工程性质，常采用压实的方法使土变得密实，这往往是一种经济合理得改善土的工程性质的方法。压实是指采用人工或机械对土施以夯压能量（如夯、碾、振动等方式），使土颗粒重新排列压实变密，外部的夯压功能使土在短时间内得到新的结构强度，包括增强粗颗粒土之间的摩擦和咬和，以及增加细粒土之间的分子引力以改善土的性质。

击实试验的意义

击实试验是研究土的压实性能的室内试验方法。

试验原理

在相同的击实功作用下，同一土样在不同含水率时，会得到不同的干密度，从而得到土的含水率与干密度之间的关系，求得最大干密度及最佳含水量。

一、试验目的和适用范围

本试验分轻型与重型击实。小试筒适用于粒径不大于25mm的土，大试筒适用于粒径不大于38mm的土。

二、仪器设备

1、标准击实仪 2、烘箱及干燥器。 3、天平：感量0.01g。 4、台秤：称量10kg，感量5g。 5、圆孔筛：孔径38mm、25 mm、19 mm、5 mm各一个。 6、拌和工具：400 mm×600 mm、深70 mm的金属盘、土铲。 7、其它：喷水设备、碾土器、盛土盘、量筒、铝盒、修土刀、平直尺等

三、试样

1、干土法土样重复使用 2、干土法土样不重复使用 ：按四分法至少准备5各试样，分别加入不同水分 （按2％或3％含水量递增），拌匀后闷料一夜备用。 3、湿土法土样不重复使用 （按2％或3％含水量递减）

四、试验步骤

1、根据工程要求，选择试验方法。根据土的性质选用干土法（土重复或不重复使用）或湿土法。 2、将击实筒放在坚硬的地面上，取制备好的土样分3～5次倒入筒内。小筒按三层法时，每次约800～900g（其量应使击实后的土样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的土样等于或略高于筒高的1/5）。对于大试筒，先将垫块放入筒内底板上，按五层法时，每层试样需约900～1100g；按三层法时，每层需试样1700g左右。整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击实锤应自由垂直落下，锤迹必须均匀分布于土样表面，每一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余各层土的击实。小击实筒不应高出筒顶面5mm；大击实筒不应高出筒顶面6mm。
