通信工程施工标准一、总则1.1 本标准是为了规范通信工程施工过程，保障工程质量，确保工程顺利实施而制定的。
1.2 本标准适用于通信工程施工过程中的设计、施工、监理等各个环节，具有指导性和约束性。
1.3 本标准所述通信工程包括但不限于：通信基站建设、室内外覆盖工程、有线光缆敷设工程等。
1.4 通信工程施工应遵守国家相关法律法规、标准规范及工程管理制度，做到安全、高效、优质。
1.5 施工单位应具备相应资质，并派遣合格的工程师、技术人员进行施工管理。
1.6 监理单位应加强对施工单位的监督，确保施工质量符合相关规定。
二、施工准备工作2.1 施工单位在开工前应对工程现场进行勘察，了解地形地势、气候环境等信息，为后续施工提供参考。
2.2 施工单位应根据设计图纸准备施工所需的材料设备，并确保其质量和数量符合要求。
2.3 施工单位应成立专门的施工组织管理机构，明确各个岗位职责，确保施工过程有序进行。
2.4 施工单位应制定详细的施工计划和进度表，并定期检查、调整，保证工程按时完工。
2.5 施工单位应建立健全的安全管理制度，加强对安全措施的宣传教育，确保工地安全生产。
三、施工过程管理3.1 施工单位应根据设计要求进行施工，确保施工质量符合相关标准规范。
3.2 施工单位应按照相关标准规范进行施工验收，确保工程质量符合要求。
3.3 施工单位应做好施工过程中的质量记录和资料管理，便于日后查证和备案。
3.4 施工单位应加强与监理单位和业主的沟通与协调，及时解决施工中的问题和纠纷。
3.5 施工单位应对施工现场进行定期检查和整改，确保工程顺利进行。
四、施工结束工作4.1 施工单位应在工程完工前做好工程交底、验收等相关工作，并按要求提交相关资料。
4.2 施工单位应清理工地并做好环境保护工作，确保不影响周边环境和居民。
4.3 施工单位应与业主签订竣工验收证书，并办理相关手续。
4.4 施工单位应做好工程结束的总结和资料存档工作，以便后期查证和备案。

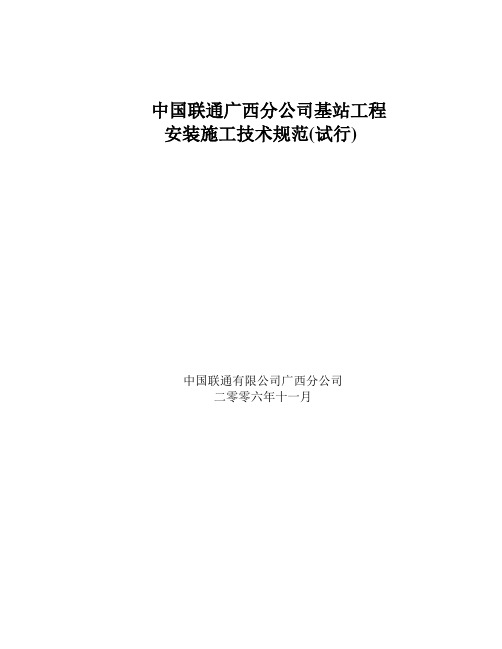

中国联通广西分公司基站工程安装施工技术规范(试行)中国联通有限公司广西分公司二零零六年十一月目录第一部分：设备机架的安装固定 (1)第二部分：电池组的安装固定 (3)第三部分：室内线缆布放与连接 (5)第四部分：设备馈线布放与连接 (8)第五部分：天线的安装固定 (12)第六部分：基站配套工程 (14)第一章：走线架的安装 (14)第二章：馈线窗与接地铜排安装 (15)第三章：基站配电安装 (15)第四章：室内装修 (16)第一部分：设备机架的安装固定一概述1.1 描述【目的】本书包含了设备机架安装所有的准备工作、施工方法以及注意事项，也包括设备布局的一般原则。
【设备】适用于所有通信机房。
【应用】适用于所有新建、扩容、搬迁工程。
1.2 要求与指标1.2.1 要求1. 必须按照设计图来安装；2. 各机架应安放水平、垂直、牢固；3. 安装后各机架应相互紧靠（除设备要求留有间隙外）整齐有序；4. 机房整体布局合理；1.2.2 指标1. 水平偏差：安装设备机架允许水平偏差小于等于千分之一；2. 垂直偏差：安装设备机架允许垂直偏差小于等于千分之一；3. 最大间隙：同一列机架的设备面板应成一直线，相邻机架的缝隙应小于等于3mm；4. 螺栓要求：紧固为止，螺杆超出螺帽不少于2-3 丝；二安装要求2.1 概述2.1.1 方案确定2.1.1.1 机架布置1. 基站布局要符合基站安装设计要求，严格按照设计图纸摆放、安装；2. 室内机架安装要由良好的垂直度；3. 同一列机架应成一条直线，无明显参差不齐；4. 同类型机架高度一致，无明显偏差；5. 相邻机架之间不要留空隙（除设备要求留有间隙外）；6. 机架门口、通风口、散热口与墙壁之间的距离原则1 米；机架离馈线窗尽可能近，以减少馈线长度；仔细研究图纸，确定电池的尺寸和安装位置；基站布局要符合基站安装设计要求，实际安装时以施工图设计为准。
2.1.1.2 加固方式：1. 机架的固定分没有防静电地板和有防静电地板两种情况，其加固方式有所不同；2. 没有防静电地板时，又分为需要对地绝缘和不需要对地绝缘两种，不需要对地绝缘时，加固机架必须在地板上使用膨胀螺栓，该膨胀螺栓的型号和强度必须符合机架要求并加固；3. 需要对地绝缘时，加固机架前必须先安放绝缘板，使绝缘板上的固定螺丝孔和机架设备的固定孔吻合，然后再使用膨胀螺栓，该膨胀螺栓的型号和强度必须符合机架要求并紧固；4. 有防静电地板时，则须采用地架固定方式。

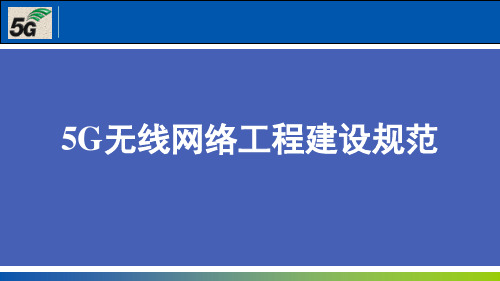

5G无线网络工程建设规范了解5G 无线网络设备安装要求 了解5G 无线网络BBU 安装过程 了解5G 无线网络AAU 安装过程 了解5G 无线网络配套工程要求 了解5G 网络开通调测测试过程✓无线通信系统原理 ✓LTE 网络原理与技术 ✓通信工程与网络技术先修课程主设备EMB6116外观示意图EMB6116 前面板接口图质量目标：零缺陷；照明和消防等项目应按有关国家和行业标准设计施工。
EMB6116主设备机房内部安装应具备下列条件：●在室外宏覆盖应用时机房应该满足直流电源防雷箱的挂墙安装空间（高×宽×深）：750mm×500mm×500mm。
●机房天馈线进口应设置在近邻线缆走线架的上方，并配有防水和密封装置。
●机房的门窗应具有较好的密封防尘功能和防盗装置。
●设备机房应该安装空调和除湿加热器。
●机房的地面应铺设防静电地板或地砖，地板下面为混凝土基础（防静电地板与混凝土基础之间没有空隙），要求混凝土的标号大于250号，能够牢固固定钢制膨胀螺栓。
●机房内应具备良好的照明灯光，四周墙面需安装220V电源插座（三芯）。
●机房四周墙面和天花板应粉刷，并要求干净、整洁。
●安装线缆的走线架和线缆出口应在设备进入机房前，按要求安装施工完毕。
●EMB6116主设备为室内设备，温湿度要求如下：环境温度：-10℃~+55℃（长期）；-10℃~+55℃（短期）相对湿度： 15%~85%（长期）；15%~85%（短期）GPS子系统为室外设备，温湿度要求如下：环境温度：-40℃~+55℃（长期）；-40℃~+70℃（短期）相对湿度：5%~98%（长期）；2%~100%（短期）●BBU 面板前应预留至少100mm 布线空间，单台机柜推荐只安装1台BBU 。
●BBU 采用19英寸标准机柜安装时,优先使用机柜自带的托盘,如果没有,则需要使用5G BBU 悬臂托盘进行辅助安装； ●BBU 采用19英寸机柜标准机柜安装时,当机柜内需要安装多台BBU,且安装空间间隔1U 时,需要使用导风理线架辅助安装；●机柜深度不小于450mm 。
新建基站土建工程施工规范一、前言随着移动通信技术的不断发展，基站建设成为了通信工程的重要环节。
新建基站土建工程是基站建设的基础，其施工质量直接关系到基站的使用寿命和安全性能。
为了确保基站土建工程的质量和安全，规范施工过程，制定本规范。
二、施工准备1. 设计文件：施工前应充分了解设计文件，包括施工图纸、施工方案、技术要求等，并对设计文件进行交底和会审。
2. 施工人员：施工人员应具备相应的资质和技能，熟悉施工工艺和质量要求。
3. 施工材料：施工所用的材料应符合国家相关标准和设计要求，具有出厂合格证和检测报告。
4. 施工机具：施工前应检查施工机具是否齐全、完好，确保其能够满足施工需求。
三、施工工艺1. 基坑开挖：基坑开挖应按照设计要求进行，保证基坑尺寸、深度和倾斜度符合设计要求。
基坑开挖过程中应采取措施防止土方坍塌，确保施工安全。
2. 基础施工：基础施工应按照设计要求进行，确保基础的尺寸、标高和强度符合设计要求。
基础施工过程中应采取措施防止土方坍塌，确保施工安全。
3. 钢筋施工：钢筋施工应按照设计要求进行，确保钢筋的品种、规格、数量和连接方式符合设计要求。
钢筋施工过程中应采取措施防止钢筋锈蚀，确保施工质量。
4. 模板施工：模板施工应按照设计要求进行，确保模板的稳定性、平整度和垂直度符合设计要求。
模板施工过程中应采取措施防止模板变形和漏浆，确保施工质量。
5. 混凝土施工：混凝土施工应按照设计要求进行，确保混凝土的配合比、浇筑方式和养护条件符合设计要求。
混凝土施工过程中应采取措施防止混凝土裂缝和蜂窝，确保施工质量。
6. 土方回填：土方回填应按照设计要求进行，确保回填土的压实度符合设计要求。
土方回填过程中应采取措施防止土方沉降，确保施工质量。
四、施工质量控制1. 施工过程中应定期对施工质量进行检查，发现问题及时整改。
2. 施工过程中应严格按照设计要求和施工规范进行施工，不得擅自修改设计。
3. 施工完成后应进行验收，验收不合格的工程不得投入使用。
DBJ UDC湖南省工程建设地方标准DBJ 43/T507-2019 P湖南省建筑物移动通信基础设施建设标准Construction Standard for Mobile Communication Infrastructure ofBuildings in Hunan Province2019-9-19 发布2020-3-1 实施湖南省住房和城乡建设厅发布前言根据湖南省住房和城乡建设厅《关于印发湖南省2019 年建设科技计划项目（第二批）的通知》（湘建科函〔2019〕49 号）要求，为推进第五代移动通信网络（简称“5G”）技术应用，标准编制组按国家、行业标准，结合湖南省移动通信基础设施建设实际情况，深入调查研究，在广泛征求意见的基础上编制本标准。
本标准的主要技术内容包括：1.总则、2.术语、3.基本规定、4.杆塔基础设施、5.移动通信机房、6.通信电源、7.通信管线。
根据住房和城乡建设部《工程建设标准涉及专利管理办法》（建办标[2017]3 号）文件要求，主编单位声明：本标准不涉及任何专利情况，本标准使用过程中如发现涉及相关专利技术情况，请及时与主编单位联系。
目次前言 (1)1总则 (1)2术语 (2)3基本规定 (4)4杆塔基础设施 (5)4.1屋面杆塔基础设施 (5)4.2地面杆塔基础设施 (6)5移动通信机房 (7)5.1一般规定 (7)5.2基站机房 (7)5.3室内覆盖系统机房 (8)6通信电源 (11)6.1电源及配电设备 (11)6.2配电电缆 (11)7通信管线 (12)标准用词说明 (13)引用标准名录 (14)附：条文说明 (15)ContentsPreface (1)1General provisions (1)2Terms (2)3Basic requirement (4)4Pole and tower infrastructure (5)4.1Roof pole and tower infrastructure (5)4.2Ground pole and tower infrastructure (6)5Mobile communication room (7)5.1General requirement (7)5.2Base station room (7)5.3Indoor coverage system room (8)6Communication power supply (11)6.1Power supply and distribution equipment (11)6.2Distribution cable (11)7Communication pipeline (12)Explanation of wording in this code (13)List of quoted standards (14)Addition:Explanation of provisions (15)1.0.1为加快推进第五代移动通信网络（简称“5G”）技术应用，规范湖南省建筑物移动通信基础设施建设，统一技术标准，满足用户移动通信业务的需求，推进移动通信基础设施的共建共享，促进社会信息化持续健康发展，制订本标准。
移动工程施工标准第一章总则1.1 移动工程施工标准适用于移动通信基站、无线网络覆盖、室内分布系统等移动通信工程的施工过程。
本标准的制定旨在规范移动通信工程施工行为，保障工程质量，确保工程顺利进行。
1.2 移动工程施工标准的内容包括但不限于施工前的准备工作、施工过程的管理、设备安装调试、质量验收等相关要求。
1.3 移动工程施工标准的制定必须遵循国家相关法律法规及技术标准，同时结合实际工程的特点和要求进行具体规定。
第二章施工前的准备工作2.1 施工前，施工单位应当组织相关人员对施工现场进行勘察，并制定详细的施工方案。
方案中应包括工程的施工范围、工期计划、人员配置、安全措施等。
2.2 施工单位应当在施工前对施工现场周边环境进行评估，并采取必要的环保措施，确保施工不对环境造成污染。
2.3 施工单位应当在施工前与施工现场所在地的相关部门进行沟通，了解当地的规划、建设要求，确保施工符合相关要求。
2.4 施工前，施工单位应当对施工人员进行培训，确保他们具备必要的技术和安全意识，做好安全生产准备工作。
第三章施工过程的管理3.1 施工单位应当制定详细的施工计划，并严格执行。
在施工过程中，及时根据实际情况调整计划，确保工程按时完工。
3.2 施工单位应当建立健全的施工管理机制，明确施工人员的职责分工，确保施工过程协调顺利。
3.3 施工单位应当对施工现场进行严格管理，保证施工材料的准确使用，杜绝浪费现象的发生。
3.4 施工单位应当加强对施工现场安全的监督，做好防火、防盗等安全措施，确保施工人员生命财产安全。
第四章设备安装调试4.1 施工单位在设备安装调试前，应当对设备进行全面检查，保证设备的完好无损。
4.2 施工单位应当确保设备安装位置准确无误，设备连接正确可靠。
4.3 施工单位应当严格按照设备调试方案进行调试，对设备进行质量验收。
4.4 施工单位应当做好设备的维护保养工作，确保设备的长期稳定运行。
第五章质量验收5.1 施工单位在工程完成后，应当对工程进行全面的验收。

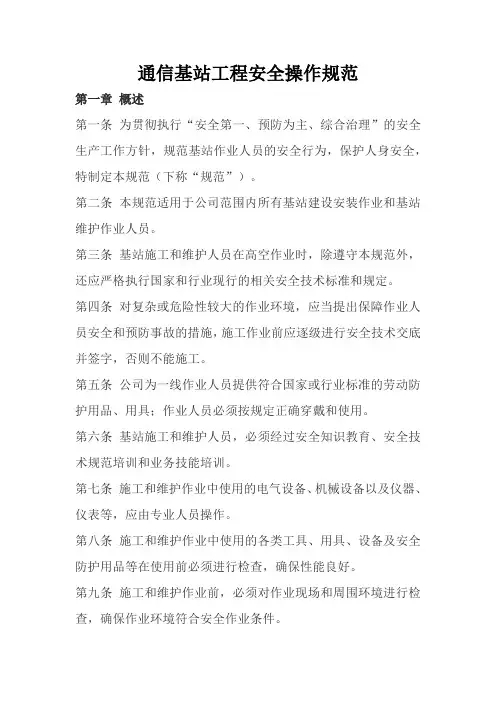

通信基站工程安全操作规范第一章概述第一条为贯彻执行“安全第一、预防为主、综合治理”的安全生产工作方针，规范基站作业人员的安全行为，保护人身安全，特制定本规范（下称“规范”）。
第二条本规范适用于公司范围内所有基站建设安装作业和基站维护作业人员。
第三条基站施工和维护人员在高空作业时，除遵守本规范外，还应严格执行国家和行业现行的相关安全技术标准和规定。
第四条对复杂或危险性较大的作业环境，应当提出保障作业人员安全和预防事故的措施，施工作业前应逐级进行安全技术交底并签字，否则不能施工。
第五条公司为一线作业人员提供符合国家或行业标准的劳动防护用品、用具；作业人员必须按规定正确穿戴和使用。
第六条基站施工和维护人员，必须经过安全知识教育、安全技术规范培训和业务技能培训。
第七条施工和维护作业中使用的电气设备、机械设备以及仪器、仪表等，应由专业人员操作。
第八条施工和维护作业中使用的各类工具、用具、设备及安全防护用品等在使用前必须进行检查，确保性能良好。
第九条施工和维护作业前，必须对作业现场和周围环境进行检查，确保作业环境符合安全作业条件。
第十条施工和维护单位负责人依法对施工和维护作业的安全负全面责任。
第十一条班组、工队一线作业员工应熟悉本规范，并严格执行。
第二章基站作业人员的招聘与管理第十二条基站施工和维护作业属于特殊工种，其作业人员属于特种作业人员，需取得操作证方能上岗。
第十三条基站作业人员由各班长、队长根据实际需求上报计划，公司核准并招聘。
第十四条特种作业证书依法由权威培训机构鉴定核发，专业技术由行政部门组织培训，公司组织参加，经考试合格上岗。
第十五条基站作业人员招聘条件：（一）18-45周岁男性公民，高中（同等）以上学历。
（二）身体健康，无心脏病、高血压、癫痫病、恐高症等病史。
（三）有基站作业经验并持有登高作业证书者优先。
第三章特种作业上岗证取证和专业技能培训第十六条登高作业证书领取及管理（一）登高作业证书初次取证培训根据实际需要申报，公司负责办理。
5g工程的施工方案引言随着信息技术的不断发展，5G通信技术已经成为新一代移动通信技术的发展方向。
5G技术具有更高的传输速度、更低的时延、更大的连接密度和更高的网络能力。
因此，5G通信技术已经成为了各国政府和通信运营商的重点发展项目。
在5G通信技术的发展过程中，5G网络的建设和施工工作是至关重要的一环，本文将结合相关理论知识和实际施工经验，就5G工程的施工方案进行详细的阐述。
一、5G工程施工前的准备工作1.1 网络规划设计在5G工程施工前，需要进行网络规划设计，包括小区规划、基站位置选择、传输规划等。
在网络规划设计阶段，需要考虑到城市的地形地貌、建筑物密集度、用户需求等因素，以确保5G网络的覆盖范围和通信质量。
1.2 物资准备在施工前，需要准备好相关的施工物资，包括天线、基站设备、传输设备、电缆线路等。
同时需要根据具体施工规模确定相应的物资采购计划。
1.3 施工队伍组建5G工程的施工需要具备一定的技术力量和施工经验，因此需要组建相关的施工队伍。
施工队伍需要包括工程师、技术人员、施工人员等。
1.4 环境评估在5G工程的施工前，需要进行现场环境评估，包括天线安装位置、天线辐射对周围环境的影响评估等。
1.5 安全与质量管理在5G工程施工前，需要对施工现场进行安全和质量管理，确保施工过程的安全和质量。
二、5G工程施工的具体步骤2.1 地面设备安装在5G工程施工中，地面设备安装是一个重要的环节。
地面设备包括基站天线、传输设备和输电线路等。
地面设备的安装需要遵循相关的施工规范和安全规定，确保施工过程的安全和隐患排查。
2.2 基站设备调试在基站设备安装完成后，需要进行基站设备的调试工作。
调试工作包括天线方向调整、天线倾斜角调整、设备功率调整等。
调试工作需要由具备一定经验的技术人员进行，并需要严格遵循相关的操作规程。
2.3 室内覆盖在5G工程施工中，室内覆盖是一个重要的工作内容。
室内覆盖需要根据室内空间的布局和用户分布情况，确定室内的天线布置位置和天线类型。
.\成都勇创通讯工程有限企业通信设备安装工艺规范.\目录1 安装工艺 (3)塔桅要求 (3)天馈线系统 (5)线缆走道 (6)设备安装 (7)电源 (8)传输 (9)线缆布放 (9)线缆连结 (10)监控系统 (11)防雷接地 (12)散布系统 (14).\1安装工艺塔桅要求一般要求1、塔桅基础应切合工程设计要求。
2、塔桅钢构件应切合设计要乞降本规范的规定。
运输、堆放和吊装等造成的钢构件变形及涂层零落，应进行改正和修理。
3、塔桅钢构造安装工程可按塔段区分为一个或若干个查验批次。
塔桅钢结构的安装程序，一定保证构造的稳固性和不致永远性变形。
4、塔桅高度，平台、加挂支柱的安装高度及地点等均应切合工程设计要求。
安装平台上一定安装天线支臂及抱柱，用于安装通讯天线。
5、天线支架、挂高、方向应切合设计要求，应与钢塔构造构件坚固连结。
所有栏杆与相邻板之间应坚固连结。
6、塔楼钢平台梁、平台板、栏杆的安装偏差应切合表 1 的规定。
表 1 钢平台、栏杆安装偏差（mm）项目最大偏差塔楼平台高度±15塔楼平台水平度±1/1000塔楼梁高差±10楼板面高差±4栏杆高度±15栏杆立柱间距±157、采纳法兰连结的节点，法兰接触面的贴合率不该少于75%，且边沿最大空隙不该大于±。
法兰空隙超出0.8mm 时应用垫片垫实，垫片应镀锌，并作防腐办理。
8、采纳结点板连结的节点，相接触的两平面贴合率不该少于75%。
9、塔桅连结螺栓应切合以下要求：（1）与塔桅基础连结的构件螺栓一定上双螺母。
（2）连结螺栓应顺畅穿入，不得强行敲击。
当孔位偏差小于等于3mm 时可打过冲后再穿入螺栓，螺栓穿向应一致。
（3）螺母拧紧后螺栓外露丝扣为3～5 扣。
（4）螺母紧固应切合工程设计的力矩要求：①使劲矩扳手检查力矩应切合工程设计要求值。
②塔桅所有连结螺栓均应做防松办理。
10、塔桅防腐层质量查验：（1）油漆塔一定涂底漆（但构件连结法兰盘的接触面禁止涂漆），涂漆应平均，无流痕、无气泡、不掉皮。
移动通信建设工程监理工作手册 目录 前言 一、 前期工程规化标准要 1.1 基站机房规化建设要求 1.1.1 基站站址选择 1.1.2 基站机房建设 1.2 铁塔与抱杆规化要求 1.2.1一般要求《YD67》 1.2.2 爬杆 1.2.3 馈线过桥的设计、制造与安装 1.3 基站联合接地系统规化要求 1.4 市电引入及机房配套电源 1.5 出、入基站通信电缆的接地与防雷 二、 室设备、线缆安装规化标准 2.1 设备、材料、构配件的检验（开箱检验） 2.2 电缆走道、走线架安装 2.3 机柜、机架安装 2.4 信号线缆头制作，线缆布、放、绑 2.4.1 选用量裁 2.4.2 布放、绑扎 2.4.3 线缆头的制作与连接 2.5 通信设备安装抗震《YD5059-98》《强制文》 三、天馈线系统规化标准要求 3.1 天馈线系统电压驻波比 3.2 天线方位角、俯仰角 3.3 天线隔离度 3.4 天线的安装 3.5 GPS天线安装 3.6 室外跳线安装 3.7 馈线布放安装 3.8 避雷器和避雷器托架的安装 3.9 室跳线的安装 四、基站电源系统安装规化标准要求 4.1 供电系统 4.2 电源设备的安装 4.2.1 交直流电源设备安装的特殊要求 4.2.2 蓄电池 4.3 电源线、地线的材料选择及放、绑 4.4 电源线、地线接头制作与连接 五、基站传输设备安装的特殊要求 5.1 机架安装 5.2 电缆布放及成端 （1）光缆尾纤布放 （2）电缆成端和保护 （3）接地（烽火传输设备安装手册的要求） 六、基站监控系统的安装要求 七、直放站安装的特殊规要求 7.1 主机 7.2 天线 八、室分布系统安装的特殊规要求 8.1 主机 8.2 天线 8.3 施主天线 8.4 无源器件 8.5 附件 8.7 标签 九、基站防雷与接地其它规化标要求 （一）其它的要求 （二）YD5104-2003中有关“接地与防雷”的要求 （三）《通信局（站）防雷与接地施工与验收暂行规定》的要点 （四）《中国移动通信基站防雷系统管理规定》的要点 十、拆站、搬迁、替换与割接 十一、基站空调设备安装与试机 十二、标签部分规化标准 十三、紧固件及安装 十四、基站子系统主要设备开通、功能和主要性能指标检查 十五、局房核心网元设备（含配线架）扩容工程的特别注意事项
前言 随着移动通信运营商对网络和基站建设的安全、质量、可靠性要求的进一步提高，为实现监理工作科学化、标准化、正规化、根据信息产业部发布的通信工程设计、监理和工程验收的相关规或暂行规定：省通信工程质量监督中心的相关规定和要求；国主要运营商、设备供应商提供的施工安装手册和本公司多年监理工作经验，汇编了本标准。文中被引用的文件将在段尾以简称加以标注，其中属强制性条文规定的容将用黑体字；从《YD》类文件中引用的容用宋体字；其它的采用仿宋体。 本手册供本公司监理工程师从事无线基站设备及传输、电源等配套设备安装工程监理使用，作为质量控制点和监督检查依据；也可供管理部门检查质量时使用。其中，《强制性条文》是直接涉及人民生命财产安全、人身健康、环境保护和其他公众利益的容，必须严格执行。 本文件尚未涉及的项目及指标要求，应参照设计文件和产品技术规书要求执行。 本文件与国家新标准和规相矛盾时，应执行国家新标准和规的规定。 为了使用方便，编者按类加了标题。 本文引用的主要国家规、规定有： 《工程建设标准强制性条文》（信息工程部分） 下简称《强制文》 《900/1800MHZ TDMA 数字蜂窝移动通信网工程设计规》（YD/T5104-2003） 下简称《YD5104》 《数字移动通信（TDMA）设备安装工程验收规》（YD5067-98） 下简称《YD67》 《移动通信基站防雷与接地设计规》（YD5068-98） 下简称《YD68》 《通信电源设备安装设计规》（YD5040-97） 下简称《YD40》 《通信工程电源系统防雷技术规定》（YD5078-99） 下简称《YD78》 《通信电源设备安装工程验收规》（YD5079-99） 下简称《YD79》 《通信设备安装抗震设计暂行规定》（YD5059-98） 下简称《YD59》 需要说明的是：本文提供的是建设标准，是质量控制要实现的目标，监理工程师应通过有效的控制使受监工程的质量完全符合建设标准。监理工程师还应按照《数字移动通信（TDMA）工程施工监理暂行规定》（YD/T5086-2000）和监理合同的要求全面做好监理工作，使监理工作法制化、标准化、规化、程序化。 本文很多条款适用局核心网元设备安装工程，为此专设局房核心网元设备扩容工程特别注意事项一节，可参照执行。 一、 前期工程规化标准要求 设备安装前的各分部分项工程含机房建设、铁塔和天线支撑杆（抱杆）建设、接地系统、市电和光缆引入。它们是设备安装的必要条件和基础，是基站工程质量的重要组成部分。 1．1 基站机房规化建设要求 1．1．1 基站站址选择 （1） 基站的站址不宜设在大功率无线发射台，大功率电视发射台、大功率雷达站和具有电焊设备、X光设备或生产强脉冲干扰的热合机、高频炉的企业或医疗单位附近《YD5104》。 （2） 基站的站址不宜设在易燃、易爆的仓库和材料堆积场《强制文》，以及在生产过程中容易发生火灾和爆炸危险的工业、企业附近《YD5104》。 （3） 基站四周视野应开阔，基站天线主瓣方向（200米以）没有高于天线高度的高大建筑物阻挡。 1．1．2 基站机房建设 1．1．2．1 基站机房门、窗户、地面、墙面 （1） 机房应采用钢质防盗门，门外开，防盗门不应有损坏或腐蚀生锈痕迹，门锁不锈蚀，打开容易、防盗性能良好；机房门口应设门槛，以防水、防鼠。 （2） 机房侧墙应设馈线窗，新机房馈线窗底部距地面的高度建议在2.45米左右，馈线窗中心与机列中心一般应成一直线，以保证馈线走线顺直。馈线窗室外墙下方设地网引出线，用于接通室外地排。 （3） 新机房室净空高度建议大于3米，机房墙面、地面应充分干燥。 （4） 地面平整、干净整洁，不起尘，无杂物。新建机房荷载建议大于600KG/平方米，对于租用房屋经改造作为机房使用时，应核查载荷力，必要时采用加固措施，尽量使设备及蓄电池组的荷载直接分散到承重墙上。 （5） 房顶、墙面应平整、光洁、无裂缝、不掉灰、乳胶漆漆面无剥离、脱落现 象。 （6） 机房室装修材料应采用非燃烧材料《强制文》，不得使用木地板、木隔墙、吊顶及塑料壁纸等材料。无人值守基站机房不宜作装饰性装修。 （7） 外租房作机房时，应避免窗户受阳光直射，受阳光直射时需做避光处理或用隔热板封闭窗户。 1.1.2.2 机房防火 （1）机房应配置手提式灭火器或移动式灭火器《强制文》，灭火器放置于室靠近门口，位置明显，易于取放的地方，灭火器放置处正上方标准标牌。 （2）机房不得放置易燃易爆物品。 1．1．2．3 机房防水 机房的墙壁、顶棚和地板不能有浸水的现象或潜在渗水隐患；机房所有的门，窗和馈线进出口要防止雨水渗入；所有进出机房的管线都不得让雨水沿管线流入机房；空调冷凝水管安装正确，无存水、漏水现象。 1．1．2．4 机房密封 机房的门窗应有良好的密封性，进出线缆孔洞和馈线窗孔洞在布放线缆后应采用不燃、阻燃材料将孔洞密封，应不漏光。应能防止灰尘、昆虫等从外界进入机房，以便于对机房温度和湿度的控制。 1．1．2．5 机房照明和电源插座 （1）基站机房正常照明的主要光源应采用冷光源，照度要求；离地0.8米水面上大于等于50LX。照明控制应正常。 （2）正常照明供电与工作供电（设备用电及空调用电）按不同回路供应。 （3）机房墙壁应设置必要的插座，供工程和维修用电。插座应安装牢固、整齐。 1．1．2．6 机房环境 温湿度 要求机房安装有空气调节设备，空调应能正常使用，具有来电自启动功能。机房室温度保持在18-28度；机房相对湿度在15%-80%围。 1．1．2．7 机房外应有地网引出端子（至少2个，建议3个），室、外引出端子建议在主走线架（馈线窗）正下方。 1．2铁塔与抱杆规化要求 1．2．1 一般要求《YD67》 （1）铁塔基础应符合工程设计要求。铁塔构件无明显变形。 （2）铁塔高度芭、平台、加挂支柱的安装高度及位置等均应符合工程设计要求。 （3）铁塔垂直度应符合工程设计要求，铁塔中心轴线倾斜度偏差小于等于1/1000。 （4）新建铁塔或走线架应按照主馈线接地要求预留馈线接地处：A点：平台上距抱杆底1-2m处每根抱杆各1处；B点：塔体与过桥连接处上方约1米处；高于60m的铁塔还应在塔中央增加1处。接地处应设置接地汇接排，汇接排与塔体连接螺栓不得少于2处。 （5）铁塔连接螺栓应符合下列要求： A、与铁塔基站连接的构件螺栓必须上双螺母。 B、螺栓穿向应一致，连接螺栓应顺畅穿入，无强行敲击痕迹。 C、螺母拧紧后螺栓外露丝扣为3-5扣。 D、螺母紧固应符合工程设计的力矩要求：用力矩扳手检查力矩符合工程设计要求值；铁塔全部连接螺栓均应做防松处理。 （6）铁塔防腐层质量检验：
