JDY-338可燃气体泄漏报警器使用说明书
一、技术指标
●感应气体：煤气、天然气、液化气
●电源：DC 12V直流电源或AC220V/50Hz家用电源
●工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH
●声压范围：≥70dB/m
●报警浓度：15%LEL
●恢复浓度：8%LEL
●稳定性：长期工作报警浓度误差不大于±5%LEL
●重复性：重复测试报警浓度误差不大于±5%LEL
●报警浓度误差：不大于±5%LEL
●报警方式：声光报警,切断燃气阀与输出联网信号
●消耗功率：不大于5W
注：标定气样为CH4气体
二、安装位置：可燃气体报警器安装在距气源半径1.5m以内的合适位置
●若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。
●若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板
0.3---1.0m处。
●安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。
●安装阀门控制器
（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。
（2）用螺丝和固定板把控制器固定在燃气管道上。
（3）将阀门控制器安装在液化气瓶上。
（4）用连接线把可燃气体报警器和阀门控制器连接起来。
（5）红线为正极，黑线为负极，黄线为公共接点。黄线与绿线为常闭接点，黄线与蓝线为常开接点。
三、工作、测试及维护程序
●将可燃气体探测器电源插头插入电源插座中。（或接入12V DC电源，红线为正极，黑线
为负极）。
●通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后，
橙色指示灯点亮。如果阀门控制器正常，橙色指示灯则不亮。探测器在正常探测状态下,
能自动检测到接入的阀门控制器,并将阀门打开。
●此后探头进入预热状态，绿色发光二极管每秒闪烁一次，约三分钟后，蜂鸣器发出“嘀
—”的一声，电路进入稳定的工作状态。绿色指示灯点亮，表示电路正常工作。橙色指
示灯点亮，表示阀门控制器损坏或没有装入阀门控制器。橙色指示灯闪烁，表示阀门已
经打开。如蜂鸣器长鸣且绿色发光二极管不发光，则表示可燃探头已损坏，应切断电源
并与售后服务中心联系。
●按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，阀门控制器开始关闭阀门，橙色指
示灯熄灭，表示阀门已经关闭。再次按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，
阀门控制器开始打开阀门。橙色指示灯闪烁，表示阀门已经打开。可依次循环。
●报警器探测到可燃气体泄漏后，红色发光二极管闪烁发光，同时蜂鸣器发出“嘀－嘀”
报警声，延时约10秒阀门控制器关闭阀门，联网信号输出。可燃气体排除后，报警器自
动恢复正常工作状态。阀门控制器恢复正常，需要按住开/关阀按键，听到蜂鸣器发出‘嘀
-’的一声，阀门控制器打开阀门，恢复正常监视状态。
●橙色灯亮，表示阀门控制器已损坏或没有安装阀门控制器。使用手动开/关阀功能可将其
关闭。
●如果可燃气体探测器单用户使用时，可把联网信号的常开点当作开关控制窗式排气扇将
泄漏气体排出窗外。
●如果可燃气体探测器动作异常，请把电源关闭再打开。如仍异常,请与售后服务中心联系。
四、人工检测方法
●用打火机测试法（只放气体，不点燃），每星期检测一次。
五、简易保养
●每隔6个月便需清洁一次以保持良好的工作状态，先关掉电源，用软毛刷轻扫灰尘，再
启动电源即可。
六、警情处理：当环境空气中可燃气体浓度达到或超过报警设置浓度，报警器将进入
持续报警状态，这时应：
●立即关闭管道气栓。
●立即打开窗户使室内空气流通。
●熄灭所有火源及一切能产生火花的物品（如开打火机、划火柴等）。
●避免开关各种电器。
●检查气体泄露原因，并及时通知相关部门及相关专业人员处理。
七、注意事项
●灰尘会令报警器灵敏度减退，请根据上述保养说明去除灰尘即可。
●非正常气温也许会导致误鸣，只需令空间空气流通，报警器便会自动恢复正常工作状态。
●避免在报警器附近大量使用固发喷胶、杀虫剂、油漆粘接剂、稀释剂酒精等。
可燃气体报警仪使用手册 1. 简介 本使用手册旨在帮助用户正确使用可燃气体报警仪，确保安全操作并及时发现可燃气体泄漏。 2. 产品概述 可燃气体报警仪是一种用于检测室内空气中可燃气体浓度的设备。该报警仪可监测多种可燃气体，如天然气、液化石油气等，并在浓度超过设定阈值时发出声光报警信号。 3. 使用须知 在开始使用可燃气体报警仪之前，请仔细阅读以下使用须知，并按照所述操作步骤进行操作。 3.1 安装和布置 - 报警仪应安装在室内靠近潜在泄漏源的位置，例如燃气热水器附近。 - 确保报警仪处于垂直位置，不要将其倾斜或挂在墙上。 - 在安装之前，请关闭燃气和电源。
3.2 供电和维护 - 报警仪通常使用电池供电，请定期检查电池电量并及时更换。 - 定期检测报警仪是否正常工作，以确保其敏感度和准确性。 - 注意保持报警仪的清洁和干燥，避免灰尘或水分进入设备。 3.3 报警信号和处理 - 当报警仪检测到可燃气体浓度超过设定阈值时，将发出声光 报警信号。 - 在听到报警信号时，应立即采取下列措施： - 关闭附近的燃气源或停止使用燃气设备。 - 打开窗户通风，确保室内空气流通。 - 尽快离开泄漏区域，并通知相关部门进行处理。 4. 故障排除 在使用报警仪过程中，可能会遇到一些故障情况。以下是常见 故障及解决方法： - 报警仪无法启动：检查电池是否放置正确或电池电量是否耗尽；如需要更换电池，请确保使用相同型号的电池。
- 报警仪误报警或无报警信号：检查报警仪的敏感度设置是否 正确，如有需要，请重新校准报警仪。 5. 安全注意事项 - 本报警仪仅用于检测可燃气体浓度，请勿将其用于其他用途。 - 在使用过程中，注意防止水、火或其他物质进入报警仪内部。 - 如报警仪出现故障或不准确，应停止使用，并联系专业技术 人员进行维修。 - 在进行维护、更换电池或校准时，请按照相关说明书进行操作。 6. 售后服务 如遇到报警仪使用或故障方面的问题，请联系我们的售后服务 部门，我们将竭诚为您解答和提供支持。 以上为可燃气体报警仪使用手册的简介和操作指南。请在使用 前仔细阅读手册，并按照所述进行操作，以确保安全和准确性。如 有更多疑问，请与我们联系。
可燃气体报警控制器说明书 可燃气体报警控制器说明书 1：产品概述 1.1 产品简介 本可燃气体报警控制器是一款用于监测可燃气体浓度并进行报警的设备，广泛应用于工业、商业和家庭环境中。 1.2 产品特点 - 高灵敏度：可燃气体的浓度范围广，低至ppm级别的可燃气体也能够及时检测到。 - 高准确度：采用先进的传感器技术，保证了测量准确度的提高。 - 响应迅速：一旦检测到可燃气体浓度超标，报警控制器立即发出警报信号。 - 可编程设置：用户可以根据实际需求对报警控制器的参数进行设置，如报警阈值、报警方式等。 1.3 适用范围 本可燃气体报警控制器适用于一切可燃气体监测情况，包括但不限于天然气、液化气、煤气等。
2：安装与维护 2.1 安装前准备 2.1.1 确保安装环境符合要求：安装环境应干燥、通风良好，远离有腐蚀性气体和高温环境。 2.1.2 确认电源：根据设备规格，选择合适的电源供给，并检查电源线路的接线是否正确。 2.2 安装指导 2.2.1 固定安装：将报警控制器固定在合适的位置，确保固定牢固，以免受到外力移动或摇晃。 2.2.2 接线安装：根据设备说明书，正确接线，确保电源和传感器的连接准确无误。 2.3 维护与保养 2.3.1 定期检查：定期检查报警控制器的工作状态、报警装置和传感器的故障情况，确保设备正常工作。 2.3.2 清洁保养：定期清洁报警控制器的外壳和传感器，防止尘埃和杂质对设备造成影响。 3：使用说明 3.1 开机与关机
3.1.1 开机：接通电源后，报警控制器会进行自检，确保设备正常工作。 3.1.2 关机：在正常工作状态下，按下关机按钮，报警控制器会关闭电源并停止工作。 3.2 参数设置 3.2.1 报警阈值设置：用户可以根据实际需求，设置可燃气体浓度超过多少时触发报警。 3.2.2 报警方式设置：用户可以选择报警控制器的报警方式，如声音报警、光闪烁报警等。 3.3 报警处理 3.3.1 报警信号：当可燃气体浓度超过设置的报警阈值时，报警控制器会发出警报信号。 3.3.2 报警反应：用户应立即采取相应的措施，如停止使用可燃气体，通风换气，并与相关救援部门联系。 4：附件 本文档涉及附件如下： - 使用手册 - 安装图纸
msa可燃气体报警器说明书 可燃气体报警器的原理：可燃气体报警器的工作原理是通过接收可燃气体浓度报警号的同时，报警器也会发出报警声，会同时发出报警息。报警器的气体浓度报警息会通过无线传输到控制器，通过控制器再传到显示。用户在使用可燃气体报警器时，只需按一下按钮就能对可燃气体浓度进行检测。并且报警声会自动发送到用户的手机上，让用户及时发现燃气泄漏，采取相应的措施进行防范。 1、可燃气体报警器出厂时配置了一个3 M胶管，在使用过程中如果有任何异常，请立即停止使用。 3 M胶管的长度为0 cm左右，胶管两端必须带一颗小螺丝固定，不能用手拧紧，也不能使用铁丝作为捆扎线。3 M胶管也是不可拆开连接固定的。如果需要连接，请用两根同号的小螺丝固定在1 m长的3 M胶管上，确保牢固。切记！不能将3 M胶管安装在可燃气体报警器内部！4、可燃气体报警器运行时要经常检查报警按钮是否有反应、报警号是否正常，一旦有反应会立即进行报警提示。 2、将可燃气体报警器接入控制箱电源，然后启动远程控制系统控制可燃气体报警器工作。 由于这套系统采用无线方式，因此可以由端直接与气体报警器进行连接。我们可使用配套的接收器通过无线方式与它进
行连接。也可以在端上通过手机发送指令来控制可燃气体报警器工作，但是这种方式都需要我们提前规划好。由于可燃气体报警器是一种可燃气体浓度报警器。如果发生了事故，这些传感器会同时发出报警声，通知我们人员处理。 3、如果报警器工作时有闪烁现象和异常声音，应立即停 止使用。 对可燃气体报警器进行仔细检查，如果有异常，应立即联系维修人员，并检查报警器是否完好。可燃气体报警器是检测可燃气体浓度的设备，在工作过程中难免会有一些微小的杂质，如有杂质进入报警器可能会导致报警铃报警功能失灵等。因此，可燃气体报警器一定要定期对内部组件进行清洁，保证报警器内部都是干净的。而且要保证报警器的使用寿命要保证其持续工作才能够延长其使用寿命，如果出现故障，需要及时更换报警器。 4、用户在安装使用可燃气体报警器时，需确保安全距离 的宽度应不小于2米，以便准确检测报警气体； 并且，可燃气体报警器在出厂时需经测试后方可使用。1、可燃气体报警器的安装位置：在建筑的外墙上必须安装可燃气体报警器，而且其位置要避开燃气管道以及燃气报警器的支架及内壁。2、安装环境：建议环境温度不低于5℃，相对湿度 小于60%,空气相对湿度小于70%。3、使用场所：建议使用可燃气体报警器，并且在使用过程中需保持周围环境温度在5℃
家用燃气报警器使用说 明书 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
家用燃气泄露报警报警器 安装使用说明书 安装,使用产品前,请仔细阅读使用说明书,请妥善保管好本说明书,以便日后能随时查阅, 产品概述 本产品采用高品质气体传感器，进口PIC芯片控制，安装简单接线方便，广泛用于家庭、宾馆、公寓、商场等存在可燃气体的场所进行了安全监控，可以测试天然气，液化石油气，城市管道煤气。 一、安装说明 1.1、报警器安装位置：距离气源半径米范围内，通风良好处： （A）液化气比空气重，安装在距地面约0。3米处 （B）天然气、城市煤气、一氧化碳等比空气轻、安装在距天花板0。3米处， 1.2、禁止安装位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏到的位 置。 1.3、禁止安装时间： （A）房屋未粉刷装修完， （B）刚装修完，房屋通风不足5天 （C）在房屋内打造木制家具、或者购置新木制家具，其通风不足3天的 （D）使用喷雾的灭虫剂（蚊、蟑螂。。。）空气清闲剂、发胶、胶水。。。的时间通风不足4小时的 以上时间禁止安装报警器，若忆安装的，请为报警器断电，并用塑胶袋之类的东西将报警器保护起来，足通风时间后，才开户报警器。以免损坏报警器的传感器，造
成误报（没有气体泄漏而报警），或者出现黄灯闪烁，蜂鸣器滴叫故障，以至报警器报废。 因违规以上条造成的报警器损坏，则由使用者和安装者自行负责。 二、应用 、电源灯：绿灯，工作状态常亮，报警时熄灭 、报警灯：红灯，报警器亮起，停止报警时熄灭。 、故障灯、关阀灯：黄灯，故障状态时亮起，没有黄灯的，出现故障时则红绿灯交替闪烁。 接通电源，绿灯闪烁2-5分钟后，报警器进入正常工作状态，当所检测的气体达到报警点时，红灯常亮5分钟后报警器开始报警，绿灯熄灭，报警为常亮，蜂鸣器 发出“嘀、嘀、嘀....”的报警声，当检测的气体的浓度下降到报警点以下时，报 警器测停止报警。 按动测试健可模拟报警，报警灯亮起，同时蜂鸣器发出“嘀、嘀、嘀....”的报警声，若增加联排气扇功能，当报警器报警时，会启动排气扇，自动排除有毒气体， 若加联机械手功能，当报警器报警时，已联接的机械手会自动关闭管道煤气阀，从而切断有毒气源。 增加了联网功能的，当报警器报警时，管理中心或控制中心同时收到常开常闭（NO、NC）信号。对于增加了无线功能的，则报警主机将收到无线信号。三、报警时处理办法 请立即打开门窗，关闭危害气源，不得开户或关闭任何电器开关。 立即向煤气管理部门报告，由专业人员进行检查处理。 经专业人员处理后，应对报警器做通风处理。
家用可燃气体报警器安装及使用标准 一、家用可燃气体报警器的重要性 家庭安全一直备受关注，而可燃气体泄漏是一个常见但危险的问题。可燃气体报警器作为家庭安全的重要装备，能够及时监测可燃气体的泄漏情况，一旦发现异常立即发出警报，帮助家人及时避免潜在的安全风险。正确安装和使用家用可燃气体报警器显得尤为重要。 二、家用可燃气体报警器的安装标准 1. 选择合适的位置：建议将可燃气体报警器安装在潜在泄漏的地方，如厨房、热水器附近等。避免安装在通风不良的地方，以及远离明火或者容易受高温影响的地方。 2. 固定安装：在安装可燃气体报警器时，应该选择坚固的固定位置，确保其不会因为外部因素而受到移动或者损坏。 3. 连接燃气源：如果报警器需要连接燃气源，应该按照相关说明书的要求正确连接，并在连接完毕后进行测试。 4. 定期维护：安装完毕后，定期对报警器进行维护和检查，确保其正
常工作。 三、家用可燃气体报警器的使用标准 1. 注重说明书：使用前，应该仔细阅读产品的使用说明书，深入了解 如何正确使用和处理。 2. 检测功能：定期测试报警器的检测功能，确保其能够准确地监测可 燃气体的泄漏情况。 3. 冷静处理：一旦报警器响起，应该保持冷静，并在安全的地方打开 窗户或者门窗进行通风。 4. 报警处理：如果报警器不停地响起，应该立即离开可能的泄漏地点，并拨打有关机构的紧急通信方式以及相关维修服务通信方式。 五、为什么应该安装可燃气体报警器？ 在生活中，可燃气体泄漏经常发生，一旦没有及时得到发现和处理， 很容易造成火灾或者爆炸等严重事故。安装可燃气体报警器成为了必 要的家庭安全措施。只有正确安装和使用才能最大程度地保护家人和 家庭的安全。
家用燃气泄露报警报警器 安装使用说明书 安装,使用产品前,请仔细阅读使用说明书,请妥善保管好本说明书,以便日后能随时查阅, 产品概述 本产品采用高品质气体传感器，进口PIC芯片控制，安装简单接线方便，广泛用于家庭、宾馆、公寓、商场等存在可燃气体的场所进行了安全监控，可以测试天然气，液化石油气，城市管道煤气。 一、安装说明 1.1、报警器安装位置：距离气源半径1.5米范围内，通风良好处： （A）液化气比空气重，安装在距地面约0。3米处 （B）天然气、城市煤气、一氧化碳等比空气轻、安装在距天花板0。3米处， 1.2、禁止安装位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏到的位置。 1.3、禁止安装时间： （A）房屋未粉刷装修完， （B）刚装修完，房屋通风不足5天 （C）在房屋内打造木制家具、或者购置新木制家具，其通风不足3天的 （D）使用喷雾的灭虫剂（蚊、蟑螂。。。）空气清闲剂、发胶、胶水。。。的时间通风不足4小时的 以上时间禁止安装报警器，若忆安装的，请为报警器断电，并用塑胶袋之类的东西将报警器保护起来，足通风时间后，才开户报警器。以免损坏报警器的传感器，造成误报（没有气体泄漏而报警），或者出现黄灯闪烁，蜂鸣器滴叫故障，以至报警器报废。 因违规以上1.2 1.3条造成的报警器损坏，则由使用者和安装者自行负责。 二、应用 2.1、电源灯：绿灯，工作状态常亮，报警时熄灭 2.2、报警灯：红灯，报警器亮起，停止报警时熄灭。 2.3、故障灯、关阀灯：黄灯，故障状态时亮起，没有黄灯的，出现故障时则红绿灯交替 闪烁。 2.4 接通电源，绿灯闪烁2-5分钟后，报警器进入正常工作状态，当所检测的气体达到 报警点时，红灯常亮5分钟后报警器开始报警，绿灯熄灭，报警为常亮，蜂鸣器发出“嘀、嘀、嘀....”的报警声，当检测的气体的浓度下降到报警点以下时，报警器测停止报警。 2.5 按动测试健可模拟报警，报警灯亮起，同时蜂鸣器发出“嘀、嘀、嘀....”的报警 声， 2.6 若增加联排气扇功能，当报警器报警时，会启动排气扇，自动排除有毒气体， 2.7 若加联机械手功能，当报警器报警时，已联接的机械手会自动关闭管道煤气阀，从 而切断有毒气源。 2.8 增加了联网功能的，当报警器报警时，管理中心或控制中心同时收到常开常闭（NO、 NC）信号。对于增加了无线功能的，则报警主机将收到无线信号。 三、报警时处理办法 3.1 请立即打开门窗，关闭危害气源，不得开户或关闭任何电器开关。 3.2 立即向煤气管理部门报告，由专业人员进行检查处理。 3.3 经专业人员处理后，应对报警器做通风处理。
可燃气体报警控制器操作说明 一、安装准备 1.确保控制器的安装位置远离可燃气体源并易于观察和操作。 2.确保安装位置没有其他干扰物，如电磁干扰源、振动源等。 3.安装控制器时应遵循相关的安全规范和标准，确保安全可靠。 二、连接检查 1.首先检查供电电源是否稳定，确保电源电压符合控制器的标准要求。 2.检查可燃气体传感器是否正确连接到控制器的传感器接口上。 3.检查报警器设备是否正确连接到控制器的报警接口上。 三、设置参数 1.打开可燃气体报警控制器的电源。 2.进入控制器的设置界面，根据实际需要进行相应参数的设置，包括 可燃气体浓度报警阈值、报警器的声音和闪光提示等。 3.对于多个传感器的控制器，还需设置各传感器的编号和对应的报警 阈值。 四、校准设备 1.定期对可燃气体传感器进行校准，以确保其准确度和灵敏度。 2.校准前，应在干净的空气环境中预热传感器，避免误差的产生。
3.根据校准操作流程，依次进行校准气体预吹、零点校准和量程校准等步骤。 4.校准完成后，可将传感器的测量结果与标准检测器进行对比，以验证校准结果的准确性。 五、操作维护 1.定期检查控制器的工作状态和显示屏是否正常，及时处理任何异常情况。 2.定期更换可燃气体传感器，以确保其准确度和灵敏度，并延长控制器的使用寿命。 3.定期清洁控制器的外表面，避免灰尘和污垢影响其散热和传感器的工作效果。 4.当发生可燃气体报警时，应按照指示进行相应的紧急处理和应急疏散，确保工作场所的安全。 总结： 可燃气体报警控制器的操作说明主要包括安装准备、连接检查、设置参数、校准设备和操作维护等内容。通过正确使用和维护，可燃气体报警控制器能够有效地监测环境中的可燃气体浓度，及时发出警报，保障工作场所的安全。在操作过程中，务必遵循安全规范和标准，并定期进行检查和维护，确保设备的稳定性和可靠性。
家用燃气报警器使用说 明书 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
家用燃气泄露报警报警器安装使用说明书 安装,使用产品前,请仔细阅读使用说明书,请妥善保管好本说明书,以便日后能随时查阅, 产品概述 本产品采用高品质气体传感器，进口PIC芯片控制，安装简单接线方便，广泛用于家庭、宾馆、公寓、商场等存在可燃气体的场所进行了安全监控，可以测试天然气，液化石油气，城市管道煤气。 一、安装说明 1.1、报警器安装位置：距离气源半径米范围内，通风良好处： （A）液化气比空气重，安装在距地面约0。3米处 （B）天然气、城市煤气、一氧化碳等比空气轻、安装在距天花板0。3米处， 1.2、禁止安装位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏到 的位置。 1.3、禁止安装时间： （A）房屋未粉刷装修完， （B）刚装修完，房屋通风不足5天 （C）在房屋内打造木制家具、或者购置新木制家具，其通风不足3天的（D）使用喷雾的灭虫剂（蚊、蟑螂。。。）空气清闲剂、发胶、胶水。。。的时间通风不足4小时的
以上时间禁止安装报警器，若忆安装的，请为报警器断电，并用塑胶袋之类的东西将报警器保护起来，足通风时间后，才开户报警器。以免损坏报警器的传感器，造成误报（没有气体泄漏而报警），或者出现黄灯闪烁，蜂鸣器滴叫故障，以至报警器报废。 因违规以上条造成的报警器损坏，则由使用者和安装者自行负责。 二、应用 、电源灯：绿灯，工作状态常亮，报警时熄灭 、报警灯：红灯，报警器亮起，停止报警时熄灭。 、故障灯、关阀灯：黄灯，故障状态时亮起，没有黄灯的，出现故障时则红绿灯交替闪烁。 接通电源，绿灯闪烁2-5分钟后，报警器进入正常工作状态，当所检测的气体达到报警点时，红灯常亮5分钟后报警器开始报警，绿灯熄灭，报警 为常亮，蜂鸣器发出“嘀、嘀、嘀....”的报警声，当检测的气体的浓 度下降到报警点以下时，报警器测停止报警。 按动测试健可模拟报警，报警灯亮起，同时蜂鸣器发出“嘀、嘀、嘀....” 的报警声， 若增加联排气扇功能，当报警器报警时，会启动排气扇，自动排除有毒气体， 若加联机械手功能，当报警器报警时，已联接的机械手会自动关闭管道煤气阀，从而切断有毒气源。
JDY-338可燃气体泄漏报警器使用说明书 一、技术指标 ●感应气体：煤气、天然气、液化气 ●电源：DC 12V直流电源或AC220V/50Hz家用电源 ●工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH ●声压范围：≥70dB/m ●报警浓度：15%LEL ●恢复浓度：8%LEL ●稳定性：长期工作报警浓度误差不大于±5%LEL ●重复性：重复测试报警浓度误差不大于±5%LEL ●报警浓度误差：不大于±5%LEL ●报警方式：声光报警,切断燃气阀与输出联网信号 ●消耗功率：不大于5W 注：标定气样为CH4气体 二、安装位置：可燃气体报警器安装在距气源半径1.5m以内的合适位置 ●若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。 ●若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板 0.3---1.0m处。 ●安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。 ●安装阀门控制器 （1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。 （2）用螺丝和固定板把控制器固定在燃气管道上。 （3）将阀门控制器安装在液化气瓶上。 （4）用连接线把可燃气体报警器和阀门控制器连接起来。 （5）红线为正极，黑线为负极，黄线为公共接点。黄线与绿线为常闭接点，黄线与蓝线为常开接点。 三、工作、测试及维护程序 ●将可燃气体探测器电源插头插入电源插座中。（或接入12V DC电源，红线为正极，黑线 为负极）。 ●通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后， 橙色指示灯点亮。如果阀门控制器正常，橙色指示灯则不亮。探测器在正常探测状态下, 能自动检测到接入的阀门控制器,并将阀门打开。 ●此后探头进入预热状态，绿色发光二极管每秒闪烁一次，约三分钟后，蜂鸣器发出“嘀 —”的一声，电路进入稳定的工作状态。绿色指示灯点亮，表示电路正常工作。橙色指 示灯点亮，表示阀门控制器损坏或没有装入阀门控制器。橙色指示灯闪烁，表示阀门已 经打开。如蜂鸣器长鸣且绿色发光二极管不发光，则表示可燃探头已损坏，应切断电源 并与售后服务中心联系。 ●按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声，阀门控制器开始关闭阀门，橙色指 示灯熄灭，表示阀门已经关闭。再次按住开/关阀按键，听到蜂鸣器发出‘嘀-’的一声， 阀门控制器开始打开阀门。橙色指示灯闪烁，表示阀门已经打开。可依次循环。 ●报警器探测到可燃气体泄漏后，红色发光二极管闪烁发光，同时蜂鸣器发出“嘀－嘀” 报警声，延时约10秒阀门控制器关闭阀门，联网信号输出。可燃气体排除后，报警器自 动恢复正常工作状态。阀门控制器恢复正常，需要按住开/关阀按键，听到蜂鸣器发出‘嘀 -’的一声，阀门控制器打开阀门，恢复正常监视状态。 ●橙色灯亮，表示阀门控制器已损坏或没有安装阀门控制器。使用手动开/关阀功能可将其 关闭。 ●如果可燃气体探测器单用户使用时，可把联网信号的常开点当作开关控制窗式排气扇将 泄漏气体排出窗外。 ●如果可燃气体探测器动作异常，请把电源关闭再打开。如仍异常,请与售后服务中心联系。
可燃气体检测报警器使用说明书 可燃气体检测报警器使用说明书 一、产品介绍 可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备。它通过探测细胞感应环境中的气体浓度，并根据设定的报警阈值来发出声光报警信号，以提醒用户可能存在的可燃气体泄漏风险。 二、产品特点 1. 高精度检测：可燃气体检测报警器采用先进的传感技术，能够准确地检测环境中的可燃气体浓度，并具备较高的灵敏度。 2. 快速响应：一旦探测到可燃气体浓度超过设定阈值，报警器能够迅速发出声光报警信号，及时提醒用户采取相应的安全措施。 3. 易于安装：报警器仅需通过固定底座即可简便地安装在墙壁或天花板上，操作简单便捷。 4. 可调节灵敏度：用户可以根据实际需要在设备上调节报警阈值，以适应不同环境下的可燃气体浓度要求。 三、使用方法 1. 安装：将报警器的固定底座固定在适合的位置（如墙壁或天花板），确保安装牢固。 2. 接通电源：将报警器的插头插入插座，确保报警器能够正常供电。 3. 设定报警阈值：根据实际需求，通过旋转报警器上的调节钮，调整报警器的灵敏度。请注意，过低的灵敏度可能会导致漏报，
而过高的灵敏度可能会导致误报。 4. 测试功能：按下报警器上的测试按钮，检查报警器的声音和灯光是否正常工作。若正常工作，则表示报警器已经准备就绪。 5. 日常使用：报警器在正常运行期间，会不断监测环境中的可燃气体浓度。一旦浓度超过设定的阈值，报警器将发出声光报警信号。此时，请立即采取相应的安全措施，如关闭燃气源、通风或呼叫专业人员进行处理。同时，必要时可以自行进行排气处理，并确保事态安全。 四、注意事项 1. 定期检查：请定期检查报警器的工作状态，确认报警器是否有正常的电源供应和运行状态。 2. 避免遮挡：报警器在安装时，请确保周围没有物体阻挡报警器，以免影响报警器的正常工作。 3. 防水防潮：报警器在安装的位置应避免受到雨水或水汽的影响，以免造成故障。 4. 防尘处理：保持报警器的清洁，避免积尘影响传感器的工作效果。 5. 拆卸维修：若需要拆卸或维修报警器，请咨询专业人员进行操作，以免引发安全事故。 五、故障排除 1. 报警器没有声音或灯光：请检查报警器的电源是否正常连接，若电源正常，则可能为故障现象，请咨询专业人员进行维修。 2. 报警器持续报警：请立即采取应急措施，关闭燃气源并确保安全，同时咨询专业人员进行处理。 3. 返回正常：当报警器没有报警并经过一段时间后，声音和灯
精品文档 。 1欢迎下载 设计题目： 可燃气体报警器 系 别： 应用电子与通信技术系 班 级： 学生姓名： 指导教师： 成 绩：_______________________ 2014年 7月 9 日
课程设计任务书 2014年7月9日 2欢迎下载 。
目录 第1章绪论 (1) 1.1 课题背景 (1) 1.2 设计题目 (2) 1.3 设计要求 (2) 1.4 设计技术指标 (2) 第2章电路的设计方案 (3) 2.1 方案设计 (3) 2.2确定方案的设计 (3) 第3章单元电路设计、参数计算 (5) 3.1 可燃气体浓度检测电路的设计 (5) 3.2 555多谐振荡电路 (6) 3.2.1 NE555特点 (6) 3.2.2 NE555引脚功能 (7) 3.4 参数计算 (9) 第4章整机电路的工作原理 (10) 第5章电路的组装调试 (12) 5.1 电路的组装 (12) 5.3 电路调试 (12) 结论 (13) 收获和体会 (14) 致谢 (15) 参考文献 (16) 附录1 元器件清单 (17) 3欢迎下载 。
第1章绪论 1.1 课题背景 目前普遍企业对安全生产比较重视，但是在抓安全的精细化管理上仍然不到位。有毒气体报警是一种安全的检测仪器，它只是检测空气中有毒有害气体的含量，如果有毒气体超出正常的空气含量威胁到人身安全的时候，有毒气体报警器就会自动报警器，警告人们及时的采取措施，避免事故发生。 危险化学品要加强安全管理，完善安全措施、控制事故隐患。但是，不可能达到绝对安全，仍然会出现万有一失的情况。因此，事故隐患的检测报警，在危险化学品场所有害气体或液体（蒸汽）检测报警，是非常必要的。对避免和控制事故具有重要的意义。 燃气报警器作为预防燃气泄漏的有力武器，它的出现却似乎并没有引起人们应有的注意。居家过日子，谁都离不开使用煤气，无论你的预防措施做得多好，但百密难免一疏，更何况对消防安全不采取任何措施的家庭就更加危险。因此很有必要在家里准备一个燃气报警器，随时替主人守护着燃气用具，时刻警惕着燃气这个无形杀手悄悄溜出来，帮助主人将家庭隐患消灭在萌芽之际，成为家庭安全的好管家，让家人使用燃气具时，用得安心放心。例如有很多的家庭煤气爆炸火灾，都是在不知道房间里充满了泄露出来的煤气，盲目动用电器开关而在瞬间发生的悲剧，如果有一个报警器，类似这样的悲剧就可以大大避免。 在生活和生产中都存在着种种危险，虽然我们不能预知危险的发生，但是我们可以预防它的到来。危险一旦发生则将给我们的生活和工作带来巨大的危害和损失。可燃气体报警器给我们带来了希望，虽然它不能解除所存在的安全隐患，但是给了我们重要的提示。因此，我们有必要对可燃气体报警器进行深入的研究，本课题的主要任务就是设计出可燃气体报警器的电路图，并对其进行调试与测试，为了研究的方便性，我们所选的气体为生活中 1欢迎下载 。
可燃气体报警控制器操作说明可燃气体报警控制器操作说明 目录 1、产品概述 2、产品特点 3、安装与接线 3.1 安装环境要求 3.2 安装步骤 3.3 接线说明 4、控制器参数设置 4.1 基本参数设置 4.2 报警参数设置 5、报警与故障处理 5.1 报警处理步骤 5.2 故障处理步骤 6、控制器维护与保养
6.1 定期检查 6.2 火警测试 6.3 维护与保养措施 7、常见问题解答 8、相关附件 9、法律名词及注释 1、产品概述 本文档为可燃气体报警控制器的操作说明。可燃气体报警控制 器是一种用于检测可燃气体浓度, 并在检测到可燃气体超过设定阈 值时发出报警信号的设备。它广泛应用于工业、商业和住宅等场所，提供了可靠的可燃气体泄露监测和报警保护。 2、产品特点 - 可燃气体报警控制器采用先进的传感技术，具有高灵敏度和 快速响应的特点。 - 控制器具有多种报警方式，包括声音报警、光闪报警和遥信 输出报警等。 - 可燃气体报警控制器还可与其他报警设备和监控系统进行联动，提供更完善的安全防护。
- 控制器结构紧凑，安装简便，操作方便。 3、安装与接线 3.1 安装环境要求 - 室内环境温度：-10℃~+50℃ - 相对湿度：≤95% - 室内无腐蚀性气体，无剧烈振动 3.2 安装步骤 - 将控制器固定在合适的位置，确保与控制器的通风口保持一定距离。 - 确保控制器与电源接口连接良好，并接通电源。 - 安装连接所需的传感器，并确保传感器与控制器的接口连接正确。 3.3 接线说明 - 按照图示接线图连接报警控制器与其他设备，确保接线正确且牢固。 4、控制器参数设置 4.1 基本参数设置
msa可燃气体报警器说明书 第一部分：简介 欢迎使用MSA可燃气体报警器。本说明书提供了关于如何正确操作和保养MSA可燃气体报警器的各项指南和建议。请仔细阅读本说明书，以确保您能正确使用该设备，提高工作场所安全。 第二部分：产品特性 1.可燃气体报警功能：该报警器能够检测空气中的可燃气体，并在检测到危险水平时发出警报，以提醒周围人员采取适当的安全措施。 2.灵敏度调节功能：用户可根据具体工作环境对报警器的灵敏度进行调节，以确保其能够准确地检测到存在的可燃气体。 3.可视和声音警报：警报器配有明亮的LED指示灯和高音量的声音警报装置，以确保即使在嘈杂的环境中，警报也能够得到及时的注意。 4.耐用性和防水性：该报警器采用高品质的材料制造，具有出色的耐用性和防水性能，适用于各种工作环境。 第三部分：操作指南 1.安装：将报警器固定在合适的位置，避免暴露在日光直射或强烈振动的环境中。 2.电源连接：根据说明书中的接线图连接电源，确保电源稳定并符合要求。 3.开关操作：按下报警器上的开关，检查警报器是否正常启动。如果LED指示灯亮起并发出声音警报，表示报警器正在运行。
4.灵敏度调节：根据工作环境和需求，使用灵敏度调节按钮进行调整。请参阅说明书中的详细指南。 5.定期测试：为了确保报警器正常工作，建议定期对其进行测试。按 下测试按钮，观察指示灯和声音警报是否正常。 第四部分：保养和维护 1.清洁：定期使用干净、柔软的布清洁报警器。避免使用含有化学成 分的清洁剂。 2.更换电池：根据需要更换电池，以确保报警器能够持续供电。请参 阅说明书中的电池更换指南。 3.定期维护：定期对报警器进行维护，如清理探测器，更换故障部件等。请参阅说明书中的维护指南。 第五部分：注意事项 2.请勿将报警器用于其它用途或用于非预期的场合。 3.在使用或维护报警器时，请注意自身安全，并遵守相关操作规程。 5.请遵守所在国家或地区的相关法规和标准，以确保使用符合要求的 报警器。 第六部分：售后服务 感谢您选择MSA可燃气体报警器。这是一个优秀的产品，能够在您的 工作环境中提供安全保障。希望这本说明书能够为您提供必要的指导和帮助，确保您正确使用和维护报警器。

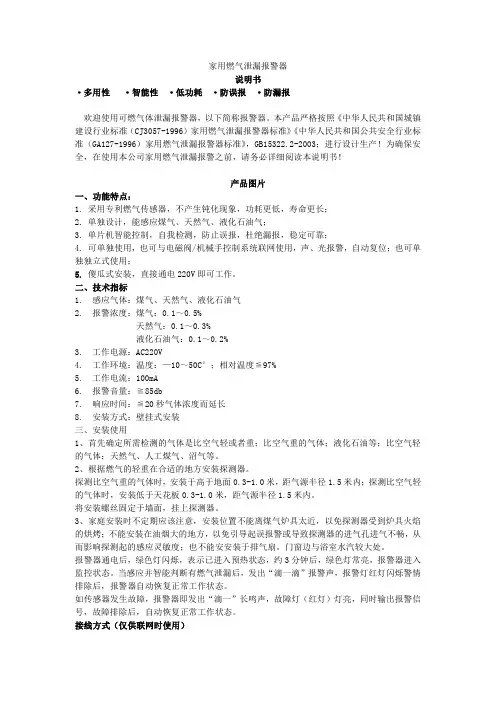

家用燃气泄漏报警器 说 明 书 ● 多用性 ●智能性 ● 低功耗 ●防误报 ●防漏报 感谢使用本公司生产的家用燃气泄漏报警器！ 本产品严格按照《中华人民共和国城镇建设行业标准（CJ3057-1996）家用燃气泄漏报警器标准》《中华人民共和国公共安全行业标准（GA127-1996）家用燃气泄漏报警器标准》进行设计生产！ 为确保安全，在使用本公司家用燃气泄漏报警之前，请务必详细阅读本说明书！ 一、型号： 壁挂式：PTK-2008N 吸顶式：PTK-2008 二、功能特点： 1. 采用专利燃气传感器，不产生钝化现象，功耗更低，寿命更长； 2. 独特设计，能感应煤气、天然气、液化石油气； 3. 单片机智能控制，自我检测，防止误报，杜绝漏报，稳定可靠； 4. 可单独使用，也可与电磁阀/机械手控制系统联网使用，声、光报警，自动复位； 5. 安装灵活； 6. 通电2~3分钟内不报警； 三、安装接线方式： A 常 开 常 闭 常开 常闭 公共端 +DC12V － 空 四、技术指标 1. 感应气体：煤气、天然气、液化石油气 2. 报警浓度：煤气：0.1～0.5% 天然气：0.1～0.3% 液化石油气：0.1～0.2% 3. 工作电源：壁挂式（PTK-2008N ）：220V AC 吸顶式（PTK-2008）：12VDC 4. 工作环境：温度：－10～50℃；相对温度≤97% 5. 工作电流：100mA 6. 报警音量：≥85db 7. 响应时间：≤20秒气体浓度而延长 五、安装使用 1. 首先确定可燃气体与空气的比重然后将本家用燃气泄漏 报警器安装固定在距气源半径1.5M 以内合适位置。 ·煤气——比空气轻，漂浮在高处 ·天然气——比空气轻、漂浮在高处 ·液化石油气——比空气重，沉积在低处 2. 依据接线图接好电源线与信号线通电后，红灯闪烁，表示 已进入探测器预热状态，约1~3分钟后，红灯熄灭（吸顶 式为绿灯常亮），报警器进入监控状态。当感应并智能判 断有燃气泄漏后，发出“滴－滴”报警声，报警灯红灯闪烁，警情排除后，报警器自动恢复正常工作状态。 3. 如传感器发生故障，报警器即发出“嘀－”长鸣声，故障灯（红灯）灯亮，同时输出报警信号，故障排除后，自动恢复正常工作状态。 六、检测保养 1. 检验方法：报警器正常工作状态下，持续5秒钟左右向气孔喷入可燃气体（通常用一只打火机以不点火方式），发生声光报警，声明功能正常。 2. 经常用吸尘器或其它方法清除进传感器气孔的灰尘及油污； 七、注意事项 1. 不要安装在室外； 2. 不要安装在通气口、换气扇、房门等风量流动较大的地方； 3. 不要安装在超出－10－50℃的地方； 4. 不要安装在很潮湿的地方； 5. 不要安装在有物件将报警器与用气设备隔离开的地方； 6. 避免在报警器附近大量使用固发喷胶、杀虫剂、油漆粘接剂、稀释剂酒精等； 7. 如发生故障，不要自行拆卸修理报警器； 八、警情处理 当环境空气中可燃气体浓度达到或超过报警设置浓度，报警器会进入持续报警状态，这时您应： 立即关闭管道气栓； 立即打开窗户使室内空气流通； 熄灭所有火源及一切能产生火花的物品（如开打火机、划 火柴等） 避免开关各种电器； 检查气体泄漏原因，并及时通知相关部门及相关专业人员 处理。
森驰燃气报警器说明书 一、燃气报警器的安装说明 1、报警器安装位置；距离气源半H5米范围内n通风良好处：（1）液化气比空气重，安装在距地面约0.3米处（2）天然气、或市媒气无水氧化碳等比空气轻，安装在距天花板约0.3米处。 2、不能安装报警器的位置：墙角、柜内等空气不易流通的位置；易被油烟等直接熏着的位置。 3、燃气报警器使用电压范围较宽，常见的是220V的民用电压品！一般12V的电压比较少见，取电方式用的是电话线式接口，适宜对安全要求较高用启0安装在粤&，C小和实用！ 预览与源文档一致，下载高清无水印 二、燃气报警器的使用说明 1、电源灯：绿灯，通电后亮起，报警时熄灭。报警灯：红灯，报警时亮起，停止报警时熄灭。 2、接通电源，练灯亮起或闪烁3分钟后，报警器开始正常工作。 3、当所检测的气体达到报警点时，报警器开始报警，绿灯熄灭，报警灯亮起，蜂鸣器发出B、B、B…”的报警声，当检测的气体的浓度下降到报警点以下时，报警器则停止报警。（一氧化碳报警有延时功能） 4、若增加了手动检测功能，当按动按键时，绿灯熄灭，报警灯亮起，蜂鸣器发出“B、B、B…”的报警声。
5、若增加了联排气扇功能，当报警器报警时，已联接的排气扇开始启动，自动排除有害气体。 6、若增加了联机械手或电磁阀功能，当报警器报警时，已联接的机械手或电磁阀会自动关闭煤气阀，从而切断有害气源。 7、若增加了联网功能的，当报警器报警时，管理中心或控制中心同时收到常开常闭（NO、NC）信号。（对于增加了无线功能的，则报警主机将收到2-3秒的无线信号）报警后可输出一对继电器无源触点信号（常开、常闭可跳线设置），用于控制通风换气设备或为其它设备提供常开或常闭报警触点。 当环境中可燃气体浓度达到设定阅值时，能发出声光报警信号，可以输出继电器无源触点信号。 当周围环境可燃气体浓度降到响应阀值以下时，处于报警状态的探测器将自动恢复到正常工作状态。
燃气报警器使用说明书 全文共四篇示例，供读者参考 第一篇示例： 燃气报警器使用说明书 一、产品简介 燃气报警器是一种用于检测室内有毒有害气体浓度的设备，主要用于检测燃气泄漏，保护家庭和工作场所的安全。它能及时发现危险气体泄漏并发出警报提示，提醒人们采取相应措施避免事故发生。 二、产品功能 1.检测功能：燃气报警器能够检测到室内的燃气浓度，如天然气、液化气等，并在浓度超过安全范围时发出声光报警信号。 2.报警功能：当燃气浓度超过设定值时，燃气报警器会发出高频响声，并闪烁警示灯，提醒用户及时采取安全措施。 3.自检功能：燃气报警器具有自检功能，可以定期检测探测器、报警器和电池是否正常运行，确保设备的正常使用。 4.报警静音功能：在确认燃气浓度不是真的危险时，可以通过按下消音按钮将报警器静音，以免误报警情况。 三、产品安装及使用
1.安装位置：燃气报警器应该安装在离燃气源相对较近的地方，比如厨房、浴室等，且距离燃气源垂直上方一米之内。同时应该避免阳光、潮湿、振动和尘埃的影响。 2.安装高度：一般建议燃气报警器安装高度不低于1.5米，离地面不低于1米。 3.电源供应：燃气报警器一般使用电池供电，安装时请查看产品说明书，使用相应规格的电池。 4.注意事项：请勿将燃气报警器安装在易燃易爆物品附近，也不要将它安装在通风不良的地方。使用前请确认设备是否有损坏，并定期 进行自检。 5.使用方法：使用时请按照产品说明书操作，正确打开或关闭开关，以确保设备正常运行。在报警时请立即采取安全措施，开窗通风、切 勿使用明火等，直至确定安全。 四、产品维护及保养 1. 定期维护：请定期对燃气报警器进行清洁和维护，保持设备的 敏感性能。可用干净的湿布擦拭设备表面，确保传感器的敏感度。 2.更换电池：若燃气报警器在使用过程中出现电池电量不足的情况，应及时更换新电池，确保设备正常运行，避免因电源问题导致设备失效。
2821000可燃/有毒气体泄漏报警器说明书 产品使用须知 尊敬的用户： 感谢您使用临沂安福电子的产品,请您在购置产品后保存好随机附带的所有资料,以保证您享受到我们及时周到的售后支持和效劳. ◎在使用本产品之前请仔细阅读本说明书,以便正确使用 ◎本产品只作为可燃气体检测报警请勿用作他用 ◎根据周围环境和状况,对报警器进行适当的设置,以保证平安 ◎请定期实施点检 点检周期1-3个月 点检方法：用点检气体或监视气体对探测器进行点检动作 点检工程：声、光报警,报警输出 ◎本产品的安装需由专业人员实施,严禁不按说明书的要求安装、使用、分解或改造等
目录一、概述 (5) 系统结构及工作原理 1.系统组成 (6) 2.主机结构 (7) 3.探测器机构 三、系统主要技术参数 (10) 工作状态.11 五、功能菜单及操作指南13 1.主控面板按键说明 (13) 2.密码的输入方法 (14) 3.功能菜单的使用 (15) 1.自检和复位功能的使用 (15) 2.功能参数的使用和修改 (15) 3.查询功能 (15) 4.参数修改 (16) 六、系统安装说明 (21) 1.信号线的安装要求 (21)
2.电源线的安装要求 (23) 3.限制器的安装 (23) 6.探测器调试 7.点检说明 (26) 七、常见故障和维修 (27) 八、定货须知 (28) 一、概述 山东省临沂市安福电子是从事开发、设计、销售易燃、易爆 气体检测报警设备的专业生产厂家.产品广泛应用于石油、化工、冶金、 城市燃气、建筑等行业行可燃气体的泄露检测. ZBK-1000型可燃/毒性气体报警限制器,是一种可燃/毒性气体泄露检 测报警限制系统 ,主要是为城市居民住宅小区、 高层居民住宅楼宇之物业安 全治理和石油、石化、冶金等行业而专门设计的. ZBK-1000型可燃/毒性气体报警限制系统,主要由4888点型可燃/毒性 气体探测器〔以下简称探测器〕和ZBK-1000型可燃/毒性气体报警限制器 〔以下简称限制器 〕两局部组成.限制器通过采集探测器周围的气体浓度, 对其进行分析处理完成报警功能并可将报警信息上传至消防限制平台.控 制器采用双电源工作,主供电源由市电电网直接供电 ,备用电源由内置的蓄 电池供电,当主电源掉电时可自动转换至备用电源工作.探测器直接由控 制器供电,各探测器分别工作互不干扰且通道间可以随意调换.所有的探 测器均通过三根导线〔又称信号线〕与限制器相连接； ZBK-1000型可燃/毒性气体报警限制器为壁挂式,限制器采用高亮数 码管显示,用于 4.探测器的安装 23 5.主机与探测器的线路连接 25 26 附录： 可燃气体危险特性 29
