电工符号大全图解 基础知识

电工不会电气图上的符号就尴尬了！这份电气工程图形符号大
全赶快收藏~
在看电气图纸过程中，我们经常会遇到不熟悉或者看不懂的图形符号，下面小编就给大家总结了一些常用的符号它所表示的含义，希望能对大家有所帮助。

熟能生巧，收藏本文，经常看看，识图再不费力！
好文推荐
电气元件知识大全：实物图、作用、型号分类、工作原理、符号都有
电路看不懂？掌握这4种基本控制电路，看电路不再难
低压万能断路器常见故障，物业电工了解几个，老电工来告诉你变压器的结构功能，高温报警超温跳闸，过电流过电压。

电工识图符号大全电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR声旌旗灯号HA 光旌旗灯号HS 指导灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW衔接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 掌握小母线WC 旌旗灯号小母线WS 闪光小母线WF 变乱音响小母线WFS 预告音响小母线WPS 电压小母线WV 变乱照明小母线WELM 避雷器 F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压呵护器件FV 电容器 C 电力电容器CE 正转按钮SBF 反转按钮SBR 停滞按钮SBS 紧迫按钮SBE 实验按钮SBT 复位按钮SR 限位开关SQ接近开关SQP 手动掌握开关SH 时光掌握开关SK 液位掌握开关SL 湿度掌握开关SM 压力掌握开关SP 速度掌握开关SS 温度掌握开关,帮助开关ST 电压表切换开关SV 电流表切换开关SA整流器U 可控硅整流器UR 掌握电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI电念头M 异步电念头MA 同步电念头MS 直流电念头MD 绕线转子感应电念头MW 鼠笼型电念头MC电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL跳闸线圈YT 合闸线圈YC 气动履行器YPA,YA 电动履行器YE发烧器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC光电池,热电传感器 B 压力变换器BP 温度变换器BT 速度变换器BV 时光测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM帮助文名称字符号A 电流A 模仿ACA 交换主动AUTACC 加快ADD 附加ADJ 可调AUX 帮助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 掌握CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧迫F 快速FB 反馈FW 正,向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中央线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 呵护PE 呵护接地PEN 呵护接地与中性线共用PU 不接地呵护R 记载R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 旌旗灯号ST 启动SSET 置位.定位SAT 饱和STE 步进STP 停滞SYN 同步T 温度T 时光TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄。

符号
KA
说明
电流继电器是串联在电路中使用的，继电器线圈本身内阻极低，不致影响电路的状态，当电路中通过大电流时动作，同样可以整定某个电流为动作电流值，常用作电力系统的过流保护等处。当电路中电流达到整定值，该继电器的触点就发生切换动作的，叫电流继电器。其电磁线圈的阻抗值很小，线圈电流往往达到1-5安培。该继电器串联在电路中。
应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。
注意：压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。）
符号
SQ
说明
行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
符号
QS
Hale Waihona Puke 说明负荷开关、控制开关、隔离开关、旋钮开关四者符号都为QS。
四者区别：
隔离开关——只能开断和接通系统空载电流，并且作为主接线系统明显断开点，在检修过程中作为系统明显断开点，但不具备灭弧作用，不能带负荷操作
负荷开关——可以开断和接通系统正常负载电流，但不能分断系统故障电流。
旋钮开关——有可复位的，有两档的即开、关状态转换，有三档的一般用于手动、自动、停止转换。
KP
说明
压力继电器：1.压力继电器，液压术语，是液压系统中当流体压力达到预定值时，使电接点动作的元件。2.是将压力转换成电信号的液压元器件，客户根据自身的压力设计需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。（压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器（见图）的工作原理作一介绍：当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。

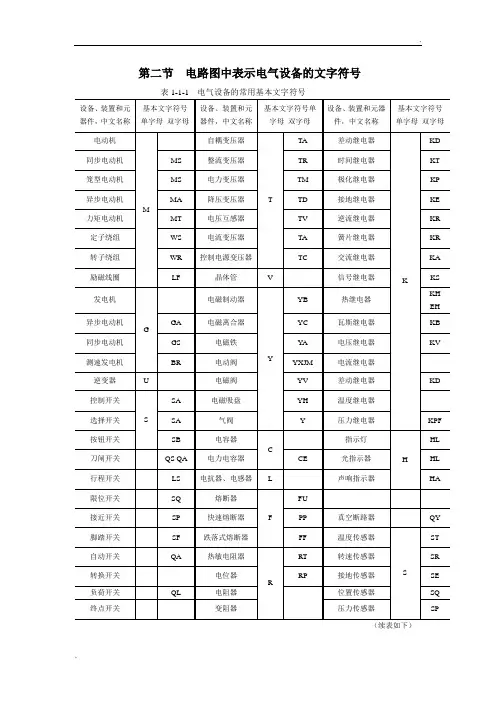

第二节电路图中表示电气设备的文字符号表1-1-1 电气设备的常用基本文字符号（续表如下）表1-1-2 电路图中常用的辅助文字符号（续表）第四节电气设备图形符号1．表示导线连接敷设的图形符号将电气设备图形符号用粗或细的线条进行连接后，就构成了一个完整的电路图。

我们看到的粗或细的线条称之线型符号。

线型符号用来表示各种导线。

如不同的绝缘导线、电缆，不同形状的母线。

图1-1-4所示为常见的塑料绝缘导线。

它在电路上使用非常普遍，适用于各种线路。

除绝缘导线外还有各种电缆、母线。

图1-1-4塑料绝缘导线在电路图上都是用线型符号与文字符号（汉语拼音字母、数字）共同来表示，包括导线名称、型号、规格、数量、敷设方式、连接方法等信息。

各类型符号见表1-1-7~表1-1-12。

图形符号说明图形符号说明电缆穿金属管保护挂在钢索上的线路电缆穿非金属管保护水下（海底）线路柔软导线地下线路星形接线三角形连接架空线路电缆穿管保护母线伸缩接头电缆铺砖保护事故照明屏蔽导线装在吊钩上的封闭母线图形符号说明图形符号说明中途穿线盒或分线盒装在支柱上的封闭母线封闭式母线表1-1-8 表示导线、母线线路的图形符号图形符号说明图形符号说明电线、导线、母线线路一般符号斜线表示三根导线斜线上数字表示导线根数母线一般符号直流母线交流母线滑触线中性线保护和中性共用线保护线具有保护线和中性线的三相配线表1-1-9 表示设备内部连接与绕组连接用的图形符号图形符号说明图形符号说明两相绕组两个绕组V型（60）连接的三相绕组1．星形连接的三相绕组2．中性点引出的星形连接的三相绕组连接的六相绕组T形连接的三相绕组中性点引出的四相绕组三角形连接的三相绕组开口三角形连接的三相绕组表1-1-10 表示导线敷设方向的图形符号图形符号说明图形符号说明引上引下由下引来由上引来引上并引下由上引来再引下由下引来再引上表1-1-11 表示端子和导线连接的图形符号图形符号说明图形符号说明示例：导线的交叉连接示例：导线的交叉连接单线表示法导线的不连接（跨越）导线直接连接导线的连接导线的交换相序的变更或极性的反向（示出用单线表示n根导线）电缆接线盒，电缆分线盒1单线表示2多线表示端子可拆卸的端子导线或电缆的分支和合并导线的多线连接导线的不连接（跨越）多线表示法导线的交换（换位）示例：示出相序的变更导线的不连接（跨越）单线表示法电缆密封终端头不需要示出电缆芯线的终端头多线表示（示出带一根三芯电缆）单线表示图形符号说明图形符号说明1接触器主触点接触器辅助触点2（常开触点）3（常闭触点）2．执行器件的图形符号表1-1-13~表1-1-26所示出的图形符号，用于系统图、原理接线图、控制电路中。
