差压变送器按键设定说明书V2.3

M6设定为 400Pa
M7机械位置零点调整参数
在M7参数界面，在差压 变送器安装就位后，在 确保没有压力引入表头 情况下，同时按住▼， ▲两个键5秒钟，机械( 物理)零点就调好了，此 时输出0Pa(4mA)
M8参数（不用）
M9参数（故障时输出电流）
M10参数（键/功能 禁用）
M11输出特性（流量测量平方根输出）
M12参数（不用）
M13参数：测量值显示选择
1.压力单位 2. 电流mA 3. 百分比%
按键
M14压力单位选择（选数（不要调整）
M2参数 （通过按M键）
M3参数（不要调整）
(电子阻尼)时间常数M4
M4根据现场 情况决定,一 般设为10-15 左右.通过按 ”▼”,”▲”键调 整，M健存储
M5量程起点，可修改
M5设定值为 0Pa
M6量程终点，可修改

差压变送器使用说明书范本差压变送器概述1、差压变送器的定义：差压变送器是一种用于测量流体中压力差的仪器，它将压力差转换为标准信号输出，以便进行监测和控制。

2、差压变送器的工作原理：差压变送器通过测量流体中两个点的压力差来确定流体的流速或流量。

它通常由传感器、信号处理器和输出模块组成。

3、差压变送器的应用领域：差压变送器广泛应用于石油化工、电力、冶金、水处理等行业，用于测量液体、气体或蒸汽的流速、流量、液位等参数。

差压变送器校验步骤1、校验前的准备工作：在进行差压变送器校验之前，需要对校验仪器进行准备，包括选择合适的校验仪器、检查仪器的状态和准备所需的校验介质等。

2、校验仪器的选择：根据差压变送器的型号和规格，选择合适的校验仪器，确保校验仪器的测量范围和精度能够满足校验要求。

3、校验步骤详解：(1)校验仪器的连接：将校验仪器与差压变送器正确连接，确保信号传输的稳定和可靠。

(2)校验仪器的调零：根据校验仪器的操作说明，进行调零操作，使校验仪器的零点与实际零点一致。

(3)校验仪器的校准：根据校验仪器的操作说明，进行校准操作，使校验仪器的测量结果与标准值一致。

(4)校验结果的记录：将校验结果记录下来，包括校验日期、校验人员、校验数值等信息，以备后续参考和比对。

差压变送器调试步骤1、调试前的准备工作：在进行差压变送器调试之前，需要对调试仪器进行准备，包括选择合适的调试仪器、检查仪器的状态和准备所需的调试介质等。

2、调试仪器的选择：根据差压变送器的型号和规格，选择合适的调试仪器，确保调试仪器的测量范围和精度能够满足调试要求。

3、调试步骤详解：(1)调试仪器的连接：将调试仪器与差压变送器正确连接，确保信号传输的稳定和可靠。

(2)调试仪器的调零：根据调试仪器的操作说明，进行调零操作，使调试仪器的零点与实际零点一致。

(3)调试仪器的校准：根据调试仪器的操作说明，进行校准操作，使调试仪器的测量结果与标准值一致。

(4)调试结果的记录：将调试结果记录下来，包括调试日期、调试人员、调试数值等信息，以备后续参考和比对。

测量模式
<M> <Z>
设置 4mA 点量程
选择修改的数字 <S> 或小数点
调整数值或小数 点位置
<M><><Z> 设置 20mA 点量程
选择修改的数字 <S> 或小数点
调整数值或小数 点位置
<M>
<M>
设置阻尼时间
<Z> 选择修改的数字 <S> 调整数值或小数 <M>
或小数点
点位置
<M>
<S> 设置显示模式

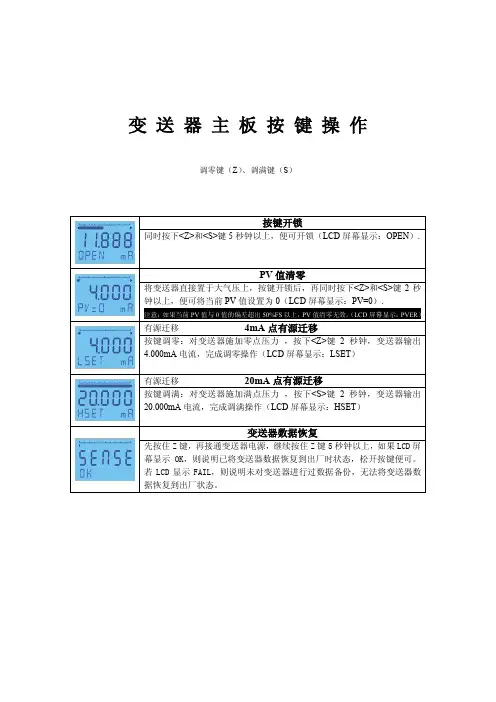

变送器主板按键操作
调零键（Z）、调满键（S）
按键开锁
同时按下<Z>和<S>键 5 秒钟以上，便可开锁（LCD 屏幕显示：OPEN）.
PV 值清零
将变送器直接置于大气压上，按键开锁后，再同时按下<Z>和<S>键 2 秒
钟以上，便可将当前 PV 值设置为 0（LCD 屏幕显示：PV=0）.
注意：如果当前 PV 值与 0 值的偏差超出 50%FS 以上，PV 值清零无效。（LCD 屏幕显示：PVER）
有源迁移
4mA 点有源迁移
按键调零：对变送器施加零点压力 ，按下<Z>键 2 秒钟，变送器输出
4.000mA 电流，完成调零操作（LCD 屏幕显示：LSET）
有源迁移
20mA 点有源迁移
按键调满：对变送器施加满点压力 ，按下<S>键 2 秒钟，变送器输出
20.000mA 电流，完成调满操作（LCD 屏幕显示：HSET）
变送器数据恢复
先按住 Z 键，再接通变送器电源，继续按住 Z 键 5 秒钟以上，如果 LCD 屏 幕显示 OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可。 若 LCD 显示 FAIL，则说明未对变送器进行过数据备份，无法将变送器数 据恢复到出厂状态。

压差变送器使用说明书一、产品概述压差变送器是一种测量与控制压力差的设备，广泛应用于工业生产及自动化控制系统中。

本说明书将详细介绍压差变送器的使用方法、技术参数及注意事项，以帮助用户正确使用和维护该设备。

二、产品特点与技术参数1. 产品特点：- 高精度测量：压差变送器采用先进的传感技术，能够实时准确地测量压力差，保证测量结果的精度及可靠性。

- 故障诊断功能：配备故障自检功能，能够自动检测设备状态，及时发现故障并提供相应的报警信号，方便用户进行维修与保养。

- 安装便捷：产品外观小巧，适用于各种空间限制的安装环境，同时可以通过不同安装方式（法兰式、插入式等）进行快速安装。

2. 技术参数：- 测量范围：0~1000 kPa- 精度等级：0.5级- 工作温度：-20℃~80℃- 输出信号：4~20 mA- 环境湿度：≤85%RH三、使用方法1. 安装准备：- 在进行安装前，请确保电源已经切断，并按照压差变送器的安装要求选择合适的安装位置。

- 检查压差变送器的连接口及电缆线路是否完好无损，如发现破损现象，请及时更换。

- 为避免电气连接时的误操作，请务必在进行电气连接前认真阅读下一步中的注意事项。

2. 电气连接：- 将压差变送器的电缆线路连接至控制系统或显示设备的相应接口上。

请务必确保接线正确、稳固可靠，并防止接线触碰到其他元件或裸露电线。

3. 参数设置：- 连接完成后，连接导线的另一端接入电源，打开电源后，电源指示灯将亮起。

- 根据具体的控制要求，通过控制系统或显示设备进行相应的参数设置，包括量程范围、报警阈值等。

4. 定期维护：- 为确保测量结果的准确性和设备的正常运行，请定期对压差变送器进行检查和维护。

- 清洁检查：使用干净、柔软的布轻轻擦拭设备外部，并检查是否有灰尘或污垢积聚。

- 定期校准：推荐每年进行校准，以保证设备的准确性。

四、注意事项1. 使用环境：- 压差变送器应在干燥、无腐蚀性气体的环境中使用，避免长时间暴露于高温、高湿度及腐蚀性气体中。
