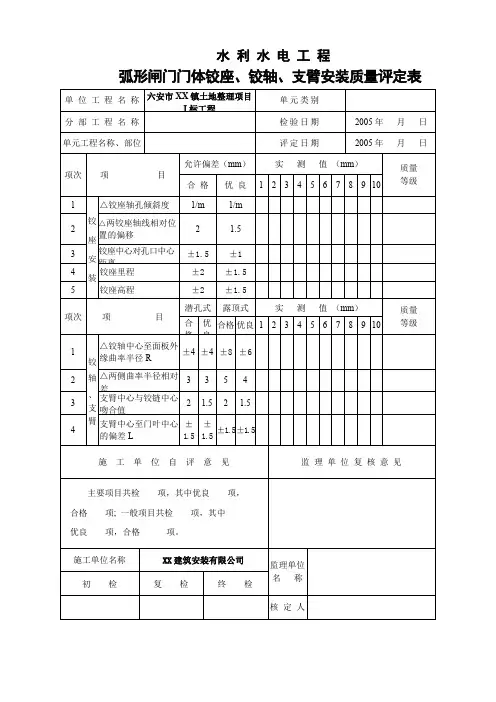

弧形闸门底槛安装质量检查表
分部工程名称 单元工程名称
安装部位 安装内容
安装单位 开/完工日期
年 月 日？ 年 月
日
项次 检验项目 允许偏差 （mm 实测值（mm 合格数 优良数
质量 等
级
1 2 3
主
控
项
目
1 对孔口中心线6 （工作范围内） ± 5.0
2
工作表面一端对 另
一端的咼差
Lv 10000
2.0
L>10000
3.0
3 工作表面平面度 2.0
4 工作表面组合处的错位 1.0
5
表面扭
曲值？
工
作范围内 表
面宽度B
BV 100
1.0
100
200
1.5
B>200
2.0
般
项
目
1
里程 ± 5.0
2 高程 ± 5.0
检查意见：
主控项目共 项，其中合格 项，优良 项，合格 率，优良率 %
一般项目共 项，其中合格 项，优良 项，合格 率，优良率 %
测量人 年 月曰 安装单位 评定人 年 月 日 监理工程师
年 月 日

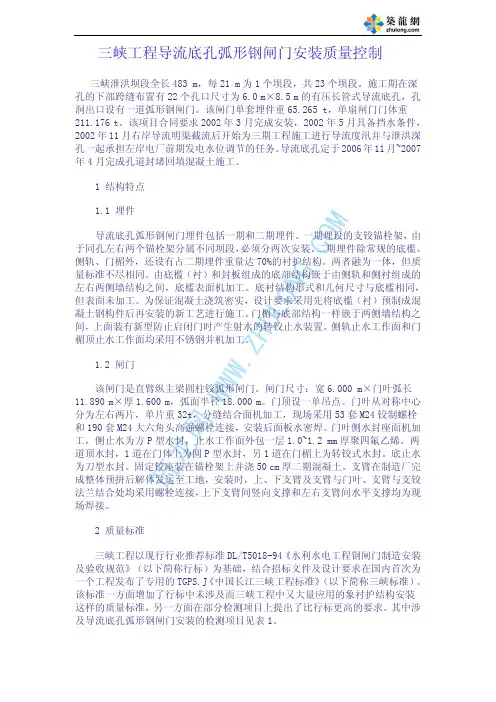

筑龙网 W W W .Z H U L O N G .C OM 三峡工程导流底孔弧形钢闸门安装质量控制三峡泄洪坝段全长483 m，每21 m 为1个坝段，共23个坝段。
施工期在深孔的下部跨缝布置有22个孔口尺寸为6.0 m×8.5 m 的有压长管式导流底孔，孔洞出口设有一道弧形钢闸门。
该闸门单套埋件重65.265 t，单扇闸门门体重211.176 t。
该项目合同要求2002年3月完成安装，2002年5月具备挡水条件，2002年11月右岸导流明渠截流后开始为三期工程施工进行导流度汛并与泄洪深孔一起承担左岸电厂前期发电水位调节的任务。
导流底孔定于2006年11月~2007年4月完成孔道封堵回填混凝土施工。
1 结构特点1.1 埋件导流底孔弧形钢闸门埋件包括一期和二期埋件。
一期埋设的支铰锚栓架，由于同孔左右两个锚栓架分属不同坝段，必须分两次安装。
二期埋件除常规的底槛、侧轨、门楣外，还设有占二期埋件重量达70%的衬护结构。
两者融为一体，但质量标准不尽相同。
由底槛（衬）和封板组成的底部结构嵌于由侧轨和侧衬组成的左右两侧墙结构之间，底槛表面机加工。
底衬结构形式和几何尺寸与底槛相同，但表面未加工。
为保证混凝土浇筑密实，设计要求采用先将底槛（衬）预制成混凝土钢构件后再安装的新工艺进行施工。
门楣与底部结构一样嵌于两侧墙结构之间，上面装有新型防止启闭门时产生射水的转铰止水装置。
侧轨止水工作面和门楣顶止水工作面均采用不锈钢并机加工。
1.2 闸门 该闸门是直臂纵主梁圆柱铰弧形闸门。
闸门尺寸：宽6.000 m×门叶弧长11.890 m×厚1.600 m，弧面半径18.000 m。
门顶设一单吊点。
门叶从对称中心分为左右两片，单片重32t，分缝结合面机加工，现场采用53套M24铰制螺栓和190套M24大六角头高强螺栓连接，安装后面板水密焊。
门叶侧水封座面机加工，侧止水为方P 型水封，止水工作面外包一层1.0~1.2 mm 厚聚四氟乙烯。
弧形闸门侧轮导板安装质量检查表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．分部工程、单元工程名称填写应与表5.4相同。
2．检验部位如图E-12所示。
图E-12 弧形闸门侧轮导板安装
3．单元工程安装质量检验项目质量标准：
（1）合格等级标准：
1）主控项目，检测点应100%符合合格标准。
2）一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
4．表中数值为允许偏差。
