第9章触发器与时序逻辑电路(4)

第12章时序逻辑电路自测题一、填空题1．时序逻辑电路按状态转换情况可分为时序电路和时序电路两大类。

2．按计数进制的不同，可将计数器分为、和N进制计数器等类型。

3．用来累计和寄存输入脉冲个数的电路称为。

4．时序逻辑电路在结构方面的特点是：由具有控制作用的电路和具记忆作用电路组成。

、5．、寄存器的作用是用于、、数码指令等信息。

6．按计数过程中数值的增减来分，可将计数器分为为、和三种。

二、选择题1．如题图12.1所示电路为某寄存器的一位，该寄存器为。

A、单拍接收数码寄存器；B、双拍接收数码寄存器；C、单向移位寄存器；D、双向移位寄存器。

2．下列电路不属于时序逻辑电路的是。

A、数码寄存器；B、编码器；C、触发器；D、可逆计数器。

3．下列逻辑电路不具有记忆功能的是。

A、译码器；B、RS触发器；C、寄存器；D、计数器。

4．时序逻辑电路特点中，下列叙述正确的是。

A、电路任一时刻的输出只与当时输入信号有关；B、电路任一时刻的输出只与电路原来状态有关；C、电路任一时刻的输出与输入信号和电路原来状态均有关；D、电路任一时刻的输出与输入信号和电路原来状态均无关。

5．具有记忆功能的逻辑电路是。

A、加法器；B、显示器；C、译码器；D、计数器。

6．数码寄存器采用的输入输出方式为。

A、并行输入、并行输出；B、串行输入、串行输出；C、并行输入、串行输出；D、并行输出、串行输入。

三、判断下面说法是否正确，用“√"或“×"表示在括号1．寄存器具有存储数码和信号的功能。

( )2．构成计数电路的器件必须有记忆能力。

( )3．移位寄存器只能串行输出。

( )4．移位寄存器就是数码寄存器，它们没有区别。

( )5．同步时序电路的工作速度高于异步时序电路。

( )6．移位寄存器有接收、暂存、清除和数码移位等作用。

（）思考与练习题时序逻辑电路的特点是什么?时序逻辑电路与组合电路有何区别?在图12.1电路作用下，数码寄存器的原始状态Q3Q2Q1Q0=1001，而输入数码D3D2D1D0=0110时，在CP的作用下，Q3Q2Q1Q0状态如何变化?题图12.2所示移位寄存器的初始状态为111，画出连续3个C P脉冲作用下Q2Q1Q0各端的波形和状态表。

值得注意的是，由于本征激发随温度的升高而加剧，导致 电子—空穴对增多，因而反向电流将随温度的升高而成倍增 长。反向电流是造成电路噪声的主要原因之一，因此，在设 计电路时，必须考虑温度补偿问题。
章目录
电工电子技术
1. 半导体中少子的浓度虽然很低 ，但少子对温度 非常敏感，因此温度对半导体器件的性能影响很 大。而多子因浓度基本上等于杂质原子的掺杂浓
是这种半导体的导 电主流。
＋4
＋4
＋4
在室温情况下，本征硅中的磷杂质等于10-6数量级时，电 子载流子的数目将增加几十万倍。掺入五价元素的杂质半导
体由于自由电子多而称为电子型半导体，也叫做N型半导体。
章目录
电工电子技术
＋4
＋－ 4
＋4
掺入硼杂质的硅半
+
B
导体晶格中，空穴 载流子的数量大大
＋4
＋4
＋4
章目录
电工电子技术
＋4
＋4
＋4
自由电子载流子运动可以形
容为没有座位人的移动；空穴
载流子运动则可形容为有座位
＋4
＋4
＋4 的人依次向前挪动座位的运动。
半导体内部的这两种运动总是
共存的，且在一定温度下达到
动态平衡。
＋4
＋4
＋4
半导体的导电机理
半导体的导电机理与金属导体导电机理有本质上的区别： 金属导体中只有自由电子一种载流子参与导电；而半导体中 则是本征激发下的自由电子和复合运动形成的空穴两种载流 子同时参与导电。两种载流子电量相等、符号相反，即自由 电子载流子和空穴载流子的运动方向相反。
学习与归纳 度，所以说多子的数量基本上不受温度的影响。
2. 半导体受温度和光照影响，产生本征激发现象而出现电子、空 穴对；同时，其它价电子又不断地 “转移跳进”本征激发出现 的空穴中，产生价电子与空穴的复合。在一定温度下，电子、空 穴对的激发和复合最终达到动态平衡状态。平衡状态下，半导体 中的载流子浓度一定，即反向电流的数值基本不发生变化。

与该当前的输入信号有关，而且与此前电路的状态有关。
结构特征:由组合逻辑电路和存储电路组成,电路中存在反馈。 锁存器和触发器是构成时序逻辑电路的基本逻辑单元 。
2
4.1 概述 一、触发器的概念及特点 １.概念：
FF: (Flip-Flop, 简称FF)能够存储１位二进制信号 的基本单元电路。
２.特点： （１）有两个稳定的状态：０状态和１状态。 （２）在触发信号控制下，根据不同输入信号可置成 0或1状态。 （触发信号为时钟脉冲信号）

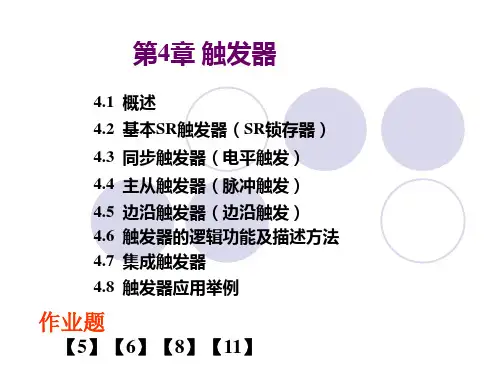

第4章 触发器
4.1 概述
4.2 基本SR触发器（SR锁存器）
4.3 同步触发器（电平触发）
4.4 主从触发器（脉冲触发）
4.5 边沿触发器（边沿触发） 4.6 触发器的逻辑功能及描述方法 4.7 集成触发器 4.8 触发器应用举例
作业题
【5】【6】【8】【11】
1
时序逻辑电路与锁存器、触发器： 时序逻辑电路: 工作特征：时序逻辑电路的工作特点是任意时刻的输出状态不仅
1、电路结构 以基本SRFF为基础，增加两个与非门。
置1端 时钟信号 (高电平有效) （同步控制）
置 0端 (高电平有效)
图4-5 同步SRFF
13
2、工作原理
分析CLK=0时： 有 SD’ =RD’=1， 则Q、Q’不变。 分析CLK=1时： （1）S=R=0时，有SD’ =RD’=1：Q、Q’不变(保持原态） （2）S =0, R=1：输出Q=0, Q’=1 （置0状态） （3）S =1, R=0：Q=1, Q’=0 （置1状态） （4）S=R=1：Q=Q’=1（未定义状态）
t t
1
主
O
Q
从
O
图4-13 主从JKFF波形

第1章 数制和码制 一、填空题1．数制转换：（011010）2 =（ ）10 =（ ）8 =（ ）16。

2．数制转换：（35）10 =（ ）2 =（ ）8 =（ ）16。

3．数制转换：（251）8 =（ ）2 =（ ）16 =（ ）10。

4．数制转换：（4B ）16 =（ ）2 =（ ）8 =（ ）10。

5．数制转换：（69）10 =（ ）2 =（ ）16 =（ ）8。

6．将二进制数转换为等值的八进制和十六进制数 （10011011001）2 =（ ）8 =（ ）16。

7．将二进制数转换为等值的八进制和十六进制数 （1001010.011001）2 =（ ）8 =（ ）16。

一、填空题答案： 1．26、32、1A ； 2．100011、43、 23； 3．10101001、A9、169； 4．1001011、113、75； 5．1000101、45、105； 6．2331、4D9； 7．112.31、4A.64。

第2章 逻辑代数基础 一、填空题1．逻辑函数Y AB A B ''=+，将其变换为与非-与非形式为 。

2．逻辑函数Y A B AB C ''=+，将其变换为与非-与非形式为 。

3. 将逻辑函数AC BC AB Y ++=化为与非-与非的形式，为 。

4．逻辑函数Y A A BC '''=+，化简后的最简表达式为 。

5．逻辑函数Y A B A B ''=++，化简后的最简表达式为 。

6．逻辑函数()()Y A BC AB ''''=+，化简后的最简表达式为 。

7. 逻辑函数Y AB AB A B ''=++，化简后的最简表达式为 。

一、填空题答案1．()()()Y AB A B '''''= ； 2．()()()Y A B AB C '''''=； 3． ()()()()Y AB BC AC ''''=； 4． Y A '=； 5．1Y =； 6．1Y =； 7．Y A B =+。
