门口机说明书
前言
非常感谢您选购本公司数字可视对讲产品，希望我们的产品和服务能够给您的生活带来方便和快乐！
为了让您更轻松愉快的使用本公司产品，使用前请仔细阅读本说明书，谢谢！
本说明书中提及的产品性能及规格，如有变动，恕不另行通知。

所有的图例，仅供参考，以实物为准。

版权所有·不得翻印
本产品的所有部分，包括配件和软件等，其所有权都归本公司所有，未经本公司授权许可，不得任意仿制、拷贝或转译。

本说明书没有任何形式的担保、立场表达或者其它暗示。

若有任何因本说明书或其提到之产品的所有信息，所引起直接或者间接的数据流失、利益损失或事业终止，本公司及其所属员工恕不为其承担任何责任。

除此之外，本说明书所涉及的产品规格及信息仅供参考，内容亦会随时升级，恕不另行通知。

本说明书的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其承担任何责任。

本说明书中所谈到的产品名称仅做识别之用，而这些名称可能是属于其它公司的注册商标或是版权。

目录
2基本功能 (3)
2.1可视对讲功能 (3)
2.2密码开锁 (3)
2.3音量设置 (3)
2.4密码设置 (3)
2.5状态查询 (3)
2.6门禁刷卡 (3)
3结构示意图 (4)
4技术参数 (5)
5设置操作说明 (5)
6主页 (6)
7呼叫通信 (7)
7.1管理机呼叫规则 (7)
7.2呼叫拨号 (7)
7.2.1呼叫 (7)
7.2.2来电接听 (7)
7.2.3挂断 (7)
8设备接口说明 (7)
9.设备安装指南 (9)
9.1设备的安装 (9)
9.2安装注意事项 (9)
9.3安装设置指导 (10)
1.产品概述
随着数字时代的到来，本公司创造了第四代楼宇可视对讲系统，让可视对讲系统也进入全新的数字时代，成为安防行业的领军企业，同时也引导着行业的发展方向。

彩色可视门口机是本公司众多数字产品的一员，该室内机显示屏采用的是液晶显示屏，其核心部分采用了高性能的CPU，用高档ABS材料和金属材料打造出的机身，使得该产品从众多同类产品中脱颖而出。

性能稳定，安装方便，按键手感舒适，使用寿命长，而且功耗低，绝对是您不二的选择！选择数字产品，享受数字化生活。

2基本功能
2.1可视对讲功能
门口机可以作为“被叫”或者“主叫”与管理机、室内机通话，并可进行可视对讲。

2.2密码开锁
门口机按“#”键打开密码开锁界面，输入密码后再按“#”键即可开锁2.3音量设置
在主界面按“*”键，同时再按数字键2即可打开音量设置界面，可以设置喇叭，铃声和咪头音量
2.4密码设置
在主界面按“*”键，同时再按数字键9即可打开密码设置界面，可以修改密码
2.5状态查询
在主界面按“*”键，同时再按数字键5即可打开状态查询界面，可以设置本机IP地址，本机编号和软件版本
2.6门禁刷卡
在刷卡区刷门禁卡即可开锁
彩色数字可视门口机
3结构示意图
1.摄像头： 视频采集
2. 显示屏： 显示门口机主界面
3. 喇叭： 输出声音
4.按键板： 进行呼叫拨号，状态查询，音量设置等，按键基本功能标
示如下图所示。

6.咪头：采集声音
4技术参数
1．LCD尺寸：4.3寸彩色液晶显示器2．分辨率：480×272 4．最低照明：0.2Lux
5．工作温度：-10℃~+55℃6．电源：DC12V/3A 7．最大功耗：8W
8．外观尺寸：L414mm*W142mm*H60mm
9．传输方式：10/100M以太网
10.安装方式：预埋式
5设置操作说明
菜单结构简介：
门口机的待机页面也就是主页，如下图所示：
图6-1
7呼叫通信
7.1管理机呼叫规则
机器类型注释：
室内机：安装于用户室内的对讲终端机；
门口机：安装于单元门口的可视对讲终端机；
*管理机：安装于管理中心的可视对讲终端机；
室内分机：安装于用户室内的多台可视对讲终端机。

*注（自定义根据客户需求提供）
7.2呼叫拨号
7.2.1呼叫
在主界面输入框中，按呼叫规则输入被呼机器编号，即可呼叫管理机和室内机
7.2.2来电接听
当有来电呼入时，即可自动接听.
7.2.3挂断
通话过程中，按“*”键可以挂断
8设备接口说明
1、 DC 电源接口
2、 辅助接口（从左到右为AUX1\AUX2\BELL\GND\RX\TX\3.3V ）
3、 接地（防止雷击）
4、 RJ45接口 5.防拆端口
3 4
2
1
5
9.设备安装指南
9.1设备的安装
图9-1门口机安装示意图图中刻度单位均为:mm (1)、把门口机的预埋盒用4个螺钉固定在墙壁上，螺钉孔的水平距离80mm，竖直距离230mm，门口机的预埋盒结构如图7-1所示。

(2)、把门口机放入预埋盒中，顶部挂住预埋盒挂钩，再从门口机的下方用螺
钉把门口机固定到预埋盒上，如图7-1所示。

9.2安装注意事项
1、尽量避免将管理机安装与不良环境，如冷凝及高温环境、油污及灰尘环境、化学腐蚀环境，阳光直射环境等。

2、设备电源必须使用我司配套电源，否则由于电源产生的故障，我司有权拒绝保修。

3、网线应采用带屏蔽的5类或超5类双绞线，并且水晶头必须采用国际标准接法，如568B。

4、通电后如发现异常现象，应立即切断电源，故障排除后方可再次接通电源。

5、工程的安装、调试须由专业队伍施行，如遇设备故障，请勿自行拆卸维修，请与产品售后部门联系。

彩色数字可视门口机
10 9.3安装设置指导
设备的使用可以按照以下步骤进行： 施工人员根据安装步骤将门口机安装好，详细方法见“1 设备的安装”。

插上背面的电源插口及网线，门口机则自动启动系统。

设置终端参数：如楼栋以及房号、局域网IP 等，详细方法见：“9.4 配置工具的使用”。

在管理中心电脑登陆管理台软件，添加地址本，生成地址本，最后发送地址本，详细方法见“管理台软件使用说明”，还可以通过管理台电脑的“配置工具”来设置终端，详细方法见“9.4 配置工具的使用”。

在管理台设置好门口机，并且发送完地址本后，门口机开始自动重启，以使配置生效，无须用户手动操作。

通过以上设置后，将对门口机进行呼叫测试，以确保设置正确，分别用此管理机呼叫管理机、室内机以及室内机等，呼叫规则见“7.1 呼叫拨号规则”。

如果以上呼叫测试均能正常进行，则表示门口机安装设置完毕，你可以正常使用此管理机了！。

合集下载

A块说明书

A块说明书

前言亲爱的住户：感谢您使用由我公司设计、安装的小区智能化系统。

为了您能够正确在地使用小区智能化系统，发挥系统的最大效用，敬请您在使用小区智能化系统设备前仔细阅读本使用手册。

同时希望小区智能化系统给您的生活带来方便和安全，也希望我们能给您提供更多的帮助。

谢谢！一、访客对讲的操作说明：1．高层单元门口主机操作说明——呼叫管理中心键（1）客人来访，按照显示屏上面的提示，输入主人房号，按“#”键确认，门口机将发出呼叫信号，显示屏有“正在呼叫请稍候”提示，呼通后可实现双向通话对讲，同时将访客影像传送给室内分机，此时主人按分机“开锁键”可以开启单元门的电锁。

等待呼通或通话期间，客人可随时按“*”挂机，结束当前呼叫或通话。

（2）访客或住户有需要时，可直接按“管理中心”键呼叫管理中心，管理机呼通后与门口访客通话，并可开启单元门的电锁。

（3）住户在门口机刷卡后，显示屏显示“请进”字样，并有同步的“嘀嘀嘀”三声提示，开启单元门的电锁。

2．室内分机的操作使用（1）按键说明：—紧急键—监视键—呼叫管理中心键—应答、挂机键—开锁键（2）当门口机呼入时分机响系统设置的呼入铃声，通话灯快闪，指示有呼入，显示门口机处图像，住户按应答键通话，通话灯慢闪，指示分机与门口机可双向通话，如需要开门按开锁键开启单元门，挂机按应答键，通话结束，返回待机状态。

（3）当管理中心呼入时分机响系统设置的呼入铃声，其他工作过程和操作类似“门口机呼入”。

（4）呼叫管理中心：待机时按管理中心键，等待管理中心接听，挂机按应答键，通话结束，返回待机状态。

（5）监视门口机：待机时按监视键，监视主机，显示主机处图像，监视主机期间，如有多个主机，再按监视键，则监视下一台主机，如此轮循，监视期间，按应答键通话，通话灯慢闪，挂机按应答键，通话结束，返回待机状态。

3．别墅门口主机操作说明——呼叫室内分机键——选择键——选择键客人来访，按任意一个选择键，再按呼叫室内分机键，门口机将发出呼叫信号，呼通后可实现双向通话对讲，同时将访客影像传送给室内分机，此时主人按分机“开锁键”可以开启院门的电锁。

韩昌可视对讲QHS说明书

韩昌可视对讲QHS说明书

安装--调试指导说明书青岛韩昌电子有限公司QINGDOHANCHANGSYSTEM CORPQHS2007-1.0.0目录目录 0前言 (2)设备简介 (3)管理机使用说明（5300系统） (3)1. 系统介绍 (3)2. 管理机各部位说明 (4)3. 使用说明 (5)管理机使用说明（7300系统） (12)1. 系统介绍 (12)2. 管理机各部位说明 (13)3. 使用说明 (13)4. 系统设置 (15)单元门口主机 (24)1. 系统介绍 (24)2. .............................................................................................. 门口机QHS-5600/6400各部位说明 .. (24)3使用说明 (25)4. .................................................................................................. 单元门口机QHS-6400/5600设置方法 (26)5 •安装方法 (37)小区门口机 (38)1. 系统介绍 (38)2. ..................................................................................... 门口机QHS-6200各部位说明 .. (39)3. ...................................................................... 使用说明394. .............................................................................................. 小区门口机QHS-6200设置方法 (40)5. 安装说明 (46)QHS系统线材规格 (51)技术支持： (57)调试编程简要方法： (59)冃U 言首先，感谢各贵公司采用我公司智能化弱电系统中楼宇对讲设备可视对讲QHS系统。

门禁系统使用说明书

门禁系统使用说明书

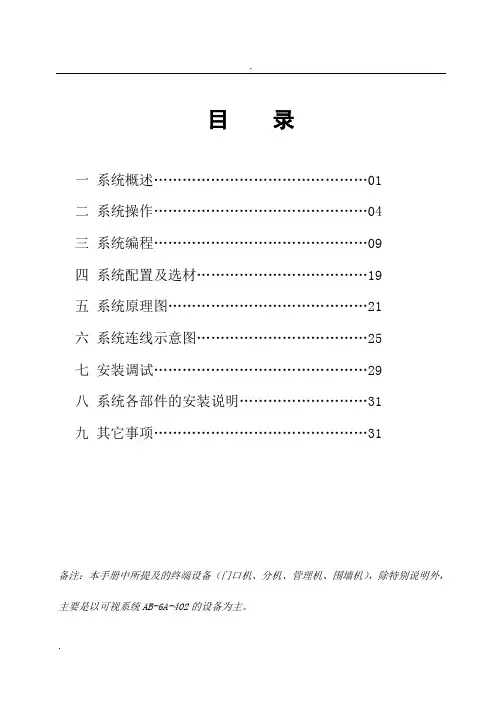

目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
