单⽚机实验报告单⽚机实验报告姓名学号时间地点实验题⽬软件开发环境和简单程序设计⼀、实验⽬的1. 学习I/O⼝的使⽤⽅法。

2. 学习延时⼦程序、查表程序的编写和使⽤。

⼆、实验主要仪器及环境PC机、W A VE软件、仿真器+仿真头、实验板、电源等。

三、实验内容1、P0⼝做输出⼝，接⼋只LED，编写程序，使LED循环点亮,间隔0.5秒。

2、P1．0--P1．7作输⼊⼝接拨动开关S0--S7；P0.0--P0.7作输出⼝，接发光⼆极管L1—L8，编写程序读取开关状态，将此状态在对应的发光⼆极管上显⽰出来，同时将开关编号（0—7）显⽰在LED数码管上四、实验步骤1、先编写好程序并通过伟福仿真软件调试。

2、将编好的程序通过仿真器掻到实验板上进⾏相应的实验。

五、实验程序流程框图、实验程序1. ORG 0000HAJMP MAINMAIN: MOV A,#01H；置初值LOOP: MOV P0,A ；数据输出RL A ；左移⼀位ACALL DELAYSJMP LOOPDELAY:MOV R0,#10 ；延时0.5sK1:MOV R1,#125K2:MOV R2,#200K3:DJNZ R2,K3DJNZ R1,K2DJNZ R0,K1RETP0⼝循环点灯框图AJMP STARTORG 0030HSTART: MOV DPTR,#TABLESETB P1MOV P2,#00HMAIN: MOV A,P1 ；读P1⼝值CJNE A,#0FFH,LOOP；判断是否有输⼊SJMP MAINLOOP: MOV P0,AMOV R0,#00HLOOP1:RRC AJNC LOOP2INC R0 ；计数AJMP LOOP1LOOP2:MOV A,R0MOVC A,@A+DPTR ；查表MOV P2,A ；P2⼝输出AJMP MAINTABLE:DB 03FH 06H 5BH 4FH 66H 6DH 7DH 07HP1⼝输⼊/输出框图六、实验程序分析、讨论及测试1、实验1欲改变LED循环的⽅向程序应如何修改？循环的时间间隔由什么决定？写出间隔时间为1秒的延时程序并说明计算⽅法。

湖南城市学院实验报告2018-2019 学年上学期姓名：***班级学号：******实验课程：单片机原理及应用实验室名称：电子工程实验室湖南城市学院信息与电子工程学院实验中心印制实验项目名称：实验一指示灯和开关控制器实验一、实验目的及要求1、学习51单片机I/O基本输入/输出功能，掌握汇编语言的编程与调试方法；2、熟悉proteus软件，了解软件的结构组成与功能；3、学会在ISIS模块中进行汇编程序录入、编译和调试；4、理解单片机程序控制原理，实现指示灯/开关控制器的预期功能。

二、实验原理实验电路原理图如图1所示，图中输入电路由外接在P3口的8只拨动开关组成；输出电路由外接在P2口的8只低电平驱动的发光二极管组成。

此外，还包括时钟电路、复位电路和片选电路。

图1 实验原理图在编程软件的配合下，要求实现如下指示灯/开关控制功能：程序启动后，8只发光二极管先整体闪烁3次（即亮→暗→亮→暗→亮→暗，间隔时间以肉眼可观察到为准），然后根据开关状态控制对应发光二极管的灯亮状态，即开关闭合相应灯亮，开关断开相应灯灭，直至停止程序运行。

软件编程原理为：（1）8只发光二极管整体闪烁3次亮灯：向P2口送入数值0；灭灯：向P2口送入数值0FFH；闪烁3次：循环3次；闪烁快慢：由软件延时时间决定。

（2）根据开关状态控制灯亮或灯灭开关控制灯：将P3口（即开关状态）内容送入P2口；无限持续：无条件循环。

程序流程图如图2所示。

图2 实验程序流程图三、实验仪器设备及装置（1）硬件：电脑一台；（2）仿真软件：Proteus；（3）编程软件Keil uVision4。

其中，仿真软件ISIS元件清单如表1所示。

表1 仿真软件ISIS元件清单四、实验内容和步骤（一）实验内容：（1）熟悉ISIS模块的汇编程序编辑、编译与调试过程;（2）完成实验的汇编语言的设计与编译；（3）练习ISIS汇编程序调试方法，并最终实现实验的预期功能。

（二）实验步骤：（1）提前阅读与实验相关的阅读材料；（2）参考指示灯/开关控制器的原理图和实验的元件清单，在ISIS中完成电路原理的绘制；（3）参考程序流程图在Keil uVision4中编写和编译汇编语言程序；（4）利用ISIS的汇编调试功能检查程序的语法和逻辑错误；（5）观察仿真结果，检验与电路的正确性。

单片机测试报告引言单片机是嵌入式系统中常见的一种控制器件，广泛应用于各个领域，如家电、汽车、通信等。

本文旨在通过一个简单的示例，介绍如何进行单片机的测试。

设计目标本次测试的目标是验证单片机的基本功能以及IO口的正确工作。

我们将通过编写简单的程序，控制LED灯的亮灭来测试单片机的输出功能，同时通过按键输入来控制LED灯的状态。

硬件准备1.单片机开发板2.LED灯3.按键开关4.杜邦线软件准备1.单片机编程软件2.编译器硬件连接将LED灯的正极连接到单片机的一个IO口，负极连接到GND。

将按键开关的一端连接到单片机的另一个IO口，另一端连接到GND。

编写代码以下是一个简单的代码示例，用于控制LED灯的亮灭和按键输入：#include <reg52.h>sbit LED = P1^0;sbit BUTTON = P1^1;void delay(unsigned int time) {while (time--);}void main() {while (1) {if (BUTTON == 0) { // 按键按下时LED = ~LED; // LED状态取反delay(50000); // 延时一段时间}}}代码中，我们使用了8051系列的单片机，通过P1口来控制LED灯和读取按键输入。

当按键按下时，LED灯的状态会取反，并且通过延时函数延时一段时间来避免按键抖动。

编译和下载使用编译器将代码编译为单片机可执行的机器码，然后通过单片机编程软件将机器码下载到目标单片机上。

测试将开发板上电，并观察LED灯的状态。

当按键按下时，LED灯会切换亮灭状态。

通过不断按下按键，我们可以验证单片机的输入和输出功能是否正常工作。

结论通过本次单片机测试，我们成功验证了单片机的基本功能以及IO口的正确工作。

这对于后续的嵌入式系统开发和应用非常重要。

参考资料•《嵌入式系统设计与开发》•单片机开发板说明书。

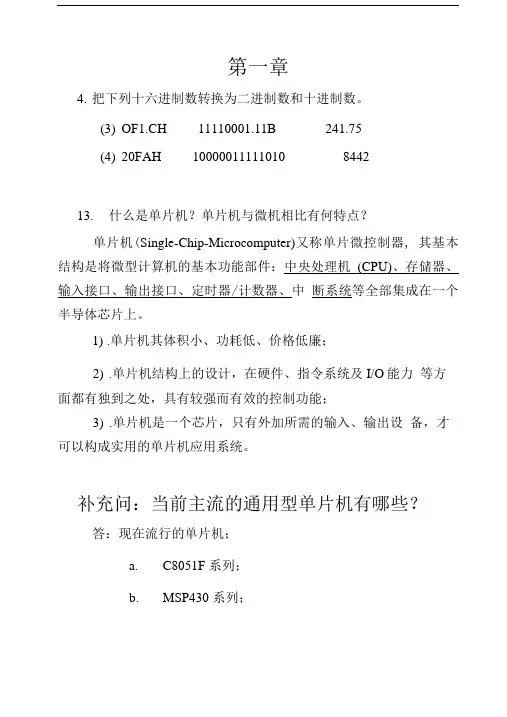

第一章4.把下列十六进制数转换为二进制数和十进制数。

(3)OF1.CH 11110001.11B 241.75(4)20FAH 10000011111010 844213.什么是单片机？单片机与微机相比有何特点？单片机(Single-Chip-Microcomputer)又称单片微控制器, 其基本结构是将微型计算机的基本功能部件：中央处理机(CPU)、存储器、输入接口、输出接口、定时器/计数器、中断系统等全部集成在一个半导体芯片上。

1).单片机其体积小、功耗低、价格低廉；2).单片机结构上的设计，在硬件、指令系统及I/O能力等方面都有独到之处，具有较强而有效的控制功能；3).单片机是一个芯片，只有外加所需的输入、输出设备，才可以构成实用的单片机应用系统。

补充问：当前主流的通用型单片机有哪些？答：现在流行的单片机；a.C8051F 系列；b.MSP430 系列；c.STC系列；d.AT90 系列；e.PIC系列；f.M68HC 系歹0;g.STM32FAA" —- Vr.弟一早2. 8051单片机内部包含哪些主要功能部件？各功能部件的主要作用是什么？8051单片机内部由CPU、4KB的ROM、128B的RAM、4个8位的I/O并行端口、一个串行口、两个16位定时/计数器及中断系统等组成。

5.MCS-51单片机内部RAM可分为几个区？各区的主要作用是什么？内部数据存储器分为高、低128B两大部分。

低128B为RAM区，地址空间为00H〜7FH,可分为：寄存器区、位寻址区、堆栈及数据存储区。

存放程序运算的中间结果、状态标志位等。

高128B为特殊功能寄存器(SFR)区，地址空间为80H〜 FFH,其中仅有21个字节单元是有定义的。

6.MCS-51单片机的P0〜P3四个I/O端口在结构上有何特点？使用时应注意哪些事项？答：(1)4个并行I/O端口都是双向的。

P0 口为漏极开路;Pl、P2、P3 口均有内部上拉电路，称为准双向口。
