浅析变电站备自投装置发布时间：2021-12-13T07:57:32.731Z 来源：《当代电力文化》2021年20期作者：王超施龙[导读] 备用电源自动投入装置（简称 “ 备自投” ）, 它是当工作电源因故障或其他原因消失后王超施龙云南电网有限责任公司红河供电局，云南省蒙自市 661100摘要：备用电源自动投入装置（简称 “ 备自投” ）, 它是当工作电源因故障或其他原因消失后,迅速地将备用电源或其他正常工作电源投入工作,并断开工作电源的自动装置，转换时间一般不超过几秒，这就提高了系统的供电可靠性和稳定性,因此电力部门大都在 110kV及以下电压等级的变电站广泛地装设电源备自投装置。
1.备自投装置概述备用电源自动投入装置（简称 “ 备自投” ）, 它是当工作电源因故障或其他原因消失后,迅速地将备用电源或其他正常工作电源投入工作,并断开工作电源的自动装置，转换时间一般不超过几秒，这就提高了系统的供电可靠性和稳定性,因此电力部门大都在 110kV及以下电压等级的变电站广泛地装设电源备自投装置。
2. 备自投的启动条件2.1 工作母线失压是备自投启动的条件，只有当工作母线电源确实无压,备自投才允许启动,故应设置启动延时躲开电压波动。
同时根据主接线方式、自投方式以及电压回路接线的不同正确选用测量母线电压，是备自投成功应用的前提条件。
为防止备自投对线路倒送电,不论工作电源断路器是否断开,备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
对侧设重合闸的系统中备自投可等待对侧重合一次失败后启动自投，也可直接自投。
重合失败后自投对恢复供电较有利，但自投延时将延长一个重合闸动作周期。
原则上对供电容量大、装置可靠性较高、供电线路较长、重合成功率低或对连续性供电有特殊要求的重要负荷可采用直接自投方式；对装置可靠性相对较低的常规继电器备自投的负荷可采用先重合后自投方式。
2.2 为防止主供电源TV 断线引起误动，应设TV 断线闭锁，图2中的低压继电器1YJ和2YJ的触点是串联使用的，能防止BZT装置因TV 二次回路断线引起误动。

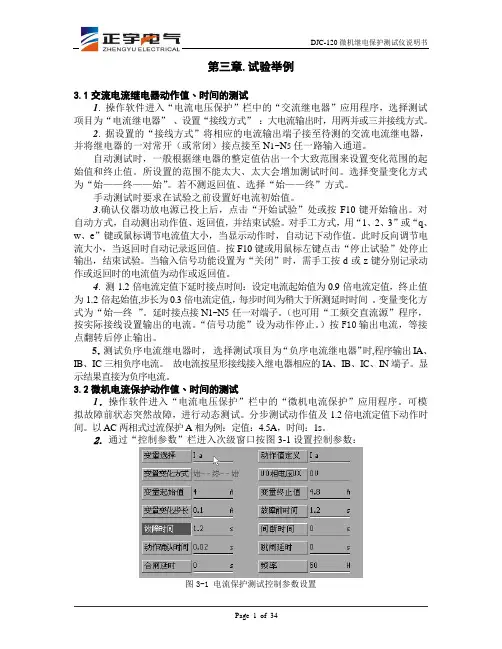

第三章.试验举例3.1交流电流继电器动作值﹑时间的测试1. 操作软件进入“电流电压保护”栏中的“交流继电器”应用程序，选择测试项目为“电流继电器”、设置“接线方式”：大电流输出时，用两并或三并接线方式。
2. 据设置的“接线方式”将相应的电流输出端子接至待测的交流电流继电器，并将继电器的一对常开（或常闭）接点接至N1~N5任一路输入通道。
自动测试时，一般根据继电器的整定值估出一个大致范围来设置变化范围的起始值和终止值。
所设置的范围不能太大、太大会增加测试时间。
选择变量变化方式为“始——终——始”。
若不测返回值、选择“始——终”方式。
手动测试时要求在试验之前设置好电流初始值。
3.确认仪器功放电源已投上后，点击“开始试验”处或按F10键开始输出。
对自动方式，自动测出动作值、返回值，并结束试验。
对手工方式，用“1、2、3”或“q、w、e”键或鼠标调节电流值大小，当显示动作时，自动记下动作值。
此时反向调节电流大小，当返回时自动记录返回值。
按F10键或用鼠标左键点击“停止试验”处停止输出，结束试验。
当输入信号功能设置为“关闭”时，需手工按d或z键分别记录动作或返回时的电流值为动作或返回值。
4. 测1.2倍电流定值下延时接点时间：设定电流起始值为0.9倍电流定值，终止值为1.2倍起始值,步长为0.3倍电流定值,，每步时间为稍大于所测延时时间。
变量变化方式为“始—终”。
延时接点接N1~N5任一对端子。
（也可用“工频交直流源”程序，按实际接线设置输出的电流。
“信号功能”设为动作停止。
）按F10输出电流，等接点翻转后停止输出。
5．测试负序电流继电器时，选择测试项目为“负序电流继电器”时,程序输出IA、IB、IC三相负序电流。
故电流按星形接线接入继电器相应的IA、IB、IC、IN端子。
显示结果直接为负序电流。
3.2微机电流保护动作值﹑时间的测试1．操作软件进入“电流电压保护”栏中的“微机电流保护”应用程序。
可模拟故障前状态突然故障，进行动态测试。

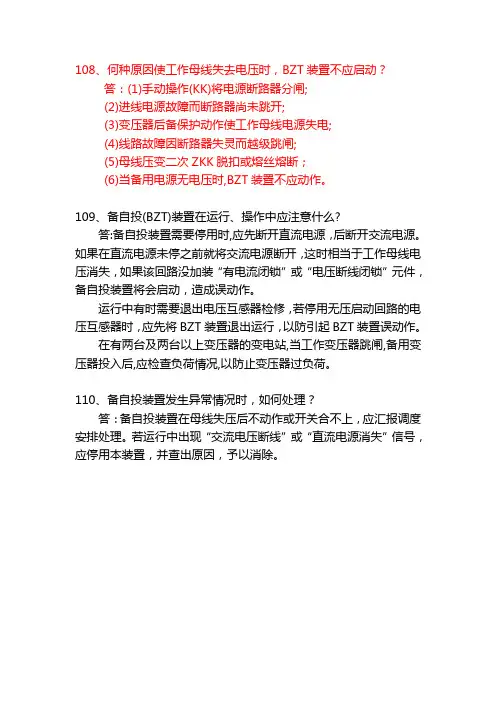

108、何种原因使工作母线失去电压时，BZT装置不应启动？
答：(1)手动操作(KK)将电源断路器分闸;
(2)进线电源故障而断路器尚未跳开;
(3)变压器后备保护动作使工作母线电源失电;
(4)线路故障因断路器失灵而越级跳闸;
(5)母线压变二次ZKK脱扣或熔丝熔断；
(6)当备用电源无电压时,BZT装置不应动作。
109、备自投(BZT)装置在运行、操作中应注意什么?
答:备自投装置需要停用时,应先断开直流电源，后断开交流电源。
如果在直流电源未停之前就将交流电源断开，这时相当于工作母线电压消失，如果该回路没加装“有电流闭锁”或“电压断线闭锁”元件，备自投装置将会启动，造成误动作。
运行中有时需要退出电压互感器检修，若停用无压启动回路的电压互感器时，应先将BZT装置退出运行，以防引起BZT装置误动作。
在有两台及两台以上变压器的变电站,当工作变压器跳闸,备用变压器投入后,应检查负荷情况,以防止变压器过负荷。
110、备自投装置发生异常情况时，如何处理？
答：备自投装置在母线失压后不动作或开关合不上，应汇报调度安排处理。
若运行中出现“交流电压断线”或“直流电源消失”信号，应停用本装置，并查出原因，予以消除。
