Eplan培训个人总结

  • 格式：doc
  • 大小：5.64 MB
  • 文档页数：73

1 硬件狗冲突问题 1.1 停止硬件狗 cmd Net stop hardlock 1.2重新安装授权 C:\Eplan\P8 2.0 SP1\License Client

2 授权 C:\Documents and Settings\All Users\Application Data\EPLAN\Common 如果一个人要用另一个人的授权的话，只需要把这个文件拷贝的对应的文件夹下，就可以了。

3 帮助 帮助是目前比较全面的学习Eplan的资料。

4 选项—设置---用户—管理—目录 设置用户目录： 项目：项目打开时的默认目录。可以设置为自定义的文件。 恢复时：右键—恢复为标准值

可以新建一个配置，以后自己用的话比较方便。 5 选项—设置—用户—显示---用户界面

可以设置项目的 显示状态栏 6选项—快捷键

选项—设置---用户—管理---快捷键 两种方式都可以设置快捷键。 7可以调整自己的工具栏

8打开或者关闭工作簿 9浮动工具栏 10 输入框 方法1： 方法2：画线时按 C

方法3： 11工作区域设置 视图—工作区域

可以设置自己的工作区域 12视图—图形预览 13导航器 除了 页导航器 在页中 其余的都在 项目数据 中设置。

14直接编辑器、浮动工具栏 不能兼得

直接编辑器—文字 浮动工具栏--浮动工具栏可快速访问文本元素和图形元素的特定功能

15选项—设置—工作站—常规 可以设置鼠标之类的设置

16可以设置栅格

两个器件之间的距离：两个C栅格。 17两个器件不能自动连接： 原因：两个原件不在同一个栅格上，选择原件—对齐到栅格 18 打开 设计模式

设置ctrl+c ctrl+v 时的插入点 19 如果打开任意一页都需要 复制对象的时候。 原因：关闭翻译软件的 划词功能。

20

# 说明当前连接不是最新的，需要刷新更新连接

21 查看 哪一端是 柜内或者柜外。

22 选项—层管理 第二部分 项目 1 项目---新建向导

1.2 结构

=高层代号：设备或者工段 + 位置代号： 柜体或者箱体 出了 页结构不能更改外， 其他的结构外都可以更改。 1.3 编号

基于页面的：0-9 基于项目的：0-9 10-19----

设备标识符编号：

PLC设置 1.4 属性

项目描述，项目编号等属性名 可以更改。 属性名 可以带数字的编号。

可以增加属性 2．1 页导航页---右击—项目---属性 来更改项目属性 此时页结构可以更改，因为还没有建立页。 2.2新建页面—高层代号+位置代号 2.3 图框---（视图—隐藏元素） 在画图框中可以规定位置，为以后画图美观，设置具体画图位置。

2.3

2.4 将路径编号显示出来。

3 操作 3.1 双击图框 ---出现 页属性 3.2 可以用 A3画图—用A4打印 画图时视野比较开阔。 在 选项—设置 可以设置图框，在图框的描述中，有图框的描述

3.3 项目选择： 从外部更改，然后更新到Eplan。 通过 导出、导入功能。 通过设置来 设置导出的格式。 3.4 手动页排序， 说明：以下几个容易混淆 黑盒 –设备连接点 母线连接点 端子 Plc—plc连接点

3.5插入母线连接点

3.6 插入符号时注意： 3.7 插入--符号，拖拉 4 4.1 改变第一个，可以改变后面的连续几个 4.2 将其存储为 符号宏 推移基准点：设置插入点 符号宏：窗口宏： 后缀不同，用法差不多。

4.3 T节点

1为连接点 2为出线点 4.4 红色代表 连线 黄色代表 母线 如果没有可以通过更新 4.5 整体更改编号 1 项目数据—设备---导航器

设备—编号。 4.6 中断点。 可以批量更改属性， 全部选定，然后更改属性。 由中断点可以产生关联参考

4.7 多重复制 产生的效果如下： 属性的更改：全选---》连接点代号 4.8 关联参考： 就近原则：就近是一对

中断点不能成单数，否则不能连接。 中断点导航器 要是强制连接中断点的话，可以在 属性- 序号 里面更改 4.9 中断点方式

可以更改为 4.10关联参考的显示方式 星形：设置星形源。 4.11 可以批量修改属性： 全选---属性—修改

4.12 位置盒：位置空间，不需要选型， 黑盒：设备，符号库中没有，可以选型。和 设备连接点 配套使用。

尽量用C栅格。 4.13

创建符号宏 、 4.14 关联参考的属性 在此可以设置文字方向

在此设置整体的中断点的格式。 4.14 母线连接点

5 安装主数据 C:\Documents and Settings\All Users\Application Data\EPLAN\Electric P8 将Eplan的目录设置为 下面的 Destination folder 释放后将对应的 英文拷贝到中文的目录下 这样就能将释放的文件 应用到相应的目录下。 6 插入 符号宏 或者窗口宏来说明某个符号 7 创建 7.1 插入黑盒

7.1 设备连接点 定义了4个设备连接点。 显示的属性类别：左方90度。

7.2 延续以前的编号的方法

会自动变成-KM5 7.3功能文本 首先，打开： 视图—路径 视图—插入点 （1） 插入文本

功能文本和部件的插入点必须在 竖直的 直线上。 但是可以通过设置，可以将不用在同一个直线上，在同一个路径上进行扩展。

7.4 对角线连接 对角线连接 7.5 插入页宏 页—页宏—插入

7.6 插入图片时 1 直接将图片拷贝到项目对应的目录下，项目打包时可以自动将其打包进去。 否则的话，打包不能打包图片。 C:\Documents and Settings\All Users\Application Data\EPLAN\Electric P8\项目\dlat\jianggt.edb\Images 2 插入图片时 设置。让其自动复制到项目下。 7.7 插入断点

Ctrl+shift+u 快捷键 7.8 在 主功能中显示 触点影像。

在路径：是在下面 在组件符号：是在右面。

位置盒中的触点一定要和其主符号在一起。 如图：sps –ask中的位置盒 和evg-esk连接在一起。 7.9 双击图框，添加以下两个属性 12059 12060

其中的属性就是距离 下面边框的距离。 7.10 插入—符号：可以随意加附件，可以按照需要来添加辅助触电等。 插入—设备：已经将设备定义好了，辅助触电的数量等等都已经定义好了。

7.11 取消固定在原件旁边的文本 取消固定后： c 8 存储器访问受阻 9 在同一行内的端子或者设备连接符等，可以在设备连接符中更改。 9.1 可以插入设备的说明书来说明设备 9.2 设备标识符和连接点代号。 说明这些设备连接点都在这个设备U1中。

9.3 说明设备不在本层级内 可以使用 位置盒 或者 使用 其他的设备标识符 a使用位置盒 b使用设备标识符，见右面。 9.4 端子等 在同一行默认是一个设备。 若是想在第二行也想让它成为一个设备，就需要按住SHIFT

9.5 设备标识符 连接点代号。 10 设备，部件： 不同的部件库之间可以切换。

也可以更新部件库。 11 宏 页宏，符号宏，窗口宏 窗口宏

表现方式有多种，可以同时定义 符号宏的多种变量。 例如 KM的宏，有变量A，也可以有变量B,一直有16个变量。插入的时候，可以用Tab键来切换。 11.1 定义和插入 宏 值集 A 定义一个占位符对象 数值卡中，先对 值集进行定义： 然后对 数值进行分配。将参数分配到各个数值的的变量下。 如果变量没有使用的话，可以删除未使用的占位符。

最后对占位符进行命名。 B：定义一个窗口宏

在定义窗口宏时，要注意一定要选择到 占位符，否则定义后的窗口宏，不能出现已经定义的选择窗口。 C 插入窗口宏 插入时，选择要使用的 值集，然后就会出现之前定义的 值集。 D：要是以后想换 值集的时候，可以右击 占位符，然后选择更改。

E：若是删除了占位符，则不能通过以上方法修改。 注：在帮助手册中，查询宏值集中结果如下。

11.2 借助宏项目 来生成所有需要的宏。 A 切换项目属性，宏项目。

： B：插入宏边框

合集下载

EPLAN总结

EPLAN总结

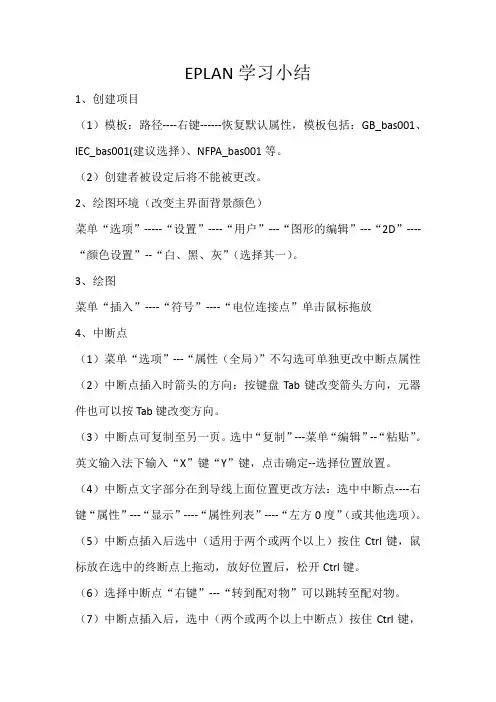

EPLAN学习小结1、创建项目（1）模板：路径----右键------恢复默认属性，模板包括：GB_bas001、IEC_bas001(建议选择）、NFPA_bas001等。
