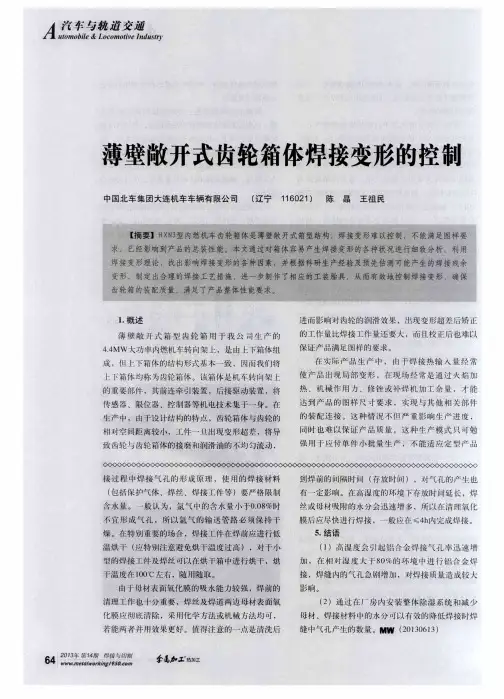

薄壁敞开式齿轮箱体焊接变形的控制

大型箱体焊接变形控制技术的探讨与总结随着现代工业的不断发展，大型箱体焊接变形控制技术的研究越来越受到人们的关注。

由于箱体构造具有复杂性、制造周期长和框架刚性要求高等特点，焊接变形不可避免。

因此，如何控制箱体焊接变形技术成为了一个重要的课题。

本文将围绕大型箱体焊接变形控制技术的探讨与总结展开。

一、大型箱体焊接变形控制技术的研究现状
随着焊接工艺的不断改进，大型箱体焊接变形控制技术得到了很大的发展。

研究者们采取了一系列的措施来控制大型箱体焊接造成的变形，具体包括：
1. 选择合适的焊接参数
采用合理的焊接参数，如焊接电流、电压和焊接速度等，可以有效地控制焊接时的变形。

通过调整焊接参数，使得热量得到更加均匀的分布，从而使变形最小化。

2. 合理设计焊接结构
对于大型箱体而言，对合理的焊接结构的选择及设计也是很重要的。

合理的焊接结构可以增加焊接部位的刚度，从而减少变形程度。

另外，在焊接时加入适当的腹板和肋板，也可以对焊接的变形起到重要的作用。

3. 采用预热和后续热处理
预热可以减少焊接应力，从而减少焊接变形；同时，后续热处理也可以使结构强度增加，从而减小变形的程度。

1。

焊接结构件焊接变形的控制摘要：焊接是通过加热或加压的方式，将两个工件的原子进行结合，使工件连接到一起的一种加工艺。

焊接在人们的生产生活中应用较为广泛，无论对于金属物质还是非金属物质都可应用。

内应力指的是物体在没有收到外力的情况下，自身存在的应力，它在物体内部自相平衡，也就是说，物体内部的应力相加为零；而焊接应力指的是在焊接过程中，焊件内存在的应力；焊接变形指的是在进行焊接时，由于焊件受热不均匀或温度场不均匀导致焊件发生形变。

基于此，本文将对焊接结构件焊接变形的控制对策进行分析。

关键词：焊接变形；机械制造；措施1焊接变形的机理在众多的焊接方法当中，电弧焊由于设备轻便，搬运灵活，适合于钢结构的施工作业等特点，成为主要的焊接方法。

电弧焊就是在钢构件连接处，借助电弧放电所产生的高温，将置于焊缝部位的焊条或焊丝金属熔化，同时将工件的表面熔化，形成焊接熔池，将两块分离的金属熔合在一起，从而获得牢固接头的焊接方法。

在施焊过程中，焊件会发生变形，这种变形是暂时性的。

当焊接完毕以后，构件完全冷却，会有一部分变形残留下来，形成焊接变形。

焊接变形的实质取决于两个方面，一是焊缝区的熔融焊缝金属在冷却凝固收缩时产生了变形，导致构件发生纵向、横向或者角变形；二是焊缝区以外的焊件区域。

由于熔融焊缝金属会将高温传递到焊件上，在焊件上形成热影响区，焊件在被加热和随后冷却的过程中产生变形，这种变形是一种单纯的热变形，如果焊件的热变形受到本身的刚度限制，就会引起焊件的变形。

2焊接变形产生的影响首先，对静载荷的影响。

在焊接构件中，当纵向拉伸的残余应力较高时，可以拉近某些材料的屈服强度。

当受到外在工作应力时，同方向的应力会进行相互叠加，就会使该区域发生变形，导致工件不能继续承载外力，使焊接构件的有效承载面积减少。

其次，对刚度的影响。

在焊接构件中，如果内应力方向与外载荷方向是一致的，当受到外载荷作用时，焊接工件的刚度就会下降。

并且焊接工件所发生的变形在卸载之后是无法进行恢复的。

焊接变形控制措施1焊接变形的控制措施全面分析各因素对焊接变形的影响，掌握其影响规律，即可采取合理的控制措施。

1.1焊缝截面积的影响焊缝截面积是指熔合线范围内的金属面积。

焊缝面积越大，冷却时收缩引起的塑性变形量越大，焊缝面积对纵向、横向及角变形的影响趋势是一致的，而且是起主要的影响，因此，在板厚相同时，坡口尺寸越大，收缩变形越大。

1.2焊接热输入的影响一般情况下，热输入大时，加热的高温区范围大，冷却速度慢，使接头塑性变形区增大。

1.3焊接方法的影响多种焊接方法的热输入差别较大，在建筑钢结构焊接常用的几种焊接方法中，除电渣以外，埋弧焊热输入最大，在其他条件如焊缝断面积等相同情况下，收缩变形最大，手工电弧焊居中，CO2气体保护焊最小。

1.4接头形式的影响在焊接热输入、焊缝截面积、焊接方面等因素条件相同时，不同的接头形式对纵向、横向、角变形量有不同的影响。

常用的焊缝形式有堆焊、角焊、对接焊。

1)表面堆焊时，焊缝金属的横向变形不但受到纵横向母材的约束，而且加热只限于工件表面一定深度而使焊缝的收缩同时受到板厚、深度、母材方面的约束，因此，变形相对较小。

2) T形角接接头和搭接接头时，其焊缝横向收缩情况与堆焊相似，其横向收缩值与角焊缝面积成正比，与板厚成反比。

3) 对接接头在单道(层)焊的情况下，其焊缝横向收缩比堆焊和角焊大，在单面焊时坡口角度大，板厚上、下收缩量差别大，因而角变形较大。

双面焊时情况有所不同，随着坡口角度和间隙的减小，横向收缩减小，同时角变形也减小。

1.5焊接层数的影响1)横向收缩：在对接接头多层焊接时，第一层焊缝的横向收缩符合对接焊的一般条件和变形规律，第一层以后相当于无间隙对接焊，接近于盖面焊道时与堆焊的条件和变形规律相似，因此，收缩变形相对较小。

2)纵向收缩：多层焊接时，每层焊缝的热输入比一次完成的单层焊时的热输入小得多，加热范围窄，冷却快，产生的收缩变形小得多，而且前层焊缝焊成后都对下层焊缝形成约束，因此，多层焊时的纵向收缩变形比单层焊时小得多，而且焊的层数越多，纵向变形越小。

焊接变形是焊接过程中常见的问题，它可能对焊接结构的形状、尺寸、精度和稳定性产生不利影响。

为了消除焊接变形，可以采取以下几种方法：
反变形法：在焊接前或焊接过程中，人为地使焊件产生与焊接变形相反的变形，以抵消焊接变形。

这种方法需要在焊接前或焊接过程中精确计算和控制反变形量，才能达到预期的效果。

刚性固定法：将焊件固定在具有足够刚性的夹具或支撑物上，以防止焊接变形。

这种方法适用于小型、简单的焊件，但对于大型、复杂的焊件，由于刚性固定可能会产生较大的应力，因此需要采取其他措施来消除应力。

锤击法：在焊接过程中，使用锤击或振动焊件的方法来消除焊接变形。

这种方法需要在焊接过程中精确控制锤击或振动的力度和频率，以避免对焊件造成过大的损伤。

加热法：在焊接前或焊接过程中，对焊件进行局部或整体加热，以消除焊接变形。

这种方法需要在加热过程中精确控制加热的温度和范围，以避免对焊件造成过大的损伤。

机械校正法：在焊接后，使用机械工具对焊件进行校正，以消除焊接变形。

这种方法需要在机械校正过程中精确控制校正的力度和方向，以避免对焊件造成过大的损伤。

化学校正法：在焊接后，使用化学剂对焊件进行校正，以消除焊接变形。

这种方法需要在化学校正过程中精确控制化学剂的种类、浓度和作用时间，以避免对焊件造成过大的损伤。

以上是消除焊接变形的几种常见方法，可以根据不同的焊接情况选择合适的方法。

无论采用哪种方法，都需要在焊接过程中严格控制工艺参数，以避免产生过大的焊接变形。
