一种等离子切割机控制系统的设计

等离子切割机施工方案设计1. 引言等离子切割机是一种常用的金属切割设备，利用等离子火焰对金属进行高温切割。

本文将详细介绍等离子切割机的施工方案设计，包括设备选择、施工流程、安全措施等。

通过科学合理的施工设计，可以确保切割工作的安全和高效进行。

2. 设备选择在选择等离子切割机设备时，需要考虑以下几个方面：•功率和工作面积：根据需要切割的金属厚度和尺寸，选择适合的功率和工作面积，以确保切割效果和工作效率。

•控制系统：选择具有稳定性和灵活性的控制系统，可以方便地调整切割参数，满足不同的切割需求。

•安全设备：确保设备具有良好的安全措施，如过热保护、漏电保护等，以避免意外事故的发生。

•维护保养：选择易于维护和保养的设备，可以减少设备故障和停机时间。

3. 施工流程等离子切割机的施工流程一般包括以下几个步骤：3.1 准备工作在进行等离子切割工作之前，需要进行一些准备工作：•清理工作台：确保工作台上没有杂物和易燃物，以防止因切割过程中产生的火花引发火灾。

•安装切割机设备：根据设备说明书进行设备安装和连接，确保设备固定稳定，并与电源和气源连接好。

•检查切割机设备：对设备进行检查，确保各部件安装正确、连接良好，并排除故障。

3.2 切割准备在进行切割前，需要进行一些切割准备工作：•调整切割参数：根据被切割材料的种类和厚度，调整切割参数，如切割速度、气体流量等。

•准备切割模板：按照切割要求，制作好切割模板，可以有效地控制切割形状和尺寸。

•检查气源：确保气源供应充足，并检查气源管路是否正常，以确保切割过程中气体供应连续稳定。

3.3 开始切割在进行切割时，需要按照以下步骤进行操作：•打开切割机电源：按照设备说明书，打开切割机电源，并确认设备正常运行。

•点火预热：使用火柴或打火机点火，预热切割火焰，使之达到预定的工作温度。

•调整切割角度：根据切割要求，调整切割机的切割角度，使切割方向正确。

•开始切割：将等离子火焰对准切割模板，慢慢移动切割机，按照预定的切割路径进行切割。

等离子切割机作业中的等离子体传感与控制等离子切割机是一种广泛应用于金属加工领域的先进设备，其利用高能等离子体切割金属材料。

在等离子切割机的作业中，等离子体传感与控制起着至关重要的作用。

本文将探讨等离子体传感技术和控制方法，并详细介绍其在等离子切割机作业中的应用。

一、等离子体传感技术的原理与应用等离子体传感技术是指通过感知等离子体的相关参数，如温度、密度、流动速度等，来实现对等离子体的检测和控制。

在等离子切割机作业中，等离子体传感技术可以用于准确测量等离子体状态参数，从而实现对等离子体切割过程的精确监控。

1. 等离子体传感技术的原理常用的等离子体传感技术包括光谱法、微波法、电离法等。

以光谱法为例，其原理是通过等离子体辐射的光谱特征，来获取等离子体的参数信息。

通过分析等离子体发射或吸收的特定光谱线，可以确定等离子体的温度、密度等参数。

2. 等离子体传感技术的应用在等离子切割机作业中，等离子体传感技术的应用主要包括以下几个方面：（1）等离子体温度的测量与控制：通过测量等离子体的温度，可以实现对等离子体的热力学特性的了解和控制，从而优化等离子切割过程，提高切割效率和质量。

（2）等离子体密度的测量与控制：等离子体的密度是影响切割深度和切割速度的重要参数。

通过测量等离子体的密度，可以实时调整切割参数，以达到最佳的切割效果。

（3）等离子体流动速度的测量与控制：等离子体的流动速度对切割过程中的热量传递和材料移除起着关键作用。

通过测量等离子体的流动速度，可以调整切割参数，以改善等离子切割的准确性和效率。

二、等离子体控制方法在等离子切割机作业中，除了传感技术，合理的控制方法也至关重要。

以下是几种常见的等离子体控制方法：1. 指导性控制指导性控制是一种基于经验的控制方法，其根据经验规律对等离子体切割过程进行调整。

通过不断积累和总结等离子体切割经验，运用经验规则，可以提高切割的准确性和效率。

然而，指导性控制方法受到操作员经验的限制，无法适应复杂切割过程的需要。

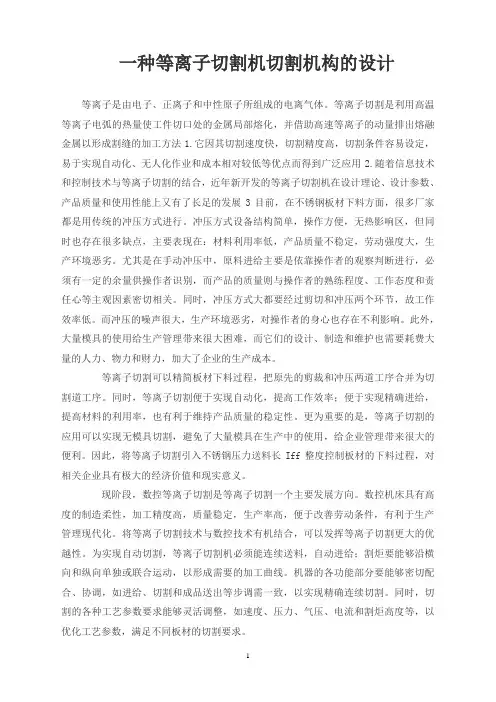

一种等离子切割机切割机构的设计等离子是由电子、正离子和中性原子所组成的电离气体。

等离子切割是利用高温等离子电弧的热量使工件切口处的金属局部熔化，并借助高速等离子的动量排出熔融金属以形成割缝的加工方法1.它因其切割速度快，切割精度高，切割条件容易设定，易于实现自动化、无人化作业和成本相对较低等优点而得到广泛应用2.随着信息技术和控制技术与等离子切割的结合，近年新开发的等离子切割机在设计理论、设计参数、产品质量和使用性能上又有了长足的发展3目前，在不锈钢板材下料方面，很多厂家都是用传统的冲压方式进行。

冲压方式设备结构简单，操作方便，无热影响区，但同时也存在很多缺点，主要表现在：材料利用率低，产品质量不稳定，劳动强度大，生产环境恶劣。

尤其是在手动冲压中，原料进给主要是依靠操作者的观察判断进行，必须有一定的余量供操作者识别，而产品的质量则与操作者的熟练程度、工作态度和责任心等主观因素密切相关。

同时，冲压方式大都要经过剪切和冲压两个环节，故工作效率低。

而冲压的噪声很大，生产环境恶劣，对操作者的身心也存在不利影响。

此外，大量模具的使用给生产管理带来很大困难，而它们的设计、制造和维护也需要耗费大量的人力、物力和财力，加大了企业的生产成本。

等离子切割可以精简板材下料过程，把原先的剪裁和冲压两道工序合并为切割道工序。

同时，等离子切割便于实现自动化，提高工作效率；便于实现精确进给，提高材料的利用率，也有利于维持产品质量的稳定性。

更为重要的是，等离子切割的应用可以实现无模具切割，避免了大量模具在生产中的使用，给企业管理带来很大的便利。

因此，将等离子切割引入不锈钢压力送料长Iff整度控制板材的下料过程，对相关企业具有极大的经济价值和现实意义。

现阶段，数控等离子切割是等离子切割一个主要发展方向。

数控机床具有高度的制造柔性，加工精度高，质量稳定，生产率高，便于改善劳动条件，有利于生产管理现代化。

将等离子切割技术与数控技术有机结合，可以发挥等离子切割更大的优越性。

1 前言1.1 概述等离子数控切割机数的核心就是其数控系统，控系统是一个非常典型、复杂的实时控制系统，它能快速处理和响应信息。

实时控制系统包括两大部分：受控系统和控制系统。

受控系统是由硬件设备组成，如电机及其驱动；控制系统由软件及其支持硬件组成，它们共同完成数控系统的基本功能。

数控系统中的人机交互图形化用户界面（Graphical User Interface , GUI）是研究人、计算机和彼此之间相互影响的技术，最终目的在于使所设计的计算机系统能帮助人们安全、高效地完成任务。

人机交互通过图形用户界面显现出来。

目前，主要的GUI设计软件主要有：Microwindows、MiniGUI、GTKFB、QT/E 等。

（1）Microwindows Open Source Project成立的宗旨在于针对体积小的装置，建立一套先进的视窗环境，在linux桌面上通过交叉编译可以很容易的制作出micro-windows的程序[1]。

然而，Microwindows的免费版本进展的一直很慢，几乎处于停顿状态，而且至今为止，国内没有任何一家公司对Microwindows提供全面的技术支持、服务和担保。

（2）MiniGUI 是我国做的比较好的自由软件之一，它是在linux控制台上运行的多窗口图形操作系统，可以在以linux为基础的应用平台上提供一个简单可行MiniGUI支持系统[1]。

（3）GTKFB其宗旨就是要为嵌入式系统推出一套基于GTK+的GUI解决方案[1]。

GTKFB的最大优点就是它可以使用强大的GTK+库，基于GTK+库的软件极大丰富，适用于PDA等嵌入式设备[1]。

但GTKFB的最大缺点是它只能运行在单处理器系统上，这意味着它无法使用其他处理器来分离、保护系统的不同部分，也难以使用GTKFB来设置大型的系统[1]。

（4）QT/E Qt是Trolltech公司的标志性产品，是一个跨平台的C++图形用户界面（GUI）工具包[1]。
