玻璃钢冷却塔选设计

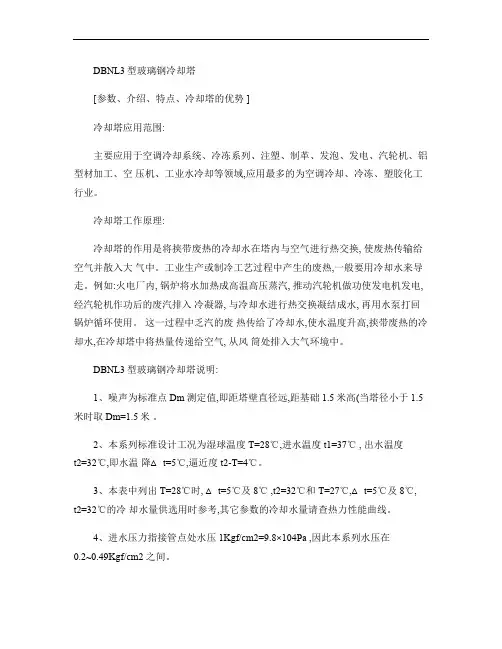

DBNL3型玻璃钢冷却塔[参数、介绍、特点、冷却塔的优势 ]冷却塔应用范围:主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域,应用最多的为空调冷却、冷冻、塑胶化工行业。

冷却塔工作原理:冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换, 使废热传输给空气并散入大气中。

工业生产或制冷工艺过程中产生的废热,一般要用冷却水来导走。

例如:火电厂内, 锅炉将水加热成高温高压蒸汽, 推动汽轮机做功使发电机发电, 经汽轮机作功后的废汽排入冷凝器, 与冷却水进行热交换凝结成水, 再用水泵打回锅炉循环使用。

这一过程中乏汽的废热传给了冷却水,使水温度升高,挟带废热的冷却水,在冷却塔中将热量传递给空气, 从风筒处排入大气环境中。

DBNL3型玻璃钢冷却塔说明:1、噪声为标准点 Dm 测定值,即距塔壁直径远,距基础 1.5米高(当塔径小于 1.5米时取 Dm=1.5米。

2、本系列标准设计工况为湿球温度 T=28℃,进水温度 t1=37℃ , 出水温度t2=32℃,即水温降△ t=5℃,逼近度 t2-T=4℃。

3、本表中列出 T=28℃时, △ t=5℃及 8℃ ,t2=32℃和 T=27℃,△ t=5℃及 8℃, t2=32℃的冷却水量供选用时参考,其它参数的冷却水量请查热力性能曲线。

4、进水压力指接管点处水压 1Kgf/cm2=9.8×104Pa ,因此本系列水压在0.2~0.49Kgf/cm2 之间。

DBNL3型玻璃钢冷却塔用途 [I33O5440059]:DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降 3— 8度的一般冷却场合。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术,填料采用优质的改性聚氯乙波片, 以扩散淋水面积;通过旋转布水方式,实现布水均匀,增强冷却效果。

我厂曾对本系列产品的外形设计作过局部改进,使其更加运行可靠、耐用、装配方便 .。

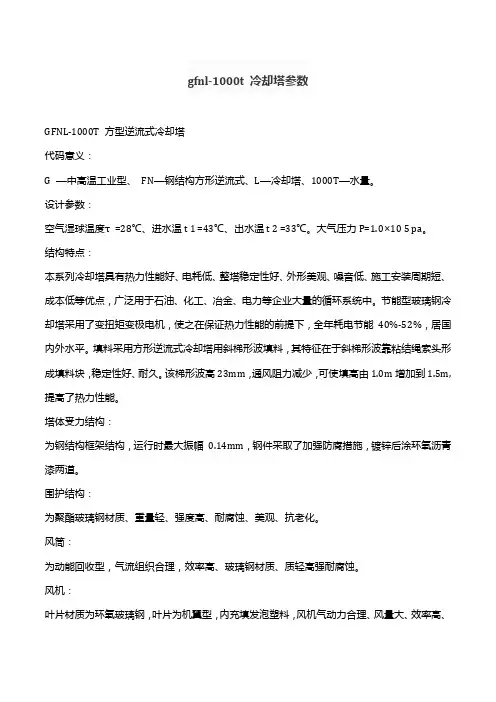

gfnl-1000t 冷却塔参数
GFNL-1000T 方型逆流式冷却塔
代码意义：
G —中高温工业型、FN—钢结构方形逆流式、L—冷却塔、1000T—水量。

设计参数：
空气湿球温度τ=28℃、进水温t 1 =43℃、出水温t 2 =33℃。

大气压力P=1.0×10 5 pa。

结构特点：
本系列冷却塔具有热力性能好、电耗低、整塔稳定性好、外形美观、噪音低、施工安装周期短、成本低等优点，广泛用于石油、化工、冶金、电力等企业大量的循环系统中。

节能型玻璃钢冷却塔采用了变扭矩变极电机，使之在保证热力性能的前提下，全年耗电节能40%-52%，居国内外水平。

填料采用方形逆流式冷却塔用斜梯形波填料，其特征在于斜梯形波靠粘结绳索头形成填料块，稳定性好、耐久。

该梯形波高23mm，通风阻力减少，可使填高由1.0m增加到1.5m,提高了热力性能。

塔体受力结构：
为钢结构框架结构，运行时最大振幅0.14mm，钢件采取了加强防腐措施，镀锌后涂环氧沥青漆两道。

围护结构：
为聚酯玻璃钢材质、重量轻、强度高、耐腐蚀、美观、抗老化。

风筒：
为动能回收型，气流组织合理，效率高、玻璃钢材质、质轻高强耐腐蚀。

风机：
叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料，风机气动力合理、风量大、效率高、
噪声低、耐腐蚀。

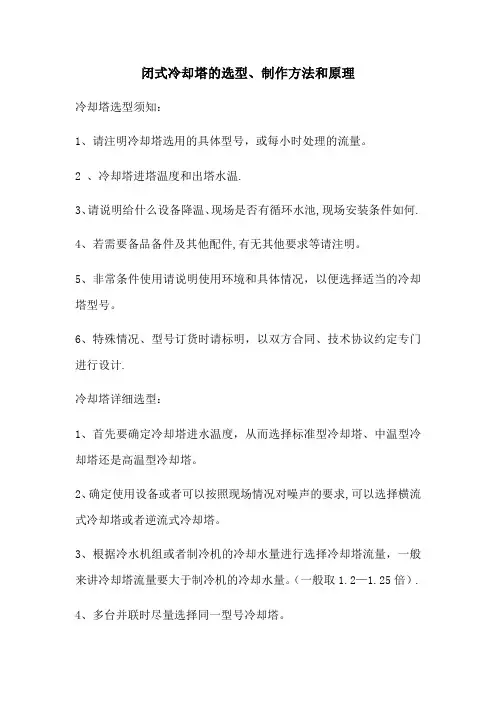

闭式冷却塔的选型、制作方法和原理冷却塔选型须知：1、请注明冷却塔选用的具体型号，或每小时处理的流量。

2 、冷却塔进塔温度和出塔水温.3、请说明给什么设备降温、现场是否有循环水池,现场安装条件如何.4、若需要备品备件及其他配件,有无其他要求等请注明。

5、非常条件使用请说明使用环境和具体情况，以便选择适当的冷却塔型号。

6、特殊情况、型号订货时请标明，以双方合同、技术协议约定专门进行设计.冷却塔详细选型：1、首先要确定冷却塔进水温度，从而选择标准型冷却塔、中温型冷却塔还是高温型冷却塔。

2、确定使用设备或者可以按照现场情况对噪声的要求,可以选择横流式冷却塔或者逆流式冷却塔。

3、根据冷水机组或者制冷机的冷却水量进行选择冷却塔流量，一般来讲冷却塔流量要大于制冷机的冷却水量。

（一般取1.2—1.25倍）.4、多台并联时尽量选择同一型号冷却塔。

其次，冷却塔选型时要注意：1、冷却塔的塔体结构材料要稳定、经久耐用、耐腐蚀，组装配合精确。

2、配水均匀、壁流较少、喷溅装置选用合理，不易堵塞.3、冷却塔淋水填料的型式符合水质、水温要求。

4、风机匹配，能够保证长期正常运行，无振动和异常噪声，而且叶片耐水侵蚀性好并有足够的强度.风机叶片安装角度可调，但要保证角度一致，且电机的电流不超过电机的额定电流。

5、电耗低、造价低，中小型钢骨架玻璃冷却塔还要求质量轻。

6﹑冷却塔应尽量避免布置在热源、废气和烟气发生点、化学品堆放处和煤堆附近。

7、冷却塔之间或塔与其它建筑物之间的距离，除了考虑塔的通风要求，塔与建筑物相互影响外，还应考虑建筑物防火、防爆的安全距离及冷却塔的施工及检修要求.8、冷却塔的进水管方向可按90°、180°、270°旋转.9、冷却塔的材料可耐—50℃低温，但对于最冷月平均气温低于-10℃的地区订货时应说明,以便采取防结冰措施。

冷却塔造价约增加3％。

10、循环水的浊度不大于50mg/l，短期不大于100mg/l不宜含有油污和机械性杂质，必要时需采取灭藻及水质稳定措施。

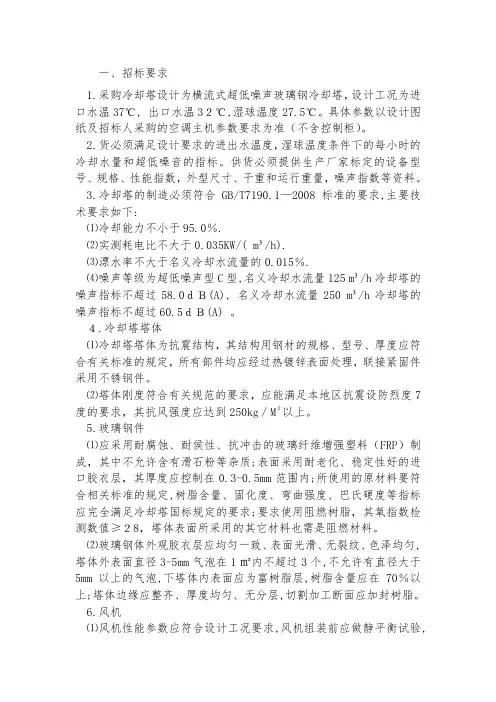

一、招标要求1.采购冷却塔设计为横流式超低噪声玻璃钢冷却塔，设计工况为进口水温37℃, 出口水温3２℃,湿球温度27.5℃。

具体参数以设计图纸及招标人采购的空调主机参数要求为准（不含控制柜）。

2.货必须满足设计要求的进出水温度，湿球温度条件下的每小时的冷却水量和超低噪音的指标。

供货必须提供生产厂家标定的设备型号、规格、性能指数，外型尺寸、干重和运行重量，噪声指数等资料。

3.冷却塔的制造必须符合GB/T7190.1—2008标准的要求,主要技术要求如下:⑴冷却能力不小于95.0％.⑵实测耗电比不大于0.035KW/( m³/h).⑶漂水率不大于名义冷却水流量的0.015％.⑷噪声等级为超低噪声型C型,名义冷却水流量125 m³/h冷却塔的噪声指标不超过58.0ｄＢ(A), 名义冷却水流量250 m³/h冷却塔的噪声指标不超过60.5ｄＢ(A) 。

４.冷却塔塔体⑴冷却塔塔体为抗震结构，其结构用钢材的规格、型号、厚度应符合有关标准的规定，所有部件均应经过热镀锌表面处理，联接紧固件采用不锈钢件。

⑵塔体刚度符合有关规范的要求，应能满足本地区抗震设防烈度7度的要求，其抗风强度应达到250kg／M２以上。

5.玻璃钢件⑴应采用耐腐蚀、耐侯性、抗冲击的玻璃纤维增强塑料（FRP）制成，其中不允许含有滑石粉等杂质;表面采用耐老化、稳定性好的进口胶衣层，其厚度应控制在0.3-0.5mm范围内;所使用的原材料要符合相关标准的规定,树脂含量、固化度、弯曲强度、巴氏硬度等指标应完全满足冷却塔国标规定的要求;要求使用阻燃树脂，其氧指数检测数值≥２8，塔体表面所采用的其它材料也需是阻燃材料。

⑵玻璃钢体外观胶衣层应均匀一致、表面光滑、无裂纹、色泽均匀,塔体外表面直径3-5mm气泡在1㎡内不超过3个,不允许有直径大于5mm以上的气泡,下塔体内表面应为富树脂层,树脂含量应在70％以上;塔体边缘应整齐、厚度均匀、无分层,切割加工断面应加封树脂。

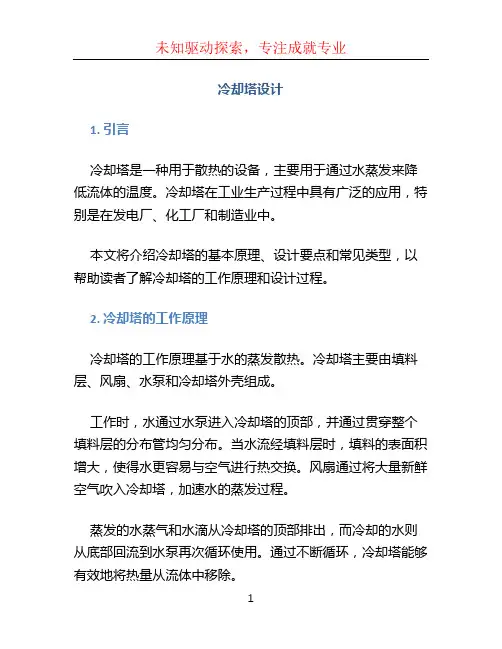

冷却塔设计1. 引言冷却塔是一种用于散热的设备，主要用于通过水蒸发来降低流体的温度。

冷却塔在工业生产过程中具有广泛的应用，特别是在发电厂、化工厂和制造业中。

本文将介绍冷却塔的基本原理、设计要点和常见类型，以帮助读者了解冷却塔的工作原理和设计过程。

2. 冷却塔的工作原理冷却塔的工作原理基于水的蒸发散热。

冷却塔主要由填料层、风扇、水泵和冷却塔外壳组成。

工作时，水通过水泵进入冷却塔的顶部，并通过贯穿整个填料层的分布管均匀分布。

当水流经填料层时，填料的表面积增大，使得水更容易与空气进行热交换。

风扇通过将大量新鲜空气吹入冷却塔，加速水的蒸发过程。

蒸发的水蒸气和水滴从冷却塔的顶部排出，而冷却的水则从底部回流到水泵再次循环使用。

通过不断循环，冷却塔能够有效地将热量从流体中移除。

3. 冷却塔的设计要点冷却塔的设计需要考虑以下几个要点：3.1. 流体流量和温度差冷却塔的设计需要根据流体的流量和温度差来确定塔的尺寸和性能。

流体流量越大，温度差越大，冷却塔的尺寸也就越大。

因此，在设计冷却塔时，需要充分考虑工作条件和要求。

3.2. 填料的选择填料是冷却塔中非常重要的组成部分，它能够增加水与空气之间的接触面积，提高热交换效率。

常见的填料材料包括塑料、金属和陶瓷。

选择填料时需要考虑材料的热传导性能、耐腐蚀性以及价格等因素。

3.3. 风扇的选择风扇是冷却塔中的关键设备，它能够提供足够的气流来促进水的蒸发。

在选择风扇时，要考虑其风量和扬程等参数，以确保能够满足冷却塔的设计要求。

3.4. 冷却塔的外壳冷却塔的外壳需要具有足够的强度和耐腐蚀性，以适应恶劣的工业环境。

常见的外壳材料包括钢材、铝合金和玻璃钢等。

4. 常见的冷却塔类型根据不同的工作原理和结构特点，冷却塔可以分为多种类型。

下面介绍几种常见的冷却塔类型：4.1. 自然通风式冷却塔自然通风式冷却塔主要依靠自然风来提供空气流通，无需外部能源驱动。

它主要适用于小型的应用场景，如家用空调机组。

冷却塔简要计算方式冷却塔的选择：1.现在一般中央空调工程使用较多的是低噪声或超低噪声型玻璃钢逆流式冷却塔，其国产品的代号一般为DBNL-水量数（m3/h）。

如DBNL3-100型表示水量为100 m3/h，第三次改型设计的超低噪声玻璃钢逆流式冷却塔。

即：水量数（m3/h）=（主机制冷量+压缩机输入功率）÷3.1652.初先的冷却塔的名义流量应满足冷水机组要求的冷却水量，同时塔的进水和出水温度应分别与冷水机组冷凝器的出水和进水温度相一致。

再根据设计地室外空气的湿球温度，查产品样本给出的塔热工性能曲线或说明，校核塔的实际流量是否仍不小于冷水机要求的冷却水量。

3.校核所选塔的结构尺寸、运行重量是否适合现场安装条件。

简要经验值计算公式：设备总冷量（KW）×856（大卡）÷3000=冷却塔水流量但在此基础上加上25T～100T=冷却塔实际规格流量或冷却塔水流量×1.2～1.3=冷却塔实际规格流量0 m3/h，温度气的湿球温度，于冷水机要求的冷却水量。

•1、冷却塔台数与制冷主机的数量一一对应，可以不考虑备用；•2、冷却塔的水流量 = 冷却水系统水量×1.2；•空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择•冷却水系统属开式系统，必须使用电子水处理仪；冷却水流量：主机制冷量（KW）/(4.5--5)/1.163*（1.15--1.2)冷冻水流量：主机制冷量（KW）/(4.5--5)/1.163*（1.15--1.2)*同时使用率却塔台数与制冷主机的数量一一对应，可以不考虑备用；却塔的水流量 = 冷却水系统水量×1.2；水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。

水系统属开式系统，必须使用电子水处理仪；。

良机冷却塔选型参数摘要：I.良机冷却塔简介A.良机冷却塔的定义与作用B.良机冷却塔的分类II.良机冷却塔选型参数A.冷却塔选型的重要性B.选型时需要考虑的因素1.冷却水量2.进水温度3.冷却塔类型4.设备安装位置和噪声要求C.选型时需要了解的参数1.冷却水进水温度对机组能效比的影响2.冷却塔的冷却效果与节能3.冷却塔的维护与故障处理III.良机冷却塔型号及应用A.良机3T 水塔1.设计特点2.本体和水盘的材料B.逆流式冷却塔1.逆流式冷却塔的工作原理2.逆流式冷却塔的优点C.玻璃钢冷却塔选型参数和标准1.玻璃钢冷却塔的分类2.玻璃钢冷却塔的选型标准及技术参数正文：良机冷却塔选型参数是影响冷却塔性能的重要因素。

良机冷却塔作为空调制冷系统中的附属设备，承担着释放整个系统吸收的总热量的重要任务。

因此，正确选择良机冷却塔的型号和参数，对整个空调制冷系统的运行效果和节能具有重要意义。

首先，我们需要了解良机冷却塔的定义和作用。

良机冷却塔是一种用于降低冷却水温度的设备，通过将高温冷却水与空气进行热交换，使冷却水温度降低，从而保证空调制冷系统的正常运行。

良机冷却塔主要分为横流塔和逆流塔两种类型。

在选择良机冷却塔时，需要考虑多个因素。

首先是冷却水量，应根据现场循环水泵的实际流量和压力进行选择，或按照设备所需要的冷却水量进行选择。

其次是进水温度，应根据设备冷凝器的冷却温度进行选择。

此外，冷却塔的类型、设备安装位置和噪声要求等因素也需要考虑。

在了解良机冷却塔选型参数时，需要关注冷却水进水温度对机组能效比的影响、冷却塔的冷却效果与节能以及冷却塔的维护与故障处理等方面。

良机冷却塔型号及应用方面，良机3T 水塔采用瓶型设计，迎风量最小，冷却塔组件精心设计制造，结构轻盈、组装容易、坚固耐用。

逆流式冷却塔水流自上而下，空气自下而上作逆向流动，其配水方式采用布水器旋转散水，具有良好的冷却效果。

玻璃钢冷却塔选型参数和标准方面，玻璃钢冷却塔采用进口耐水性树脂与无碱玻璃纤维毡制造，具有良好的耐腐蚀性能和强度。

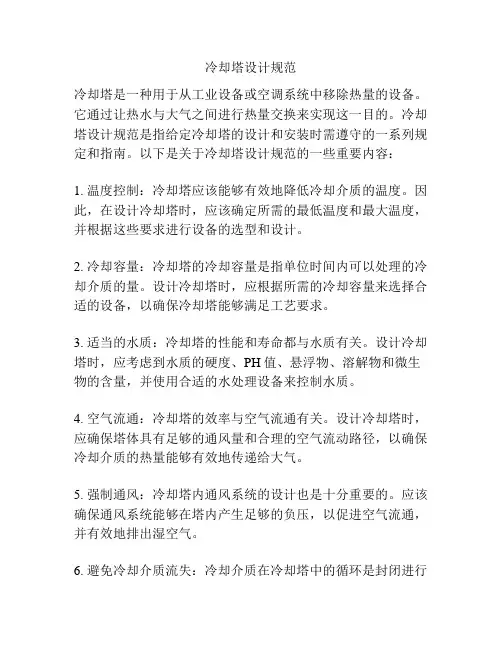

冷却塔设计规范冷却塔是一种用于从工业设备或空调系统中移除热量的设备。

它通过让热水与大气之间进行热量交换来实现这一目的。

冷却塔设计规范是指给定冷却塔的设计和安装时需遵守的一系列规定和指南。

以下是关于冷却塔设计规范的一些重要内容：1. 温度控制：冷却塔应该能够有效地降低冷却介质的温度。

因此，在设计冷却塔时，应该确定所需的最低温度和最大温度，并根据这些要求进行设备的选型和设计。

2. 冷却容量：冷却塔的冷却容量是指单位时间内可以处理的冷却介质的量。

设计冷却塔时，应根据所需的冷却容量来选择合适的设备，以确保冷却塔能够满足工艺要求。

3. 适当的水质：冷却塔的性能和寿命都与水质有关。

设计冷却塔时，应考虑到水质的硬度、PH值、悬浮物、溶解物和微生物的含量，并使用合适的水处理设备来控制水质。

4. 空气流通：冷却塔的效率与空气流通有关。

设计冷却塔时，应确保塔体具有足够的通风量和合理的空气流动路径，以确保冷却介质的热量能够有效地传递给大气。

5. 强制通风：冷却塔内通风系统的设计也是十分重要的。

应该确保通风系统能够在塔内产生足够的负压，以促进空气流通，并有效地排出湿空气。

6. 避免冷却介质流失：冷却介质在冷却塔中的循环是封闭进行的，因此应确保塔体的结构和密封性能可以有效地防止冷却介质的丢失。

7. 安全性设计：冷却塔的设计应符合安全性要求。

应该采取必要的措施来防止冷却塔发生渗水、结冰和堵塞等问题，以确保塔体的安全运行。

8. 维护和保养：冷却塔的维护和保养对于其正常运行和寿命的延长至关重要。

应该建立相应的维护计划，并按照计划进行定期的维护和保养工作。

9. 环保要求：冷却塔的设计还应符合环保要求。

应该采取措施来减少冷却塔对环境的影响，如使用节能设备、减少噪音和排放等。

10. 国家和地方规范：在设计冷却塔时，应在符合国家和地方相关规范和标准的基础上进行。

这些规范和标准与冷却塔的设计、安装和维护都有关。

综上所述，在设计冷却塔时，需要考虑的因素十分复杂。

良机冷却塔选型参数摘要：1.良机冷却塔选型参数的概念与重要性2.良机冷却塔选型参数的具体内容3.良机冷却塔选型的方法与步骤4.良机冷却塔选型参数的应用实例5.良机冷却塔选型参数对冷却塔性能的影响正文：一、良机冷却塔选型参数的概念与重要性良机冷却塔选型参数是指在选购冷却塔时需要考虑的一系列技术指标，这些指标对于冷却塔的性能、效率以及使用寿命具有重要影响。

正确选择和配置冷却塔参数，可以确保冷却塔满足设备需求，提高空调系统的制冷效果和节能水平。

二、良机冷却塔选型参数的具体内容1.冷却水量：根据设备所需冷却水量选择冷却塔，原则上冷却塔的冷却水量略大于设备所需冷却水量。

2.进水温度：根据设备冷凝器的进水温度，选择合适的冷却塔，以保证冷却效果。

3.湿球温度：根据设备的湿球温度要求，选择具有相应湿球温度下降能力的冷却塔。

4.风量和风压：根据设备的空气冷却需求，选择具有合适风量和风压的冷却塔。

5.噪音：考虑安装位置的噪声要求，选择低噪音的冷却塔。

6.结构类型：根据安装位置和设备需求，选择横流塔或逆流塔。

7.材质：根据设备的防腐要求，选择具有良好耐腐蚀性能的冷却塔。

三、良机冷却塔选型的方法与步骤1.确定设备所需冷却水量和进水温度。

2.根据湿球温度要求，选择合适的冷却塔类型。

3.确定冷却塔的风量和风压需求。

4.根据安装位置的噪声要求，选择低噪音的冷却塔。

5.根据设备安装空间和结构要求，选择合适的冷却塔类型和尺寸。

6.考虑设备的防腐要求，选择具有良好耐腐蚀性能的冷却塔材质。

7.对比多个冷却塔选型参数，综合考虑，选择最合适的冷却塔。

四、良机冷却塔选型参数的应用实例假设某工厂需要为设备选型一台冷却塔，设备所需冷却水量为50 吨/小时，进水温度为35℃，湿球温度要求为30℃，风量要求为10000m/h，风压要求为500Pa，安装位置噪声要求为80dB(A)，设备安装空间为3 米×3 米，设备材质要求为耐腐蚀。

根据以上参数，可以选择一款符合要求的良机冷却塔，例如：选用横流式冷却塔，材质为玻璃钢，风量为10000m/h，风压为500Pa，冷却水量为50 吨/小时，进水温度为35℃，湿球温度为30℃。

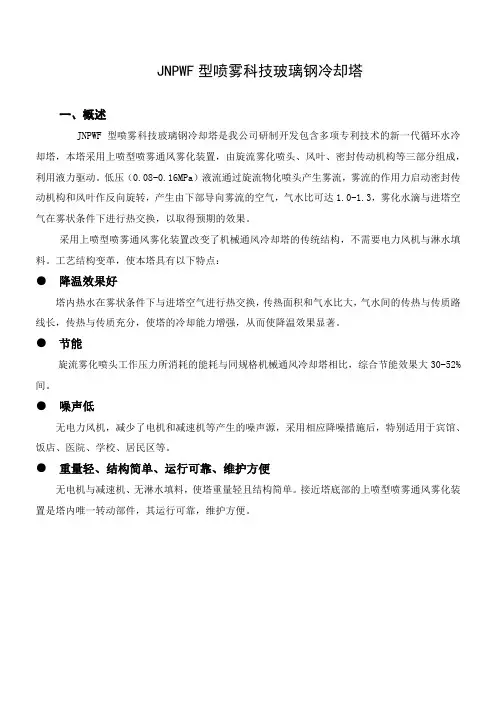

JNPWF型喷雾科技玻璃钢冷却塔一、概述JNPWF型喷雾科技玻璃钢冷却塔是我公司研制开发包含多项专利技术的新一代循环水冷却塔，本塔采用上喷型喷雾通风雾化装置，由旋流雾化喷头、风叶、密封传动机构等三部分组成，利用液力驱动。

低压（0.08-0.16MPa）液流通过旋流物化喷头产生雾流，雾流的作用力启动密封传动机构和风叶作反向旋转，产生由下部导向雾流的空气，气水比可达1.0-1.3，雾化水滴与进塔空气在雾状条件下进行热交换，以取得预期的效果。

采用上喷型喷雾通风雾化装置改变了机械通风冷却塔的传统结构，不需要电力风机与淋水填料。

工艺结构变革，使本塔具有以下特点：●降温效果好塔内热水在雾状条件下与进塔空气进行热交换，传热面积和气水比大，气水间的传热与传质路线长，传热与传质充分，使塔的冷却能力增强，从而使降温效果显著。

●节能旋流雾化喷头工作压力所消耗的能耗与同规格机械通风冷却塔相比，综合节能效果大30-52%间。

●噪声低无电力风机，减少了电机和减速机等产生的噪声源，采用相应降噪措施后，特别适用于宾馆、饭店、医院、学校、居民区等。

●重量轻、结构简单、运行可靠、维护方便无电机与减速机、无淋水填料，使塔重量轻且结构简单。

接近塔底部的上喷型喷雾通风雾化装置是塔内唯一转动部件，其运行可靠，维护方便。

三、选塔须知1、为非标准工况时，可查热力性能曲线选塔。

若查不到或需要更精确计算时，应将降温要求和当地气象资料提供给本厂，由电算确定。

2、冷却塔进水温度，如需超过60℃时，在订货时应说明。

3、用冷却塔水盘作水池时，应注意水盘容积一般为名义冷却流量时1.5min左右的停留时间之量，另须安装“溢流管”、“补水管”等，应在订货时特别提出。

所增价格另算。

4、对噪声指标要求更高时，所增消声装置价格另算。

5、DFWNL-700P、GFWNL-600P以上型冷却塔采用多路支进水，主要是考虑冷却塔维护时兼顾满足生产需要。

6、地震烈度≤九度，最大风载700Pa。

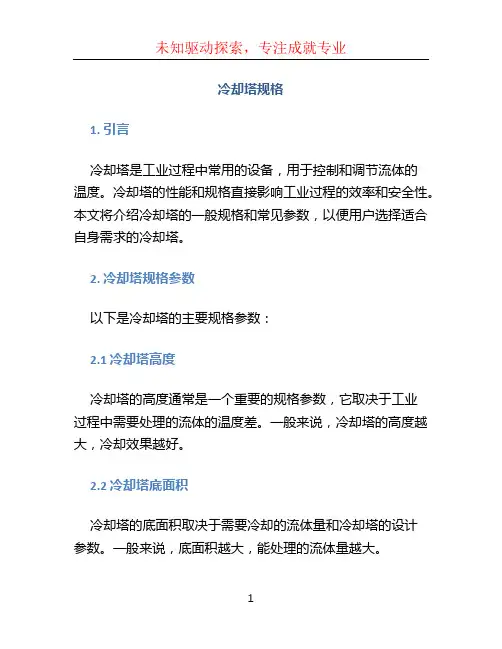

冷却塔规格1. 引言冷却塔是工业过程中常用的设备，用于控制和调节流体的温度。

冷却塔的性能和规格直接影响工业过程的效率和安全性。

本文将介绍冷却塔的一般规格和常见参数，以便用户选择适合自身需求的冷却塔。

2. 冷却塔规格参数以下是冷却塔的主要规格参数：2.1 冷却塔高度冷却塔的高度通常是一个重要的规格参数，它取决于工业过程中需要处理的流体的温度差。

一般来说，冷却塔的高度越大，冷却效果越好。

2.2 冷却塔底面积冷却塔的底面积取决于需要冷却的流体量和冷却塔的设计参数。

一般来说，底面积越大，能处理的流体量越大。

2.3 冷却塔材料冷却塔的材料通常是根据所处理的流体的化学性质和温度确定的。

常见的冷却塔材料有不锈钢、塑料和玻璃钢等。

2.4 冷却塔风机冷却塔的风机是冷却塔运行的核心部件，用于提供足够的空气流动以降低流体温度。

风机的风量和功率是冷却塔规格参数中的重要内容。

2.5 冷却塔水泵冷却塔水泵用于循环冷却水，保证水流量和压力满足冷却塔的要求。

水泵的流量和功率也是需要考虑的规格参数之一。

2.6 冷却塔附属设备冷却塔的附属设备包括水箱、水泵控制系统、水温控制系统等。

这些设备的合理配置可以提高冷却塔的性能和安全性。

3. 冷却塔选型和应用在选择冷却塔时，需要根据工业过程中的需求和条件来确定适当的规格。

以下是选择冷却塔时需要考虑的几个关键因素：3.1 流体温度差流体温度差是冷却塔选型的重要指标，它代表了冷却塔能够降低流体温度的能力。

一般来说，流体温度差越大，需要的冷却塔规格就越大。

3.2 流体流量流体流量是冷却塔选型的另一个重要指标，它决定了冷却塔需要处理的流体量。

流体流量越大，冷却塔的规格就需要越大。

3.3 空间限制在选择冷却塔时，需要考虑到它在工业场地中的空间限制。

根据可用的空间大小，确定适合的冷却塔高度和底面积。

3.4 耐腐蚀性能根据所处理的流体的化学性质，选择适当的冷却塔材料，以确保冷却塔具有足够的耐腐蚀性能。

3.5 能耗和运行成本冷却塔的风机和水泵是耗电设备，因此在选择冷却塔时需要考虑能耗和运行成本。

类型逆流式冷却塔品牌国祥型号DBNL-100 材质玻璃钢塔高 4.5（m）占的面积20（m2）重量3123（kg）应用领域工业用冷却塔噪声级别普通型冷却塔热水和空气流动方向逆流式冷却塔热水和空气接触方式湿式冷却塔通风方式机械通风冷却塔一、塔型选择根据用户要求,选用塔型都要按用户提供的工艺技术参数和气象条件进行热工计算验证。

特殊情况，我公司可以根据实际精心设计冷却塔。

计算方法采用GB7190.2-97所规定焓差法，电算结果说明以上塔型完全满足用户提出的工况条件，并有富余。

二、冷却塔产品说明逆流式玻璃钢冷却塔采用下四侧进风，靠顶部的风机，使空气经由塔内的填料（主高为1.5m），与热水进行气热交换，湿热空气再排向塔外。

填料采用两面有凸点的“S”波片，通过安装头使点波片粘结成整体，以提高钢性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力。

填料底层设有收水设备以防止向塔外溅水。

三、冷却塔各部件剖析1、塔体钢结构：为钢结构桁架体系，整体结构强度高，结构受力合理。

塔体结构具有多向受力性能的效果，能有效在承受集中荷载，非对称荷载，降低了冷却塔的振动（自振频率为12HZ，运行的最大振幅0.09mm）。

提高了冷却塔抗风荷、抗震能力，具有良好的整体稳定性。

塔内主要受力钢件、配水管及检修梯等部件，其防腐问题是塔质量保证的一个重要环节，本厂为保证质量，所有出厂钢质构件均先进行打磨除锈，再涮环氧富锌组合防腐涂料做防腐处理（防腐工艺：先打磨除锈并将钢质构件表面的残留物清理干净，再涂涮环氧富锌底漆两遍-环氧富锌中间漆两遍-环氧煤沥青漆两遍，且每遍漆膜厚度为80微米。

为避免施工过程中对钢构件防腐层的破坏，在钢构件加工好以后，本厂对冷却塔先进行试装，这样可避免由于设计和加工过程中的疏忽而造成的现场切割，试装合格后对各部件做好标记，再进行防腐处理。

在正常使用条件下，凡从我厂出厂的冷却塔钢部件使用寿命不低于20年。

2、围护结构（厚度为2.5mm±0.1mm）本塔围护件采用玻璃钢材质，其厚度为3mm。

1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克( 广州) 冷却技术有限公司。

1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其它2.设备性能及技术参数2.1设备性能1) NC系列产品简介A、 NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师经过冷却塔多年热工测试试验,引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备, 对测试数据进行全面综合处理, 参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数xv, 选择最佳的水气比, 最佳截面水负荷, 截面气负荷和填料的高度范围以确定填料体积, 并以流体力学、空气动力学、材料学、建筑学等多种学科观点, 综合设计塔的外型与结构, 根据测试计算通风阻力, 参考风机特性曲线和对测试数据进行优化, 选择符合风量和噪音要求的风机和匹配的电机, 使冷效、能耗、噪音达到一个优化的系统设计效果。

B、 NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔,由热处理PVC多层片构成, 厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命以上。

一般冷却塔产品填料均采用竖直放置, 且无明显收水端。

参考右下图, 一般冷却塔的做法是布水盘偏向外侧安装, A、 B、 C、 D、E、 F这6个区域内充满了填料, 而向上排风, 气流由外向内流经填料在风力的带动下, 实际冷却水流过的区域是C、 D、 E、 F、 G这5个区域, A、 B两区无水。

那么按照一般冷却塔的做法, A、 B两区的填料对系统散热根本起不了作用, 而有水的G区却又没有填料。

冷却塔的运行参数与选型设计1.冷却水温差：入口温度—出口温度大温差 = 高性能2.冷幅：冷却塔出水温度与入口空气湿球温度的差值：小冷幅 = 高性能3. 冷却塔容量冷却塔容量单位为“千卡每小时”或者“冷吨”；冷却塔容量=冷却水质量流量×水的比热容×温差；大容量=高性能4.补给水量计算蒸发损失水量（E）E = Q/600 = （T1-T2）*L /600E 代表蒸发水量 (kg/h) ；Q代表热负荷(Kcal/h)；600代表水的蒸发潜热(Kcal/h)；T1代表入水温度(℃)；T2代表出水温度(℃)；L代表循环水量(kg/h)。

补给水量计算飞溅损失水量（C）冷却塔之飞溅损失量依冷却塔设计型式、风速等因素决定之。

一般正常情况下，其值约等于循环水量的0.1~0.2%左右。

定期排放水量损失（D）定期排放水量损失须视水质或水中固体浓度等因素决定之。

一般约为循环水量之0.3%左右。

M=E+C+D蒸发损失水量（E）；飞溅损失水量（C）；定期排放水量损失（D）。

冷却塔用于空调时，温度差设计在5℃，此时冷却塔所须之补给水量约为循环水量的2%左右。

6.冷却水流量K·Q=C·M·ΔTK:估算系数Q:机组最大制冷量C:水的比热容ΔT:供回水温差M:冷却水质量流量M=K×Q C×ΔT压缩式制冷机组最大制冷量的1.3倍；吸收式制冷机组（溴化锂）制冷量的2.5倍。

例题：一项用一台640RT机组的工程冷却塔水流量和补水量。

Q=640RT=2251KWK=1.3C=4.2KJ/(kg·℃)ΔT=5℃M=K×Q C×ΔTM=1.3×2251KW4.2KJ／﹙kg·℃﹚×5℃＝140kg／S补水量m=M·2％=140kg/s·2％=2.8kg/s1、冷却塔耗能的决定因素？答：风机功率，冷却水流量，冷却水补水量？2、冷却塔的温度工况，什么温度下效率经济型好？答：冷却塔的进水温度根据使用情况的不同有所不同，例如中央空调冷凝器的出水温度一般为30-40℃，而冷却塔的出水温度一般为30℃。
