微波传输线理论

《微波技术基础》期末复习题

第2章 传输线理论

1. 微波的频率范围和波长范围

频率范围 300MHz ~ 3000 GHz 波长范围 1.0 m ~ 0.1mm；

2. 微波的特点

⑴ 拟光性和拟声性；

⑵ 频率高、频带宽、信息量大；

⑶ 穿透性强；

⑷ 微波沿直线传播；

3. 传输线的特性参数

⑴ 特性阻抗的概念和表达公式

特性阻抗＝传输线上行波的电压／传输线上行波的电流

11011RjLZGjC

⑵ 传输线的传播常数

传播常数 j的意义，包括对幅度和相位的影响。

4. 传输线的分布参数：

⑴ 分布参数阻抗的概念和定义

⑵ 传输线分布参数阻抗具有的特性 ()()()inVdZdId00chshshchLLLLVdIZdVdIdZ000ththLLZZdZZZd① 传输线上任意一点 d 的阻抗与该点的位置d和负载阻抗ZL有关；

② d点的阻抗可看成由该点向负载看去的输入阻抗；

③ 传输线段具有阻抗变换作用；

由公式 ()inZd000ththLLZZdZZZd 可以看到这一点。

④ 无损线的阻抗呈周期性变化，具有λ/4的变换性和 λ/2重复性；

⑤ 微波频率下，传输线上的电压和电流缺乏明确的物理意义，不能直接测量；

⑶ 反射参量

① 反射系数的概念、定义和轨迹；

② 对无损线，其反射系数的轨迹？；

③ 阻抗与反射系数的关系；

in()1()()()1()VddZdIdd01()1()dZd

⑷ 驻波参量

① 传输线上驻波形成的原因？

② 为什么要提出驻波参量？

③ 阻抗与驻波参量的关系；

5. 无耗传输线的概念和无耗工作状态分析

⑴ 行波状态的条件、特性分析和特点；

⑵ 全反射状态的条件、特性分析和特点；

⑶ 行驻波状态的条件、特性分析和特点；

6. 有耗传输线的特点、损耗对导行波的主要影响和次要影响 7. 引入史密斯圆图的意义、圆图的构成；

- 1 - 传输线理论

传输线理论是电磁场理论的一个分支，是电磁能量从一点被传输到另一点的过程中发挥作用的重要理论基础。在微波技术应用日益普及的今天，传输线理论的重要性也是不言而喻的。本文重点介绍传输线理论的基本概念、分类以及应用，并且结合实例进行论述，分析传输线理论在实际应用中的重要性。

传输线理论的基本概念

传输线理论主要研究的是介质中的电磁辐射，即电磁能量在电磁介质中传播和分布的过程。它主要包括电磁辐射在几何形式上的观察，以及电磁能量在传输过程中的放射衰减和折射等问题。

传输线理论最常见的应用就是传输线模型，这是由于它可以有效地模拟在真实环境中电磁能量传播的过程。传输线模型是建立在电磁介质的假定和电磁场的理论基础上的，它们可以计算和预测电磁场在真实环境中的变化。

传输线理论的分类

传输线理论可以根据其应用的电磁传播介质以及传导介质的性质来分类。根据介质的性质，可以分为空气传输线理论、水平传输线理论和垂直传输线理论。空气传输线理论是指在空气中传输电磁能量的理论，这种方法通常用于汽车、开关、网络线等相关系统。水平传输线理论是指在水平或者正交介质中传输电磁能量的理论，这种方法比较常用于平面波传播系统。垂直传输线理论是指在垂直介质中传输电磁能量的理论，这种方法一般用于地下电缆传输系统。 - 2 - 传输线理论的应用

传输线理论在高频、微波技术中有着重要的应用。它可以预测和控制电磁辐射在传播过程中的折射率，从而控制电磁辐射的传播范围。此外，传输线理论还能够模拟各种电磁介质系统，从而更好地预测电磁辐射的分布和传播过程。

例如，传输线理论可以用于推算微波炉或者无线网络的辐射强度，以评估辐射的安全性。传输线理论也可以用来表示和模拟对电磁环境的影响，帮助制定和实施保护措施。

结论

传输线理论是电磁场理论的一个分支，是电磁能量从一点被传输到另一点的过程中发挥作用的重要理论基础。传输线理论可以根据传输介质特性分类，应用在高频、微波技术等领域，可以预测和控制电磁辐射在传播过程中的折射率，解决实际工程中的电磁相关问题，并且更好地实现电磁介质系统的传输。

微波2传输线理论

传输线的基本概念

1. 传输线是对传输电磁波信息和能量的各种形式的传输系统的总称, 引导电磁波沿⼀定⽅向传输, 因此⼜称为导⾏波系统。其所导引的电

磁波被称为导⾏波 。2. 导⾏波传播的⽅向称为纵向, 垂直于导波传播的⽅向称为横向。

3. ⽆纵向电磁场分量的电磁波称为横电磁波，即TEM波；纵向有电场分量⽆磁场分量的电磁波叫TM波；纵向有磁场分量⽆电场分量的电

磁波叫TE波；4. 传输线本⾝的不连续性可以构成各种形式的微波⽆源元器件, 与均匀传输线、 有源元器件及天线构成微波系统。

传输线⼤致可以分为三种类型

1. 第⼀类是双导体传输线, 它由两根或两根以上平⾏导体构成, 因其传输的电磁波是横电磁波（TEM波）或准TEM波, 故⼜称为TEM波传

输线, 主要包括平⾏双线、同轴线、带状线和微带线等, 如图所⽰。2. 第⼆类是均匀填充介质的⾦属波导管, 因电磁波在管内传播, 故称为波导, 主要包括矩形波导、圆波导、脊形波导和椭圆波导等

3. 第三类是介质传输线, 因电磁波沿传输线表⾯传播, 故称为表⾯波波导, 主要包括介质波导、 镜像线和单根表⾯波传输线等

对均匀传输线的分析⽅法通常有两种

1. ⼀种是场分析法, 即从麦克斯韦⽅程出发, 求出满⾜边界条件的波动解, 得出传输线上电场和磁场的表达式, 进⽽分析传输特性;

2. 第⼆种是等效电路法, 即从传输线⽅程出发, 求出满⾜边界条件的电压、电流波动⽅程的解, 得出沿线等效电压、电流的表达式, 进⽽分

析传输特性。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

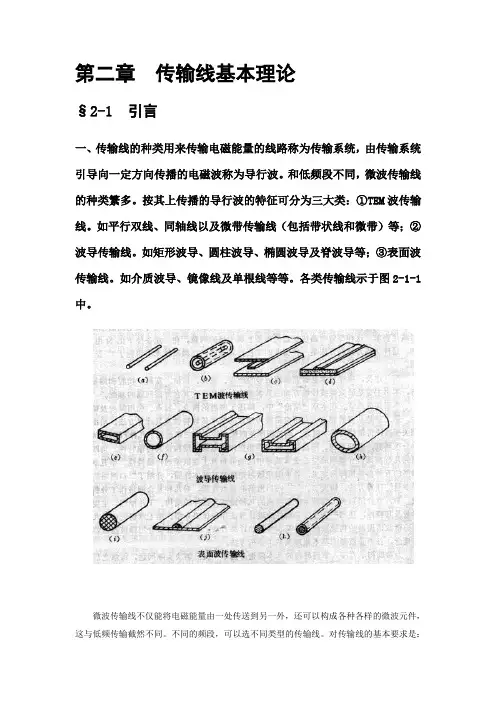

第二章 传输线基本理论

§2-1 引言

一、传输线的种类用来传输电磁能量的线路称为传输系统，由传输系统引导向一定方向传播的电磁波称为导行波。和低频段不同，微波传输线的种类繁多。按其上传播的导行波的特征可分为三大类：①TEM波传输线。如平行双线、同轴线以及微带传输线（包括带状线和微带）等；②波导传输线。如矩形波导、圆柱波导、椭圆波导及脊波导等；③表面波传输线。如介质波导、镜像线及单根线等等。各类传输线示于图2-1-1中。

微波传输线不仅能将电磁能量由一处传送到另一外，还可以构成各种各样的微波元件，这与低频传输截然不同。不同的频段，可以选不同类型的传输线。对传输线的基本要求是：损耗小、效率高；功率容量大；工作频带宽；尺寸小且均匀。

二、分布参数的概念

“长度”有绝对长度与相对长度两种概念。对于传输线的“长”或“短”，并不是以其绝对长度而是以其与波长比值的相对大小而论的。我们把比值 称为传输线的相对长度。在微波领域里，波长 以厘米或毫米计。虽然传输线的长度有时只不过是几十厘米甚至几个毫米，比如传输频率为3GHz的同轴电缆虽只有半米长，但它已是工作波长的5倍，故须把它称为“长线”；相反，输送市电的电力传输线（频率为50Hz）即使长度为几千米，但与市电的波长（6000千米）相比小得多，因此只能称为“短线”而不能称为“长线”。微波传输线都属于“长线”的范畴，故本章又可称作长线的基本理论。

前者对应于低频率传输线。它在低频电路中只起连接线的作用，因频率低，其本身分布参数所引起的效应过错全可以忽略不计，所以在低频电路中只考虑时间因子而忽略空间效应，因而把电路当作集中参数电路来处于是允许的。后者对应于微波传输线。因为频率很高时分布参数效应不能再忽视了，传输线不能仅当作连接线，它将形成分布参数电路，参与整个电路的工作。因而传输线在电路中所引起的效应必须用传输线理论来研究。

亦即，在微波传输线上处处存在分布电阻、分布电感，线间处处存在分布电容和漏电电导。我们用R1、L1、G1、C1分别表示传输线单位长度的电阻、电感、电导和电容，它们的数值与传输线截面尺寸、导体材料、填充介质以及工作频率有关。表2-1-1列同了平行双导线和同轴线的各分布参数表达式。根据传输线上分布参数的均匀与否，可将传输线分为均匀和不均匀两种。本章讨论的主要是均匀传输线。
