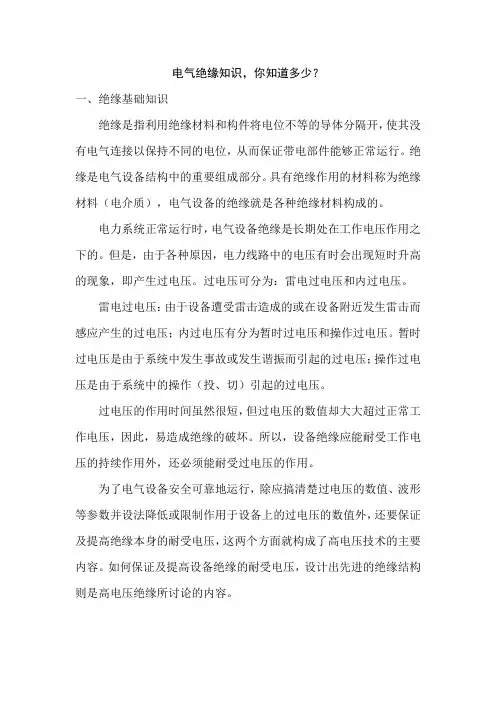

电气绝缘知识，你知道多少？
一、绝缘基础知识
绝缘是指利用绝缘材料和构件将电位不等的导体分隔开，使其没有电气连接以保持不同的电位，从而保证带电部件能够正常运行。绝缘是电气设备结构中的重要组成部分。具有绝缘作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
电力系统正常运行时，电气设备绝缘是长期处在工作电压作用之下的。但是，由于各种原因，电力线路中的电压有时会出现短时升高的现象，即产生过电压。过电压可分为：雷电过电压和内过电压。
雷电过电压：由于设备遭受雷击造成的或在设备附近发生雷击而感应产生的过电压；内过电压有分为暂时过电压和操作过电压。暂时过电压是由于系统中发生事故或发生谐振而引起的过电压；操作过电压是由于系统中的操作（投、切）引起的过电压。
过电压的作用时间虽然很短，但过电压的数值却大大超过正常工作电压，因此，易造成绝缘的破坏。所以，设备绝缘应能耐受工作电压的持续作用外，还必须能耐受过电压的作用。
为了电气设备安全可靠地运行，除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外，还要保证及提高绝缘本身的耐受电压，这两个方面就构成了高电压技术的主要内容。如何保证及提高设备绝缘的耐受电压，设计出先进的绝缘结构则是高电压绝缘所讨论的内容。
在工作电压和过电压作用下，绝缘会发生电导、极化、损耗、老化、放电击穿等现象。为了设计出技术先进、经济合理而又安全可靠的绝缘结构，首先必须掌握各类绝缘材料在电场作用下的电气物理性能，绝缘材料在强电场中的击穿特性及其规律尤为重要。只有知道了绝缘材料本身耐受电压的规律之后，才能进行绝缘的设计（考虑绝缘结构、选择绝缘距离或绝缘厚度等）。其次，绝缘的破坏决定于作用在其上的电场强度，在满足电气设备基本要求的前提下，应设法改善绝缘结构，使其电场分布尽可能地均匀，以减少电场强度。另外，采用新型绝缘材料。
二、绝缘的缺陷及试验种类
湖北安陆广安铝业
电解槽漏电检测及评价
一、绝缘破损及漏电的形式:
电解槽漏电的主要危害包括：造成电能损失，漏电会致电流效率下降，据资料报道，漏电可使电流效率下降20%左右；造成结构建筑物的电化学腐蚀，广安铝业电解槽钢筋混凝土支撑梁曾因漏电而烧红，立柱也因电化学腐蚀而遭受不同程度的破坏；影响安全生产，且漏电会对人身安全已构成严重威胁。因此必须采取必要的措施，解决电解槽漏电问题。
电解槽绝缘破损是导致漏电的根本原因。就侧插自焙槽而言，其绝缘部位及所用材料情况见表一。
表一：侧插自焙槽绝缘部位及所用材料表
序号 部位 材料
1 槽壳与立柱 石棉水泥板和石棉板
2 槽壳与卷帘 石棉橡胶板
3 立柱与平台 酚醛板
4 滑轮与阳极框架 酚醛板
5 临时吊挂与平台 酚醛板
6 阳极母线与立柱 石棉橡胶板
7 阳极母线吊夹与平台 酚醛板
8 料闸与把手 酚醛板
9 敞口盖与排烟管道 橡胶管或酚醛管
10 扶手梯与立柱 酚醛板
11 地沟盖板与地坪 沥青砖
12 槽壳与支撑梁 辉绿岩石、石棉橡胶板
13 阴极母线与支撑梁 辉绿岩石、石棉橡胶板 14 立柱母线与地沟盖板 留空隙或用木条
15 地坪 沥青碎石和沥青砂浆
16 相邻槽间地沟盖板 木条
17 槽壳与阳极棒 石棉水玻璃
上述绝缘部位某一个或几个环节出现问题就会导致绝缘破损。
铝电解的工作电流是指：阳极 电解质 阴极这部分电流，其他的电流都会造成电流损失，形成漏电。
铝电解槽漏电形式大体可分三种，见表2。
表2：电解槽漏电形式
类别 电流走向
槽内漏电 阳极 电解质 槽壳 阴极棒
槽间漏电 1）A槽壳 地沟盖板 B槽壳
2）A平台 烟道 B平台
对地漏电 1）槽壳 地沟盖板 大地
2）槽壳 支撑梁 大地
3）立柱母线 地沟盖板 大地
4）阴极母线 支撑梁 大地
5）平台 烟道 大地
2 漏电原因
从根本上说，漏电是由于绝缘破损所致。大体上可分为下列几种情况。

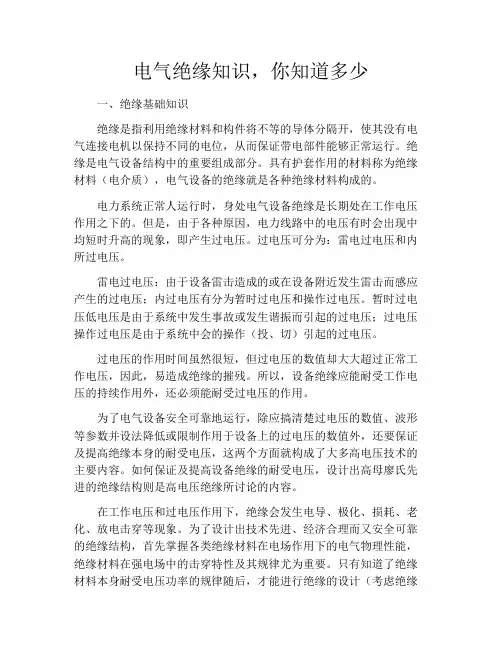

电气绝缘知识，你知道多少
一、绝缘基础知识
绝缘是指利用绝缘材料和构件将不等的导体分隔开，使其没有电气连接电机以保持不同的电位，从而保证带电部件能够正常运行。绝缘是电气设备结构中的重要组成部分。具有护套作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
电力系统正常人运行时，身处电气设备绝缘是长期处在工作电压作用之下的。但是，由于各种原因，电力线路中的电压有时会出现中均短时升高的现象，即产生过电压。过电压可分为：雷电过电压和内所过电压。
雷电过电压：由于设备雷击造成的或在设备附近发生雷击而感应产生的过电压；内过电压有分为暂时过电压和操作过电压。暂时过电压低电压是由于系统中发生事故或发生谐振而引起的过电压；过电压操作过电压是由于系统中会的操作（投、切）引起的过电压。
过电压的作用时间虽然很短，但过电压的数值却大大超过正常工作电压，因此，易造成绝缘的摧残。所以，设备绝缘应能耐受工作电压的持续作用外，还必须能耐受过电压的作用。
为了电气设备安全可靠地运行，除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外，还要保证及提高绝缘本身的耐受电压，这两个方面就构成了大多高电压技术的主要内容。如何保证及提高设备绝缘的耐受电压，设计出高母廖氏先进的绝缘结构则是高电压绝缘所讨论的内容。
在工作电压和过电压作用下，绝缘会发生电导、极化、损耗、老化、放电击穿等现象。为了设计出技术先进、经济合理而又安全可靠的绝缘结构，首先掌握各类绝缘材料在电场作用下的电气物理性能，绝缘材料在强电场中的击穿特性及其规律尤为重要。只有知道了绝缘材料本身耐受电压功率的规律随后，才能进行绝缘的设计（考虑绝缘结构、选择绝缘距离或绝缘厚度等）。其次，绝缘腐蚀的破坏决定于作用在其上的电场强度，在满足电气设备基本要求的其要求前提下所，应设法改善绝缘结构中，使其电场分布尽可能地均匀，以减少电场强度。另外，采用新型绝缘材料。
电气绝缘基础学问
一、绝缘基础学问
绝缘是指利用绝缘材料和构件将电位不等的导体分隔开，使其没有电气连接以保持不同的电位，从而保证带电部件能够正常运行。绝缘是电气设备结构中的紧要构成部分。具有绝缘作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
电力系统正常运行时，电气设备绝缘是长期处在工作电压作用之下的。但是，由于各种原因，电力线路中的电压有时会显现短时上升的现象，即产生过电压。过电压可分为：雷电过电压和内过电压。
雷电过电压：由于设备受到雷击造成的或在设备相近发生雷击而感应产生的过电压；内过电压有分为短时间过电压和操作过电压。短时间过电压是由于系统中发生事故或发生谐振而引起的过电压；操作过电压是由于系统中的操作（投、切）引起的过电压。
过电压的作用时间虽然很短，但过电压的数值却大大超过正常工作电压，因此，易造成绝缘的破坏。所以，设备绝缘应能耐受工作电压的持续作用外，还必需能耐受过电压的作用。
为了电气设备安全牢靠地运行，除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外，还要保证及提高绝缘本身的耐受电压，这两个方面就构成了高电压技术的重要内容。如何保证及提高设备绝缘的耐受电压，设计出先进的绝缘结构则是高电压绝缘所讨论的内容。
在工作电压和过电压作用下，绝缘会发生电导、极化、损耗、老化、放电击穿等现象。为了设计出技术先进、经济合理而又安全牢靠的绝缘结构，首先必需把握各类绝缘材料在电场作用下的电气物理性能，绝缘材料在强电场中的击穿特性及其规律尤为紧要。只有知道了绝缘材料本身耐受电压的规律之后，才能进行绝缘的设计（考虑绝缘结构、选择绝缘距离或绝缘厚度等）。其次，绝缘的破坏决议于作用在其上的电场强度，在充足电气设备基本要求的前提下，应设法改善绝缘结构，使其电场分布尽可能地均匀，以削减电场强度。另外，采纳新型绝缘材料。
二、绝缘的缺陷及试验种类
电气设备必需在常年使用中保持高度的牢靠性，为此，必需对设备按设计的规格进行各种试验。在制造厂有：对全部原材料的试验，制造过程的中心试验，产品定型及出厂试验；在使用场合有：安装后的交接试验，使用中为维护运行安全而进行的绝缘防备性试验等。通过试验，把握电气设备绝缘情况，可保证产品质量或及早发觉其缺陷，从而进行相应的维护与检修，以保证设备的正常运行。
